  • 1x8 fibre polarisation maintenant (PM) diviseur PLC axe lent avec ABS Box pm diviseur

1x8 fibre polarisation maintenant (PM) diviseur PLC axe lent avec ABS Box pm diviseur

SKU: #2071
P/N: PM-PLC-A-1X8
A partir de : US$520.00

Veuillez choisir :









Order Today, Ship before 04/02/2024, from U.S. or HK
Prix réduit
Quantity Unit Price Discount
20-99 US$494.00 5%
100+ US$468.00 10%
  • La description
  • Fiche données
  • Tags

Fibre 1x8 à axe lent de séparateur PLC à maintien de polarisation (PM) avec boîtier en plastique ABS, séparateur Pm



Le diviseur de circuit d'onde lumineuse planaire à maintien de polarisation (PLC) est un type de dispositif de gestion de puissance optique à maintien de polarisation qui est fabriqué à l'aide de la technologie de guide d'onde optique en silice. Le répartiteur PM PLC maintient la polarisation du signal optique d'entrée. Séparateur optique à maintien de polarisation Le séparateur Pm est un séparateur optique dans lequel la polarisation des ondes lumineuses à polarisation linéaire lancées dans la fibre est maintenue pendant la propagation, avec peu ou pas de couplage croisé de puissance optique entre les modes de polarisation.

Fiber-Mart propose une large sélection de modules séparateurs optiques 1xN et 2xN à maintien de polarisation (PM). Les répartiteurs PM sont fournis dans des configurations avec 2, 4, 8 et 16 canaux de sortie. Les fibres PM sont liées aux puces du circuit PLC à l'aide de techniques d'alignement multifibres de précision. Nos modules séparateurs se caractérisent par une faible perte d'insertion, une faible dépendance à la polarisation et un taux d'extinction de polarisation élevé sur une large plage de longueurs d'onde.


Caractéristiques

    Large bande et température de fonctionnement
    Taux d'extinction de polarisation élevé
    Bonne uniformité de fendage
    Faible perte d'insertion
    La longueur de la queue de cochon : 1,0 m par défaut (également personnalisé)
    L'axe : axe lent par défaut, l'axe rapide est également disponible


Applications

    Division ou combinaison de la puissance de sortie des émetteurs à l'aide d'une fibre à maintien de polarisation
    Excellent pour les applications de laboratoire et industrielles
    Application aérospatiale et militaire
    Capteur à fibre
    Laser à fibre
    Banc d'essai


Dessin mécanique


1x8 : 100*80*10 mm

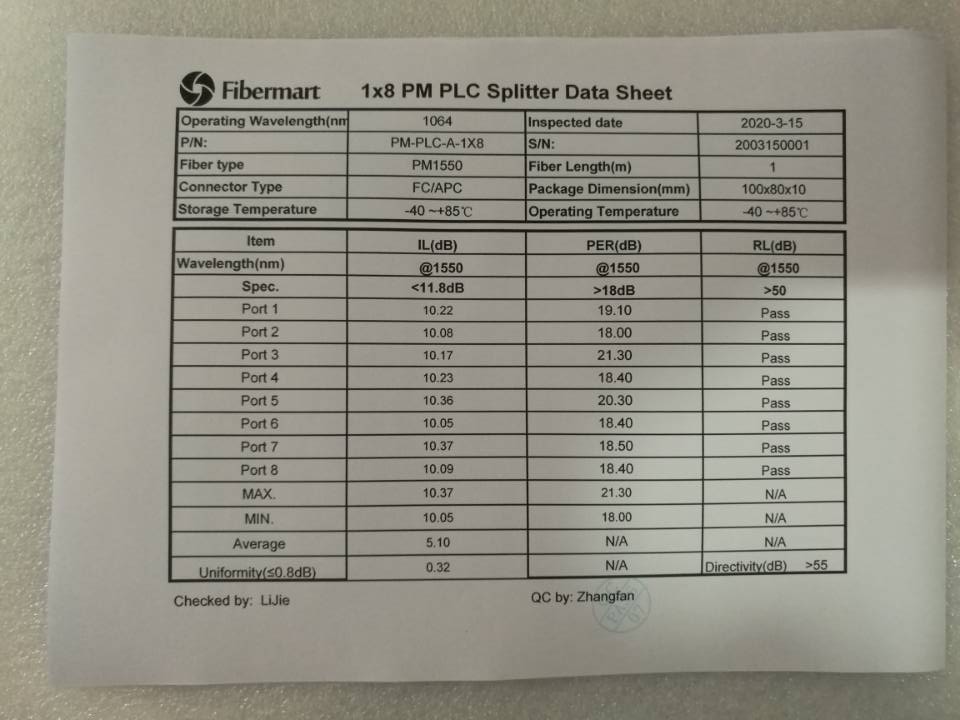

Rapport d'essai

Le rapport d'essai sera fourni lors de la livraison des produits.

Le rapport de test est 1X16 juste pour référence

Parameters Specifications Unit Notes
ChannelNumber 1×8   AccordwithRoHSrequirement
OperationWavelength 1310 or 1550 nm
InsertionLoss ≤11.1 dB
Uniformity ≤0.8 dB
PER ≥18 dB
ReturnLoss ≥50 dB
Directivity ≥55 dB
FiberType Fujikura 1310nm or 1550nm PM fiber
PigtailType Input: PM fiber with 0.9mm or 2.0mm or 3.0mm loose tube
Output: PM fiber with 0.9mm or 2.0mm or 3.0mm loose tube
InputLength ≥1.0 m
OutputLength ≥1.0 m
Connector FC/UPC
FiberMark Input: white
Output: blue/orange/green/brown/gray/white/red/black
PackageDimension 100(L)×80(W)×10(H) mm
OperationTemperature -40~+85
StorageTemperature -40~+85




Fibermart PM PLC Splitter Datasheet





Datasheet to Download
