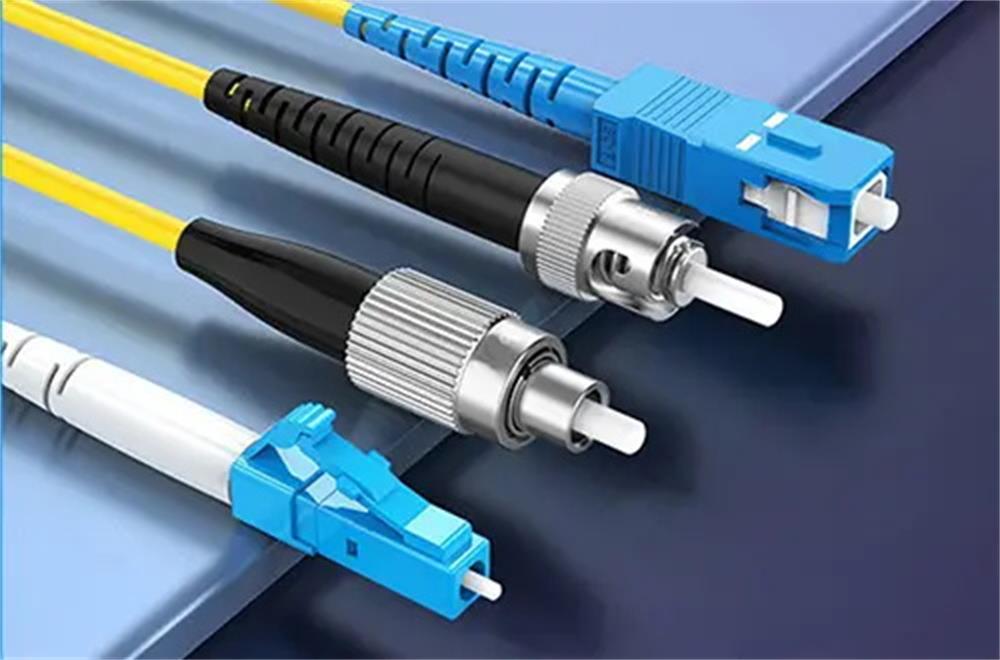

Parmi la vaste gamme de connecteurs pour fibres optiques disponibles sur le marché, les types LC, SC, FC et ST se distinguent comme les plus utilisés et les plus fiables. Chaque connecteur possède des caractéristiques structurelles, des performances et des applications spécifiques, ce qui rend indispensable pour les professionnels des communications optiques de comprendre leurs différences et de choisir le connecteur le plus adapté à chaque projet.
Présentation des connecteurs à fibre optique

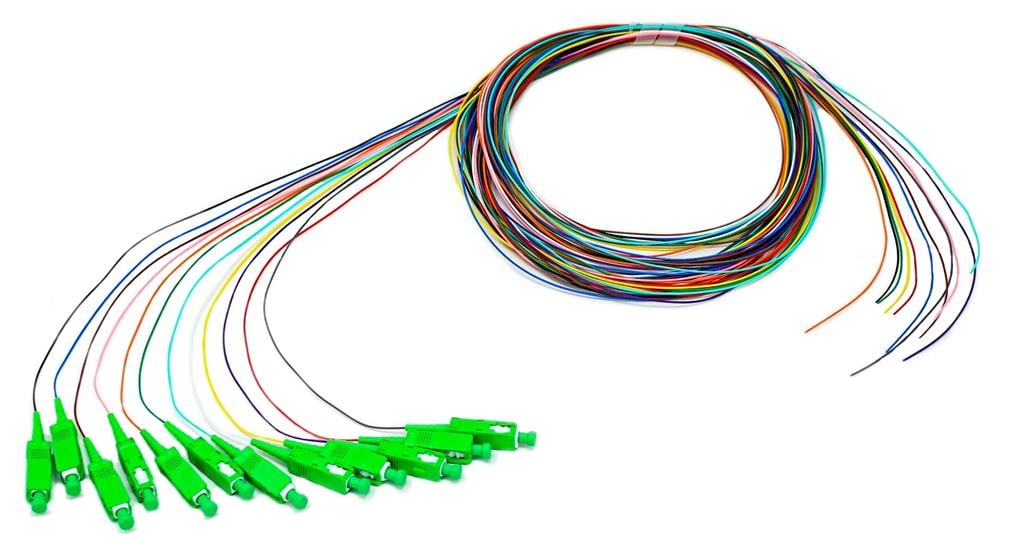

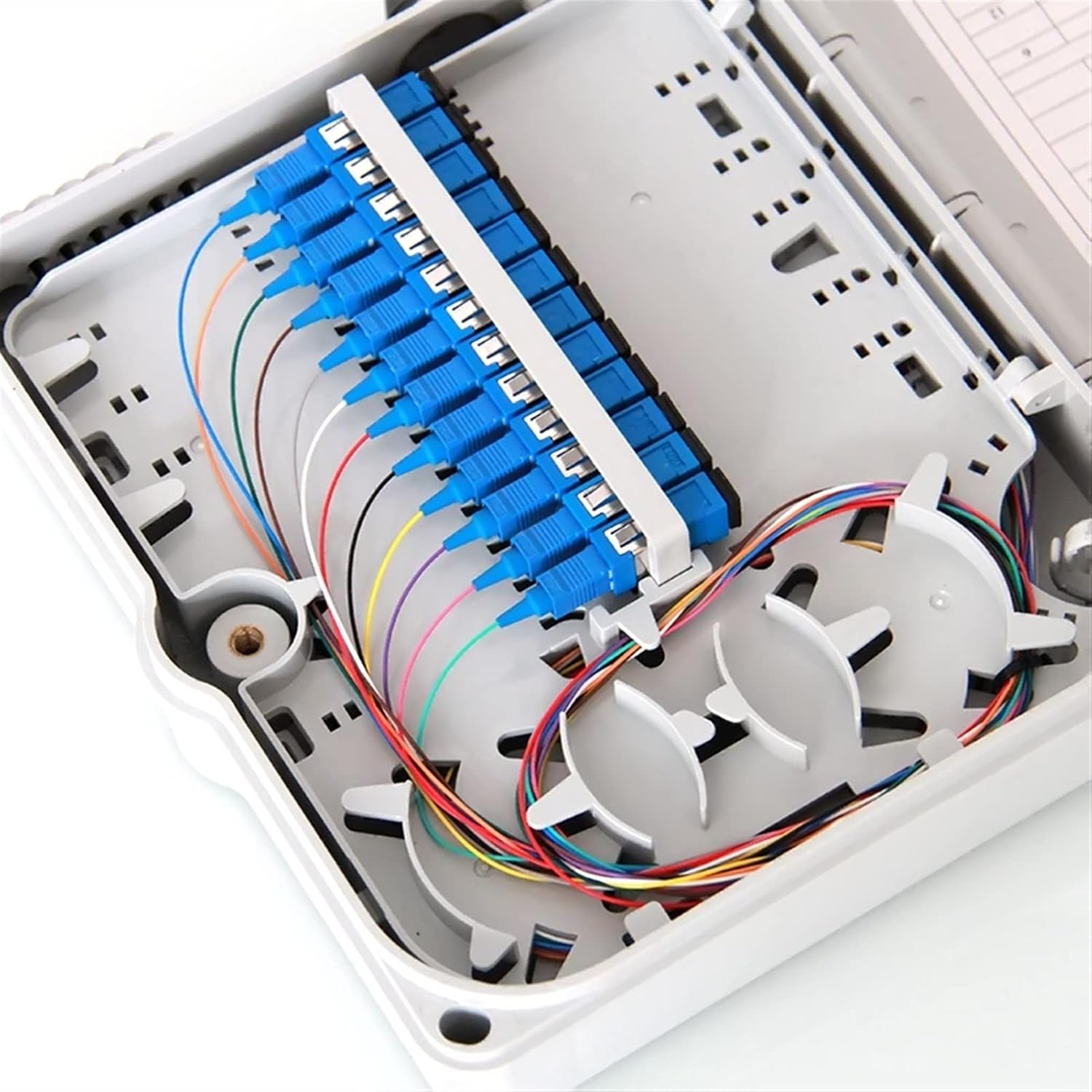

Avant d'aborder les spécificités de chaque type de connecteur, il est essentiel de bien comprendre le fonctionnement des connecteurs de fibres optiques en queue de cochon. Une queue de cochon se compose généralement d'un court segment de fibre optique muni d'un connecteur à une extrémité (connecteur A) et l'autre extrémité non terminée (connecteur B) pour le raccordement par fusion à d'autres fibres optiques. Le connecteur, en tant qu'interface entre la queue de cochon et l'équipement optique, influe directement sur des indicateurs de performance clés tels que l'affaiblissement d'insertion, l'affaiblissement de réflexion et la stabilité de la connexion.
Les connecteurs pour fibres optiques doivent respecter des normes industrielles strictes afin de garantir leur compatibilité et leur fiabilité avec différents appareils et fabricants. Des normes telles que celles établies par Telcordia, EIA/TIA et IEC définissent les spécifications relatives aux dimensions, à la résistance mécanique et aux performances optiques, assurant ainsi l'interopérabilité des connecteurs de divers fournisseurs. Lors du choix d'un connecteur pour fibre optique, il est impératif de prendre en compte des facteurs tels que le mode de transmission de la fibre (monomode ou multimode), l'environnement d'utilisation (intérieur, extérieur ou conditions difficiles) et les exigences de performance (comme une faible perte d'insertion pour la transmission de données à haut débit).
Analyse approfondie de quatre types courants de connecteurs à fibre optique
Connecteur LC : le choix compact pour les applications haute densité

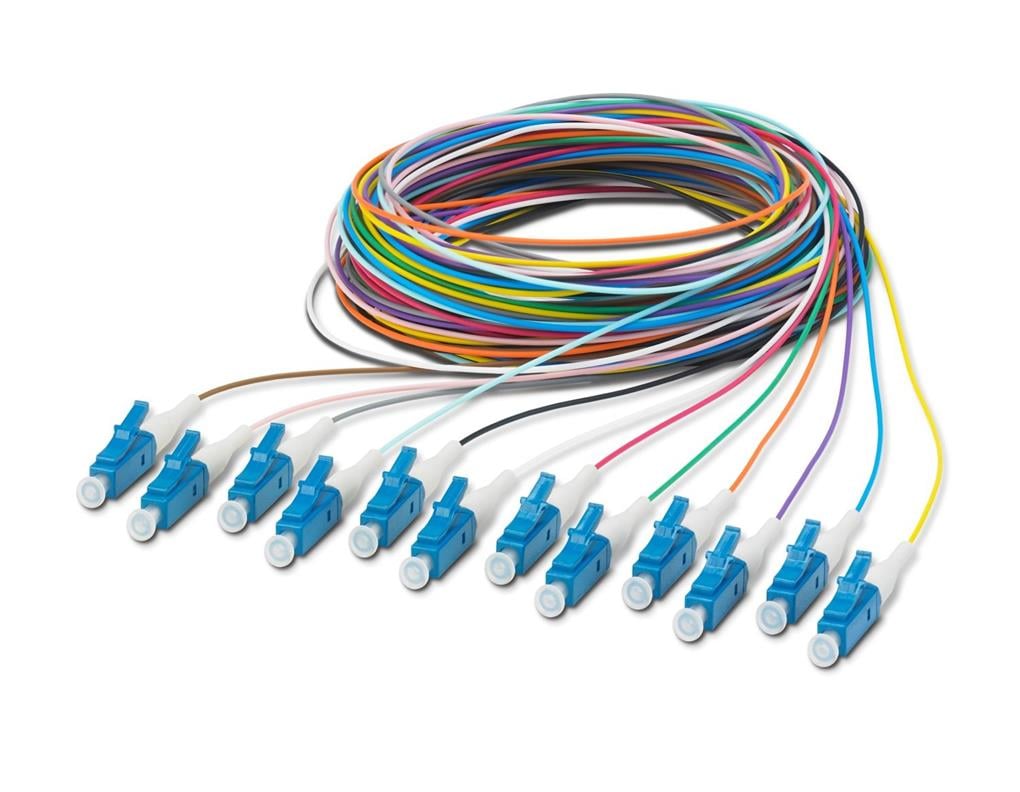

Le connecteur LC (Lucent Connector), développé par Lucent Technologies, a acquis une grande popularité grâce à sa taille compacte et à ses excellentes performances. L'une de ses caractéristiques les plus remarquables est son format réduit, environ deux fois plus petit que celui des connecteurs traditionnels comme le SC. Cette conception compacte le rend idéal pour les applications haute densité, telles que les centres de données où l'espace est précieux et où un grand nombre de connexions doivent être réalisées dans un espace restreint.
Du point de vue de sa structure, le connecteur LC utilise un mécanisme de verrouillage par simple pression, permettant une insertion et un retrait faciles et rapides. Ce mécanisme assure également une connexion sécurisée, réduisant ainsi le risque de déconnexion accidentelle. Le connecteur LC est compatible avec les fibres monomodes et multimodes, ce qui le rend polyvalent pour une large gamme d'applications. Il présente une faible perte d'insertion (généralement inférieure à 0,25 dB) et une forte atténuation (≥ 50 dB), garantissant une transmission efficace du signal avec une réflexion minimale.
Le connecteur LC est couramment utilisé dans les systèmes Ethernet 10G, 40G et 100G des centres de données, ainsi que dans les réseaux fibre optique jusqu'au domicile (FTTH). Sa taille compacte et ses hautes performances en font le choix privilégié pour les environnements où l'espace et la vitesse sont essentiels.
Connecteur SC : L'option polyvalente pour une utilisation générale

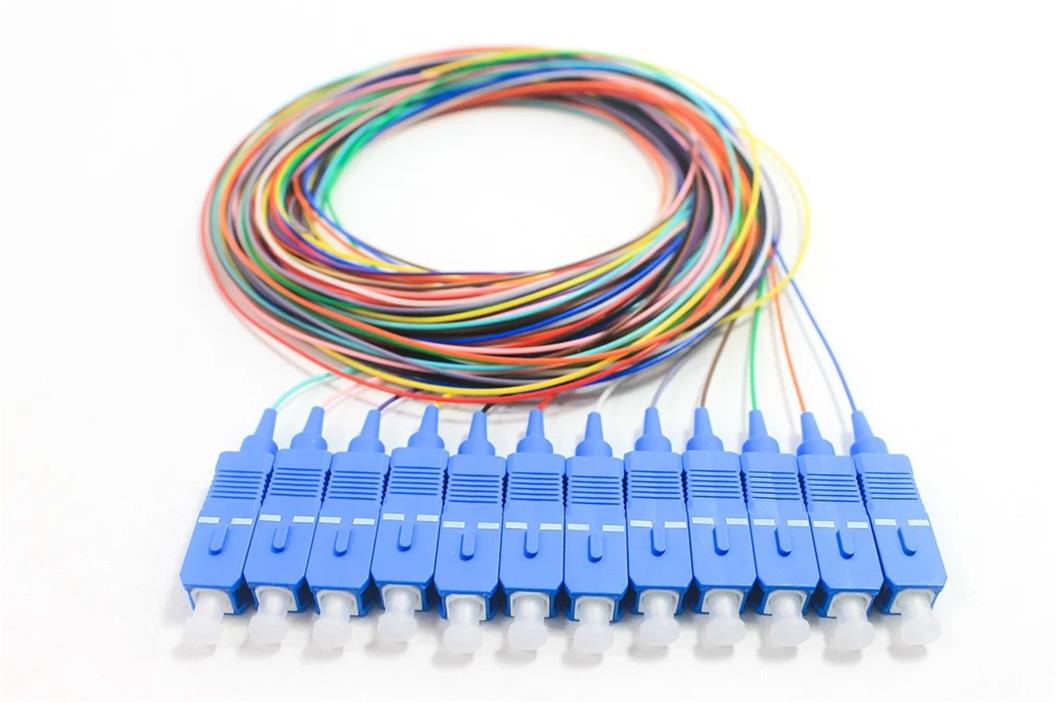

Le connecteur SC (Subscriber Connector) est un connecteur de fibre optique largement utilisé, reconnu pour sa simplicité, sa fiabilité et sa polyvalence. De forme carrée, il est doté d'un mécanisme de verrouillage par simple pression et traction, facile à utiliser et assurant une connexion stable. Le connecteur SC possède une férule plus large que le connecteur LC, ce qui facilite son nettoyage et sa maintenance, réduisant ainsi le risque de perte de signal due à la contamination.
L'un des principaux avantages du connecteur SC est sa compatibilité avec une large gamme de fibres optiques, notamment les fibres monomodes (OS2) et multimodes (OM1, OM2, OM3, OM4, OM5). Il prend également en charge différents types de câbles, tels que les câbles à gaine serrée de différents diamètres extérieurs (0,9 mm, 2,0 mm). Le connecteur SC répond aux normes industrielles les plus strictes, garantissant une faible perte d'insertion (< 0,25 dB) et une forte atténuation (≥ 50 dB), ce qui le rend adapté aux applications générales.
Le connecteur SC est couramment utilisé dans les réseaux locaux (LAN), les réseaux étendus (WAN) et les systèmes de télécommunications. Il est également largement adopté dans les réseaux FTTH et les systèmes de contrôle industriels, où sa fiabilité et sa facilité d'utilisation en font un choix pratique pour les applications intérieures et extérieures.
Connecteur FC : La solution robuste pour les exigences de haute stabilité

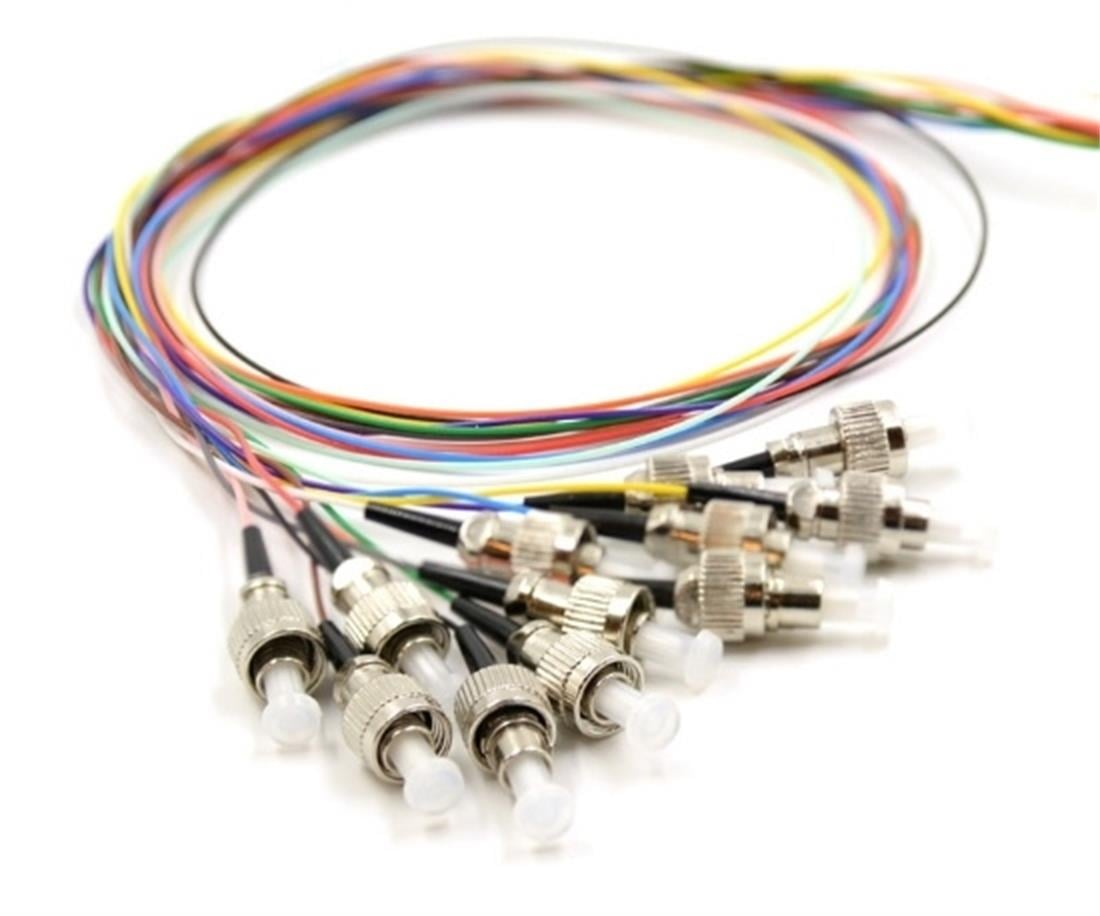

Le connecteur FC (Ferrule Connector) est un connecteur robuste pour fibres optiques, conçu pour les applications exigeant une grande stabilité et une forte résistance aux vibrations. Il est doté d'un mécanisme de couplage fileté qui assure une connexion sûre et étanche, minimisant ainsi l'impact des vibrations et des forces extérieures sur la transmission du signal. Le connecteur FC utilise une férule en céramique qui garantit un alignement précis de la fibre optique, réduisant les pertes d'insertion et améliorant la qualité du signal.
Le connecteur FC est particulièrement adapté aux applications à fibre monomode, où une précision et une stabilité élevées sont essentielles. Il présente d'excellentes performances en termes de perte d'insertion (< 0,25 dB) et de perte de retour (≥ 50 dB), même dans des environnements difficiles. Sa conception filetée facilite également son installation et son retrait, bien que cela prenne plus de temps que pour les connecteurs à mécanisme push-pull.
Les applications courantes du connecteur FC comprennent les réseaux de télécommunications longue distance, les systèmes de communication par satellite et les équipements de test et de mesure. Il est également utilisé dans les environnements industriels où les vibrations et les fluctuations de température sont fréquentes, tels que les centrales électriques et les raffineries de pétrole.
Connecteur ST : le connecteur traditionnel pour les applications multimodes

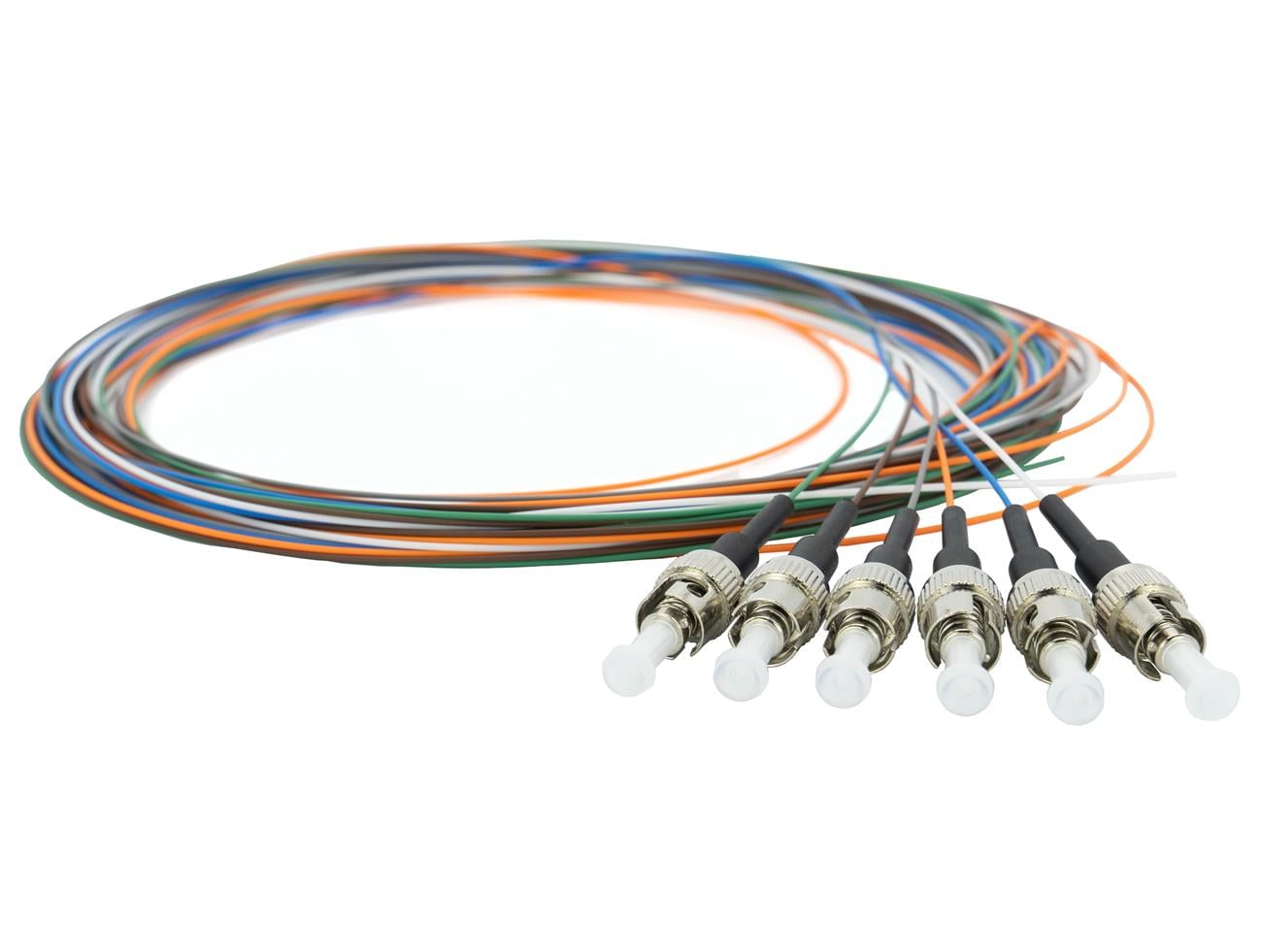

Le connecteur ST (Straight Tip) est l'un des premiers connecteurs pour fibres optiques et est utilisé depuis longtemps dans les applications de fibres multimodes. Il présente une forme ronde et un mécanisme de verrouillage à baïonnette, permettant une insertion et un retrait rapides et faciles. Le connecteur ST utilise une férule en céramique, assurant un bon alignement et de faibles pertes d'insertion.
Bien que le connecteur ST ait été autrefois largement utilisé dans les réseaux locaux et les réseaux de campus, sa popularité a diminué ces dernières années en raison de l'apparition de connecteurs plus compacts et plus performants comme les connecteurs LC et SC. Cependant, il reste utilisé dans certains systèmes anciens et applications industrielles utilisant des fibres multimodes. Le connecteur ST est compatible avec les fibres multimodes (OM1, OM2, OM3, OM4, OM5) et présente une perte d'insertion inférieure à 0,25 dB et une perte de retour supérieure ou égale à 50 dB.
Le connecteur ST est utilisé dans les réseaux locaux existants, les systèmes de contrôle industriels et certains systèmes audiovisuels. Il est également utilisé dans certaines applications militaires et aérospatiales où sa robustesse et sa fiabilité sont appréciées.
Facteurs clés pour choisir le bon connecteur de fibre optique
Choisir le bon connecteur de fibre optique est crucial pour garantir les performances et la fiabilité d'un système de communication optique. Voici les principaux facteurs à prendre en compte lors de votre sélection :
Environnement d'application
L'environnement d'application joue un rôle important dans le choix du type de connecteur approprié. Pour les environnements à haute densité comme les centres de données, le connecteur LC compact est le meilleur choix. Pour les applications intérieures générales, le connecteur SC polyvalent est une option pratique. Dans les environnements difficiles soumis à de fortes vibrations, le connecteur FC robuste est préférable. Pour les anciens systèmes multimodes, le connecteur ST peut encore convenir.
Type de fibre et vitesse de transmission
Le type de fibre (monomode ou multimode) et la vitesse de transmission requise doivent également être pris en compte. Les applications à fibre monomode, telles que les réseaux longue distance, nécessitent souvent des connecteurs de haute précision, comme les connecteurs FC ou LC. Les applications à fibre multimode, telles que les réseaux locaux (LAN), peuvent utiliser les connecteurs SC, LC ou ST. Pour les systèmes de transmission à haut débit (100 Gbit/s et plus), le connecteur LC est souvent privilégié en raison de ses faibles pertes d'insertion et de sa haute densité.
Compatibilité et conformité aux normes
Il est essentiel de choisir un connecteur compatible avec l'équipement optique existant et conforme aux normes industrielles. Les connecteurs répondant aux normes Telcordia, EIA/TIA et IEC garantissent compatibilité et fiabilité. Avant tout achat, il est conseillé de vérifier les spécifications du connecteur afin de s'assurer de sa compatibilité avec le type de fibre, le type de câble et l'équipement utilisé.
Les connecteurs de fibre optique LC, SC, FC et ST possèdent chacun des caractéristiques et des applications uniques, ce qui en fait des composants indispensables dans le domaine des communications optiques. Le connecteur LC se distingue par sa compacité et sa haute densité, le rendant idéal pour les centres de données et les réseaux à haut débit. Le connecteur SC offre polyvalence et simplicité d'utilisation, convenant aux applications générales. Le connecteur FC garantit robustesse et grande stabilité, ce qui en fait un choix fiable pour les environnements difficiles. Le connecteur ST, bien qu'ancien, conserve son utilité dans certains systèmes multimodes et systèmes existants. En comprenant les caractéristiques, les avantages et les applications de ces quatre types de connecteurs, les professionnels des communications optiques peuvent faire des choix éclairés lors de la sélection des connecteurs de fibre optique pour leurs projets.
