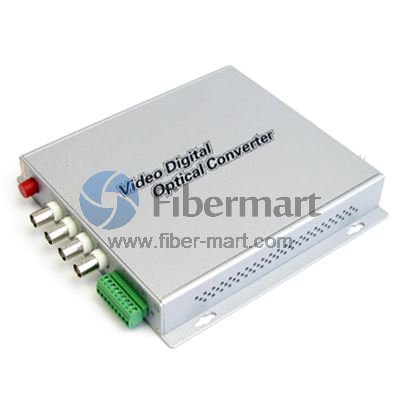

4 チャネル ビデオ & 1 リバース データからファイバー SM FC 20km アルミニウム合金ケースの光ビデオ マルチプレクサー
説明
モデル: FM-4V1D-SM-FC-20KM-Al
ケース本体：アルミ合金
送信機 + 受信機
繊維モード: シングルモード
波長: 1310nm/1550nm
光パワー バジェット: 12dB
最大伝送距離：20km
光ファイバー ビデオ トランスミッターとレシーバーの伝送 4 チャンネルのデジタル コンポジット ビデオと 1 つのリバース データ、データは RS485、RS232、RS422 プロトコルをサポート
スタンドアロン - (当社の 16 スロット、19 インチ 2U または 4U ラックマウント型カード ケージに挿入できるインサート カード バージョンも利用可能)。
標準シングルモード 20KM- (最大 2.0 km の距離をサポートするマルチモードも利用可能)
主な機能
さびにくく、炭鉱現場などの特殊環境でも使用可能
ポイントツーポイントまたはデイジーチェーン接続をサポート
非圧縮デジタル コンポジット ビデオを 1 本のファイバーで伝送
すべての PAL、NTSC、SECAM ビデオ システムと互換性があります。
最大距離 100 km のシングルモード ファイバー サポート
LEDステータスにより動作パラメータを迅速に表示
EMI または RFI なし、グランド ループなし
粗波長分割多重 (CWDM) をサポート
スタンドアロン
お客様の仕様に合わせて生産、OEM提供
仕様
|
Video |
Connectors |
|
Number of Channels |
4channel Video |
Video |
75Ω BNC (Gold Center Pin) |
|
Input/output impedance |
BNC 75Ω |
Data |
3 Pin Terminal Block |
|
Input/output Compatibility |
PAL,NTSC,SECAM |
Optical |
FC (Standard) |
|
Input/output voltage |
1.0 Volt p-p |
Standalone power |
Screw terminal block |
|
Bandwidth |
6.5MHZ |
Rack Power |
AC line card |
|
Bit Resolution |
8-Bit Digital Transmission |
Electrical & Mechanical |
|
|
Differential Gain |
< 1.5% |
Input Power Requirements |
DC 5V@2A |
|
Differential Phase |
< 1.5° |
Power Adapter |
AC 100V~240V |
|
Tilt |
< 5% |
Power Consumption |
< 3W |
|
Signal-to-Noise Ratio(SNR) |
> 67 dB |
Shipping weight |
2.5kg(include TX & RX) |
|
Data |
|
Data Formats |
RS485(2-wire or 4-wire), RS232/422,Contact Closure |
|
Data Rate |
DC to 115.2Kbps |
|
Bit Error Rate |
10E-9 |
|
Environmental |
|
Operating Temperature |
-45°C~+75 °C |
Storage Temperature |
-45°C~+85 °C |
|
Relative Humidity |
0%~95% (non-condensing) |
MTBF |
>100,000 hours |
