光ファイバー通信の複雑な世界では、光減衰器は信号伝送のバランスと整合性を維持する上で極めて重要な役割を果たします。Fibermart では、これらの小さなデバイスが、広大なネットワークを介して送受信されるデータが明瞭かつ正確に到着するためにいかに重要であるかを理解しています。しかし、光減衰器とは一体何であり、光ファイバー システムでなぜそれほど重要なのでしょうか。それについてここで説明します。このブログ投稿は、これらの重要なコンポーネントをわかりやすく説明し、その仕組み、利用可能なさまざまなタイプ、光ファイバー ネットワークにとってなぜそれほど重要なのかを説明します。

光ファイバ通信システムにおける光減衰器の役割

Ⅰ. 光減衰器とは何ですか?

光減衰器は、光信号の電力レベルを下げるために設計されたデバイスです。簡単に言えば、光ファイバー ケーブルを通過する光を弱めます。これは直感に反するように思えるかもしれません。結局のところ、なぜ信号を弱めたいのでしょうか。その答えは、最適な信号強度を維持する必要があることです。信号が強すぎると、受信機が圧倒され、歪みやデータ損失が発生する可能性があります。信号強度を慎重に制御することで、光減衰器はシステムが理想的なパラメータ内で動作することを保証します。

光減衰器は、主に光ファイバー通信システムで信号の電力レベルを管理するために使用されます。この管理は、エラーや通信品質の低下につながる可能性がある光受信機の過負荷を防ぐため、非常に重要です。減衰器は、テストおよび測定機器、マルチチャネル システムでの信号電力のバランス調整、長距離光ファイバー リンクでの電力レベルの調整など、さまざまなシナリオで使用できます。

Ⅱ. 光減衰器の基本動作原理

光減衰器は、光ファイバーリンクに制御された損失を導入することで機能します。これは、さまざまなメカニズムを通じて実現されます。

1.吸収：

減衰器の材料は光パワーの一部を吸収し、熱に変換します。このプロセスには、ファイバーを通過する光の波長に適した特定の吸収特性を持つ材料が関係します。

2. 反省:

光の一部は光源に向かって反射され、ファイバーを通過する光の量が減少します。この方法では通常、光学媒体にわずかな不整合が生じます。

3.散乱：

光はさまざまな方向に散乱し、送信信号のパワーを効果的に低減します。これは、粗面の使用や光路への微粒子の導入など、さまざまな手法で実現できます。

これらのプロセスは、特定のレベルの減衰を提供するように微調整できるため、信号強度を正確に制御できます。さまざまなタイプの減衰器が、さまざまな組み合わせでこれらのメカニズムを利用して、必要なレベルの減衰を実現します。

Ⅲ. 光減衰器の種類

光減衰器にはさまざまな形式があり、それぞれ異なる用途や要件に適しています。最も一般的なタイプの概要は次のとおりです。

1.固定減衰器

固定減衰器は、調整できない固定レベルの減衰を提供します。通常、信号電力を既知の量だけ永続的に低減する必要がある状況で使用されます。これらは、一貫した要件を持つアプリケーションにとって、シンプルで信頼性があります。

アプリケーション:

ネットワーク設計: 光ファイバー ネットワークの初期セットアップ時に適切な電力レベルを設定するために使用されます。

恒久的なインストール: 電力レベルを頻繁に調整する必要のない環境に最適です。

利点と制限:

利点: 使いやすく、信頼性が高く、インストール後は調整の必要がありません。

制限: 電力レベルを変更する必要がある環境では柔軟性に欠けます。

2.可変減衰器

可変減衰器を使用すると、減衰レベルを調整できます。この柔軟性により、信号レベルを頻繁に変更する必要があるテストやメンテナンス作業に最適です。手動で調整することも、電子的に制御することもできるため、さまざまなシナリオで汎用性を発揮します。

アプリケーション:

テストと測定: さまざまな減衰レベルが必要なラボ環境に不可欠です。

動的ネットワーク: 信号条件が変化し、調整が必要になる環境で役立ちます。

利点と制限:

利点: 柔軟性が高く、変化するニーズに合わせて調整でき、さまざまなテスト シナリオに適しています。

制限: 固定減衰器よりも複雑で、コストとメンテナンスが高くなる可能性があります。

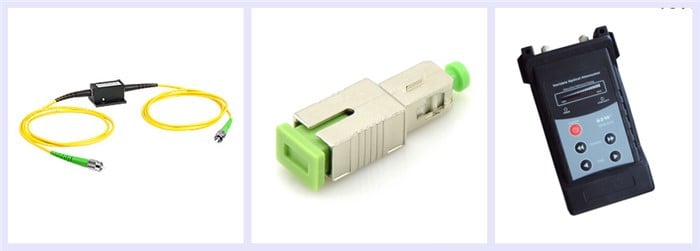

3.ステップアッテネーター

ステップ減衰器は、固定ステップで変更できる個別の減衰レベルを提供します。この設計は、固定減衰器と可変減衰器の両方の要素を組み合わせているため、連続的なチューニングを必要とせずに簡単に調整できます。

アプリケーション:

増分テスト: 特定の減衰ステップが必要なシナリオで役立ちます。

メンテナンス: 技術者が連続調整なしで減衰レベルを設定およびリセットするのに便利です。

利点と制限:

利点: 定義済みのステップ間の簡単な調整、信頼性の高いパフォーマンス。

制限: 定義済みのステップに制限され、連続可変減衰器に比べて柔軟性が低くなります。

4.インライン減衰器

インライン減衰器は光ファイバー リンクに直接統合されます。光ファイバー パスに挿入して固定レベルの減衰を提供するように設計されています。スペースとシンプルさが重要となる長期の設置に便利です。

用途:

長距離リンク: 長距離光ファイバー ケーブルで適切な信号レベルを維持するために使用します。

スペースが限られた設置: 機器の追加が現実的でないセットアップに最適です。

利点と制限:

利点: スペース効率が良く、設置が簡単で、減衰が固定されているため信頼性があります。

制限: 調整機能がないため、設置後は減衰器を交換しないと減衰レベルを変更できません。

5.減衰器の構築

ビルドアウト減衰器はバルクヘッド減衰器とも呼ばれ、光ファイバーケーブルの接続ポイントで使用されます。インターフェースで減衰が必要なアプリケーションに最適で、重要な接続点で信号強度を管理するための簡単なソリューションを提供します。

用途:

インターフェース管理: 光ファイバーケーブルが他のデバイスまたはネットワークに接続される場合に使用します。

信号調整: 接続ポイントで信号強度のバランスを取り、過負荷を防止します。

利点と制限:

利点: 接続ポイントに簡単に設置でき、インターフェース信号レベルの管理に役立ちます。

制限: ネットワーク内の特定のポイントに限定され、インライン減衰には適していません。

Ⅳ. 光ファイバ通信における光減衰器の重要性

1.信号の最適化

あらゆる光ファイバー通信システムでは、適切な信号強度を維持することが不可欠です。光減衰器は、信号が弱すぎたり強すぎたりしないようにする上で重要な役割を果たします。信号が弱すぎると、データ損失や通信エラーが発生する可能性があります。逆に、信号が強すぎると、歪みが生じ、受信機に過負荷がかかります。光減衰器は、信号強度を最適化することで、信頼性が高く効率的な通信を確保するのに役立ちます。

2.光学部品の保護

光ファイバー部品、特に受信機は、受信信号の電力レベルに敏感です。信号強度が高すぎると、これらの部品が損傷し、修理費用やダウンタイムが発生する可能性があります。光減衰器は、電力レベルを制御することでこれらの敏感な部品を保護し、通信システム全体の寿命と信頼性を高めます。

3.ネットワークの柔軟性

現代の光ファイバー ネットワークは非常に動的であり、要件は常に変化しています。光減衰器は、これらの変化に適応するために必要な柔軟性を提供します。ネットワークのアップグレード中に信号強度を調整する場合、複雑なインストールでさまざまな信号レベルを管理する場合、または新しい構成をテストする場合など、減衰器は、ネットワークが多様で進化する要求を満たすために不可欠なツールです。

Ⅴ. 結論

光減衰器は、光ファイバー通信の分野では欠かせないコンポーネントです。光減衰器は、信号が最適な電力レベルで送信されるようにし、敏感なコンポーネントを保護し、通信システムの整合性を維持します。さまざまなタイプの減衰器が用意されており、それぞれが異なるニーズに適合しているため、これらのデバイスは、現代のネットワーク インフラストラクチャに必要な柔軟性と信頼性を提供します。

Fibermart が高速で効率的な通信ネットワークに依存し続けるにつれて、光減衰器の役割はますます重要になります。評判の良い光減衰器メーカーから高品質の減衰器を選択することは、システム パフォーマンスを維持するために不可欠です。検討すべき優れたオプションの 1 つは、0 ～ 30dB 1064nm マルチモード最小 MEMS 可変光減衰器です。この高品質の減衰器は、信号強度を正確に制御し、光ファイバー システムの最適なパフォーマンスと保護を保証します。
