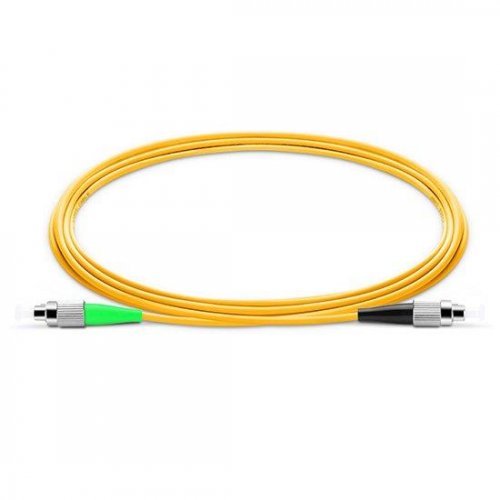

FC PC 대 FC APC 편파 유지 PM630 파이버 패치 케이블 느린 축 638nm

편광 유지 PM630 Panda SMF 파이버 패치 케이블 FC UPC 대 FC APC 느린 축 638nm

PM 파이버 패치코드

편광 유지(PM) 광 패치 코드는 PM 상태를 유지해야 하는 빛을 전송하기 위해 편광 민감 광섬유 시스템에서 널리 사용됩니다.

Fiber-MART는 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm 등 6가지 파장의 PM 패치 코드를 제공합니다. 저속축 또는 고속축으로 제공됩니다. 당사의 PM 패치 코드는 높은 소광비, 낮은 삽입 손실, 높은 반사 손실, 그리고 장기적인 신뢰성을 갖추고 있습니다.

웹사이트에 나와 있는 가격은 1M 길이에 대한 가격입니다. 다른 길이 표준에 대해서는 언제든지 문의해 주세요.

특징

FC-FC APC 커넥터 일반적인 반사 손실: UPC 유형: ≥50dB; APC 유형: ≥55dB 세라믹 페룰(UPC) Ø0.9mm 보호 외부 재킷 높은 소광비(18dB 이상) 낮은 삽입 손실 우수한 반복성 및 변경성 각 패치 케이블은 최고의 표준을 충족하도록 품질을 보장하기 위해 제조 및 테스트되었습니다.

응용 프로그램

광섬유 통신 시스템, 광부품 테스트 및 제조, 광센서 시스템

편광이란 무엇인가

편광된 광파 신호는 횡평면(진행 방향에 수직인 평면)에서 서로 직각을 이루는 전기장 및 자기장 벡터로 표현됩니다. 편광은 전기장 벡터가 횡평면에 시간의 함수로 그리는 패턴을 통해 정의됩니다.

편광 좌표계

편광 상태를 명확하게 설명하려면 명확한 좌표계를 지정해야 합니다. 이는 다음 그림과 같습니다.

z축은 빛의 진행 방향으로 수평으로, y축은 수직으로 위를 향하며, x축은 수평으로 배치되어 오른손 직교 좌표계를 형성합니다. 각도는 x축을 기준으로 측정되며, 양의 각도는 x축에서 y축 방향으로의 회전 각도를 나타냅니다.(왼쪽 그림)

다음 그림에서, 편광되지 않은 빛은 편광기로 필터링되어 수평 선형 빛을 생성합니다. 1/4 파장 지연기를 사용하여 수평 편광된 빛을 약간 다른 속도로 진행하는 두 개의 동일한 세기 성분으로 분해합니다.(가운데 그림) 표시된

지연기 방향의 경우, 지연기에서 나오는 빛은 오른쪽 그림과 같이 우선원편광됩니다.(오른쪽 그림)


사진 샘플

참고: 이 가격은 FC 커넥터가 있는 일반 PM 패치 코드(느린 축, 좁은 키, 팬더형, 1550nm 파장)에 대한 가격입니다. 또한, 빠른 축, 넓은 키, 보타이/타원형 타입, 그리고 780nm, 850nm, 980nm 등 다른 파장의 제품도 제공하며, LC/SC/ST와 같은 다른 커넥터도 제공합니다. 문의 사항은 [email protected] 으로 연락해 주세요.

성능 사양

1. PM 파이버와 커넥터 키는 느린 축에 맞춰져 있습니다.

2. 커넥터가 있는 장치의 경우 삽입 손실은 0.3dB 더 높고, RL은 5dB 더 낮고, ER은 2dB 더 낮습니다.

3. 위의 사양은 커넥터가 없는 장치에 대한 것입니다.
