광섬유 케이블 테스트 방법: OTDR, 광 파워 미터 및 VFL 사용

고속 통신 시대에 광섬유 케이블은 데이터 전송의 핵심 기반으로 자리 잡았으며, 통신망, 데이터 센터, 산업 제어 시스템은 물론 가정용 광대역 인터넷에까지 널리 사용되고 있습니다. 그러나 광섬유 케이블은 장기간 사용 시 시공 손상, 노화, 굴곡, 오염 등의 요인으로 인해 성능 저하나 고장이 발생하기 쉽습니다. 이러한 문제는 신호 감쇠, 패킷 손실, 심지어 통신 완전 중단으로 이어져 기업과 사용자에게 막대한 손실을 초래할 수 있습니다.

따라서 광섬유 케이블의 정기적인 테스트는 엔지니어링 승인 및 일상 유지 보수의 핵심 요소일 뿐만 아니라 전체 통신 시스템의 안정적이고 효율적인 운영을 위한 근본적인 보장입니다. 오늘은 광섬유 케이블 테스트에 대한 실용적인 정보를 공유하고, 특히 OTDR, 파워 미터, VFL이라는 세 가지 핵심 테스트 도구에 초점을 맞춰 Fibermart에서 제공하는 가성비 좋은 제품들을 소개하여 테스트 관련 어려움을 효율적으로 해결하는 데 도움을 드리고자 합니다.

광섬유 케이블 테스트에 필요한 도구는 무엇입니까?

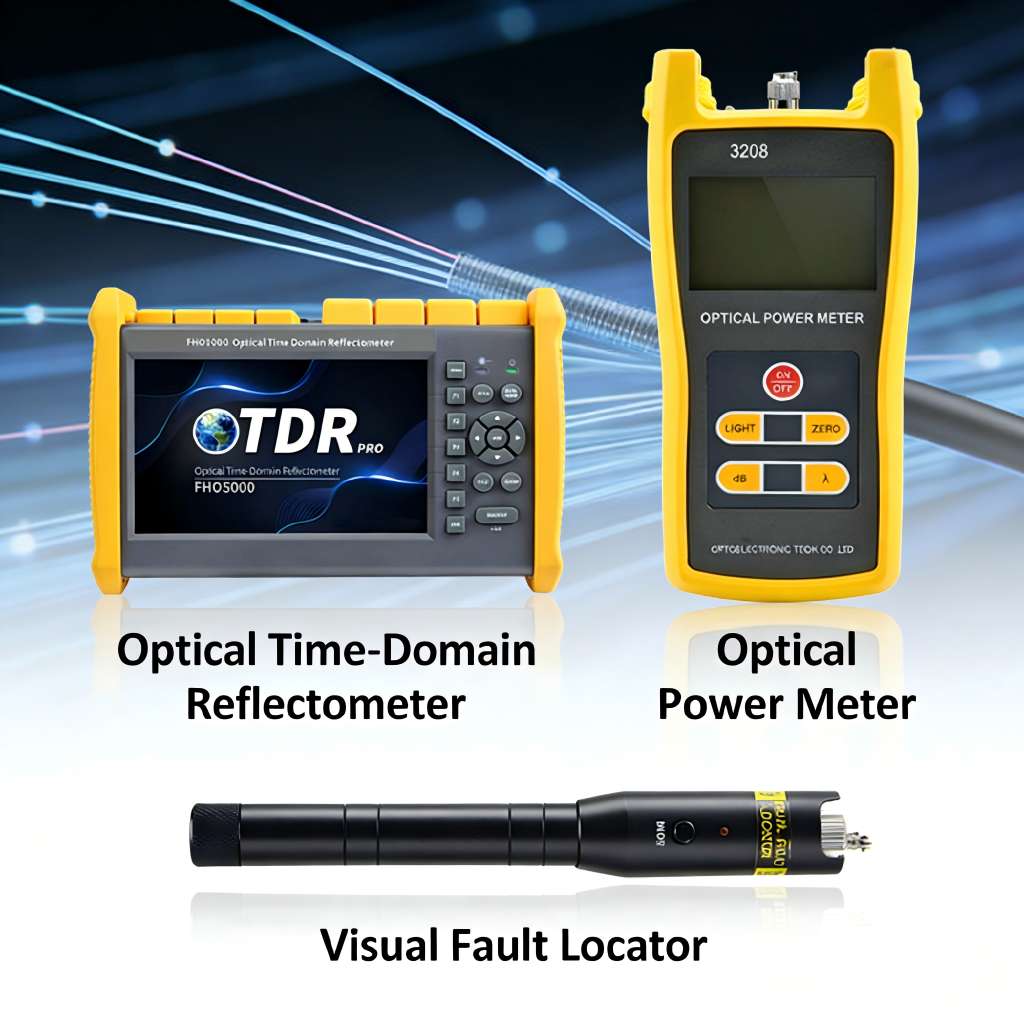

구체적인 테스트 방법을 살펴보기 전에, 적절한 도구를 선택하는 것이 매우 중요합니다. 광섬유 케이블 테스트 도구는 OTDR(광 시간 영역 반사계), 파워 미터(광 파워 미터), VFL(시각적 결함 탐지기)의 세 가지 유형이 있습니다. 각 도구는 고유한 기능과 적용 시나리오를 가지고 있으며, 결함 위치 파악부터 성능 검증에 이르기까지 광섬유 테스트 의 모든 측면을 포괄하기 위해 서로 보완적으로 사용할 수 있습니다 . 다음으로, 이 세 가지 도구의 핵심 기능을 먼저 설명하고, 작동 방법을 자세히 살펴본 후, 다양한 시나리오에 따라 적절한 도구를 선택하는 방법을 알려드리겠습니다.

OTDR, 광 파워 미터, VFL이란 무엇인가요?

OTDR이란 무엇인가요?

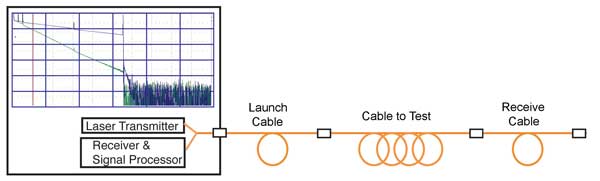

OTDR( Optical Time-Domain Reflectometer )은 광섬유 테스트의 "눈"으로 알려져 있습니다. 장거리 광섬유 테스트에 중요한 도구로, 주로 광섬유 케이블의 길이, 전송 손실, 접합 손실을 측정하고 단선, 굴곡, 불량 접합 등의 결함 지점을 정확하게 찾아내는 데 사용됩니다. OTDR의 작동 원리는 광섬유에 일련의 광 펄스를 보내고, 이 펄스가 광섬유 내부의 변화(접합부, 단선, 굴절률 변화 등)를 만나면 빛의 일부가 반사되는 것입니다. OTDR은 반사된 빛의 시간과 강도를 분석하여 결함 지점의 거리와 손실을 계산하고, 직관적인 분석을 위해 테스트 결과를 곡선(OTDR 곡선) 형태로 표시합니다.

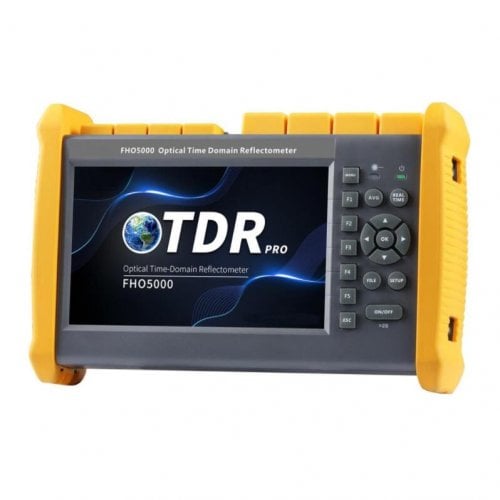

OTDR을 선택할 때 주의해야 할 주요 매개변수는 동적 범위(동적 범위가 클수록 테스트 거리가 길어짐), 이벤트 사각지대(사각지대가 작을수록 단거리 결함 위치 파악 정확도가 높아짐), 그리고 파장 호환성(1310nm, 1550nm 및 기타 일반적인 파장 지원)입니다. 휴대성과 고정밀 테스트가 필요한 사용자에게 Fibermart의 휴대용 OTDR(모델: FHO5000)은 비용 효율적인 선택입니다. 이 OTDR은 최대 45dB의 동적 범위를 제공하여 도시 간선 및 백본 네트워크의 장거리 광섬유 테스트에 적합하며, 0.8m의 초단거리 이벤트 사각지대를 통해 5m 점퍼 케이블도 손쉽게 테스트할 수 있고, 컴퓨터실의 단거리 광섬유 접합부 및 융합 지점까지 정확하게 찾아낼 수 있습니다. 이 제품은 OTDR, VFL, 전력계 등 7가지 기능을 통합했으며, 1.5kg의 경량 설계와 20시간의 긴 배터리 수명을 자랑하여 야외 긴급 수리 및 엔지니어링 승인과 같은 현장 작업에 매우 적합합니다. 또한 SOR 파일 출력 및 일괄 보고서 인쇄 기능을 지원하여 작업 효율성을 크게 향상시킵니다. 자세한 사양 및 우대 가격은 Fibermart 공식 웹사이트에서 확인하실 수 있습니다.

광 파워 미터란 무엇인가요?

파워 미터 (광 파워 미터) 는 광섬유 신호의 광 전력 강도를 측정하는 장비입니다. 주로 광섬유 링크의 광 전력이 표준을 충족하는지 확인하고, 신호 감쇠를 감지하며, 링크에 장애물이 없는지 판단하는 데 사용됩니다. 고장 위치 파악에 중점을 두는 OTDR과 달리, 파워 미터는 신호 강도의 "정량적 측정"에 초점을 맞추므로 데이터 센터 내부 링크, 가정용 광대역 접속 회선 등 단거리 및 중거리 광섬유 링크의 일상적인 유지 보수, 시스템 디버깅 및 인수 검사에 적합합니다.

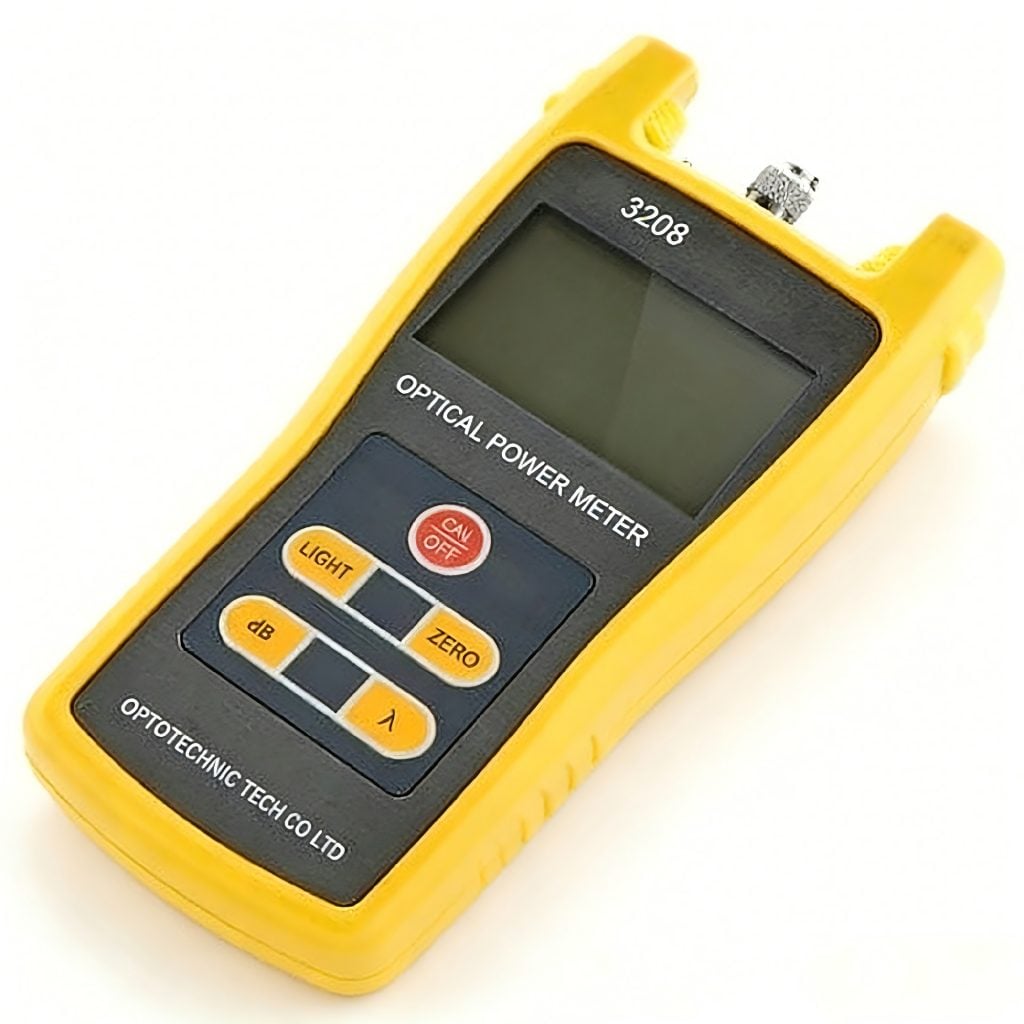

파워 미터의 주요 매개변수에는 측정 범위(일반적으로 -70dBm ~ +10dBm으로 대부분의 적용 시나리오 지원), 측정 정확도(정확도가 높을수록 테스트 결과의 신뢰성 향상), 파장 호환성(850nm, 1310nm, 1550nm 등 지원)이 포함됩니다. 파이버마트의 디지털 광 파워 미터(모델: ST-3208C)는 일상적인 테스트 요구 사항을 충족하도록 설계되었습니다. -70~+10dBm의 측정 범위와 ±0.2dB의 측정 정확도를 통해 다양한 광섬유 링크의 광 파워를 정확하게 측정할 수 있습니다. 자동 파장 식별 기능을 지원하며, 선명한 LCD 디스플레이와 간편한 조작으로 초보자도 별도의 교육 없이 바로 사용할 수 있습니다. FC/SC/ST 범용 인터페이스를 탑재하여 시중 대부분의 광섬유 커넥터와 호환됩니다. 크기가 작고 휴대가 간편하여 현장 유지보수 담당자에게 필수적인 도구입니다. 또한, 파이버마트는 파워 미터와 광원을 결합한 세트를 제공하여 광섬유 손실의 양방향 테스트를 구현하고 테스트 효율을 더욱 향상시킬 수 있습니다.

VFL이란 무엇인가요?

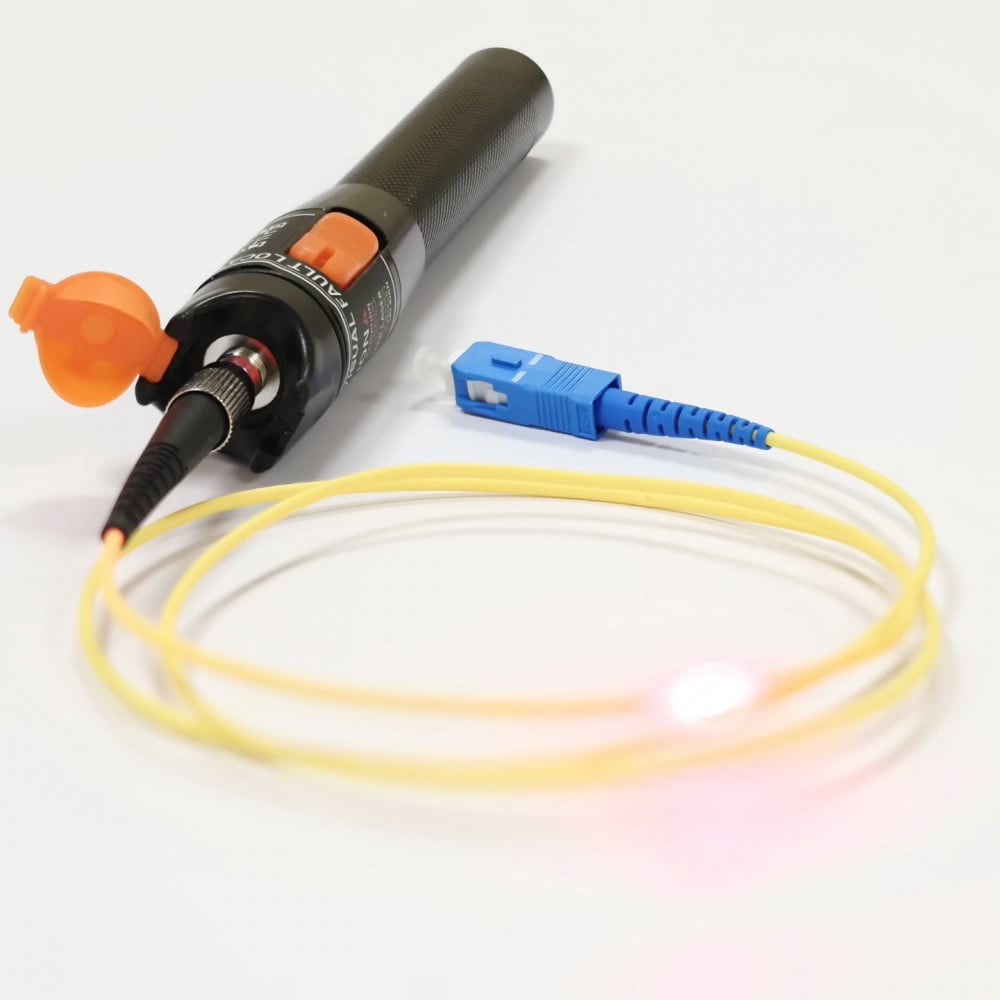

VFL (Visual Fault Locator )은 광섬유 결함 위치 탐지기로, "적색광펜"이라고도 불리는 간단하고 실용적인 광섬유 결함 위치 탐지 도구입니다. VFL은 광섬유에 가시광선 적색광(파장 약 650nm)을 주입하여 결함 지점(단선, 굴곡, 접촉 불량 등)을 찾아내는 원리로 작동합니다. 적색광이 결함 지점을 만나면 빛이 새어 나와 육안으로 결함 지점을 직접 확인할 수 있습니다. VFL은 주로 컴퓨터실 내 단선된 광섬유, 굴곡 또는 꼬인 광섬유, 광섬유 코어 구분(시공 중 광섬유 코어의 잘못된 연결 방지) 등 단거리(일반적으로 5km 이내) 결함 위치 탐지에 사용됩니다.

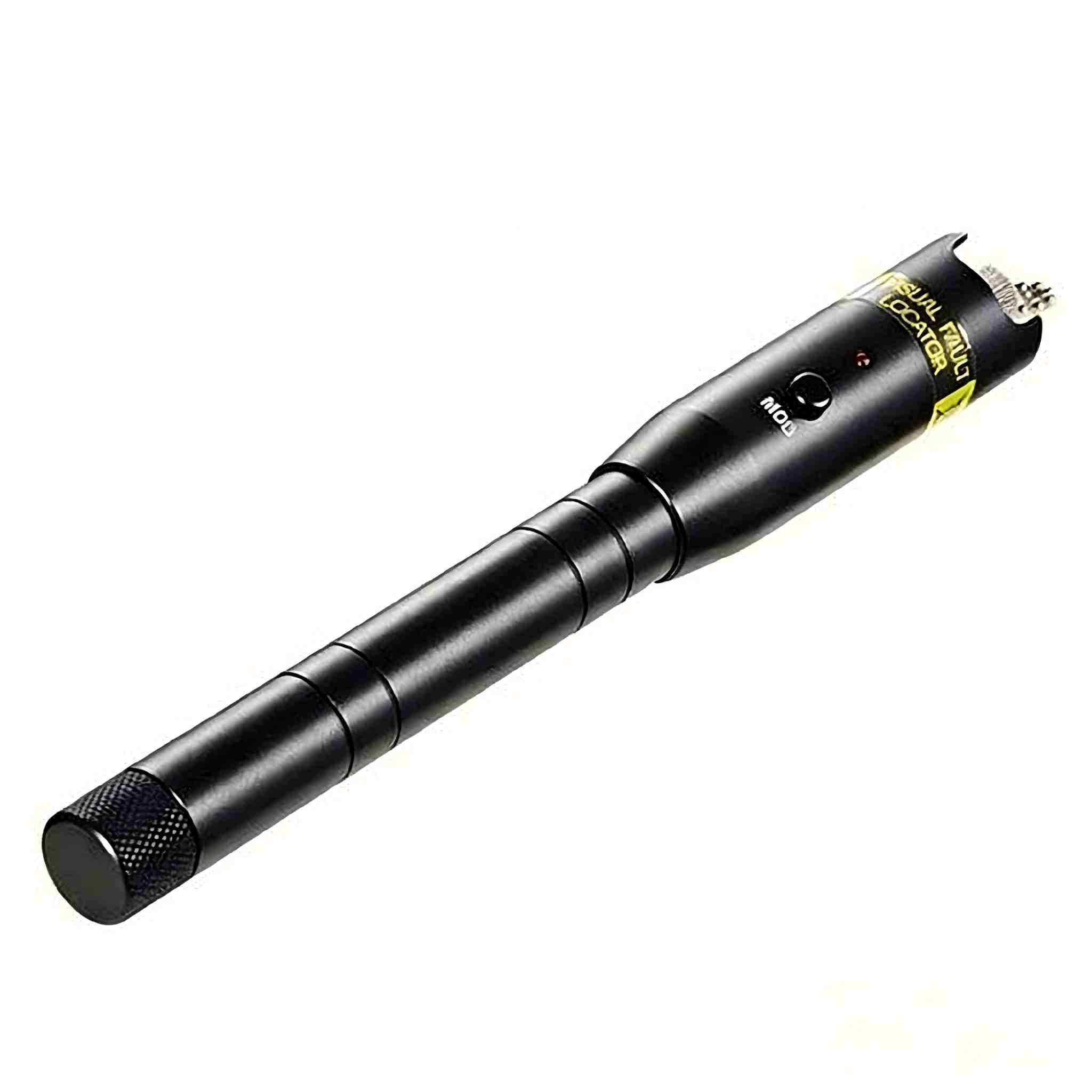

VFL(Visual Fault Locator, 모델: ST-3105A-10)의 핵심 매개변수는 출력 전력입니다(출력이 높을수록 테스트 거리가 길어짐). 파이버마트의 VFL은 10mW 이상의 출력 전력과 최대 5km의 테스트 거리를 제공하는 고성능 가성비 제품으로, 선명한 적색 누설광을 통해 근거리 고장을 신속하게 찾아낼 수 있습니다. 연속 점등 모드와 점멸 모드 두 가지 작동 모드를 제공하여 테스트 필요에 따라 전환할 수 있습니다. 내구성이 뛰어난 복합 소재로 제작된 본체는 IP54 등급의 방진 및 방수 기능을 갖추고 있어 다양한 열악한 현장 환경에 적합합니다. 충전식 배터리가 내장되어 있어 8시간 이상 연속 사용이 가능하며, 충전 시간도 짧아 하루 종일 작업에도 문제없습니다. 작고 가벼워 공구 가방에 넣어 휴대하기 편리하며, 광섬유 설치 및 유지보수 작업에 필수적인 도구입니다.

OTDR을 이용한 광섬유 케이블 테스트 방법

OTDR 테스트는 비교적 전문적인 기술이지만, 단계별 지침을 따르면 빠르게 숙달할 수 있습니다. 단계는 테스트 전 준비, 파라미터 설정, 테스트 실행, 곡선 분석의 네 부분으로 나뉩니다. 구체적인 작업은 다음과 같습니다.

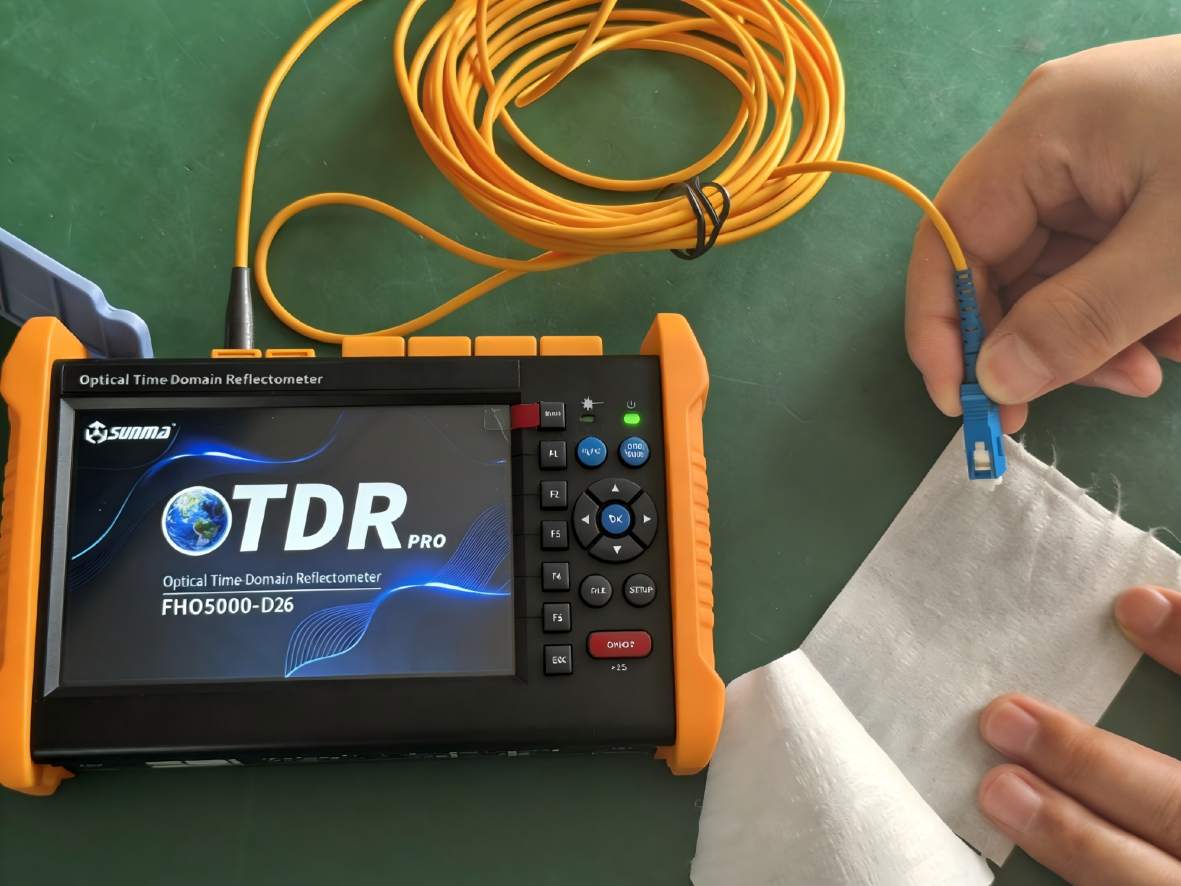

1단계 : 테스트 전 준비. 먼저, 테스트할 광섬유 링크의 전원을 차단하여 강한 빛으로 인한 OTDR 손상을 방지합니다. 그런 다음, 광섬유 절단기를 사용하여 테스트할 광섬유 끝부분을 절단하고, 단면이 평평하고 거스러미가 없도록 합니다. 끝부분을 무수 알코올 솜으로 닦아 먼지가 테스트 결과에 영향을 미치지 않도록 합니다. 처리된 광섬유를 OTDR의 광 인터페이스(FC/UPC 인터페이스가 표준이며, 다른 인터페이스의 경우 범용 어댑터를 사용할 수 있음)에 연결하고, 연결이 헐거워지지 않도록 단단히 조입니다.

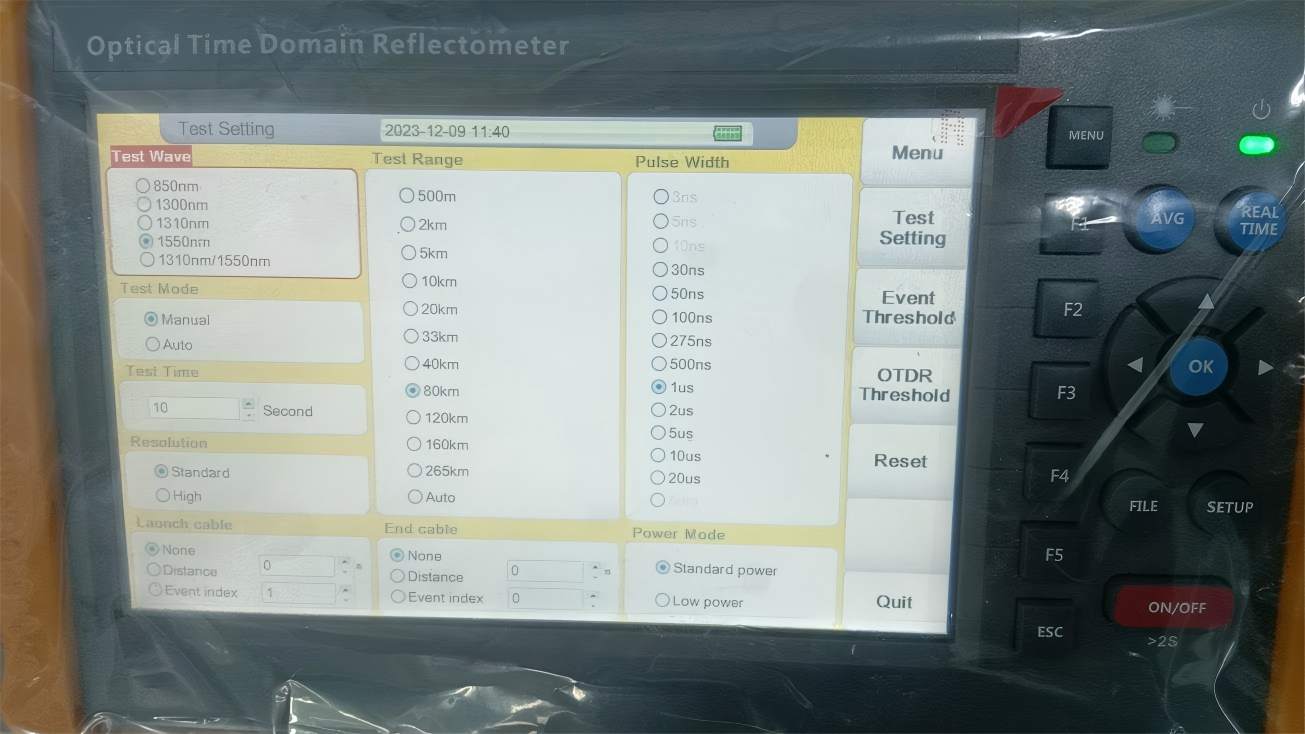

2단계 : 파라미터 설정. 테스트할 광섬유의 실제 상황에 따라 주요 파라미터를 설정합니다.

① 파장: 단일 모드 광섬유의 경우, 1310nm는 단거리(≤5km) 고해상도 테스트에 적합하고, 1550nm는 장거리(>5km) 저감쇠 테스트에 적합합니다. 다중 모드 광섬유의 경우, 850nm 또는 1300nm가 선택됩니다.

② 펄스 폭: 펄스 폭이 길수록 동적 범위와 테스트 거리가 넓어지지만 사각지대가 커집니다. 펄스 폭이 짧을수록 사각지대는 작아지지만 테스트 거리가 짧아집니다(예: 1km 이내에서는 10ns, 5~10km에서는 100ns, 10km 이상에서는 500ns~1μs).

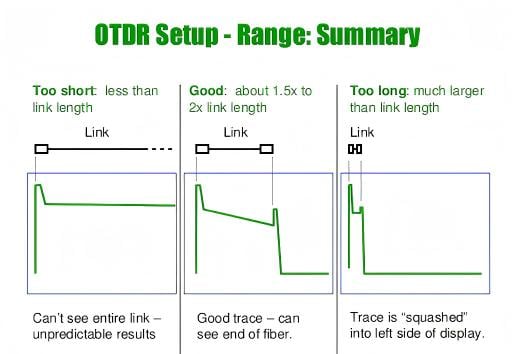

③ 측정 범위: 곡선 과다 현상을 방지하기 위해 실제 광섬유 길이의 1.5~2배로 설정하십시오(예: 알려진 광섬유 길이가 5km인 경우 범위를 8~10km로 설정).

④ 평균 시간: 노이즈 간섭을 줄이고 곡선을 더욱 부드럽게 하기 위해 10~30초로 설정하십시오. 특히 광산이나 실외와 같은 열악한 환경에 적합합니다.

3단계 : 테스트 작동. 매개변수를 설정한 후 OTDR 자동 테스트를 시작하고 테스트가 완료될 때까지 기다립니다(곡선이 안정되고 노이즈가 최소화됨). 그런 다음 원본 곡선 데이터를 저장합니다(추후 분석 및 보관을 위해 .sor 형식으로 저장하는 것이 좋습니다).

4단계 : 곡선 분석. OTDR 테스트의 핵심은 곡선 분석입니다. 정상적인 OTDR 곡선은 부드럽게 하강하는 곡선입니다. 만약 갑작스러운 상승 피크가 있다면, 이는 일반적으로 반사 지점(예: 단선, 플랜지 연결부)입니다. 반대로 갑작스러운 하강 계단형 곡선이 있다면, 이는 일반적으로 감쇠 지점(예: 접합부, 광섬유 굽힘부)입니다. OTDR은 결함 지점의 위치와 손실 값을 자동으로 표시합니다. 접합부 손실 측정 시에는 광섬유의 산란 계수 차이로 인한 "이득" 현상을 방지하고 데이터의 정확성을 확보하기 위해 양방향 평균 측정 방법(광섬유 양 끝단에서 측정하여 평균값을 구하는 방식)을 사용해야 합니다. 곡선 분석에 익숙하지 않은 초보자라면 Fibermart의 FHO5000 OTDR에 내장된 지능형 곡선 분석 기능과 멀티미디어 교육 소프트웨어를 활용하여 결함 지점을 자동으로 식별하고 분석 제안을 받아 빠르게 테스트 전문가가 될 수 있습니다.

광 파워 미터를 사용하여 광섬유 케이블을 테스트하는 방법

OTDR과 비교했을 때, 파워 미터 테스트는 더 간단하고 일상적인 빠른 검증에 더 적합합니다. 핵심 목적은 광섬유 링크의 광 출력을 측정하고 표준을 충족하는지 여부를 판단하는 것입니다. 구체적인 단계는 다음과 같습니다.

1단계 : 사전 준비. 파워 미터의 전원을 확인하여 정상 작동 여부를 점검하고, 기기의 광 인터페이스를 점검하여 먼지가 있으면 무수 알코올 솜으로 닦아 테스트 정확도에 영향을 미치지 않도록 합니다. 테스트할 광섬유 링크를 준비하고 송신단의 광원이 정상인지 확인합니다(양방향 테스트인 경우 안정적인 광원을 사용해야 합니다).

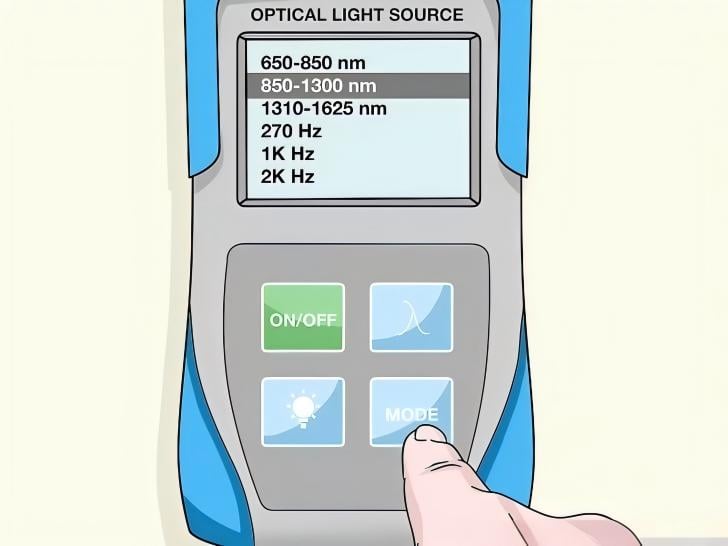

2단계 : 파장 선택. 광섬유 링크의 파장(일반적으로 단일 모드 광섬유의 경우 1310nm 또는 1550nm, 다중 모드 광섬유의 경우 850nm)에 따라 파워 미터에서 해당 파장을 선택합니다. 정확한 파장 선택은 테스트 정확도를 보장하는 데 매우 중요합니다.

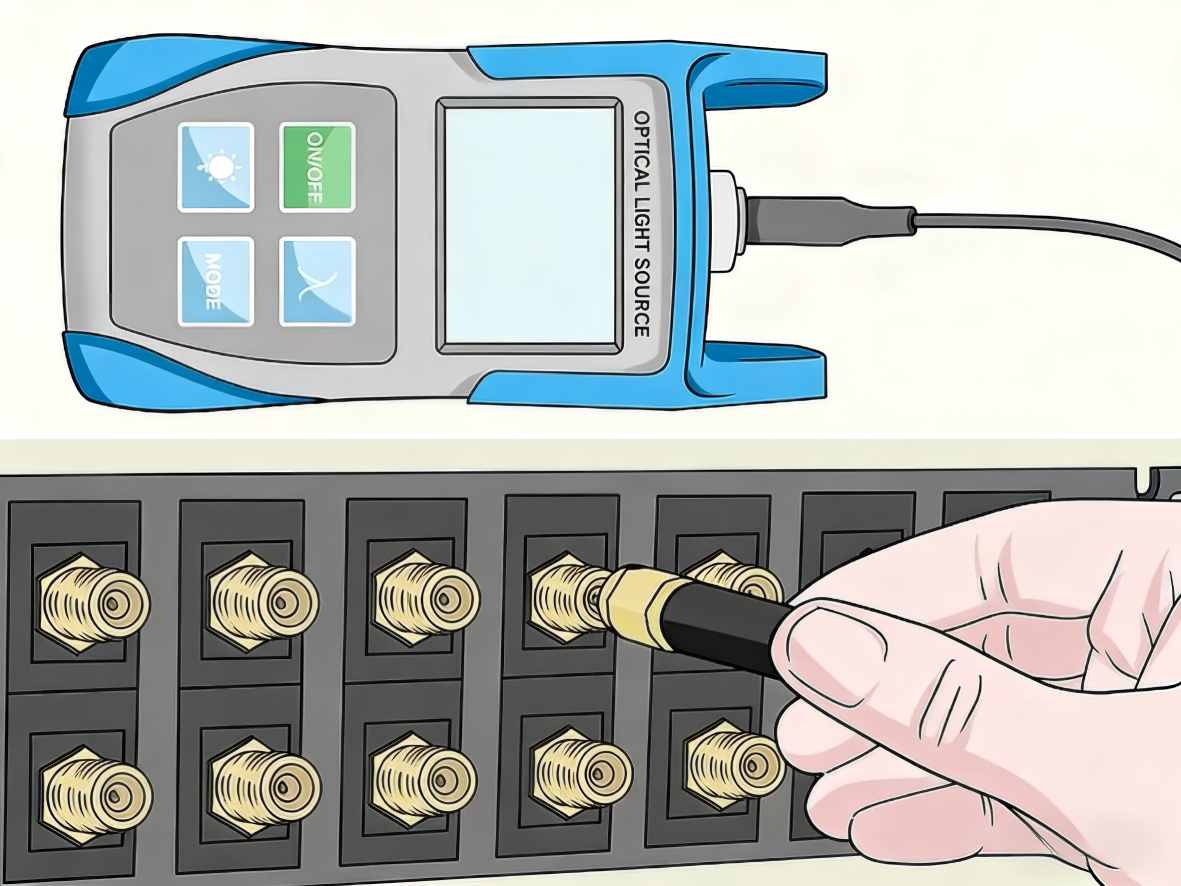

3단계 : 연결 및 테스트. 테스트할 광섬유의 한쪽 끝을 광원(또는 광섬유 링크의 송신단)에 연결하고, 다른 쪽 끝을 파워 미터의 광 인터페이스에 연결합니다. 연결이 확실하게 되면 파워 미터의 표시값이 안정될 때까지 기다린 후 광 전력 값을 기록합니다.

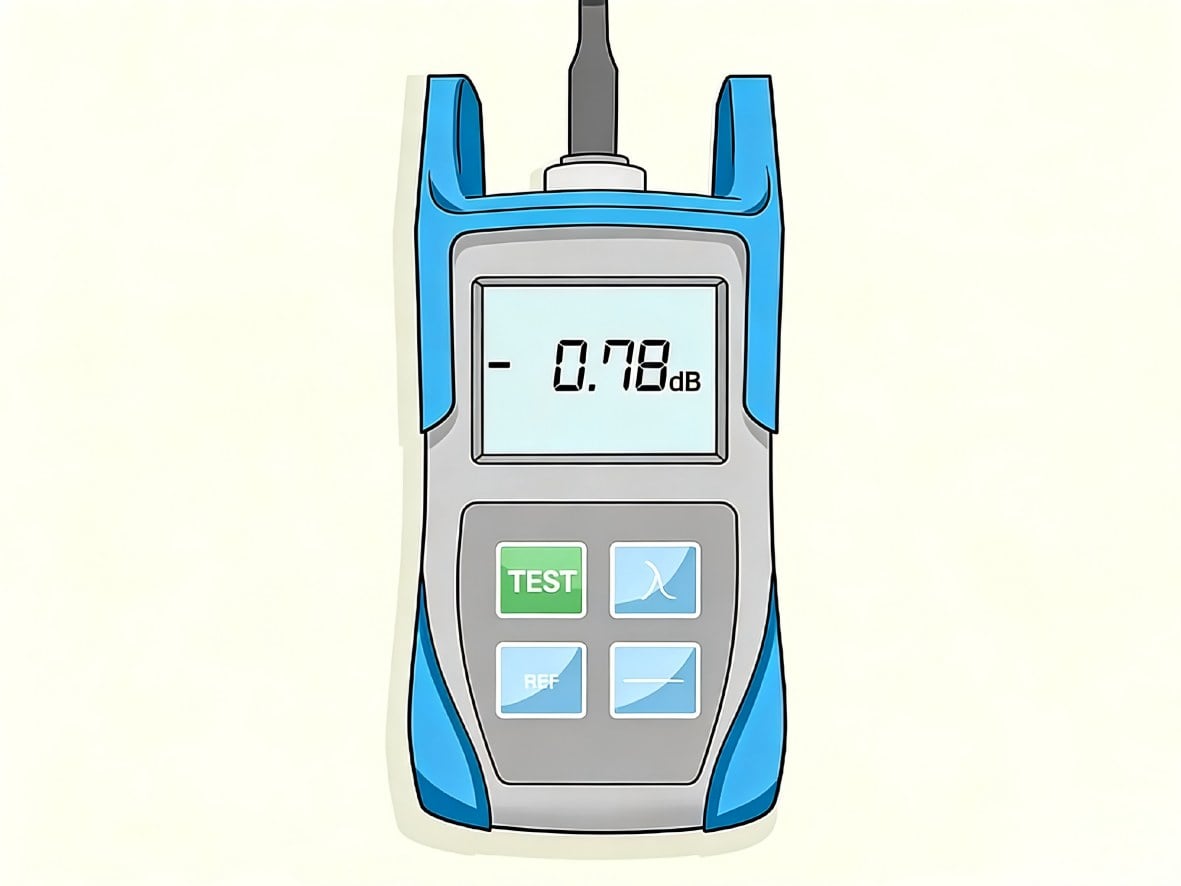

4단계 : 결과 판정. 기록된 광 출력 값을 링크의 표준 값과 비교합니다. 측정값이 표준 범위 내에 있으면 광섬유 링크가 정상임을 의미합니다. 측정값이 표준 값보다 낮으면 링크에 감쇠가 발생하고 있음을 나타내며, 광섬유 굽힘, 연결 불량 또는 오염과 같은 문제가 있는지 확인해야 합니다. 예를 들어, 가정용 광대역 접속 링크의 표준 수신 광 출력은 일반적으로 -6dBm에서 -27dBm입니다. 측정값이 -30dBm이면 신호가 너무 약한 것이므로 광섬유 커넥터 또는 광섬유 라인을 점검해야 합니다.

팁: 파이버마트의 ST-3208C 광 파워 미터는 자동 파장 식별 및 데이터 저장 기능을 지원하여 최대 1,000개의 테스트 결과를 저장할 수 있으며, USB 인터페이스를 통해 컴퓨터에 연결하여 데이터 분석 및 보고서 생성이 가능하여 엔지니어링 승인 시 일괄 테스트에 매우 적합합니다. 또한, 파이버마트에서 출시한 파워 미터와 광원 결합 세트를 사용하면 광섬유 손실을 원스톱으로 테스트할 수 있어 단일 장비를 사용하는 것보다 효율적입니다.

VFL을 사용하여 광섬유 케이블을 테스트하는 방법

VFL은 가장 간단하고 직접적인 고장 위치 탐지 도구로, 단거리 광섬유 테스트(5km 이내)에 적합하며 초보자도 빠르게 시작할 수 있습니다. 구체적인 단계는 다음과 같습니다.

1단계 : 사전 준비. VFL을 충전하여 충분한 전력이 공급되도록 합니다. VFL의 출력 포트를 점검하고 먼지가 있으면 청소합니다. 적색광과 신호등 간의 상호 간섭을 방지하기 위해 테스트할 광섬유 링크의 전원을 차단합니다.

2단계 : 연결 및 발광. 테스트할 광섬유를 VFL의 광 인터페이스에 연결하고, VFL의 전원을 켠 후 작동 모드(연속 발광 또는 점멸 모드)를 선택합니다. 연속 발광 모드는 고장 지점의 정밀한 위치 확인에 적합하고, 점멸 모드는 장거리의 대략적인 위치 확인(밝은 환경에서 관찰하기 용이)에 적합합니다.

3단계 : 고장 위치 파악. 광섬유의 진행 방향을 따라 광섬유 라인을 관찰합니다. 특정 위치에서 붉은색 빛이 새어 나오면 해당 위치에 고장이 있는 것입니다.

① 빨간불이 완전히 꺼지면 광섬유가 끊어진 것입니다.

② 붉은 빛이 약하게 새어 나오면 광섬유가 심하게 구부러지거나 찝힌 것입니다.

③ 커넥터에서 붉은 빛이 새어 나오면 커넥터가 제대로 연결되지 않았거나 오염된 것입니다.

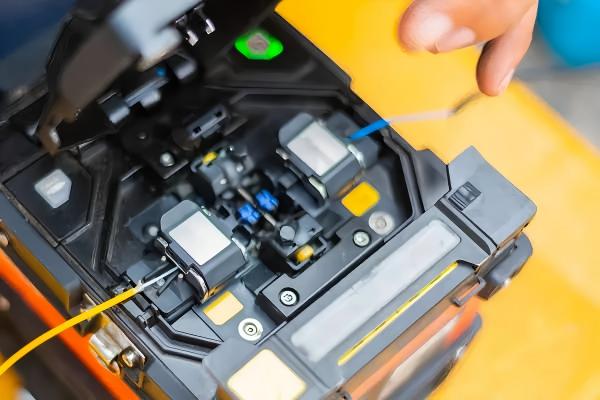

4단계 : 사후 테스트 처리. 고장 지점을 찾은 후 VFL 전원을 끄고 광섬유를 분리한 다음 고장을 처리합니다(예: 끊어진 광섬유 재접합, 구부러진 광섬유 교정, 커넥터 청소). 그런 다음 VFL을 다시 사용하여 고장이 제거되었는지 확인합니다.

팁: 파이버마트의  ST-3105A-10  VFL은 강력한 적색광 투과율을 자랑하여 밝은 야외 환경에서도 빛샘 지점을 선명하게 관찰할 수 있습니다. 충전식 디자인으로 잦은 배터리 교체의 번거로움이 없으며, IP54 등급의 방진 및 방수 성능으로 건설 현장이나 긴급 야외 수리 작업과 같은 열악한 환경에서도 안정적인 작동을 보장합니다. 크기가 작아 주머니에 넣어 휴대할 수 있어 현장에서 신속한 문제 해결에 매우 편리합니다.

OTDR, 광 파워 미터 및 VFL 중 어떤 것을 선택해야 할까요?

많은 실무자들이 이 세 가지 도구 중 어떤 것을 선택해야 할지 혼란스러워할 것입니다. 사실 선택은 주로 테스트 목적, 광섬유 길이 및 적용 시나리오에 따라 달라집니다. 다음은 불필요한 시행착오를 피하고 비용을 절감하는 데 도움이 되는 명확한 선택 가이드입니다.

요약

광섬유 케이블 테스트는 통신 시스템의 안정적인 운영을 보장하는 데 핵심적인 요소입니다. 광섬유 테스트에 사용되는 주요 도구인 OTDR, 파워 미터, VFL은 각각 고유의 장점과 적용 분야를 가지고 있습니다. OTDR은 장거리 고장 위치 파악 및 종합적인 성능 테스트에 적합하고, 파워 미터는 일상적인 광 출력 검증에, VFL은 단거리의 신속한 고장 위치 파악에 적합합니다. 이 세 가지 도구를 올바르게 사용하는 방법을 숙달하면 광섬유 테스트 문제를 효율적으로 해결하고, 유지 보수 비용을 절감하며, 광섬유 고장으로 인한 통신 중단을 방지할 수 있습니다.

테스트 도구를 선택할 때 고가의 제품만을 맹목적으로 추구할 필요는 없습니다. 오히려 자신의 적용 시나리오에 적합하고 비용 효율적인 제품을 선택하는 것이 더 중요합니다. 광섬유 제품 전문 공급업체인 파이버마트는 광섬유 테스트 도구 분야에서 풍부한 경험을 바탕으로 고품질의 OTDR, 파워 미터, VFL 등의 제품을 합리적인 가격에 제공하며, 완벽한 사후 서비스(기술 지도 및 제품 유지 보수 포함)까지 지원합니다. 건설 현장, 통신 사업자, 유지 보수 담당자 등 누구에게나 파이버마트에서 적합한 테스트 도구를 찾으실 수 있습니다.

광섬유 테스트 장비의 사양, 사용 방법, 우대 가격에 대한 자세한 정보는 Fibermart 공식 웹사이트(www.fiber-mart.com)를 방문해 주십시오. Fibermart는 전문적인 기술 지원과 원스톱 구매 솔루션을 제공하여 고객 여러분의 업무 효율성 향상과 비용 절감을 돕습니다. 더욱 안정적이고 효율적인 광섬유 통신 네트워크 구축을 위해 함께 노력합시다!

장거리 광섬유 링크의 긴급 복구 작업 중 고장 위치를 ​​최대한 신속하게 찾기 위해 OTDR, OPM, VFL을 함께 사용하는 방법은 무엇인가요?

먼저 OTDR을 사용하여 대략적인 고장 영역을 파악한 다음 현장으로 가서 적색광 펜을 사용하여 정확한 고장 위치를 ​​확인하면 수리 시간을 크게 단축할 수 있습니다.
