O que é a bitola AWG? A chave para escolher o cabo Ethernet certo.

AWG é mais do que apenas um número impresso em um cabo; é um código técnico que determina o desempenho da rede, a confiabilidade e a capacidade de futuras atualizações. Por trás desse número aparentemente simples, estão parâmetros críticos como capacidade de corrente, atenuação do sinal e distância de transmissão.

O que é AWG (American Wire Gauge)?

AWG (American Wire Gauge) é um sistema padronizado para diferenciar diâmetros de fios, estabelecido nos Estados Unidos em 1857. Nesse sistema, um número menor indica um fio mais grosso com maior capacidade de condução de corrente; inversamente, um número maior indica um fio mais fino com menor capacidade de condução de corrente.

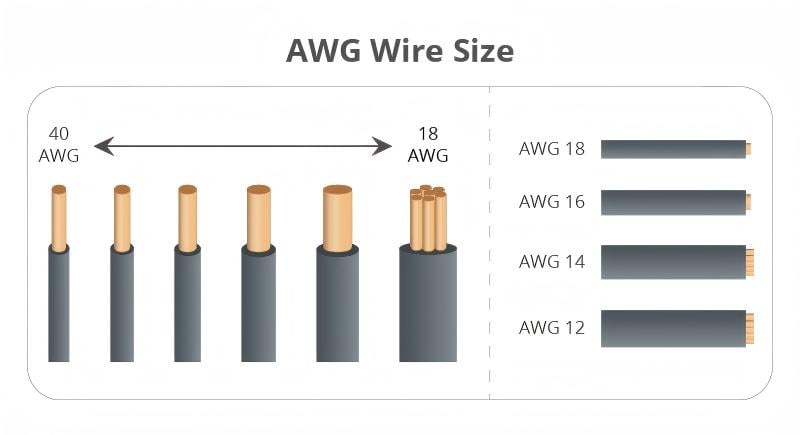

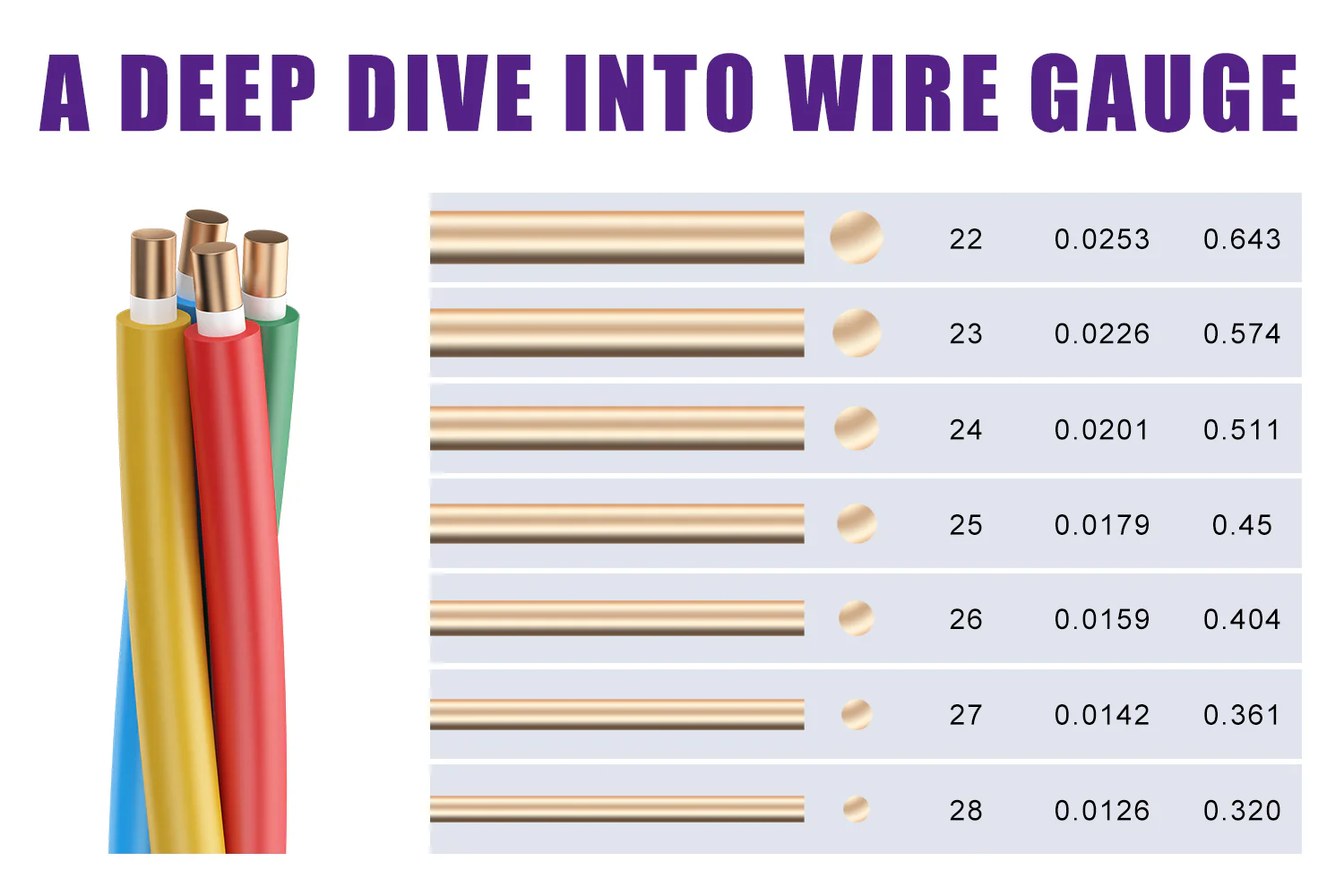

Essa lógica "inversa" tem origem nos métodos históricos de fabricação: cada passagem de trefilação durante a produção inicial de fios aumentava o número da bitola, com a barra de fio começando na bitola 0. Mais passagens resultavam em um fio mais fino. Abaixo estão os diâmetros correspondentes aos valores AWG comuns de cabos Ethernet:

Em cabos de par trançado, como os de Ethernet, o valor AWG é determinado pela área da seção transversal total de todos os condutores. Portanto, um cabo de par trançado com um determinado valor AWG sempre terá um diâmetro total ligeiramente maior do que um único fio sólido com o mesmo valor AWG.

Quais são as categorias e bitolas mais comuns dos cabos Ethernet?

As "especificações" de cabos Ethernet geralmente envolvem duas dimensões: Categoria e Bitola. A Categoria (por exemplo, Cat5e, Cat6) define principalmente as capacidades de transmissão de dados do cabo, enquanto a Bitola afeta diretamente suas características físicas e a eficiência da transmissão.

Os calibres de fio Ethernet mais comuns incluem 28 AWG , 26 AWG, 24 AWG, 23 AWG e 22 AWG. Cabos Ethernet de diferentes calibres têm seus próprios cenários de aplicação:

●  Cabo 28 AWG: Com um diâmetro de apenas cerca de 0,321 mm, é muito fino e flexível, ideal para instalações de curta distância (até ~30 metros) e ambientes com espaço limitado.

●  Cabo 26 AWG: Com um diâmetro de aproximadamente 0,404 mm, oferece um equilíbrio entre flexibilidade e desempenho, sendo adequado para instalações com menos de 50 metros.

●  Cabo 24 AWG: Com um diâmetro de aproximadamente 0,511 mm, é a bitola padrão mais comum, adequada para a maioria das redes domésticas e de pequenos escritórios, com distâncias de transmissão de até 100 metros.

●  Cabo 23 AWG: Com um diâmetro de aproximadamente 0,573 mm, oferece maior integridade de sinal, sendo adequado para implantações em nível empresarial, com distâncias de transmissão de até 120 metros.

●  Cabo 22 AWG: Com um diâmetro de aproximadamente 0,644 mm, proporciona excelente integridade de sinal, sendo adequado para centros de dados e ambientes de alto desempenho, com distâncias de transmissão de até 150 metros.

Como a bitola do fio afeta o desempenho do cabo Ethernet?

A espessura do fio influencia o desempenho do cabo Ethernet principalmente em três áreas: integridade do sinal, distância de transmissão e resistência à interferência.

A atenuação do sinal é o principal mecanismo pelo qual a bitola do fio afeta o desempenho da rede. A resistência de um fio é inversamente proporcional à sua área de seção transversal. Portanto, fios mais finos (números AWG mais altos) têm maior resistência, fazendo com que os sinais se atenuem mais severamente durante a transmissão. Essa atenuação é particularmente perceptível em longas distâncias e pode levar à perda de pacotes e à redução da velocidade da rede.

A capacidade de condução de corrente impacta diretamente a capacidade de transmissão de energia do cabo. Embora os sinais de dados em si exijam muito pouca corrente, a bitola torna-se crucial em aplicações PoE (Power over Ethernet). Fios mais grossos (valores AWG menores) podem fornecer mais energia sem gerar calor excessivo, o que é vital para dispositivos como telefones IP, pontos de acesso sem fio e câmeras de vigilância.

A resistência à interferência também está intimamente relacionada à bitola do fio. Fios mais grossos não apenas apresentam menor resistência, como também costumam vir acompanhados de isolamento e blindagem mais espessos, proporcionando melhor proteção contra interferência eletromagnética (EMI) e interferência de radiofrequência (RFI). Isso é especialmente importante em ambientes industriais ou quando os cabos passam perto de linhas de energia.

Como escolher cabos Ethernet com diferentes especificações?

A escolha do cabo Ethernet correto exige uma análise abrangente de fatores como cenário de aplicação, distância de transmissão, requisitos de desempenho e orçamento.

Estratégia de seleção baseada no cenário de aplicação:

●  Redes domésticas e pequenos escritórios: Cabos Cat5e ou Cat6 de 24 AWG geralmente são suficientes e econômicos.

●  Implantação em nível empresarial: Considere cabos Cat6 ou Cat6A de 23 AWG ou 22 AWG para garantir estabilidade em longas distâncias.

●  Data Centers e ambientes de alto desempenho: Cabos Cat6A ou Cat8 de 22 AWG são as opções ideais.

●  Ambientes com espaço limitado (por exemplo, dentro de racks de servidores): Cabos finos de 28 AWG ou 26 AWG oferecem maior flexibilidade.

Considerações sobre a distância: O comprimento máximo padrão para um cabo Ethernet é de 100 metros, mas a distância efetiva real é significativamente influenciada pela bitola do fio.

●  Para conexões com mais de 50 metros, evite usar cabos de 28 AWG.

●  Para conexões próximas ou iguais ao padrão de 100 metros, escolha cabos de 23 AWG ou 22 AWG para um desempenho ideal.

Considerações sobre compatibilidade futura:

●  Se estiver planejando uma atualização para redes de maior velocidade (como 10GbE), escolha Cat6A em vez de Cat6, mesmo que essa velocidade não seja necessária no momento.

●  Para a implementação de dispositivos PoE, escolha cabos de 23 AWG ou mais grossos para garantir o fornecimento de energia adequado.

●  Considere o uso de cabos blindados (STP/FTP) caso haja interferência eletromagnética significativa no ambiente.

Notas de Instalação: A instalação correta é igualmente importante. Evite dobrar os cabos de cobre além do raio de curvatura recomendado (normalmente, no mínimo 4 vezes o diâmetro do cabo) para evitar danos aos condutores internos. Aplique força uniformemente durante a tração para evitar deformar a estrutura do par trançado. Durante a terminação, tente manter a torção intacta; o destorcimento não deve exceder 1,27 cm (aproximadamente).

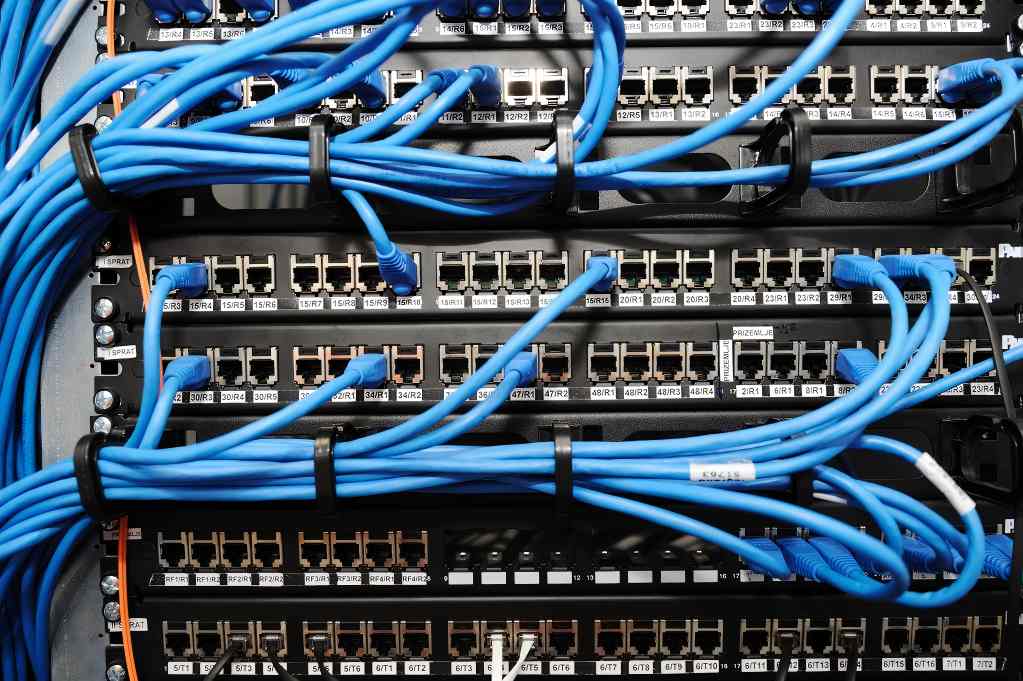

Considerações finais sobre a infraestrutura de cabos de cobre

A cablagem de cobre ainda desempenha um papel significativo na infraestrutura de redes, mas cabos de alta qualidade e instalação profissional são igualmente importantes. Mesmo com as especificações corretas, uma instalação inadequada pode levar à degradação do desempenho e à redução da vida útil do cabo.

Em ambientes especiais, como aplicações externas ou enterradas diretamente, são necessários cabos projetados especificamente para esse fim. Esses cabos geralmente possuem revestimento externo resistente à água e aos raios UV, podendo conter gel para evitar a entrada de umidade. Para tais aplicações, ao escolher a bitola AWG adequada, também é preciso atentar para o material do revestimento e o tipo de blindagem do cabo.

Com o avanço da tecnologia de redes, a fibra óptica está gradualmente substituindo o cobre em algumas aplicações, especialmente para transmissão de longa distância e alta velocidade. No entanto, para a maioria das aplicações de redes locais (LANs), o cobre continua sendo uma escolha prática devido ao seu custo-benefício, compatibilidade e capacidade de alimentação PoE.

Soluções profissionais de cabeamento Ethernet: Fibermart

A confiabilidade e o desempenho de um sistema de cabeamento de rede dependem não apenas da seleção correta das especificações, mas também de produtos de alta qualidade. A  loja online Fibermart oferece uma ampla gama de soluções de cabeamento de rede para atender a diversas necessidades, desde residências até data centers.

Se você precisa de um cabo Cat6 padrão de 24 AWG ou de um cabo blindado Cat6A de alto desempenho de 22 AWG , a Fibermart oferece diversas opções. Nossa linha de produtos inclui:

●  Vários tipos de cabos Ethernet (UTP, STP, FTP)

●  Tipos de jaquetas para diferentes ambientes (CMR, CMP, para uso externo)

●  Acessórios e ferramentas completos para cabeamento

●  Suporte técnico profissional e serviços de personalização

Escolher a especificação AWG correta é um passo crucial para o sucesso da implementação de Ethernet. Ao entender como a bitola do fio afeta o desempenho do cabo e considerando de forma abrangente as necessidades da aplicação, as limitações de distância e os fatores ambientais, você pode construir uma infraestrutura de rede estável, eficiente e preparada para o futuro. Quando estiver pronto para implementar seu projeto de cabeamento de rede, visite a Loja Online da Fibermart para encontrar produtos de cabeamento de alta qualidade e consultoria especializada.

A base do mundo conectado em rede muitas vezes está oculta nesses cabos aparentemente comuns, e uma compreensão profunda do número AWG é o primeiro passo para construir uma rede confiável.
