What is an Optical Attenuator? Types of Fiber Optic Attenuators

Оптический аттенюатор — незаменимый компонент волоконно-оптических систем связи. Его основная функция — точное управление уровнем мощности оптических сигналов. Подобно тому, как нам нужны солнцезащитные очки для защиты глаз от яркого света, волоконно-оптические системы также нуждаются в защите своих чувствительных оптических компонентов от интенсивного света.

В волоконно-оптической связи чрезмерно высокая оптическая мощность может привести к перегрузке приёмника, вызывая битовые ошибки, в то время как слишком низкая мощность не может быть точно обнаружена. Оба варианта серьёзно влияют на качество связи. Оптические аттенюаторы обеспечивают контролируемое затухание сигнала, поддерживая оптическую мощность в оптимальном рабочем диапазоне приёмника, тем самым значительно снижая частоту битовых ошибок и повышая надёжность связи.

Далее мы рассмотрим технические характеристики различных типов оптических аттенюаторов и продемонстрируем соответствующие решения, доступные от Fibermart.

Принцип работы и функции оптического аттенюатора

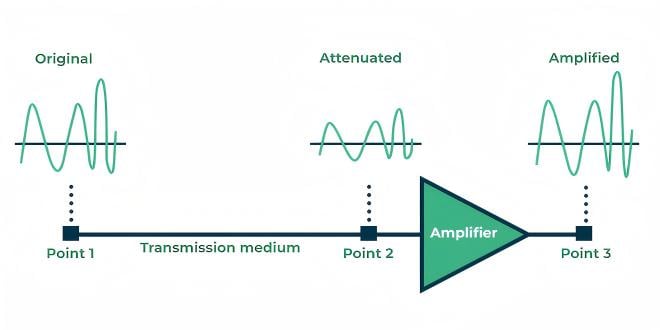

Основы физики затухания сигнала

Принцип работы оптических аттенюаторов основан на таких физических явлениях, как поглощение, отражение, рассеяние и дифракция света. Высококачественные волоконно-оптические аттенюаторы работают, поглощая избыточную оптическую энергию, а не отражая её, что позволяет избежать помех, создаваемых источником света из-за отражённого света.

Подобно тому, как солнцезащитные очки защищают глаза, поглощая свет в определённом диапазоне длин волн, волоконно-оптические аттенюаторы избирательно снижают интенсивность передаваемого светового сигнала, сохраняя при этом другие характеристики сигнала. Различные типы аттенюаторов используют для достижения этой цели различные физические механизмы, включая механическое блокирование, технологию МЭМС, термооптические, электрооптические и магнитооптические эффекты.

Ключевые параметры: вносимые потери, возвратные потери и потери, зависящие от поляризации

Основные параметры оценки характеристик оптического аттенюатора включают:

• Вносимые потери : минимальные потери сигнала, вносимые устройством, в идеале — максимально низкие. Например, вносимые потери некоторых настраиваемых оптических аттенюаторов C-диапазона могут составлять всего 0,6 дБ.

• Диапазон затухания : максимальное затухание, которое может обеспечить устройство. Например, типичный переменный оптический аттенюатор MEMS может достигать более 30 дБ.

• Возвратные потери : показывают силу сигнала, отраженного обратно к источнику. Высококачественные аттенюаторы обычно имеют возвратные потери более 45 дБ.

• Потери, зависящие от поляризации (PDL) : изменение потерь, вызванное изменением состояния поляризации оптического сигнала. В оптимальных конструкциях эти потери могут контролироваться до уровня ниже 0,2 дБ.

• Потери, зависящие от длины волны : степень изменения значения затухания на разных рабочих длинах волн.

• Время отклика : время, необходимое от подачи управляющего сигнала до достижения заданного значения ослабления. Магнитооптические электрически настраиваемые аттенюаторы могут достигать впечатляющего значения 0,2 мс.

Основная роль оптических аттенюаторов в защите системы

Основная ценность оптических аттенюаторов в системе заключается в защите чувствительного оборудования и оптимизации производительности системы. Они предотвращают повреждение дорогостоящих оптических приёмников чрезмерно высокой оптической мощностью и балансируют оптическую мощность между различными каналами в системах с EDFA (эрбиевыми волоконными усилителями), обеспечивая стабильную работу многоканальных систем.

В испытаниях и измерениях оптические аттенюаторы используются для моделирования реальных потерь в линии связи, проверки чувствительности приёмника и оценки пределов производительности системы. Без точных аттенюаторов многие испытания оптической связи невозможно было бы эффективно провести.

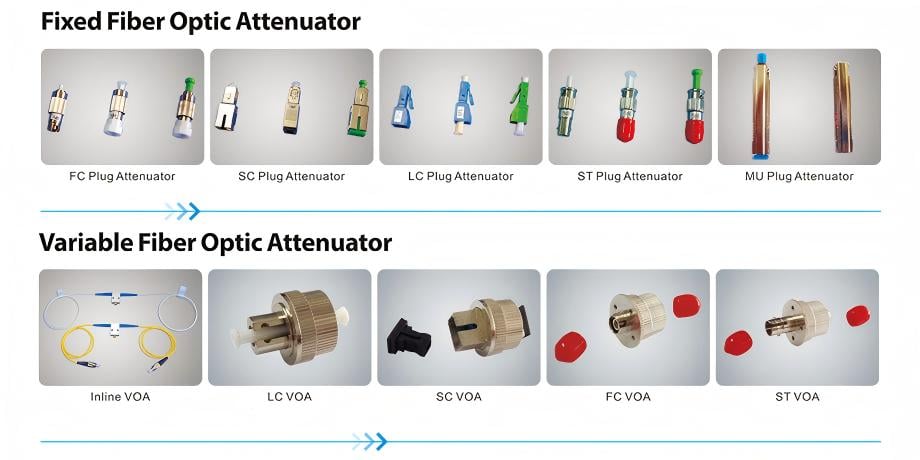

Типы оптических аттенюаторов

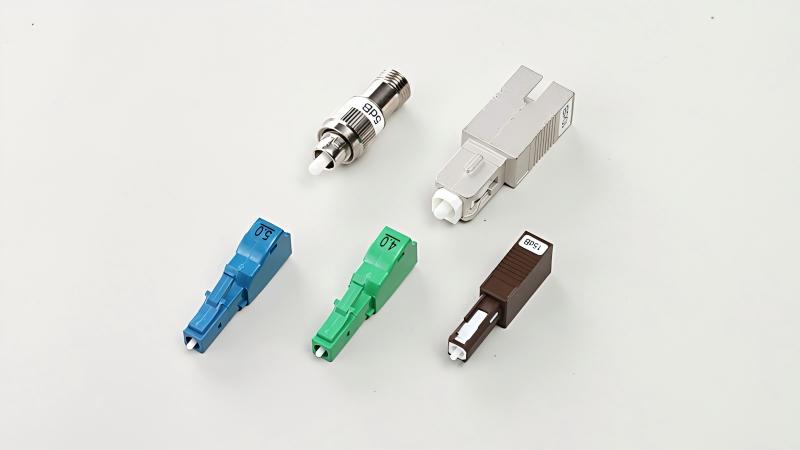

Фиксированные аттенюаторы

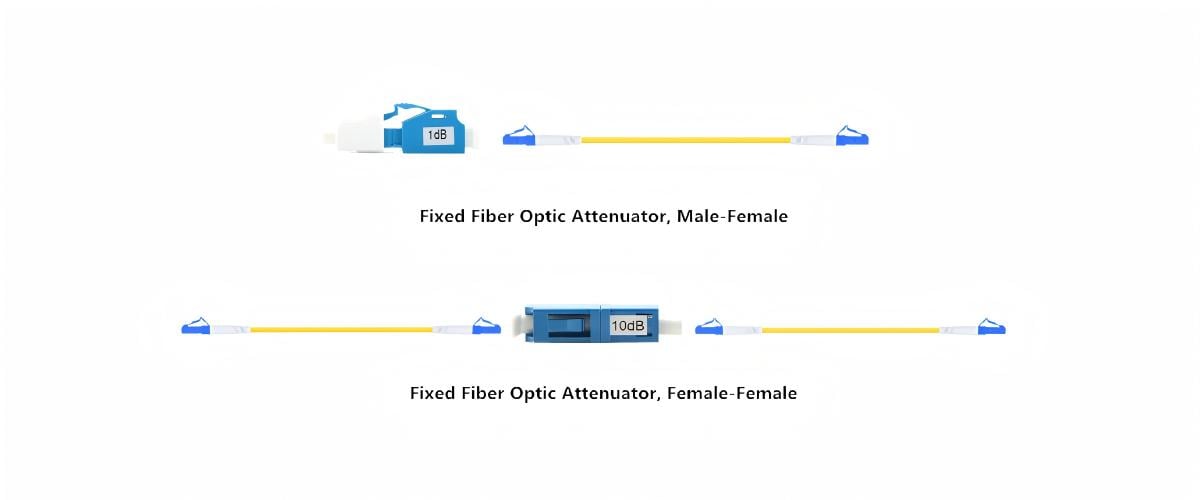

Фиксированные оптические аттенюаторы обеспечивают заданные значения затухания (например, 3 дБ, 5 дБ, 10 дБ, до 30 дБ). Они в основном используются в телекоммуникационных сетях, испытательном оборудовании для оптоволокна, локальных сетях (LAN) и системах кабельного телевидения (CATV). Эти аттенюаторы просты по конструкции, недороги и обеспечивают стабильную работу, подходя для ситуаций, требующих однократной настройки без частого изменения настроек. Фиксированные аттенюаторы в основном выпускаются в двух форм-факторах: линейные (аналогичные обычным оптоволоконным патч-кордам) и с разъемами (с адаптерами на обоих концах). Они поддерживают различные типы интерфейсов, такие как FC, ST, SC, LC, MU, MPO и т. д., обеспечивая гибкую адаптацию к различным требованиям к подключению.

Компания Fibermart предлагает фиксированные аттенюаторы с различными типами интерфейсов (LC/SC/FC/ST) и коэффициентами затухания, обладающие низкими вносимыми потерями для минимизации помех. Эти аттенюаторы соответствуют стандартам GR-1209 и GR-1221, обеспечивая превосходные характеристики и надежность.

Переменные оптические аттенюаторы (VOA)

Переменные оптические аттенюаторы (VOA) позволяют плавно регулировать величину ослабления по мере необходимости, что делает их наиболее распространённым типом аттенюаторов. По принципу действия их можно разделить на:

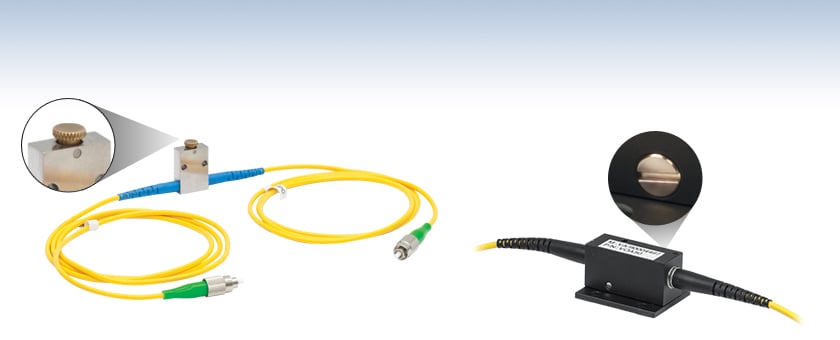

• Ручно регулируемые аттенюаторы
  Ручно регулируемые аттенюаторы являются самым простым и экономичным типом VOA, использующим физические механические структуры для ручной регулировки уровня затухания. Эти аттенюаторы обычно имеют конструкцию ручки или ползунка. Операторы вращают ручку или перемещают ползунок, чтобы изменить относительное положение внутренних оптических компонентов, тем самым достигая точного управления затуханием оптического сигнала.
  Типичные механические ручные аттенюаторы используют диски фильтров или фильтры нейтральной плотности в качестве элементов затухания, регулируя затухание путем изменения глубины вставки или угла фильтра в световом тракте. Высококлассные модели оснащены точными циферблатами и стрелочными индикаторами, достигающими точности затухания в пределах ±0,5 дБ и диапазона, обычно охватывающего 0-60 дБ. Благодаря своей простой конструкции, низкой стоимости и высокой надежности эти аттенюаторы широко используются в основных лабораторных испытаниях, образовании, обучении и основных сценариях отладки в полевых условиях.

• Автоматически регулируемые аттенюаторы
  Автоматически регулируемые аттенюаторы являются передовым решением в технологии VOA, разработанным для приложений, требующих быстрого динамического отклика и системной интеграции. Эти аттенюаторы основаны на передовых принципах, таких как технология MEMS (микроэлектромеханические системы), акустооптические эффекты или электрооптические эффекты, что обеспечивает быструю регулировку затухания без механических движущихся частей.
  Автоматические аттенюаторы на основе MEMS используют электростатическое приведение в действие микрозеркал, изменяя эффективность связи оптического тракта в течение миллисекунд, достигая быстрого и точного управления затуханием. Эти устройства обладают значительными преимуществами, такими как малый размер, высокая скорость отклика (до микросекунд) и высокая надежность, что делает их особенно подходящими для интеграции в оптические коммуникационные модули и подсистемы.
  Другой распространенный технологический подход использует магнитооптические или термооптические эффекты для автоматического затухания. Например, магнитооптические настраиваемые аттенюаторы Fibermart используют эффект вращения Фарадея, регулируя поляризационно-зависимое затухание путём управления напряжённостью электромагнитного поля, обеспечивая стабильную работу без механического износа и длительный срок службы.
  Автоматически настраиваемые аттенюаторы в основном используются в динамическом управлении мощностью оптических сетей, автоматизированных системах тестирования и системах мониторинга в реальном времени, где они автоматически регулируют затухание на основе сигналов обратной связи для поддержания оптимальной работы системы. В системах плотного спектрального уплотнения (DWDM) и реконфигурируемых оптических мультиплексорах ввода-вывода (ROADM) эти устройства незаменимы для поддержания баланса мощности каналов.

Аттенюаторы MPO

С развитием центров обработки данных и высокопроизводительных вычислительных сетей аттенюаторы MPO (Multi-fiber Push-On) стали ключевыми компонентами систем высокоплотной оптоволоконной связи. Эти аттенюаторы специально разработаны для разъемов MPO/MTP и поддерживают конфигурации с 12, 24 и даже 32 волокнами, отвечая требованиям приложений с высокой пропускной способностью, таких как сети 40G/100G. Аттенюаторы MPO предлагают выбор значений затухания (например, 1 дБ, 3 дБ, 5 дБ, 10 дБ, 15 дБ, охватывая диапазон от 1 до 30 дБ) со строгим допуском на затухание (±1 дБ для аттенюаторов ≤10 дБ, ±10% для аттенюаторов 10–30 дБ). Их показатели обратных потерь превосходны, обычно ≥60 дБ для торцов APC и ≥50 дБ для торцов PC, что обеспечивает высококачественную передачу сигнала. Аттенюаторы MPO широко используются в межкомпонентных соединениях центров обработки данных, кабельных системах высокой плотности и средах параллельной оптической передачи. Их компактная конструкция (типичные размеры: 59,8×20×6,5 мм) помогает оптимизировать использование пространства.

Аттенюаторы MPO/MTP компании Fibermart предназначены для высокоскоростных сред центров обработки данных и обеспечивают стандартные значения затухания для обеспечения надежного управления сигналом в компактных пространствах.

Петлевые аттенюаторы

Шлейфовые аттенюаторы для оптоволоконных кабелей, также известные как шлейфовые аттенюаторы для самотестирования оптических модулей, представляют собой особый тип аттенюаторов, специально предназначенных для закольцовывания сигналов в тестовой системе или сетевой системе. При парном подключении конца передатчика (TX) к концу приемника (RX) они заставляют оптический сигнал возвращаться к источнику, тем самым обнаруживая различные потенциальные аномалии в сетевом канале. В зависимости от типа разъема аттенюаторы для закольцовывания можно разделить на две основные категории: тип MTP/MPO и традиционные типы, такие как LC, SC, FC. Они предлагают одномодовые/многомодовые варианты, варианты с торцевой поверхностью PC или APC 8°, а также варианты с низкими и стандартными потерями для различных сценариев тестирования. Эти аттенюаторы в основном используются для тестирования оптоволоконных сетей связи, отладки систем, диагностики неисправностей, тестирования шлейфовых кабелей и технического обслуживания в центрах обработки данных высокой плотности. Они являются идеальными инструментами для оценки пропускной способности передачи и чувствительности приема сетевого оборудования.

Вы можете воспользоваться широким ассортиментом одномодовых/многомодовых шлейфов Fibermart с различными типами интерфейсов (LC/SC/FC/MPO и т. д.) для удовлетворения потребностей в тестировании как обычных сетей, так и центров обработки данных высокой плотности.

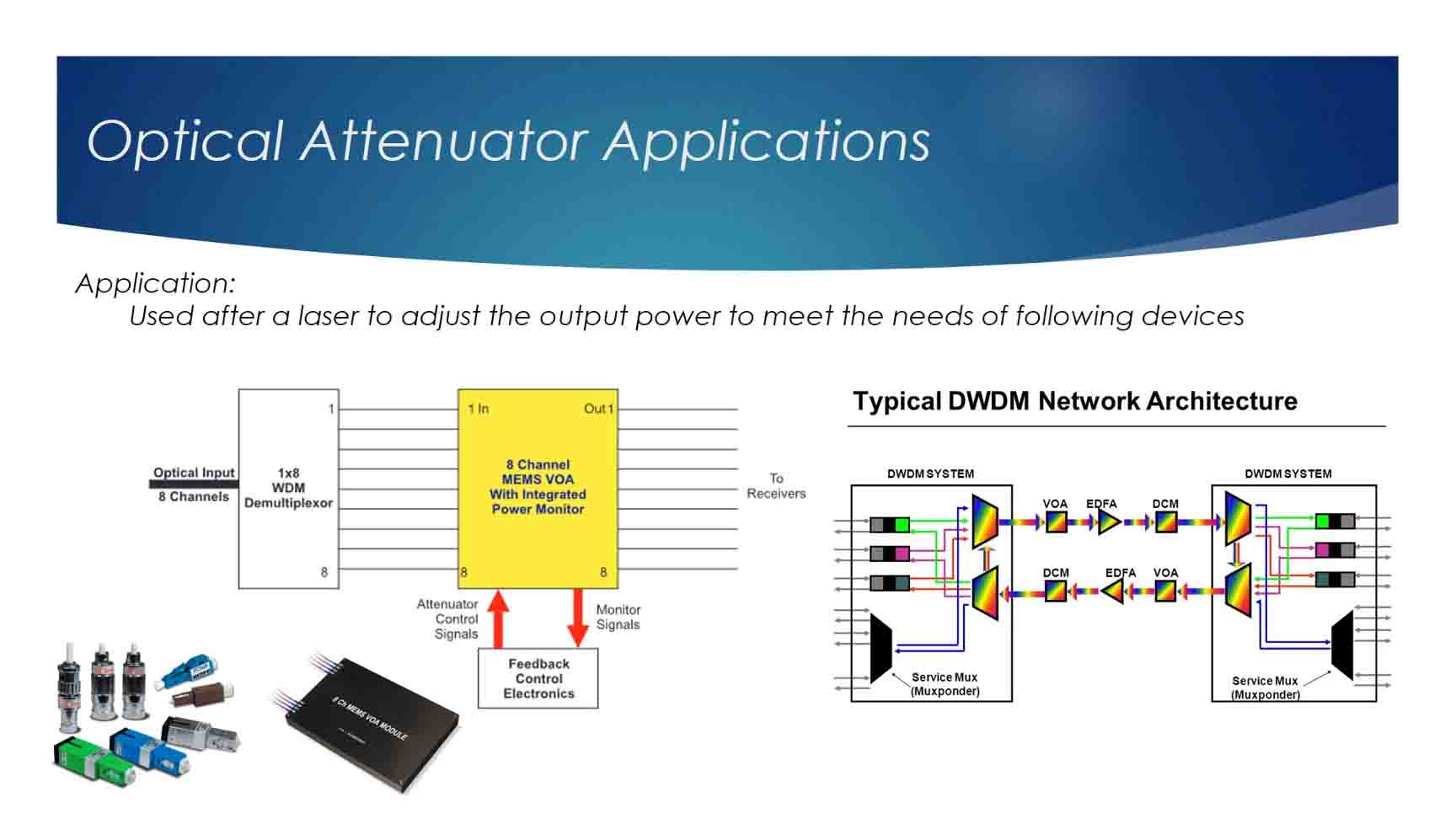

Применение оптических аттенюаторов и примеры их применения

Волоконно-оптические сети связи: магистральные линии связи и городские сети

В волоконно-оптических системах связи оптические аттенюаторы широко используются в магистральных линиях связи и городских сетях для управления мощностью канала и обеспечения качества сигнала. Они играют важную роль в операциях сложения/выпадения оптических сигналов, выравнивая неравномерность усиления усилителей EDFA и предотвращая нелинейные эффекты.

Настраиваемые оптические аттенюаторы особенно подходят для систем спектрального уплотнения (WDM), где они могут динамически балансировать разницу мощности между каналами с разной длиной волны, увеличивая пропускную способность системы и дальность передачи. Без точного управления затуханием современные высокоскоростные волоконно-оптические системы связи не смогли бы функционировать должным образом.

Межсоединения центров обработки данных: управление питанием высокоскоростных оптических модулей

По мере того, как центры обработки данных переходят на скорости 400G, 800G и даже выше, роль оптических аттенюаторов в межсетевых соединениях становится всё более важной. Они используются для отладки и оптимизации производительности оптических модулей, обеспечивая совместимость оборудования разных производителей.

Внутри центров обработки данных настраиваемые оптические аттенюаторы защищают чувствительные оптические приёмники от резких колебаний оптической мощности, повышая надёжность системы. Миниатюрные маломощные МЭМС-аттенюаторы особенно подходят для центров обработки данных высокой плотности.

Испытания и измерения: точные приборы в лаборатории

Оптические аттенюаторы являются ключевыми компонентами оптических тестовых систем. Они используются для ослабления оптических сигналов с целью установки значений и непосредственной защиты детекторов в системах тестирования производительности оптических устройств и приборов.

Во время калибровки приборов оптические аттенюаторы выполняют точное затухание сигнала для определения чувствительности устройств. Интеллектуальные настраиваемые оптические аттенюаторы с цифровым дисплеем, такие как серия FVA-T, используют микрокомпьютерное управление и напрямую отображают значение затухания, что значительно упрощает испытания.

Как выбрать правильный аттенюатор

Ключевые параметры выбора: диапазон затухания, точность и длина волны

При выборе оптического аттенюатора учитывайте следующие основные параметры:

• Диапазон затухания : требуемый уровень затухания в зависимости от области применения. Обычно диапазон 0–30 дБ удовлетворяет большинству потребностей.

• Точность затухания : для высокотехнологичных приложений может потребоваться точность до ±0,1 дБ.

• Рабочая длина волны : должна соответствовать рабочей длине волны системы, например, 850 нм, 1310 нм, 1550 нм или широкополосная.

• Вносимые потери : как можно ниже, обычно менее 1,0 дБ.

• Возвратные потери : желательно выше 45 дБ, чтобы снизить влияние отражения.

• Потери, зависящие от поляризации (PDL) : должны быть менее 0,2 дБ для систем, чувствительных к поляризации.

Особые требования для различных сценариев применения

Различные сценарии применения предъявляют особые требования к аттенюаторам:

• Лабораторные исследования : отдайте приоритет высокоточным программируемым интеллектуальным аттенюаторам.

• Телекоммуникационная сфера : требуются долговечные промышленные изделия с высокой степенью адаптации к температуре.

• Центры обработки данных : предпочтение отдается устройствам малого форм-фактора, с низким энергопотреблением и возможностью удаленного управления.

• Оборона/Авиационно-космическая промышленность : требуются температурные диапазоны военного уровня и виброустойчивая конструкция.

Стратегия баланса затрат и производительности

В условиях бюджетных ограничений сбалансируйте производительность и стоимость:

• Фиксированные аттенюаторы стоят значительно дешевле настраиваемых аттенюаторов и подходят для одноразовой настройки.

• Механические аттенюаторы обеспечивают хорошее соотношение цены и качества, но имеют ограниченный срок службы и скорость.

• МЭМС и интегрированные оптические устройства имеют более высокую первоначальную стоимость, но обеспечивают превосходную долговременную надежность и интеграцию.

Учитывайте совокупную стоимость владения (TCO), а не только стоимость покупки, включая расходы на установку, обслуживание и замену. В критически важных приложениях инвестиции в высококачественные аттенюаторы помогут избежать дорогостоящих отказов системы и простоев.

Почему стоит выбрать Fibermart

При выборе оптического аттенюатора необходимо учитывать такие факторы, как диапазон затухания, точность, рабочая длина волны, тип интерфейса и условия применения. Fibermart станет вашим идеальным выбором благодаря следующим преимуществам:

• Широкий ассортимент продукции : полный спектр от фиксированных аттенюаторов до высокоточных настраиваемых аттенюаторов.

• Высокое качество и надежность : продукция строго соответствует отраслевым стандартам, что гарантирует отличную производительность.

• Конкурентные цены : использование развитой цепочки поставок для предоставления вам экономически эффективных решений.

Заключение

Развитие технологии оптических аттенюаторов представляет собой сочетание постепенных усовершенствований и прорывных инноваций. От простого механического аттенюатора до интеллектуального электронного управления, от дискретных устройств до высокоинтегрированных модулей, оптические аттенюаторы последовательно следовали по стопам развития оптической связи.

В будущем, с применением новых материалов, новых структур и интеллектуальных алгоритмов, оптические аттенюаторы продолжат развиваться в направлении более высокой точности, более высокой скорости, меньших размеров и меньшего энергопотребления, отвечая требованиям все более сложных оптических сетей.
