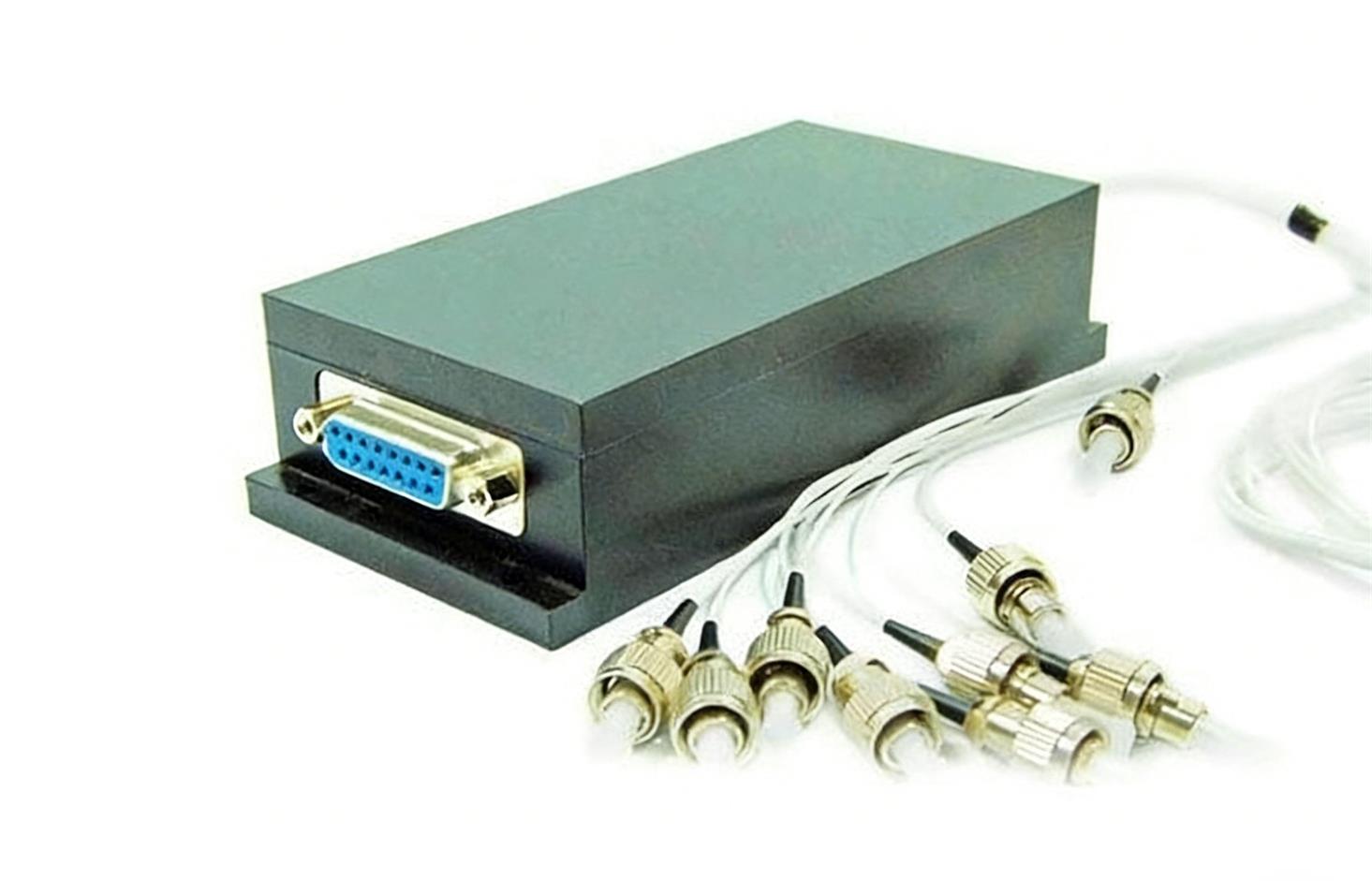

En el ámbito de las redes ópticas modernas, los conmutadores de fibra óptica son componentes indispensables que facilitan el enrutamiento dinámico de señales, la reconfiguración de la red y mecanismos de protección fiables. Estos dispositivos, disponibles en tecnologías como mecánica, MEMS y de mantenimiento de polarización (PM), operan en un amplio rango de longitudes de onda y admiten diversas configuraciones para satisfacer las demandas de sistemas de telecomunicaciones, centros de datos y laboratorios. Sin embargo, como cualquier equipo electroóptico de precisión, los conmutadores de fibra óptica pueden presentar problemas operativos que afecten al rendimiento de la red. Esta guía explora los escenarios de resolución de problemas más comunes y ofrece soluciones prácticas para resolverlos eficazmente.
Pérdida de inserción excesiva
La pérdida de inserción, la reducción de la potencia de la señal a medida que la luz viaja a través de un conmutador de fibra óptica, es una métrica crítica de rendimiento. Una pérdida de inserción excesiva puede provocar degradación de la señal, reducción de las distancias de transmisión e inestabilidad de la red.
Posibles causas

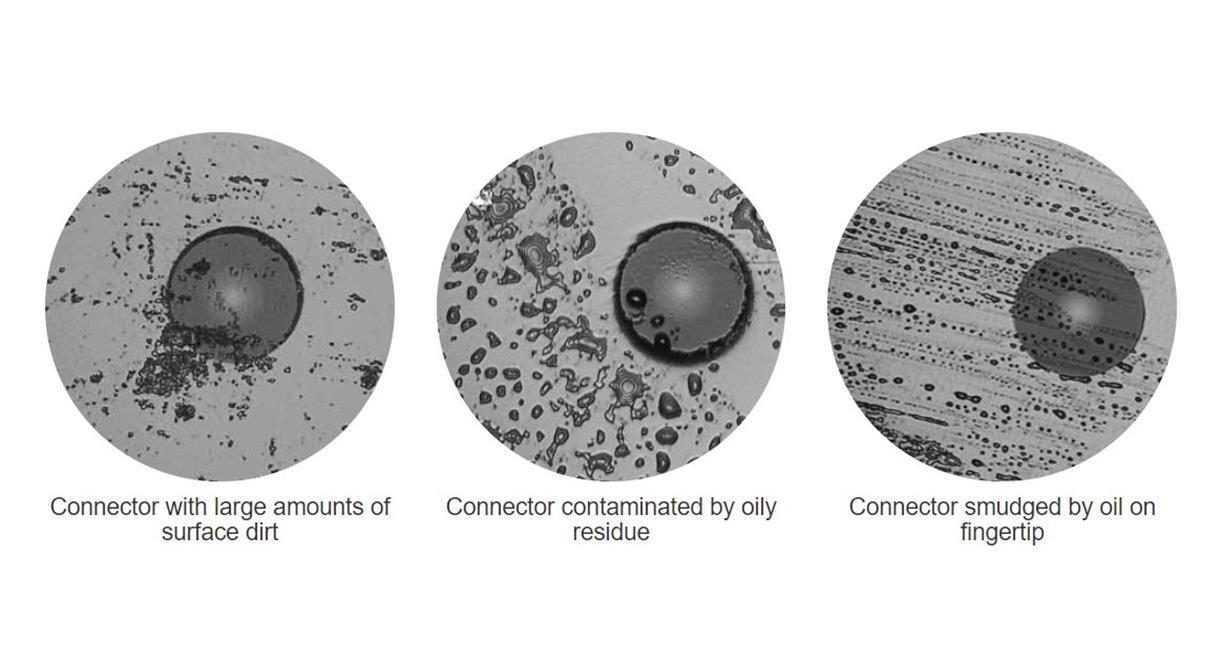

● Conectores de fibra contaminados o dañados: el polvo, el aceite o los rayones en el extremo de la férula interrumpen la propagación de la luz, lo que aumenta la pérdida.
● Desalineación de los puertos de fibra: el desgaste mecánico o la instalación incorrecta pueden cambiar las posiciones de las fibras, provocando fugas de luz en los puntos de conexión.
● Componentes internos degradados: con el tiempo, los espejos MEMS o los actuadores mecánicos pueden sufrir fatiga, lo que afecta la precisión de la trayectoria de la luz.
● Operar fuera de las longitudes de onda especificadas: usar el interruptor más allá de su rango de longitud de onda diseñado (por ejemplo, 460 nm a 1550 nm para modelos estándar) aumenta la pérdida.
Pasos para la solución de problemas
Limpie bien los conectores con toallitas sin pelusa y líquido limpiador para fibra óptica. Inspeccione el extremo con un microscopio de fibra para comprobar que no haya contaminación residual.
● Verifique la correcta alineación de los puertos reacomodando las fibras y comprobando que estén bien enganchadas. En el caso de los switches de montaje en rack, asegúrese de que la unidad esté nivelada y firmemente montada para evitar desalineaciones causadas por vibraciones.
Consulte el informe de pruebas del switch (todos los switches de fibra óptica de fabricantes reconocidos se someten a pruebas exhaustivas) para confirmar las especificaciones de pérdida de inserción. Si los valores superan los límites, contacte con el soporte técnico para reemplazar el componente.
Asegúrese de que la longitud de onda de funcionamiento coincida con el rango nominal del conmutador. Ajuste la fuente de señal para que coincida con la banda de longitud de onda óptima del conmutador (p. ej., 850-1310 nm para aplicaciones multimodo).
Bajo rendimiento de diafonía

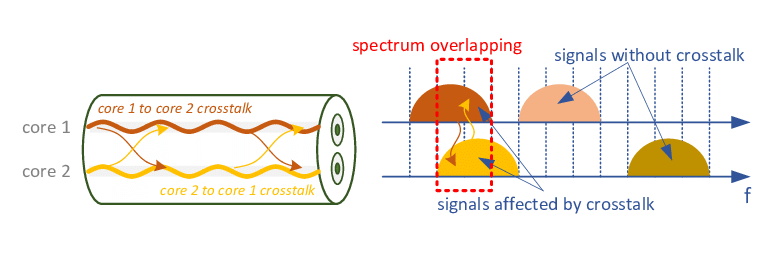

La diafonía se refiere a la fuga de señal no deseada entre canales adyacentes, lo que compromete la integridad de los datos. Para los conmutadores de fibra óptica, las especificaciones estándar de diafonía son ≥55 dB para fibras monomodo (SM) y ≥35 dB para fibras multimodo (MM); las desviaciones de estos valores indican un problema.
Posibles causas

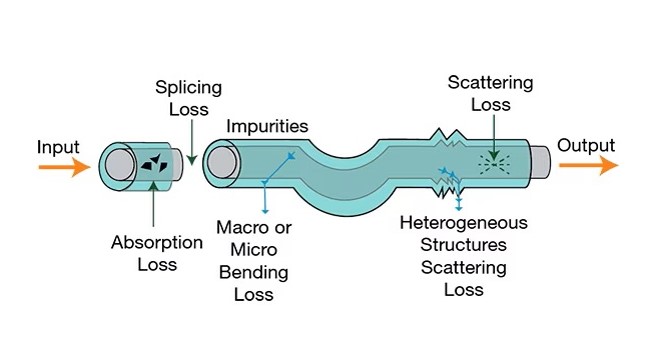

● Revestimiento de fibra dañado: los rayones o grietas en el revestimiento de fibra permiten que la luz escape a los canales vecinos.
● Diseño de matriz de conmutación defectuoso: Es posible que las estructuras mecánicas o MEMS de baja calidad no aíslen completamente los canales durante la conmutación.
● Sobrecargar el conmutador con una potencia de entrada excesiva: los niveles altos de potencia pueden provocar fugas de señal a través de los canales.
Pasos para la solución de problemas
Inspeccione las fibras para detectar daños físicos. Reemplace las fibras con revestimiento dañado para restaurar el aislamiento.
● Verifique la certificación del interruptor (CE, RoHS, FCC, ISO9001) para garantizar el cumplimiento de las normas de diafonía. Los interruptores sin certificación pueden presentar defectos de diseño deficientes.
● Reduzca la potencia de entrada al rango recomendado por el interruptor. Utilice un medidor de potencia óptica para controlar los niveles y evitar sobrecargas.
● Para los conmutadores de fibra óptica basados en MEMS, restablezca el dispositivo a su configuración de calibración de fábrica para realinear los espejos internos y mejorar el aislamiento del canal.
Respuesta de conmutación lenta
El tiempo de conmutación, es decir, la duración de la redirección de una señal de un puerto a otro, es crucial para aplicaciones en tiempo real como la protección de la red. La mayoría de los conmutadores de fibra óptica tienen un tiempo de conmutación inferior a 10 ms; retrasos superiores pueden causar interrupciones del servicio.
Posibles causas
● Problemas de suministro de energía: el voltaje insuficiente (por ejemplo, por debajo de 5 V para mini interruptores) o las fuentes de energía inestables obstaculizan el rendimiento del actuador.
● Errores de la interfaz de control: Las conexiones RS232, USB o TTL defectuosas impiden la comunicación oportuna entre el interruptor y el sistema de control.
● Atasco mecánico: los residuos o el desgaste en los interruptores mecánicos pueden obstruir el movimiento del actuador, lo que ralentiza los tiempos de respuesta.

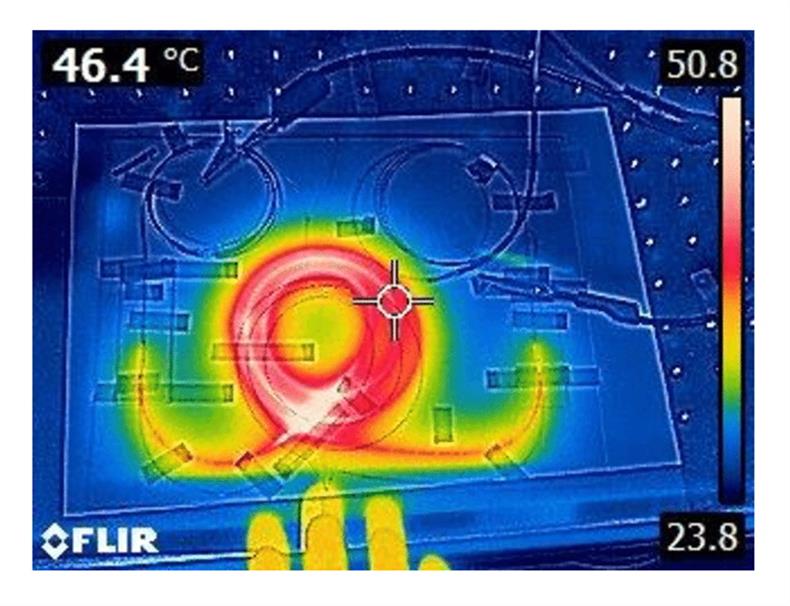

● Sobrecalentamiento: el funcionamiento prolongado a temperaturas superiores al rango nominal (-40 a 85 °C) degrada el rendimiento del componente.
Pasos para la solución de problemas
● Verifique que la fuente de alimentación cumpla con los requisitos del interruptor (p. ej., 5 V para modelos sin enclavamiento). Utilice una fuente de alimentación regulada para garantizar un voltaje estable.
● Inspeccione los cables de control para detectar daños o conexiones sueltas. Reinstale los controladores de las interfaces USB/RS232 y pruebe la comunicación con el software de diagnóstico.
● En el caso de interruptores mecánicos, limpie con cuidado los componentes internos (si son accesibles) para eliminar residuos. Evite desmontarlos si están en garantía; contacte con el servicio técnico para obtener un servicio profesional.

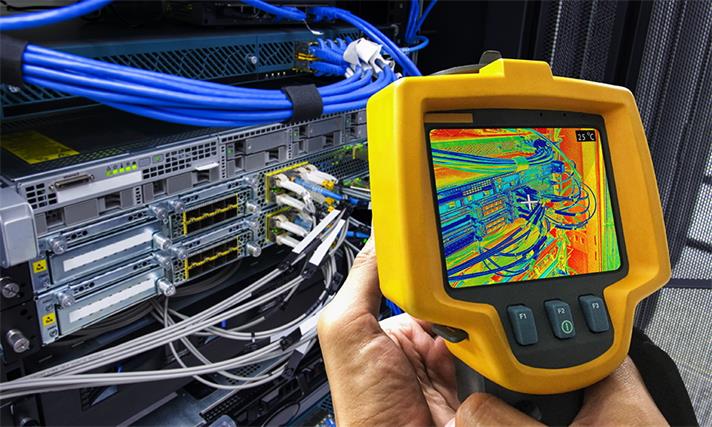

Asegúrese de que el interruptor funcione dentro del rango de temperatura especificado. Mejore la ventilación de las unidades de montaje en rack o reubique los interruptores de sobremesa lejos de fuentes de calor.
Falla en el mantenimiento de la polarización (conmutadores de fibra óptica PM)
Los conmutadores de fibra óptica con mantenimiento de polarización (PM) están diseñados para preservar la polarización de la señal, algo fundamental para aplicaciones sensibles como las redes de sensores. La pérdida del control de polarización indica un conjunto específico de problemas.
Posibles causas

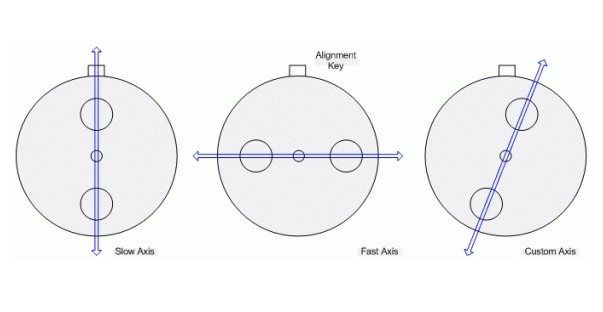

● Desalineación de los ejes de las fibras de PM: las fibras de PM requieren una alineación precisa de sus ejes lento/rápido; incluso pequeños cambios alteran la polarización.
● Componentes de polarización interna degradados: el desgaste o daño en las ópticas específicas de PM (por ejemplo, elementos birrefringentes) reduce la retención de la polarización.
● Tipos de fibra incompatibles: el uso de fibras que no son PM con un interruptor PM o viceversa anula las capacidades de mantenimiento de la polarización.
Pasos para la solución de problemas

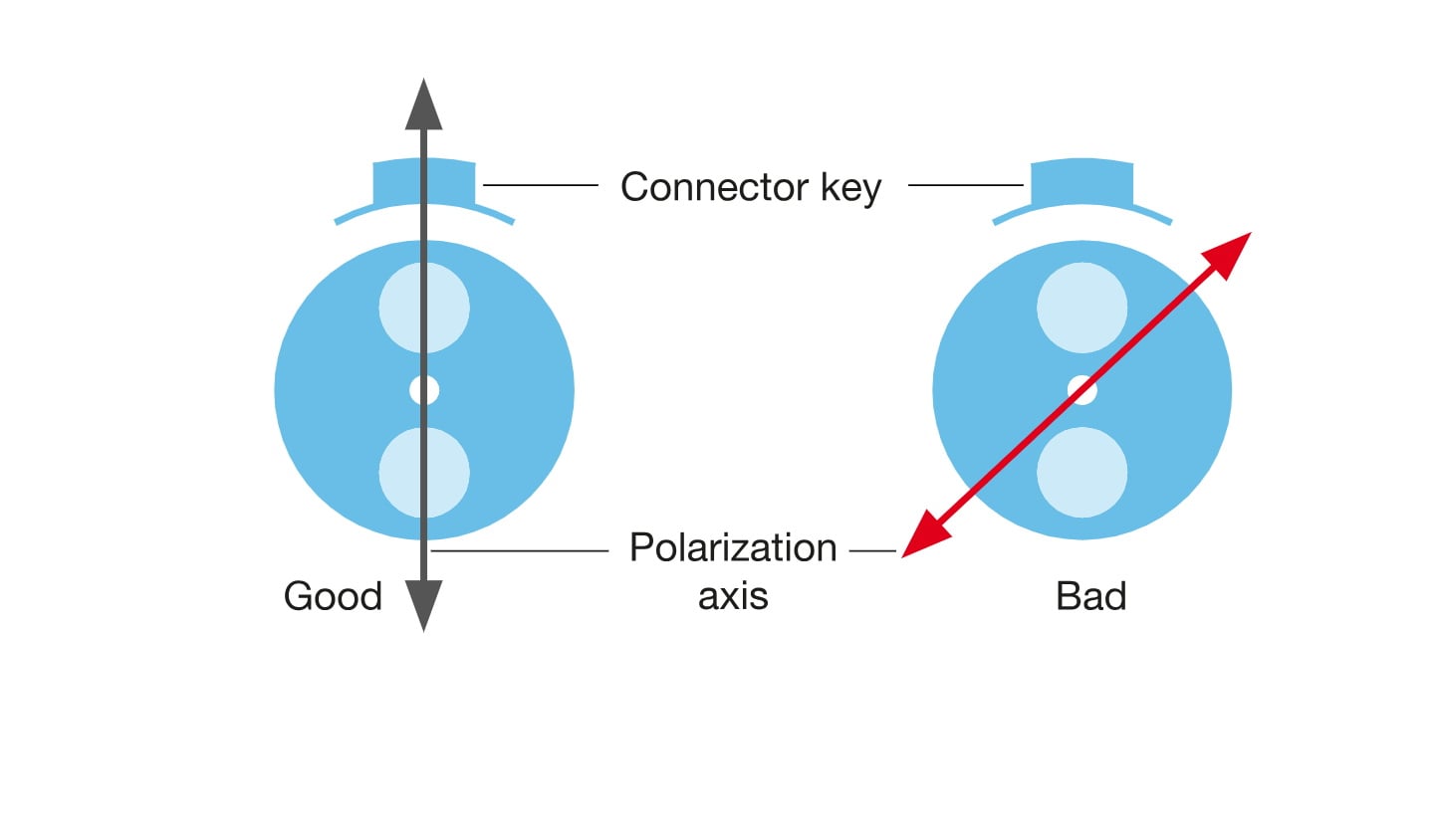

Utilice un controlador de polarización para alinear los ejes de la fibra PM. Asegúrese de que la dirección de polarización de la fibra coincida con los requisitos de entrada/salida del conmutador.
● Verifique la especificación de PDL (pérdida dependiente de la polarización) del interruptor (≤0,2 dB para modelos de alto rendimiento). Si la PDL excede los límites, reemplace el interruptor o los componentes internos del PM.
● Confirme la compatibilidad entre la fibra y el conmutador. Los conmutadores de fibra óptica PM deben combinarse con fibras PM (p. ej., PM1550 nm) para mantener el control de la polarización.
Interfaz de control que no responde
Los conmutadores de fibra óptica se basan en interfaces de control estándar (RS232, USB, TTL) para su integración en sistemas automatizados. Una interfaz que no responde impide la operación y configuración remotas.
Posibles causas
● Controladores obsoletos o incompatibles: es posible que los controladores de software antiguos no se comuniquen con los sistemas operativos modernos.
● Daño en el puerto físico: los pines doblados en los puertos RS232 o los conectores USB defectuosos interrumpen la transmisión de la señal.
● Configuraciones incorrectas: las velocidades en baudios, los bits de paridad o las configuraciones de protocolo no coincidentes (por ejemplo, niveles de voltaje TTL) impiden la comunicación.
Pasos para la solución de problemas
● Descargue e instale los controladores más recientes desde el sitio web del fabricante. Asegúrese de que sean compatibles con su sistema operativo (Windows, Linux, etc.).
Inspeccione los puertos de control para detectar daños físicos. Reemplace los cables dañados o utilice puertos alternativos (por ejemplo, cambie de RS232 a USB) si están disponibles.
● Verifique la configuración con el manual de usuario del switch. Asegúrese de que la velocidad en baudios (p. ej., 9600 bps) y los parámetros de protocolo coincidan entre el switch y el sistema de control.
● Pruebe la interfaz con herramientas de diagnóstico. Para conexiones USB, utilice el administrador de dispositivos para confirmar el reconocimiento; para conexiones RS232, utilice un terminal serie para enviar comandos de prueba.
Conclusión
Los conmutadores de fibra óptica son fundamentales para la fiabilidad y flexibilidad de las redes ópticas modernas, pero un mantenimiento y una resolución de problemas adecuados son esenciales para maximizar su rendimiento. Al abordar problemas comunes como la pérdida de inserción excesiva, la diafonía deficiente, la conmutación lenta, la pérdida de polarización y las interfaces que no responden, los operadores de red pueden garantizar el enrutamiento ininterrumpido de la señal y la estabilidad del sistema. La inspección periódica, el cumplimiento de las especificaciones operativas y el uso de dispositivos certificados de alta calidad son clave para minimizar el tiempo de inactividad. Al resolver problemas, consulte siempre la documentación del fabricante y solicite asistencia técnica para problemas complejos, garantizando así que sus conmutadores de fibra óptica sigan ofreciendo un rendimiento óptimo durante años.
