Guía de conectores de fibra óptica

Se han creado e introducido en el mercado al menos 100 tipos de conectores de fibra óptica por varios fabricantes desde 1980 y todos ellos hacen básicamente el mismo trabajo: acoplar dos extremos de fibras sin hacerlo permanente, alineando diminutas fibras de vidrio para que los pulsos de luz puedan viajar a través de ellas.





La virola: Es el componente más importante de los conectores de fibra óptica, ya que sujeta la fibra de vidrio. Está hecha de cerámica, plástico de alta calidad o metal. Según el pulido de sus virolas, los conectores de fibra óptica se pueden clasificar en:



PC (Contacto Físico): Los conectores PC están pulidos con una ligera curvatura, lo que reduce los espacios de aire entre las fibras. Deben tener una pérdida de retorno óptica (ORL) de al menos 40 dB o superior, según un informe de Berkeley Nucleonics Corporation.

UPC (Contacto Ultrafísico): Los conectores UPC también tienen un extremo convexo, pero un acabado superficial más fino. Su ORL es de 50 dB o superior, lo que los hace fiables para la transmisión de señales de TV y datos.

APC (Contacto Físico Angulado): Los conectores APC tienen un corte en ángulo de 8° en sus férulas, lo que aumenta la estanqueidad de las conexiones entre fibras ópticas. Las normas de la industria indican que los conectores APC deben tener un ORL de 60 dB o superior.

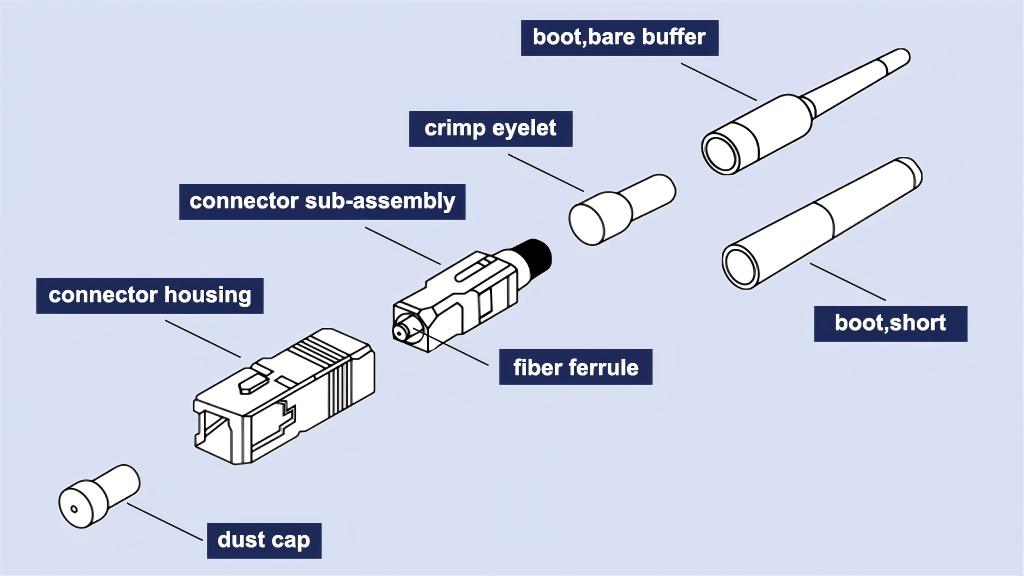

Cuerpo del conector: Es la estructura que alberga la férula, el mecanismo de acoplamiento y la funda. Está hecho de plástico o metal.





Mecanismo de acoplamiento: Une el conector con el dispositivo al que se va a conectar. Un informe de Meridian Technologies indica que el mecanismo de acoplamiento puede ser de tipo push-pull o de bayoneta.



Según el código de color TIA 568, los conectores con cuerpos o botas de color beige funcionan con fibra multimodo, los azules con fibra monomodo y el verde es para conectores APC, dice la Guía de identificación de conectores de la Asociación de fibra óptica.



Para que un conector de fibra óptica sea considerado el mejor, debe tener baja pérdida de inserción, bajo costo y ser fácil de terminar.

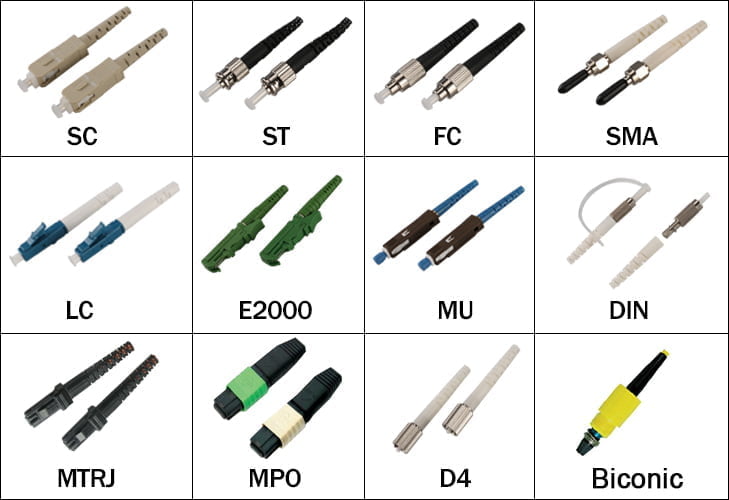

Diseñado por Nippon Telephone and Telegraph (NTT), el FC es una férula de cerámica de zirconio de 2,5 mm que se fija mediante un mecanismo de tuerca roscada. Está disponible para fibra monomodo y multimodo, pero se utiliza ampliamente en aplicaciones monomodo y en redes de comunicación de fibra óptica de alta velocidad. También se utiliza en entornos con alta vibración gracias a su cuerpo roscado. Su pérdida de inserción es de 0,3 dB.



El ST fue creado y licenciado por AT&T y sigue siendo uno de los conectores más populares en cableado comercial, para aplicaciones interiores o sistemas de líneas largas. Sujeta la fibra con una férula de cerámica, plástico o metal de 2,5 mm que se mantiene en su lugar mediante un montaje de bayoneta de "conexión y desconexión", lo que ha hecho que los técnicos también lo denominen "conexión y torsión", "conexión y torsión" o "conexión simple". Presenta una pérdida de inserción de aproximadamente 0,5 dB.



El conector SC fue creado por la compañía japonesa de telecomunicaciones NTT, pero al principio no se generalizó debido a su elevado coste. Su férula de 2,5 mm utiliza un sistema de unión pull-on/pull-off que sujeta las fibras monomodo con precisión, lo que le ha valido el nombre de conector "Set and Click" y "Stab and Click". Este conector se utiliza para telecomunicaciones y televisión por cable analógica. Tiene una pérdida de conexión típica de 0,25 dB.



Los conectores SC, ST y FC comparten el mismo tamaño de férula, lo que permite unirlos entre sí mediante adaptadores de acoplamiento híbridos.



El conector LC, también conocido como conector pequeño, fue creado por Lucent Technologies y se utiliza ampliamente en aplicaciones monomodo gracias a su terminación sencilla con cualquier adhesivo y su excelente rendimiento. Cuenta con una férula de zirconio de 1,25 mm con mecanismo de pestaña de retención y una pérdida de inserción típica de 0,10 dB. Su pequeño tamaño reduce el espacio necesario para los paneles de conexión en un 50 %, en comparación con los conectores SC o ST.



El MTRJ es un conector dúplex, lo que significa que admite dos fibras simultáneamente. Su cuerpo y casquillo son de plástico y cuenta con versiones macho y hembra que se fijan mediante pines. El MTRJ solo funciona con fibra óptica multimodo.



El RJ45 es un conector estándar de 8 pines. Se utiliza normalmente para la transmisión de datos en redes Ethernet o para conectar un panel de conexión a un conmutador de red. También se utiliza en conexiones de internet de banda ancha LAN y ADSL.



No es un conector de fibra, pero en un mundo con conexiones UTP estandarizadas, es importante para la lista y vale la pena mencionarlo.



Es un conector multifibra que reúne de 12 a 24 fibras en una única férula rectangular y se utiliza para conexiones ópticas paralelas de 40 Gb a 100 Gb. Está disponible en versiones UPC y APC. Un conector MPO macho tiene dos pines en la punta de la férula, mientras que los conectores hembra tienen dos orificios. Su pérdida de inserción típica es de 0,25 dB.



Ninguna tienda ni ningún técnico parece coincidir al preguntar "¿Cuáles son los conectores de fibra óptica más populares?". No existe información verificada para una pregunta tan frecuente. Por lo tanto, decidimos investigarlo buscando en todas las tiendas de equipos de fibra óptica que nos permitieran comprobar cuáles eran sus productos más populares. Con la información de Beyondtech y los datos recopilados, descubrimos que...





El conector SC es el conector más popular en el 34% de las tiendas online visitadas.

Conector LC en 32%

Conector ST en 28%

Conector FC al 6%.
