Soluciones de cable MTP

Los centros de datos y los clústeres de servidores en constante expansión han creado una enorme demanda de mayor ancho de banda y mayor eficiencia espacial.





Los conectores multifibra Push-On (MPO) han respondido a la necesidad y proporcionan hasta 24 o más fibras en un solo conector, alcanzando velocidades de transmisión de datos de hasta 100 Gbps o más. Lo mejor es que el conector ocupa aproximadamente el mismo espacio que un conector SC simplex. Los MPO están allanando el camino para una mayor velocidad de transmisión de datos y una mayor densidad de rack.





MTP® es una marca registrada de US Conec, comercializada como un " conector MPO de alto rendimiento con múltiples mejoras de ingeniería para optimizar el rendimiento óptico y mecánico en comparación con los conectores MPO genéricos". MTP y MPO se suelen usar indistintamente y se considera una marca comercial generalizada. Tanto MTP como MPO están disponibles en opciones estándar o Elite/de baja pérdida. fiber-mart.com termina nuestros cables con conectores MPO y MTP, así que asegúrese de consultar con nuestro equipo de ventas si necesita conectores MTP originales de US Conec.



Pérdida de inserciónPérdida de inserción típicaPérdida de inserción máxima

Estándar MPO/MTP MM:< 0,2 dB< 0,4 dB

MPO / MTP MM Elite / Baja pérdida:< 0,1 dB< 0,3 dB

MPO y MTP en centros de datos y más allá

Muchos conmutadores, servidores y otros equipos de red incorporan puertos de fibra óptica. Cada vez se distribuye más hardware con puertos QSFP/QSFP+/SR4/CFP/CXP, y los cables de fibra MPO se están convirtiendo en un requisito en estos campos. Sin embargo, los centros de datos no tienen el monopolio de esta tecnología.



Cualquier persona que trabaje con una gran cantidad de fibra y prefiera ahorrar espacio es un buen candidato para la tecnología MPO. Grandes haces de cientos de fibras, cables troncales, se empalman en pigtails. El método tradicional consistía en usar un cable de distribución o cables dúplex para conectar el cable troncal a la infraestructura. Con la tecnología MPO, puede conectar los cables de fibra una sola vez y luego enrutar el resto con cables troncales y de distribución MPO, minimizando así la cantidad de conectores y cables.



fiber-mart.com ofrece cables troncales multiconectores MTP/MPO, cables de conexión, pigtails, loopbacks, casetes, cables fanout y más.



Si bien el modo único está optimizado para la transferencia de datos de largo alcance, los modos múltiples están diseñados teniendo en mente la optimización de corto alcance y gran ancho de banda (Explicación del modo único y el modo múltiple).





OM1 es un núcleo de fibra de 62,5/125 µm, con una cubierta generalmente revestida de naranja. Se suele encontrar en aplicaciones antiguas donde el alto ancho de banda no es una prioridad.

OM2 es la primera variante de 50/125 µm, generalmente también naranja, pero poco utilizada. OM2 ofrece una mejora modesta respecto a OM1; sin embargo, OM3 es muy superior y su coste no es mucho mayor.

OM3 es una variante optimizada para láser del multimodo 50/125 µm y es el primer modo de fibra que admite Ethernet de 10 Gb/40 Gb/100 Gb.

OM4 es una incorporación reciente a la gama que ofrece un mayor alcance que OM3. Cabe destacar que OM3 y OM4 son compatibles entre sí, y aunque OM4 solo es necesario para distancias que superan las capacidades de OM3, también puede utilizarse para conexiones más cortas.

Variantes multimodo: 10 GB, 40 GB, 40 GB (QSFP+ eSR4), 100 GB (24 fibras)

OM1: 33m N/A N/A N/A

OM2: 82m N/A N/A N/A

OM3: 300m 100m 330m 100m

OM3: 400m 150m 550m 150m

Estándares de fiber-mart.com

Los cables de 12 fibras, OM3 y MPO de quality fiber-mart.com utilizan fibra Corning® ClearCurve® optimizada por láser, insensible a las curvaturas. Este tipo de fibra permite curvaturas más cerradas en los cables, lo que permite un tendido sin preocupaciones. La fibra se presenta en forma de cable de microdistribución de 12 fibras de 3 mm, con revestimiento plenum color aguamarina, apto para zonas de tuberías verticales y plenum. El formato de microdistribución utiliza 12 fibras en un revestimiento de tubo holgado con hilo protector de aramida, lo que proporciona mayor flexibilidad y un tamaño más compacto que el cable plano tradicional.



También podemos fabricarlos según sus especificaciones personalizadas, incluyendo el uso de una marca de fibra diferente, un tipo de revestimiento diferente o incluso un cable suministrado por el cliente. Disponemos de opciones como OM4, revestimiento LSZH, cable plano, cable blindado, cable para interior/exterior y más. Por favor, llame a uno de nuestros representantes de ventas para hablar sobre sus necesidades. Tenga en cuenta que los cables MPO funcionan mejor con fibras sueltas, por lo que las fibras con un revestimiento compacto podrían no ser adecuadas para este propósito.



Los géneros MPO pueden resultar contradictorios para quienes se inician en la tecnología. Los cables MPO tienen un conector, por lo que deben ser machos, y los transceptores tienen un puerto, por lo que deben ser hembras, ¿verdad? ¡Incorrecto en ambos casos!

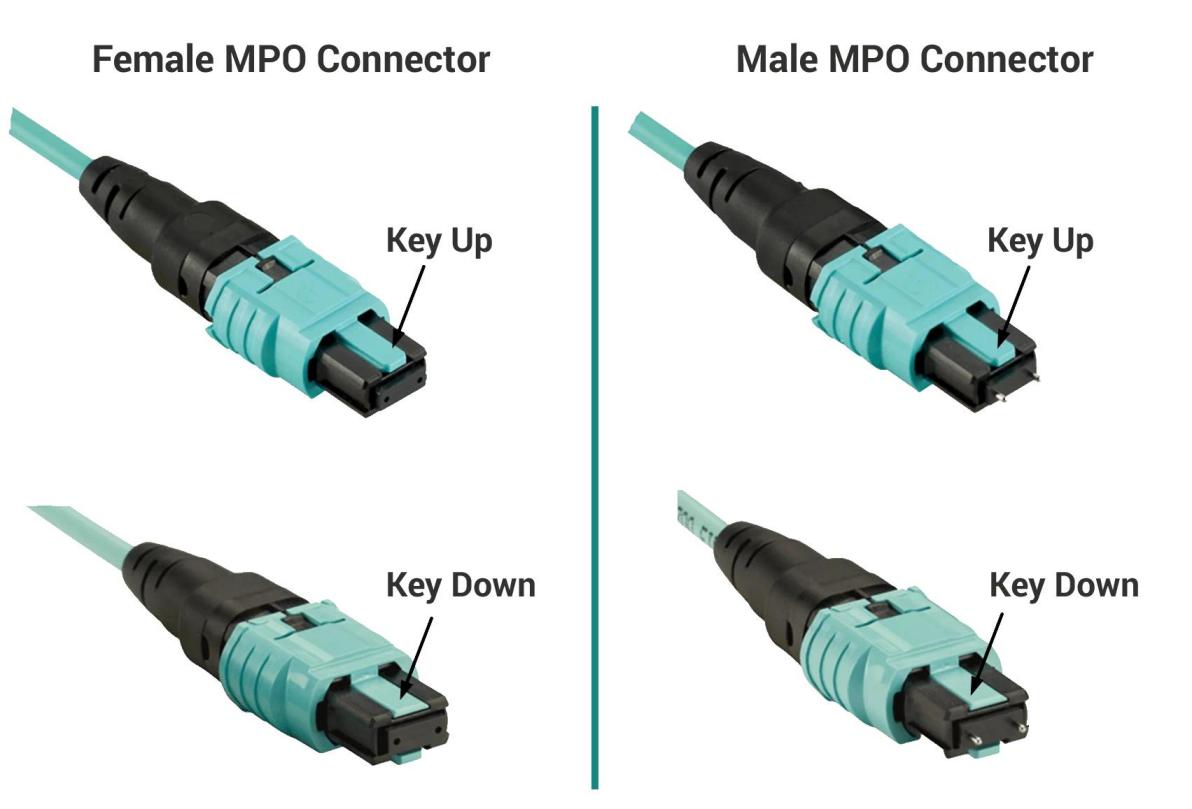

Los conectores MPO se clasifican según las clavijas guía en el extremo del conector y requieren un conector macho y uno hembra para su correcta conexión. Los conectores MPO utilizan un adaptador de "manguito cilíndrico" que simplemente une un conector MPO macho y uno hembra. Las clavijas guía macho encajan en los orificios hembra para garantizar una alineación precisa de la fibra. Intentar conectar dos conectores hembra dará como resultado una conexión aparentemente segura, pero con una pérdida extremadamente alta, y intentar conectar dos conectores macho probablemente dañará uno o ambos conectores debido al choque de las clavijas guía.



Los transceptores y casetes incluyen un adaptador de manguito integrado, y el estándar de la industria es una conexión macho en el interior. Por lo tanto, el estándar para cables es hembra a hembra. Sin embargo, esto cambia cuando se necesita extender un cable o conectar dos. En ese caso, se necesita un cable macho a hembra y un adaptador. Si está diseñando un cable troncal MPO multiferrula, podría considerar fabricarlo macho a macho y luego conectarlo a su hardware con cables hembra a hembra. Ofrecemos todas las combinaciones de géneros; contáctenos con sus necesidades y podremos personalizarlos.



Casetes:Puerto macho

Transceptores: Puerto Masculino

Cables de conexión: hembra a hembra

Cables extensores: macho a hembra

Cables troncales: macho a macho (mezcla personalizada)

Llaves y puntos

Los conectores MPO tienen una chaveta en uno de los lados planos, añadida por el cuerpo, cuya orientación determina la polaridad del cable. Los conectores MPO y MTP también tienen un punto blanco en un lado que indica la ubicación de la fibra 1.



La clave y el género se asignan casi al final del proceso de fabricación de un MPO, al añadir el kit de cuerpo. fiber-mart.com puede cambiar el género o la polaridad de los cables MPO terminados del Método A al Método B y viceversa. Tenga en cuenta que no es posible invertir la polaridad con un cable MPO monomodo, ya que estos casquillos tienen un pulido en ángulo de 8°. Por esta misma razón, los cables MPO monomodo no se pueden utilizar con adaptadores de "inversión de polaridad" con clave alineada. Este proceso conlleva el riesgo de romper las delicadas fibras del interior del cuerpo del MPO, incluso para profesionales cualificados, por lo que este servicio puede tener un coste.
