Cable de mantenimiento de polarización

En el cambiante panorama de las comunicaciones ópticas, la fotónica de precisión y las tecnologías de detección avanzadas, mantener la polarización de la luz se ha convertido en un requisito indispensable para los sistemas de alto rendimiento. En el corazón de esta capacidad se encuentra el  Cable de Mantenimiento de Polarización , un componente óptico especializado, meticulosamente diseñado para abordar las limitaciones inherentes de las fibras monomodo estándar. A diferencia de los cables ópticos convencionales, que sufren dispersión aleatoria de la polarización debido a imperfecciones de fabricación (como microirregularidades en el núcleo de la fibra) y a las tensiones ambientales externas (incluidas las fluctuaciones de temperatura, la vibración mecánica y la flexión), el Cable de Mantenimiento de Polarización está diseñado para preservar una polarización lineal estable a lo largo de largas distancias de transmisión. Esta característica única lo hace indispensable para aplicaciones donde incluso la más mínima desviación de polarización puede comprometer la precisión del sistema, la integridad de la señal o la fiabilidad operativa.

¿Qué diferencia al cable que mantiene la polarización de los cables ópticos estándar?

Para apreciar plenamente el valor del cable de mantenimiento de polarización, es fundamental comprender primero las deficiencias de las fibras monomodo, ampliamente utilizadas en las comunicaciones ópticas generales. Las fibras monomodo estándar están optimizadas para la transmisión eficiente de datos a largas distancias, pero carecen de mecanismos para estabilizar la polarización de la luz, lo que crea deficiencias que el cable de mantenimiento de polarización está diseñado específicamente para cubrir.

La limitación de las fibras monomodo estándar

Las fibras monomodo estándar se basan en un núcleo de sílice uniforme para guiar la luz, pero este diseño las hace vulnerables a la aleatorización de la polarización. A medida que la luz se propaga a través de la fibra, interactúa con defectos microscópicos en la estructura de sílice (p. ej., límites desiguales entre el núcleo y el revestimiento) y perturbaciones externas (p. ej., oscilaciones de temperatura o flexiones accidentales). Estas interacciones hacen que el estado de polarización de la luz se disperse aleatoriamente, cambiando entre diferentes orientaciones a medida que la señal viaja. Para la transferencia básica de datos (como la conectividad a internet o la transmisión de video), esta aleatorización suele ser insignificante, ya que las señales digitales se pueden reconstruir incluso con pequeñas variaciones de polarización. Sin embargo, para los sistemas que dependen de un control preciso de la polarización (como la comunicación óptica coherente, los giroscopios de fibra óptica o la imagen sensible a la polarización), esta aleatoriedad es catastrófica, ya que provoca distorsión de la señal, errores de medición o un fallo completo del sistema.

La ventaja de ingeniería del cable que mantiene la polarización

El cable de mantenimiento de polarización supera este desafío mediante un diseño innovador de fibra, centrado en la creación de un eje preferente para la propagación de la luz. Este eje ancla el estado de polarización y resiste las perturbaciones externas, garantizando así la conservación de la polarización lineal. Dos enfoques de ingeniería principales logran esto:

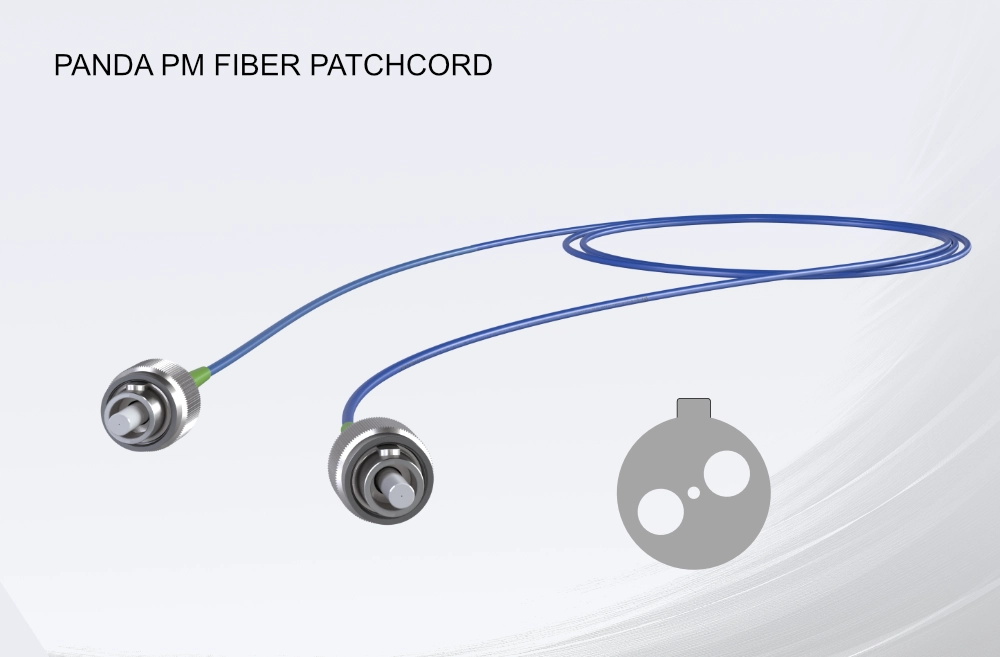

Birrefringencia inducida por tensión: El revestimiento de la fibra incorpora componentes que aplican tensión (p. ej., varillas de vidrio dopado con boro) que crean una diferencia direccional en el índice de refracción. Esta diferencia obliga a la luz a propagarse a lo largo de uno de dos ejes distintos (el "eje lento" o el "eje rápido"), fijando su polarización.

Birrefringencia geométrica: El núcleo de la fibra tiene una forma asimétrica (p. ej., una sección transversal elíptica) en lugar del núcleo circular de las fibras estándar. Esta asimetría crea rutas de propagación únicas para diferentes estados de polarización, lo que evita la dispersión aleatoria.

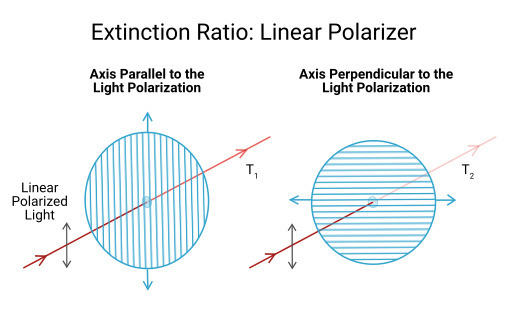

Una métrica clave de rendimiento que distingue a los cables de mantenimiento de polarización de alta calidad es la relación de extinción, una medida de la eficacia con la que el cable conserva el estado de polarización deseado. Una relación de extinción más alta (normalmente de 25 dB o más para cables de grado industrial) indica una diafonía mínima entre los ejes de polarización, lo que garantiza que la luz transmitida conserve su integridad incluso en entornos difíciles. Fabricantes de renombre como FiberMart garantizan que sus cables de mantenimiento de polarización cumplen o superan los estándares de la industria en cuanto a relación de extinción, lo que los hace fiables para aplicaciones de misión crítica.

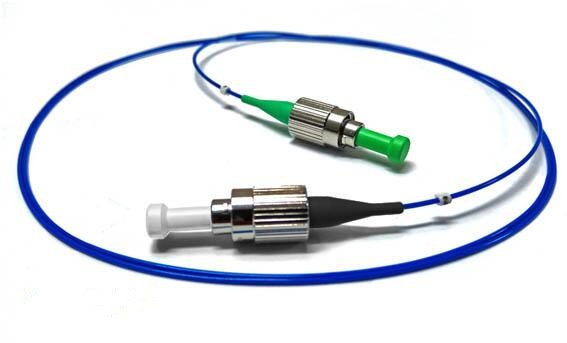

Configuraciones versátiles de cables de mantenimiento de polarización

Una de las ventajas más atractivas del cable de mantenimiento de polarización es su excepcional flexibilidad de configuración, que le permite adaptarse a los requisitos únicos de diversas industrias y casos de uso. Proveedores líderes como FiberMart ofrecen una amplia gama de opciones de personalización, lo que garantiza que el cable se ajuste a las necesidades específicas de cada aplicación, desde configuraciones compactas de laboratorio hasta implementaciones robustas en exteriores.

Diámetro de la fibra: adaptado a los entornos de instalación

El diámetro de la fibra influye directamente en la compatibilidad del cable con los dispositivos y su resiliencia en diferentes entornos. El cable de mantenimiento de polarización está disponible en tres opciones principales de diámetro:

Fibra desnuda de 250 µm: Esta configuración ultrafina carece de revestimiento protector, lo que la hace ideal para su integración en dispositivos compactos con limitaciones de espacio. Se utiliza comúnmente en sensores miniaturizados, microláseres y módulos fotónicos de alta densidad, donde su pequeño perfil permite su integración en espacios reducidos (p. ej., dispositivos de laboratorio en un chip o configuraciones de fotónica cuántica).

Fibra con recubrimiento de 900 µm: Equipada con un fino recubrimiento de polímero, esta variante añade una capa de protección contra la humedad, el polvo y la abrasión leve. Es ideal para aplicaciones en interiores, como la conexión de componentes ópticos en centros de datos, laboratorios de investigación o equipos de diagnóstico por imagen, donde el cable no está expuesto a condiciones ambientales extremas.

Cable revestido de 3 mm: Esta opción robusta cuenta con una gruesa cubierta exterior (normalmente de PVC o materiales de baja emisión de humo y libres de halógenos) que soporta condiciones adversas. Resiste temperaturas extremas (de -40 °C a 85 °C), radiación UV, exposición a sustancias químicas e impactos mecánicos, lo que lo hace ideal para enlaces de telecomunicaciones en exteriores, sistemas de detección industriales o aplicaciones aeroespaciales.

Tipos de conectores: cómo garantizar una integración perfecta del sistema

Los conectores son fundamentales para conectar el cable de mantenimiento de polarización a otros componentes ópticos (p. ej., láseres, detectores o PIC). Para soportar diversos sistemas, los proveedores ofrecen una gama de opciones de conectores, cada una optimizada para necesidades de rendimiento específicas:

Figura 1: Conectores de pulido UPC

Figura 2: Conectores de pulido de APC

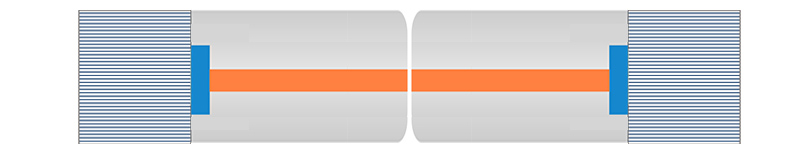

Figura 3: Conectores de pulido de PC

FC/UPC y FC/APC: Estos conectores roscados proporcionan una conexión segura y resistente a las vibraciones, ideal para entornos de alto riesgo como la navegación aeroespacial o la maquinaria industrial. La variante APC (Contacto Físico Angulado) incluye una férula angular pulida que minimiza la retrorreflexión, un requisito clave para sistemas láser de alta potencia (p. ej., láseres médicos o herramientas de corte industriales).

SC/UPC y SC/APC: Estos conectores push-pull son fáciles de instalar y desmontar, lo que los hace populares en centros de datos y laboratorios donde puede ser necesaria una reconfiguración frecuente. Su diseño sencillo reduce el tiempo de configuración y mantiene una transferencia de señal fiable.

Conectores LC: Estos conectores de formato pequeño están diseñados para aplicaciones de alta densidad, como paneles de conexión de fibra óptica o transceptores ópticos compactos. Su tamaño compacto permite más conexiones por unidad de espacio, una ventaja crucial en centros de datos con espacio de rack limitado.

Compatibilidad de longitud de onda: compatibilidad de componentes ópticos

El cable de mantenimiento de polarización está diseñado para funcionar en longitudes de onda específicas, lo que garantiza la compatibilidad con los componentes ópticos que conecta. Los principales proveedores ofrecen cables optimizados para longitudes de onda que abarcan desde el espectro visible hasta el infrarrojo cercano:

460 nm (azul visible): se utiliza en aplicaciones biotecnológicas (por ejemplo, imágenes de fluorescencia) y sensores de precisión.

630 nm (rojo visible): ideal para herramientas de alineación industrial y sistemas láser de baja potencia.

780 nm (infrarrojo cercano): común en equipos de prueba de telecomunicaciones e investigación en óptica cuántica.

980 nm: una longitud de onda de bombeo clave para amplificadores de fibra dopada con erbio (EDFA) en redes de larga distancia.

1310 nm y 1550 nm: las longitudes de onda principales para las telecomunicaciones, siendo 1550 nm la preferida para enlaces de larga distancia debido a su menor atenuación.

Aplicaciones clave del cable de mantenimiento de polarización

Las capacidades únicas del cable de mantenimiento de polarización lo convierten en un pilar fundamental de los sistemas ópticos sensibles a la polarización en diversas industrias. Su capacidad para preservar la integridad de la polarización garantiza que los sistemas críticos funcionen con la precisión y la fiabilidad necesarias en entornos de alto riesgo.

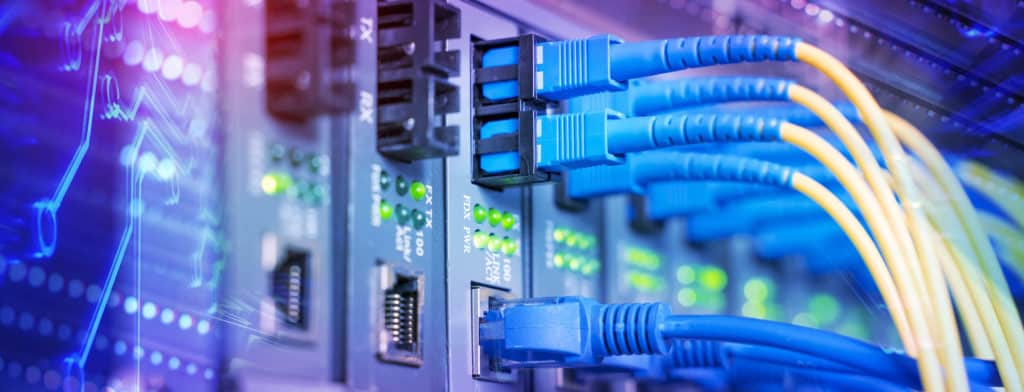

Telecomunicaciones: Impulsando redes coherentes y de largo alcance

En telecomunicaciones, el Cable de Mantenimiento de Polarización desempeña un papel fundamental en los sistemas de comunicación óptica coherente: redes de nueva generación que utilizan la polarización para duplicar o cuadriplicar el ancho de banda. Los sistemas coherentes codifican los datos en estados de polarización ortogonales (p. ej., horizontal y vertical), pero este esquema solo funciona si la polarización se mantiene estable durante la transmisión. El Cable de Mantenimiento de Polarización garantiza que los estados codificados no se dispersen, lo que permite un mayor rendimiento de datos para redes 5G/6G y enlaces de fibra submarina de larga distancia. Sin él, la distorsión de la señal limitaría el ancho de banda y aumentaría las tasas de error, lo que dificultaría la transmisión global de datos.

Aeroespacial y defensa: Habilitación de una navegación precisa

El sector aeroespacial y de defensa utiliza cables de mantenimiento de polarización para giroscopios de fibra óptica (FOG), dispositivos que miden la velocidad angular para la navegación aérea, el guiado de misiles y el control de actitud de satélites. Los FOG funcionan mediante el efecto Sagnac, donde la diferencia de fase entre dos haces de luz polarizados ortogonalmente y que se propagan en sentido contrario determina la rotación. Cualquier desviación de polarización alteraría esta diferencia de fase, lo que generaría mediciones inexactas que podrían poner en peligro las misiones. El cable de mantenimiento de polarización preserva la ortogonalidad de los haces, garantizando un funcionamiento fiable de los FOG incluso en entornos con alta vibración y temperaturas extremas (p. ej., aviones de combate o satélites).

Medicina y biotecnología: mejora de la imagen y la terapia

En las industrias médica y biotecnológica, el cable de mantenimiento de polarización permite tecnologías avanzadas de imagenología y terapéutica. Por ejemplo:

Tomografía de coherencia óptica sensible a la polarización (PS-OCT): Esta técnica de imagen no invasiva utiliza el cable de mantenimiento de la polarización para analizar los cambios en la polarización de la luz, generando imágenes detalladas de la estructura tisular. Es fundamental para el diagnóstico de enfermedades oculares (p. ej., glaucoma), afecciones cutáneas (p. ej., melanoma) y problemas cardiovasculares, donde las imágenes borrosas o imprecisas podrían llevar a un diagnóstico erróneo.

Terapias láser: En procedimientos como la cirugía ocular con láser o la ablación oncológica, el cable de mantenimiento de polarización garantiza que el haz láser conserve su polarización, distribuyendo energía uniformemente a los tejidos objetivo. Esta consistencia reduce el riesgo de daños colaterales y mejora los resultados del tratamiento.

Detección industrial: cómo garantizar una recopilación de datos fiable

Las aplicaciones de detección industrial, como la monitorización de tuberías, las pruebas de estado estructural y la medición de temperatura, dependen del cable de mantenimiento de polarización para obtener datos precisos en tiempo real. Por ejemplo, en oleoductos y gasoductos, los sensores basados ​​en polarización utilizan el cable para detectar pequeños cambios de tensión (que indican posibles fugas o debilidades estructurales) mediante el monitoreo de cambios en la polarización de la luz. La resistencia del cable a las tensiones ambientales (p. ej., alta presión, corrosión) garantiza que estos sensores proporcionen datos fiables incluso en entornos industriales hostiles, lo que ayuda a prevenir accidentes y garantizar la seguridad operativa.

Garantía de calidad y abastecimiento de cables con mantenimiento de polarización

Dada la importancia crucial del cable de mantenimiento de polarización en sistemas de alto rendimiento, el control de calidad es fundamental. Los cables de baja calidad pueden provocar costosas fallas del sistema, tiempos de inactividad operativos o incluso riesgos de seguridad (en aplicaciones médicas o aeroespaciales). Por lo tanto, es fundamental obtener cables de mantenimiento de polarización de proveedores de confianza que cumplan con los estrictos estándares del sector y prioricen la calidad.

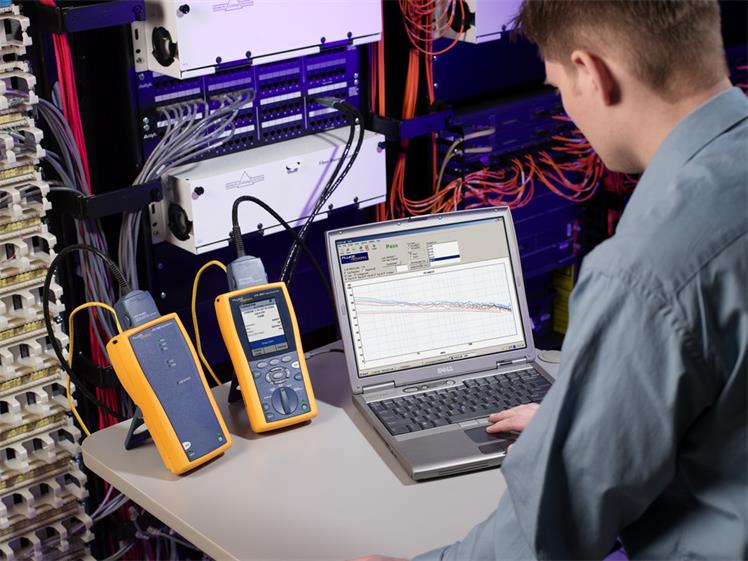

Certificaciones industriales: la base de la calidad

La certificación más importante que se debe buscar es la ISO 9001, un referente mundial en sistemas de gestión de calidad. La certificación ISO 9001 garantiza que cada etapa de la producción de cables de mantenimiento de polarización, desde la selección de la materia prima (p. ej., sílice de alta pureza para el núcleo de la fibra) hasta las pruebas finales y el empaquetado, se somete a un riguroso control de calidad. Esto incluye:

Inspección de materia prima: verificar la pureza y consistencia de la sílice y los materiales de recubrimiento para evitar defectos.

Pruebas en proceso: monitoreo del trefilado de la fibra, la aplicación del recubrimiento y el ensamblaje del conector para garantizar la precisión dimensional.

Prueba de rendimiento final: medición de métricas clave como la relación de extinción, la pérdida de inserción (atenuación de la señal) y la durabilidad ambiental (por ejemplo, ciclos de temperatura, resistencia a la humedad).

Pruebas clave de rendimiento para cables con mantenimiento de polarización

Para validar la calidad, el cable de mantenimiento de polarización se somete a pruebas especializadas para garantizar que cumple con los estándares de la industria:

Prueba de relación de extinción: Se utilizan fuentes de luz polarizada y detectores para medir la conservación de la polarización del cable. Los valores aceptables para uso industrial suelen ser ≥25 dB.

Prueba de pérdida de inserción: Medición de la pérdida de señal al pasar la luz a través del cable y los conectores. Para conectores individuales, la pérdida de inserción debe ser ≤0,5 dB para minimizar la degradación de la señal.

Prueba de durabilidad ambiental: exponer el cable a temperaturas extremas, humedad y estrés mecánico (por ejemplo, flexión, fuerza de tracción) para garantizar que funcione de manera confiable en condiciones reales.

Consejos de abastecimiento: Cómo elegir un proveedor confiable

Al adquirir un cable de mantenimiento de polarización, tenga en cuenta los siguientes factores para asegurarse de seleccionar un socio confiable:

Capacidades de personalización: busque proveedores que ofrezcan cables en longitudes personalizadas (desde 1 metro hasta más de 1000 metros) y configuraciones, garantizando así que el cable se ajuste al diseño de su sistema específico.

Inventario y plazos de entrega: priorice a los proveedores con disponibilidad en stock (como FiberMart) para reducir los retrasos en las compras, especialmente para proyectos urgentes (por ejemplo, reparaciones de emergencia de centros de datos).

Atención al cliente: elija un proveedor que proporcione asistencia técnica (por ejemplo, ayuda con la selección o instalación del conector) y soporte posterior a la compra, algo fundamental para resolver problemas rápidamente.

Transparencia: Los proveedores con buena reputación compartirán informes de pruebas y documentos de certificación, lo que demuestra su compromiso con la calidad.

Conclusión

A medida que las tecnologías ópticas avanzan hacia una mayor precisión, un mayor ancho de banda y entornos operativos más exigentes, la importancia del cable de mantenimiento de polarización no hará más que crecer. Su capacidad única para preservar el estado de polarización de la luz, combinada con configuraciones versátiles (incluyendo diversos diámetros de fibra, tipos de conectores y compatibilidad de longitudes de onda) y el cumplimiento de estrictos estándares de calidad, lo convierten en un componente esencial en una amplia gama de sistemas críticos, desde redes de telecomunicaciones coherentes hasta dispositivos de imágenes médicas que salvan vidas.

Para ingenieros, investigadores e integradores de sistemas, comprender los principios, las configuraciones y los estándares de calidad del cable de mantenimiento de polarización es fundamental para aprovechar al máximo el potencial de los sistemas ópticos sensibles a la polarización. Al elegir un cable de mantenimiento de polarización de alta calidad de un proveedor reconocido, los usuarios pueden garantizar que sus sistemas funcionen con la precisión, fiabilidad y durabilidad necesarias para el éxito en el acelerado panorama tecnológico actual. Ya sea en las duras condiciones de una misión aeroespacial, en el entorno de precisión de un laboratorio médico o en las demandas de alto ancho de banda de un centro de datos, el cable de mantenimiento de polarización sigue siendo la piedra angular de la tecnología óptica sensible a la polarización, impulsando innovaciones que definen el futuro de la comunicación, la detección y la atención médica.
