En el cambiante panorama de las tecnologías de comunicación y detección óptica, elegir el cable de fibra óptica adecuado es una decisión crucial que impacta directamente en el rendimiento, la confiabilidad y la rentabilidad del sistema. Entre las opciones más utilizadas se encuentran la fibra monomodo (SMF) y la fibra con mantenimiento de polarización . Si bien ambas cumplen la función fundamental de transmitir señales ópticas, sus principios de diseño, características de rendimiento y escenarios de aplicación difieren significativamente. Esta guía completa busca aclarar las diferencias clave entre estos dos tipos de fibra, permitiendo a ingenieros, gerentes de proyecto y entusiastas de la tecnología tomar decisiones informadas y adaptadas a sus necesidades específicas.
Definiciones fundamentales y principios de diseño
Fibra monomodo (SMF)

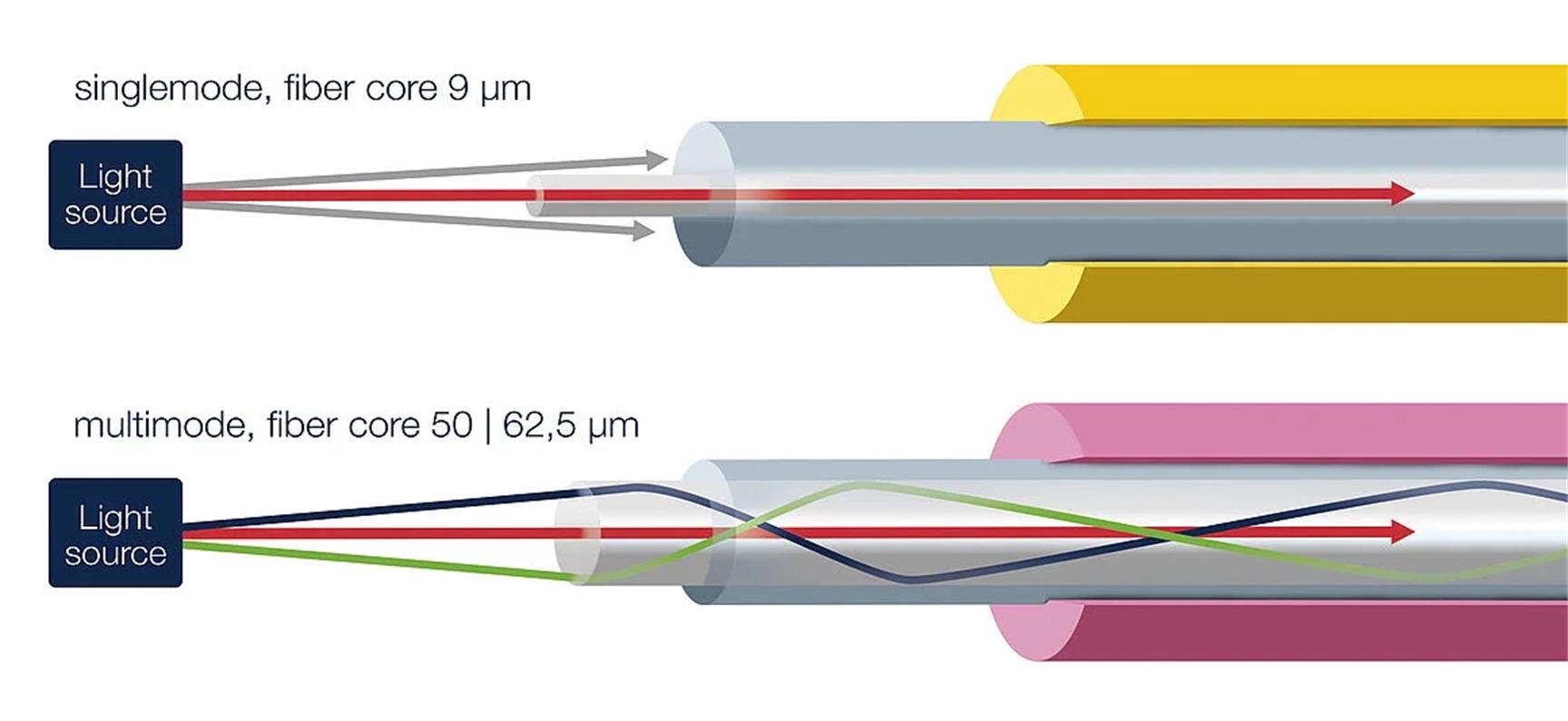

La fibra monomodo es la columna vertebral de las redes modernas de comunicación óptica de larga distancia. Como su nombre indica, permite la propagación de un único modo electromagnético transversal, lo que minimiza la dispersión modal y permite la transmisión de señales de gran ancho de banda a largas distancias. El diámetro del núcleo de la fibra monomodo (SMF) suele rondar los 8-10 micrómetros, un diseño que limita la trayectoria de la luz. Sin embargo, la SMF no conserva inherentemente el estado de polarización de la luz. Debido a imperfecciones de fabricación, tensiones mecánicas externas y variaciones ambientales (como fluctuaciones de temperatura y flexión), la polarización de la luz que se propaga a través de la SMF tiende a dispersarse aleatoriamente. Este comportamiento de polarización aleatoria es aceptable para la mayoría de las aplicaciones de comunicación generales donde el estado de polarización es irrelevante para la integridad de la señal.
Fibra especializada que preserva la polarización

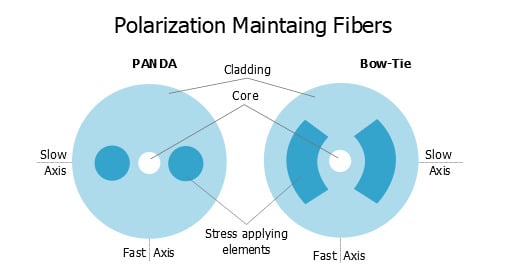

La contraparte especializada de la SMF, diseñada para abordar las limitaciones de la polarización aleatoria, incorpora una asimetría controlada y permanente, conocida como alta birrefringencia. Esto se logra mediante la integración de componentes que aplican tensión (como revestimiento elíptico o varillas de tensión en las configuraciones Panda y Bow-Tie) alrededor del núcleo de la fibra durante la producción. Esta asimetría crea dos ejes de propagación distintos y estables: el eje rápido y el eje lento. Cuando la luz se proyecta en uno de estos ejes principales, la fuerte birrefringencia impide el acoplamiento de potencia entre los ejes ortogonales, lo que fija eficazmente el estado de polarización de entrada a lo largo de la fibra. A diferencia de la SMF, esta fibra especializada garantiza una orientación de polarización lineal constante incluso a largas distancias y en condiciones ambientales variables.
Comparación de las características clave de rendimiento
Estabilidad de polarización
La diferencia de rendimiento más significativa entre la fibra monomodo (SMF) y la fibra que mantiene la polarización reside en la estabilidad de la polarización. La fibra monomodo presenta un comportamiento de polarización inestable, con un estado de polarización que varía aleatoriamente a medida que la luz viaja a través de ella. Esto no es un problema para los sistemas de comunicación tradicionales que dependen de la modulación de intensidad o fase, independientemente de la polarización. En cambio, la fibra especializada está diseñada para mantener un estado de polarización lineal estable, lo que la hace indispensable para aplicaciones donde la polarización es un parámetro crítico. Esto se logra mediante una alta relación de extinción de polarización (PER), que suele superar los 23 dB, lo que garantiza una mezcla o acoplamiento mínimo entre los dos modos de polarización ortogonales.
Pérdida de inserción y atenuación

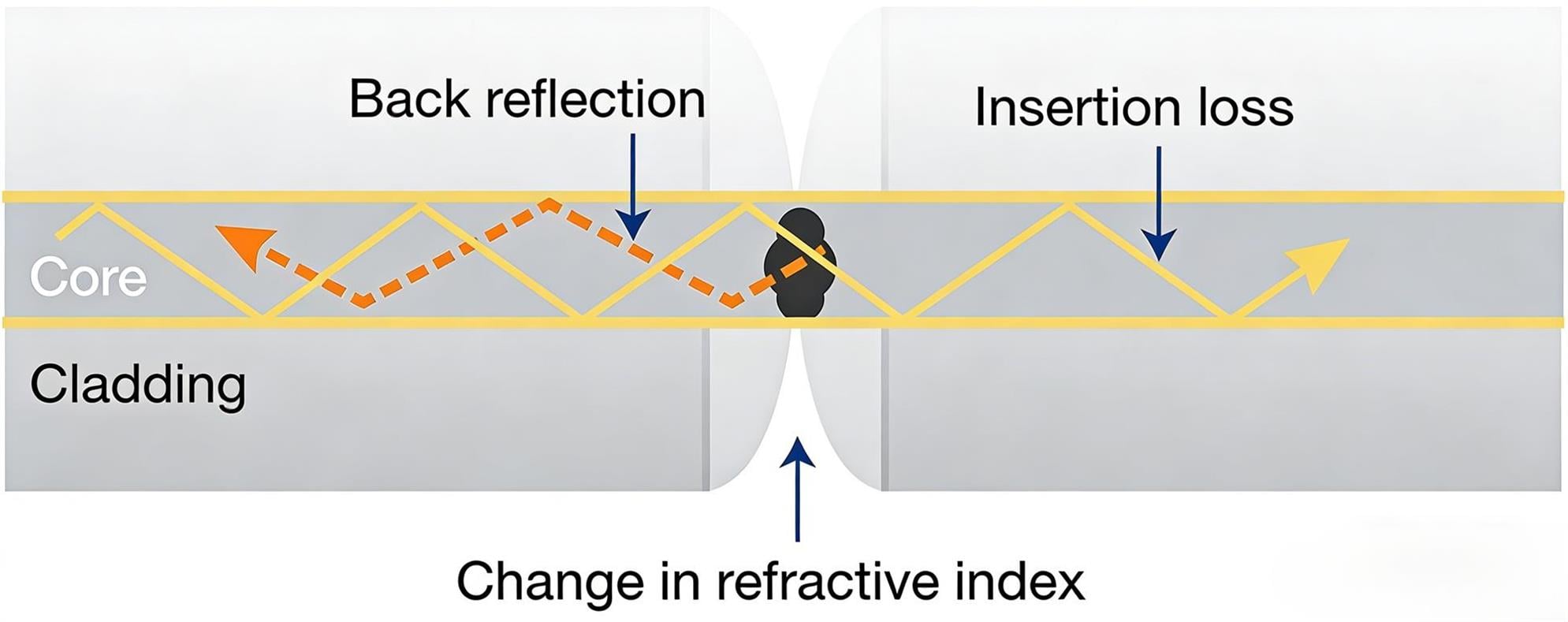

La pérdida de inserción y la atenuación son indicadores clave de la pérdida de señal en las fibras ópticas. La fibra monomodo generalmente ofrece una baja pérdida de inserción (normalmente inferior a 0,2 dB por conector) y una baja atenuación, con valores tan bajos como 0,2 dB/km a 1550 nm, lo que la hace ideal para comunicaciones de larga distancia. La variante con preservación de la polarización también mantiene una baja pérdida de inserción (≤0,3 dB) y niveles de atenuación comparables a los de la fibra monomodo (p. ej., 0,5 dB/km a 1550 nm), lo que garantiza la preservación de la intensidad de la señal a la vez que se mantiene la integridad de la polarización. La alineación precisa de los conectores (como FC/APC, SC/UPC) en esta fibra especializada, a menudo ajustados para alinearse con el eje rápido o lento, contribuye a su baja pérdida de inserción a pesar de su complejo diseño.
Diafonía y relación de extinción

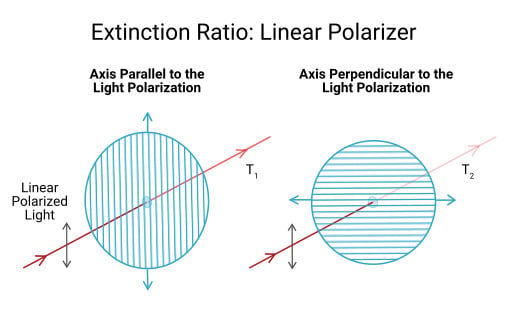

La diafonía, el acoplamiento no deseado de señales entre modos de polarización, es insignificante en SMF para la mayoría de las aplicaciones, pero puede ser problemática en sistemas sensibles a la polarización. La fibra que preserva la polarización soluciona este problema con una diafonía de polarización baja, típicamente -40 dB a 4 metros y -30 dB a 100 metros, lo que garantiza que el estado de polarización deseado no se vea afectado por el modo ortogonal. La alta tasa de extinción de esta fibra (≥23 dB con conectores) mejora aún más su rendimiento al suprimir los componentes de polarización no deseados, lo que la hace superior en sistemas donde la claridad de la señal depende de la pureza de la polarización.
Escenarios de aplicación
Aplicaciones de fibra monomodo
La fibra monomodo es la opción preferida para redes de comunicación a gran escala, incluyendo enlaces ópticos terrestres y submarinos de larga distancia, redes de área metropolitana (MAN) y redes de acceso. Su baja atenuación y alto ancho de banda la hacen ideal para transmitir grandes volúmenes de datos, voz y señales de video a distancias que van desde kilómetros hasta miles de kilómetros. Además, la fibra monomodo se utiliza ampliamente en centros de datos para interconexiones de alta velocidad entre servidores, sistemas de almacenamiento y equipos de red, donde la estabilidad de la polarización no es un requisito.
Aplicaciones especializadas de fibra
El cable de fibra con mantenimiento de polarización está diseñado para sistemas sensibles a la polarización donde la integridad del estado de polarización es crucial para su funcionalidad. Sus principales aplicaciones incluyen:
● Detección por fibra óptica : sensores interferométricos como giroscopios, hidrófonos y sensores de corriente, donde la información de fase depende de una polarización estable.
● Comunicaciones ópticas coherentes : sistemas avanzados que utilizan formatos de modulación que codifican la información en el estado de polarización, lo que permite mayores velocidades de datos y eficiencia espectral.
● Comunicación y computación cuántica : transmisión de qubits codificados por polarización, donde preservar la polarización es esencial para mantener la integridad del estado cuántico.
● Conversión de frecuencia no lineal : procesos como la generación de segundos armónicos (SHG) que dependen de orientaciones de polarización específicas.
● Sistemas láser bombeados : láseres de fibra y amplificadores donde la luz de bombeo requiere un estado de polarización preciso para un rendimiento óptimo.

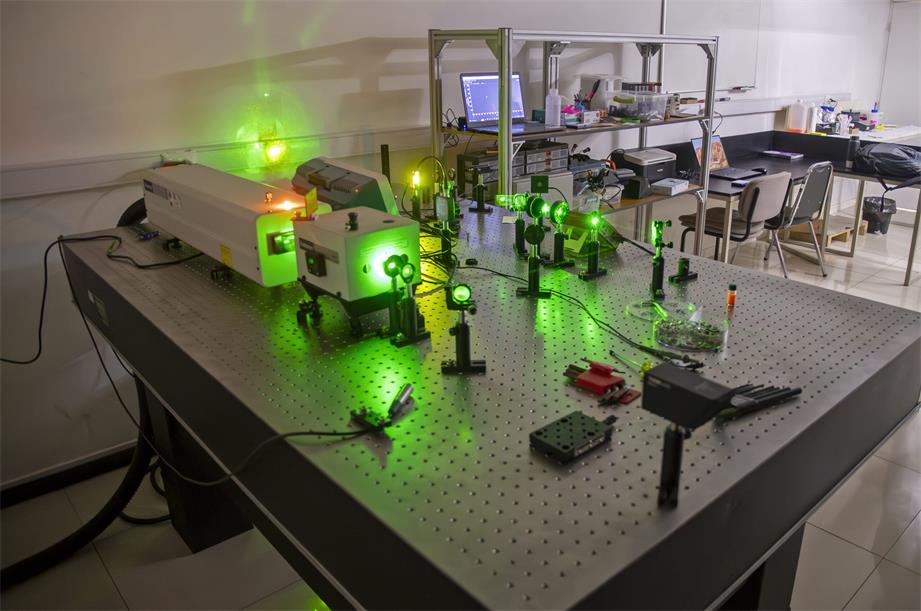

● Instalaciones de investigación y laboratorio : experimentos y sistemas de medición que exigen un control preciso de la polarización de la luz.

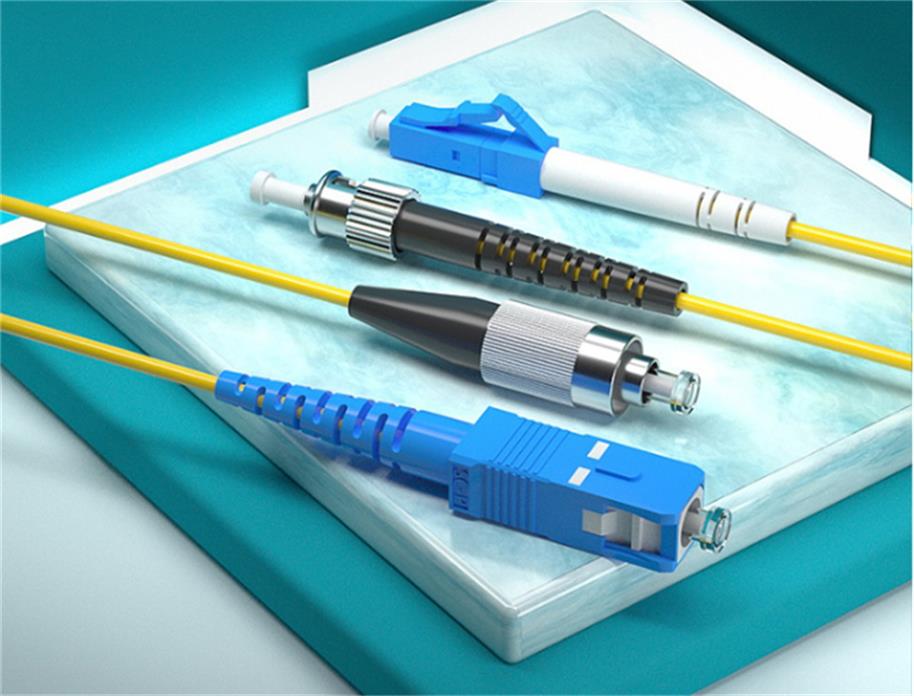

Consideraciones de selección
Requisitos del sistema
El factor principal al elegir entre SMF y un cable de fibra con mantenimiento de polarización es la sensibilidad a la polarización del sistema. Si la aplicación no depende de la estabilidad de la polarización (p. ej., transmisión de datos estándar), SMF es la opción más rentable y fiable. Para sistemas sensibles a la polarización (p. ej., detección, comunicación cuántica), esta fibra especializada es fundamental, ya que su diseño garantiza la integridad de polarización requerida.
Costo y disponibilidad
La fibra monomodo se produce en masa, está ampliamente disponible y es más rentable que el cable de fibra con polarización. El proceso de fabricación especializado de esta fibra con polarización, que incluye alineación de precisión y control de calidad, resulta en un precio más elevado. Al presupuestar un proyecto, es fundamental equilibrar las necesidades de rendimiento con las limitaciones de costo, optando por esta fibra especializada solo cuando sus capacidades únicas sean necesarias.
Condiciones ambientales
Tanto el cable SMF como el cable de fibra con mantenimiento de polarización están diseñados para soportar diversas condiciones ambientales, pero este último ofrece mayor estabilidad bajo tensión mecánica y variaciones de temperatura. Sus componentes de aplicación de tensión están diseñados para mantener la birrefringencia incluso cuando la fibra se dobla o se expone a temperaturas extremas, lo que lo hace adecuado para entornos hostiles como entornos industriales, aplicaciones aeroespaciales y sistemas de detección submarina.
Conclusión
Elegir entre fibra monomodo y fibra con mantenimiento de polarización requiere una comprensión clara de los requisitos del sistema, las características de rendimiento y los escenarios de aplicación. La fibra monomodo destaca en aplicaciones de comunicación general, ofreciendo bajo costo, alto ancho de banda y transmisión confiable a larga distancia. La fibra con mantenimiento de polarización, con su capacidad única para preservar el estado de polarización, es la opción ideal para sistemas sensibles a la polarización donde la precisión y la estabilidad son primordiales. Al evaluar factores como la sensibilidad a la polarización, el costo y las condiciones ambientales, las partes interesadas pueden seleccionar el tipo de fibra que optimice el rendimiento del sistema y ofrezca valor a largo plazo. Ya sea para redes de comunicación a gran escala o aplicaciones de detección especializadas, la elección correcta de la fibra es fundamental para una implementación exitosa de un sistema óptico.
