¿Qué es un cable de conexión de fibra PM?

¿Qué es un cable de conexión de fibra con mantenimiento de polarización?

Un  cable de conexión de fibra con mantenimiento de polarización  (a menudo abreviado como cable de conexión de fibra PM o cable de conexión PM) es un tipo especializado de cable de fibra óptica monomodo diseñado para preservar el estado de polarización lineal de la luz que se propaga a través de él.

En las fibras monomodo estándar, la polarización de la luz no está restringida y puede variar aleatoriamente debido a curvaturas, torsiones o imperfecciones de la fibra. Esto es aceptable para muchas aplicaciones, como las telecomunicaciones. Sin embargo, en aplicaciones donde el estado de polarización es crítico (p. ej., en interferometría, modulación electroóptica u óptica cuántica), esta variación aleatoria resulta problemática.

¿Cómo funciona?

El funcionamiento fundamental de una fibra de mantenimiento de polarización (PM) se basa en la creación y gestión intencional de la birrefringencia dentro de la fibra para bloquear el estado de polarización de la luz. A continuación, se detalla su funcionamiento paso a paso:

El problema central

En una fibra monomodo perfecta, circular y simétrica, el estado de polarización de la luz se conservaría. Sin embargo, en realidad, las imperfecciones microscópicas, las curvas y las torsiones actúan como puntos de acoplamiento aleatorio. Estos puntos provocan que la energía de un modo de polarización se transfiera al modo ortogonal, alterando el estado de polarización. Esto se conoce como acoplamiento de polarización aleatorio.

La solución de fibra PM

En lugar de intentar eliminar toda asimetría, la fibra PM está diseñada con una asimetría fuerte, controlada y permanente. Esto crea una birrefringencia amplia y deliberada.

La birrefringencia es la propiedad de un material que presenta un índice de refracción diferente según la dirección de polarización de la luz que lo atraviesa. En una fibra de PMMA, esto significa que la luz polarizada a lo largo de un eje específico presenta un índice de refracción diferente al de la luz polarizada a lo largo del eje perpendicular.

El mecanismo

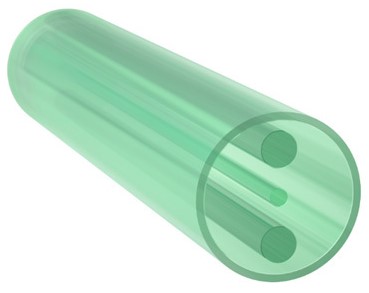

El método más común para crear esta birrefringencia es mediante la birrefringencia inducida por tensión. Esto se logra incorporando dos piezas de aplicación de tensión (PAS) fabricadas con un vidrio con un coeficiente de expansión térmica diferente (p. ej., vidrio de borosilicato) al del revestimiento de sílice puro. Estas PAS se colocan simétricamente en lados opuestos del núcleo durante la fabricación de la preforma de fibra.

El proceso de enfriamiento

Tras fundirse y estirarse la preforma para formar una fibra, esta se enfría. Los SAP, diseñados para contraerse más que el revestimiento de sílice circundante durante el enfriamiento, crean una tensión mecánica asimétrica permanente que se "congela" en la fibra. Este campo de tensión afecta directamente al núcleo, modificando su índice de refracción mediante el efecto fotoelástico.

Definiendo los ejes

El campo de tensión asimétrico crea dos ejes ópticos perpendiculares distintos a lo largo de los cuales viaja la luz:

Eje lento:  Eje paralelo a la línea que une los dos SAP. La tensión de compresión aumenta el índice de refracción a lo largo de este eje. Dado que la velocidad de la luz en un medio es v = c/n, un índice de refracción (n) más alto implica una velocidad de la luz más lenta. La luz polarizada a lo largo de este eje viaja más lentamente.

Eje rápido:  Eje perpendicular a la línea que une los SAP. La tensión en este eje resulta en un índice de refracción más bajo. La luz polarizada a lo largo de este eje experimenta una mayor velocidad de la luz.

Cómo se mantiene la polarización:

Cuando se lanza luz polarizada linealmente a la fibra y se alinea con precisión con uno de estos ejes (por ejemplo, el eje lento), entra en vigor el principio fundamental:

La gran birrefringencia intencional crea un desajuste significativo de velocidad de fase entre ambos ejes. Para que la luz acople la potencia de un eje al otro, una perturbación (como una curva) debe proporcionar la cantidad exacta de momento para compensar este desajuste de velocidad. Debido a la intensidad de la birrefringencia inherente, las curvas y torsiones aleatorias de la fibra son demasiado débiles para proporcionar el acoplamiento necesario. Por lo tanto, la luz permanece fuertemente confinada a su eje de propagación original.

¿Por qué lo utilizamos?

Un cable de fibra óptica con mantenimiento de polarización no se utiliza para la transmisión general de señales. Es un componente especializado que se emplea en situaciones específicas donde controlar el estado de polarización de la luz no solo es beneficioso, sino esencial para el funcionamiento básico del sistema. Su uso es obligatorio debido a la necesidad de precisión y estabilidad.

Estas son las razones por las que se prefiere un cable de conexión de fibra PM :

Para eliminar el desvanecimiento dependiente de la polarización (PDF) en sistemas interferométricos

En aplicaciones como los giroscopios de fibra óptica (FOG) y los sensores interferométricos, las ondas de luz viajan por dos trayectorias y luego interfieren entre sí. El contraste de interferencia (visibilidad) solo se maximiza si los estados de polarización de ambas ondas son idénticos. La fibra estándar provoca una deriva de polarización aleatoria, lo que genera una señal de interferencia fluctuante que puede desvanecerse por completo, un fenómeno conocido como desvanecimiento dependiente de la polarización. Esto destruye la señal de medición. El uso de fibra PM garantiza que el estado de polarización sea idéntico en ambas trayectorias del interferómetro, manteniendo una señal de interferencia fuerte y estable, que es la base para mediciones precisas de rotación o detección.

Para garantizar la máxima eficiencia en dispositivos sensibles a la polarización

Muchos componentes fotónicos tienen un rendimiento intrínsecamente ligado a la polarización de la luz de entrada. Por ejemplo:

Moduladores electroópticos (EOM) / Moduladores acustoópticos (AOM): Su eficiencia de modulación es máxima cuando la luz de entrada se polariza a lo largo de un eje cristalino específico. Una polarización descontrolada produce una profundidad de modulación inconsistente y reducida.

Cristales no lineales (p. ej., para la generación de segundos armónicos - SHG): El proceso de duplicación de frecuencia depende en gran medida de la polarización. Solo la luz con la polarización correcta se convertirá eficientemente.

Un cable de conexión PM proporciona luz con un estado de polarización conocido y estable, alineado directamente con el eje preferido del dispositivo, lo que garantiza un rendimiento máximo y constante.

Para preservar la información cuántica en aplicaciones cuánticas

En experimentos de distribución de claves cuánticas (QKD) y computación cuántica, los bits cuánticos (cúbits) suelen codificarse en los estados de polarización de fotones individuales (p. ej., |0> para horizontal, |1> para vertical). Si la polarización del fotón rota aleatoriamente al viajar por una fibra estándar, la información cuántica se pierde, lo que provoca errores y vulnerabilidades de seguridad. Una fibra de PM actúa como una guía de ondas para el estado de polarización, garantizando que un fotón preparado en un estado cuántico específico llegue al detector con ese mismo estado intacto, preservando así la fidelidad de la información cuántica.

Para permitir el principio de funcionamiento en láseres especializados

Algunos diseños de láseres y amplificadores de fibra requieren una fuente de bombeo polarizada o generan una salida polarizada para evitar efectos no lineales indeseados o para su uso en combinación con otros componentes sensibles a la polarización. La fibra de PM se utiliza dentro de la propia cavidad láser para forzar su funcionamiento en un solo modo de polarización, lo que resulta en un haz de salida polarizado altamente estable.

La principal desventaja es el costo y la manipulación; la fibra PM y sus componentes son significativamente más caros y requieren una alineación rotacional cuidadosa durante la conexión, lo cual es innecesario para las telecomunicaciones estándar.

La diferenciación de tipos

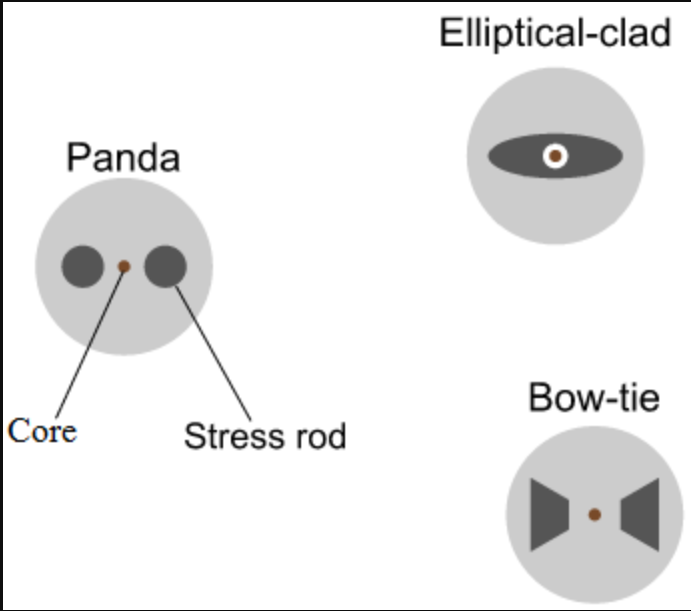

Los cables de conexión de fibra con mantenimiento de polarización (PM) se diferencian principalmente por su diseño interno y sus tipos de conector, cada uno adecuado para las demandas específicas de cada aplicación. Los diseños internos más comunes son las fibras PANDA, Bow-Tie y Elliptical Clad, que generan la tensión asimétrica necesaria para preservar la polarización mediante estructuras geométricas diferenciadas. La fibra PANDA, el tipo más común, utiliza dos partes simétricas y circulares que aplican la tensión a cada lado del núcleo, lo que ofrece un excelente equilibrio entre una alta relación de extinción de polarización (PER) y una baja atenuación, ideal para su uso generalizado en telecomunicaciones y detección. La fibra Bow-Tie, reconocida por sus regiones de tensión en forma de cuña, suele alcanzar un rendimiento PER superior, lo que la convierte en la opción preferida para aplicaciones de alta sensibilidad, como los giroscopios de fibra óptica. La fibra Elliptical Clad, menos común, emplea un revestimiento elíptico general para inducir la tensión, lo que representa una filosofía de diseño más antigua.
