¿Qué es un convertidor de vídeo de fibra óptica? Una comprensión completa

En una era definida por imágenes de alta definición y sistemas de seguridad expansivos, las limitaciones de los cables coaxiales de cobre tradicionales se vuelven evidentes. Los convertidores de video de fibra óptica emergen como la tecnología fundamental que rompe estas barreras, permitiendo la transmisión impecable de señales de video a grandes distancias sin degradación. Al cerrar la brecha entre los equipos de video heredados basados ​​en cobre y la inmensa capacidad del cableado de fibra óptica, estos dispositivos desbloquean nuevos potenciales en vigilancia, radiodifusión e imágenes industriales. Para apreciar completamente su impacto, este artículo proporciona una descripción general completa del convertidor de video de fibra óptica.

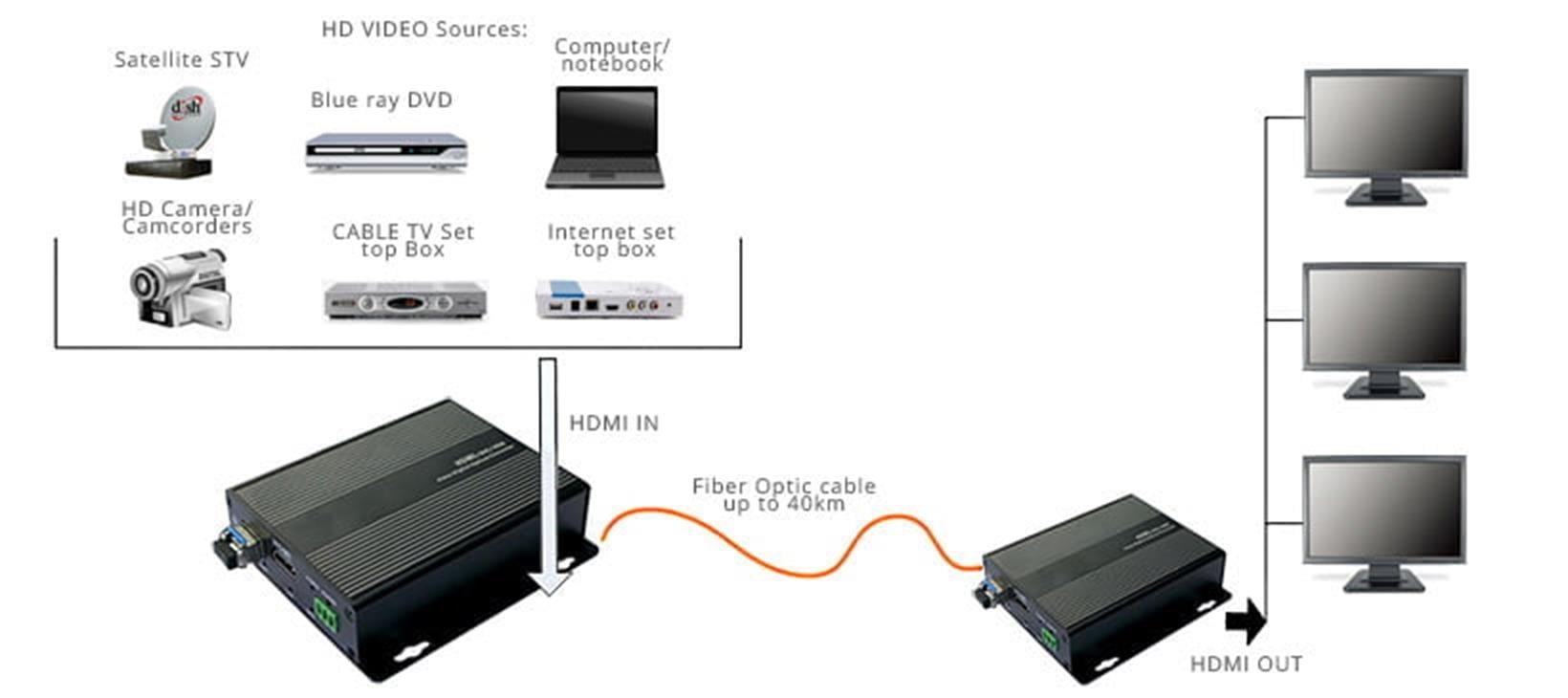

Un convertidor de video de fibra óptica es un dispositivo de transducción especializado diseñado para la interfaz entre las señales eléctricas analógicas o digitales de los equipos de video y las señales basadas en luz utilizadas en las redes de fibra óptica. En su núcleo, actúa como un traductor, tomando la señal de video de una fuente, como una cámara de circuito cerrado de televisión o una consola de transmisión, y convirtiéndola en un pulso de luz modulado para su transmisión a través de una fibra óptica. Un convertidor complementario en el extremo receptor realiza el proceso inverso, reconstruyendo la señal de video original para su visualización o grabación. Este proceso es fundamental para integrar las modernas redes troncales de fibra de alto rendimiento en las infraestructuras de video existentes, preservando las inversiones en cámaras y monitores basados ​​en cobre y mejorando drásticamente las capacidades del sistema.



El mercado ofrece una amplia gama de convertidores de video de fibra óptica para satisfacer las demandas específicas de diversas aplicaciones. Se pueden clasificar según su funcionalidad, las señales que procesan y su diseño físico.



La distinción entre convertidores administrados y no administrados es fundamental para el control del sistema. Un convertidor de video de fibra óptica administrado proporciona un conjunto de herramientas de supervisión de la red, que incluyen configuración remota, monitoreo del estado en tiempo real y diagnóstico de fallas. Esto permite a los administradores del sistema administrar de forma proactiva la red de video, lo que garantiza el máximo tiempo de actividad y simplifica la resolución de problemas. Por el contrario, un convertidor no administrado es un dispositivo plug-and-play que ofrece una conversión fija y sencilla sin parámetros configurables por el usuario. Es ideal para enlaces punto a punto simples donde la administración remota no es un requisito.





La naturaleza de la señal de video de entrada es un diferenciador principal que divide a los convertidores en dos grandes grupos: los que manejan señales analógicas y los diseñados para video digital.



Los convertidores analógicos son fundamentales para modernizar los sistemas de vídeo heredados. Reciben señales de vídeo analógicas tradicionales, como CVBS (vídeo compuesto), y las modulan en un láser para su transmisión por fibra. Las tecnologías clave dentro de esta categoría incluyen los modelos FM (modulación de frecuencia) y VSM (modulación de señal de vídeo). Los convertidores FM ofrecen una integridad de señal excepcional y son altamente resistentes al ruido, lo que los hace perfectos para la transmisión a larga distancia de vídeo de alta calidad. Los convertidores VSM, aunque normalmente se utilizan para distancias más cortas, proporcionan una solución rentable para aplicaciones de resolución estándar. Estos dispositivos son indispensables para extender la vida útil y el alcance de las instalaciones de cámaras analógicas existentes.

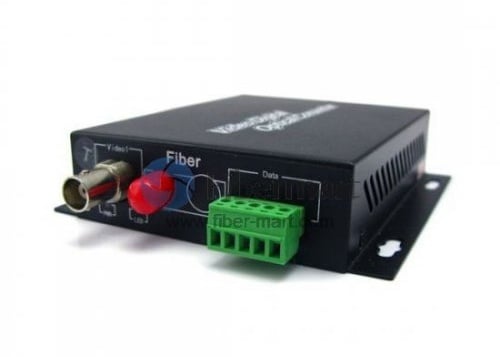

Convertidor de vídeo/datos/audio de fibra : Diseñado para la conversión de vídeo analógico, este versátil sistema de transmisión de vídeo y datos de fibra óptica independiente de Fibermart está diseñado para admitir topologías de conexión punto a punto y en cadena. Transmite vídeo compuesto digital sin comprimir a través de una sola fibra, lo que garantiza la compatibilidad con todos los sistemas de vídeo PAL, NTSC y SECAM Al admitir simultáneamente una variedad de protocolos de datos, incluidos RS485 (en configuraciones de 2 o 4 hilos), RS232, RS422 y cierre de contacto, ofrece capacidades de integración completas. El rendimiento del sistema se ve mejorado aún más por el uso de fibra monomodo, que admite distancias notables de hasta 100 km. La claridad operativa se proporciona a través de indicadores de estado LED para diagnósticos rápidos, mientras que la inmunidad inherente de la fibra óptica elimina los problemas con EMI, RFI y bucles de tierra. Para una mayor capacidad de red, también admite multiplexación por división de longitud de onda gruesa (CWDM). Fundamentalmente, el producto está disponible como solución OEM y se puede fabricar de acuerdo con las especificaciones específicas del cliente.

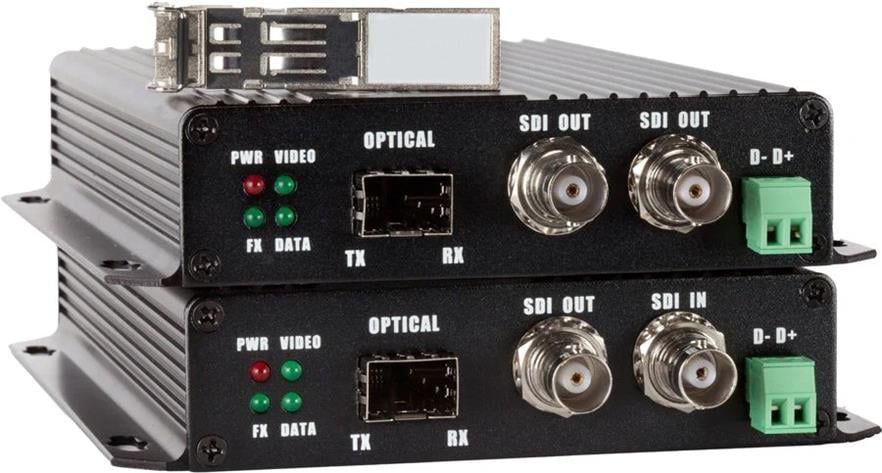

A medida que el mundo avanza hacia el vídeo totalmente digital, estos convertidores se han vuelto cada vez más vitales. Están diseñados para manejar interfaces de vídeo digital contemporáneas como HD-SDI, 3G-SDI o incluso HDMI. En lugar de modular una señal, a menudo realizan la conversión electroóptica del propio flujo de datos digitales. Este proceso preserva la calidad original del vídeo fuente, lo que permite transmitir contenido de alta definición sin comprimir o incluso 4K a lo largo de muchos kilómetros. Estos convertidores son esenciales en estudios de radiodifusión, redes de señalización digital y sistemas de vigilancia de alta seguridad donde la fidelidad de la imagen es primordial

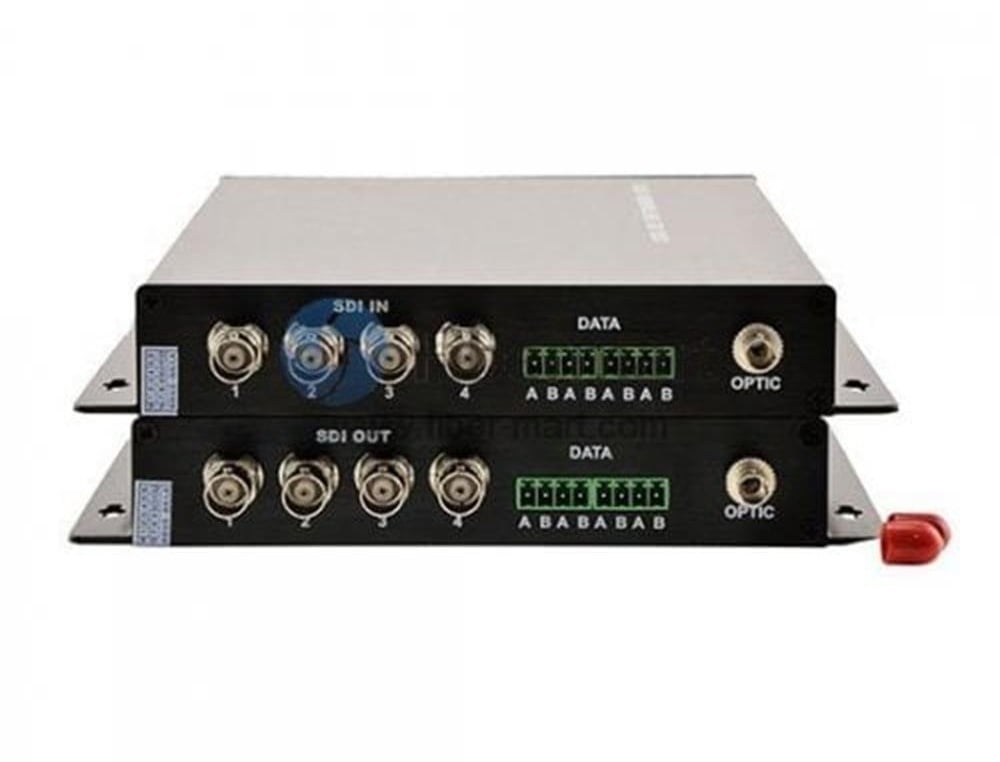

Convertidor de vídeo HD-SDI por fibra : Diseñado específicamente para la conversión de vídeo digital avanzada, este sistema de transmisión de fibra óptica profesional de Fibermart ofrece vídeo 1080p sin compresión a 30 Hz, junto con datos y audio integrados, a través de una única fibra monomodo simplex, alcanzando distancias de hasta 20 km. Transmite simultáneamente 4 canales de HD-SDI unidireccional y 1 canal de datos RS485/RS232/RS422 bidireccional, además de audio analógico. Compatible con una amplia gama de estándares, desde SMPTE 292M hasta DVB-ASI, con velocidades de datos de 19,4 Mb/s a 1,485 Gb/s, ofrece opciones de longitud de onda flexibles, incluyendo 1310 nm, 1550 nm y CWDM. Diseñado para un funcionamiento robusto, cuenta con monitorización de estado mediante LED, transceptores SFP intercambiables en caliente, un sistema de gestión de red opcional y está disponible en configuraciones independientes o para montaje en rack.





El despliegue físico de los convertidores es otra consideración clave. Las unidades independientes son dispositivos autónomos, que se utilizan normalmente para enlaces individuales o despliegues a pequeña escala. Son fáciles de instalar y son la solución ideal para conectar una cámara remota a una sala de control central. Para aplicaciones de alta densidad, como un centro de operaciones de seguridad con cientos de cámaras, los sistemas modulares basados ​​en chasis son la mejor opción. Estos sistemas alojan varias tarjetas convertidoras en un solo chasis, compartiendo la alimentación y los recursos de gestión, lo que simplifica el cableado, reduce el espacio en el rack y proporciona una solución centralizada y escalable.





Establecimiento del enlace de fibra óptica

Alimentación secuencial del sistema

Integración con equipos de producción

Configuración y monitorización del sistema



Eventos en vivo a gran escala: Para grandes producciones como galas anuales corporativas o festivales de música en vivo, los convertidores son indispensables. Permiten a los equipos de producción colocar las cámaras mucho más cerca de la acción (en el escenario, junto a una pista de carreras o en cualquier lugar de un gran recinto) sin estar limitados por la distancia al mezclador de producción. Se pueden implementar varios convertidores para manejar numerosas señales de cámara, incluidas posiciones fijas, cámaras móviles y tomas con grúa, lo que garantiza una transmisión en vivo sin interrupciones para una audiencia masiva

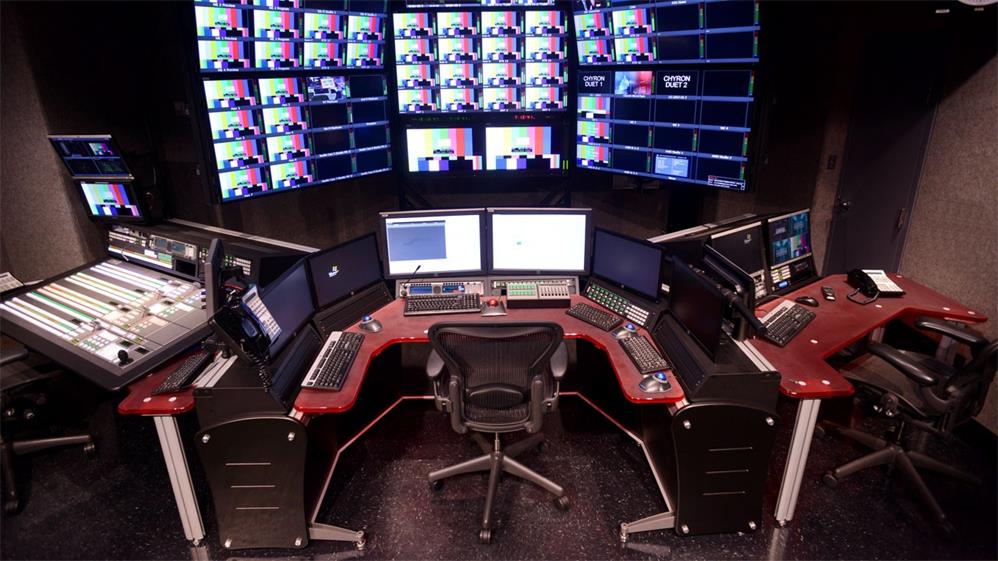

Unidades móviles de transmisión y exteriores (OB): En entornos de transmisión tradicionales, estos convertidores integran a la perfección los sistemas de cámaras con las salas de control o las unidades móviles de producción. Muchos estadios y recintos deportivos modernos cuentan con infraestructura de fibra preinstalada, lo que permite que los convertidores se conecten directamente a estos sistemas para una transmisión de señal eficiente.

Transmisión de video para aviación y uso militar: Los convertidores especializados y robustos están diseñados para entornos exigentes. Estos dispositivos están construidos para soportar temperaturas y condiciones extremas, lo que los hace adecuados para la transmisión de video en vuelo tanto en aplicaciones comerciales como militares, como el monitoreo de cabina y los sistemas de entretenimiento a bordo.

Seguridad y vigilancia: En el monitoreo de seguridad para lugares como aeropuertos, autopistas y grandes plantas industriales, estos convertidores permiten la transmisión de video de alta resolución y larga distancia desde las cámaras a una sala de control central. Superan las limitaciones de distancia y calidad de los cables coaxiales tradicionales, lo que garantiza imágenes claras y confiables.



Elegir el convertidor adecuado es crucial para construir una red de video confiable y de alto rendimiento. Se deben evaluar cuidadosamente varios factores para garantizar una integración perfecta

En primer lugar, la compatibilidad con el equipo de vídeo existente es indispensable. El convertidor debe ser compatible con el estándar de vídeo específico en uso, ya sea CVBS analógico o un estándar digital como HD-SDI 1080p. En segundo lugar, debe calcularse la distancia de transmisión, ya que esto determinará si se requiere tecnología de fibra óptica multimodo o monomodo, siendo la monomodo necesaria para aplicaciones de largo alcance. El entorno operativo también es un factor crítico; para entornos industriales o exteriores, son esenciales los convertidores con carcasas robustas y resistentes y tolerancias de temperatura extendidas. Además, para sistemas complejos, optar por convertidores gestionados puede proporcionar datos de diagnóstico y control invaluables, mientras que para enlaces simples, un modelo no gestionado puede ser suficiente. Finalmente, garantizar que el dispositivo cumpla con los estándares relevantes de la industria garantiza la interoperabilidad y un nivel básico de calidad y confiabilidad.







Un convertidor de medios de fibra óptica es esencialmente un dispositivo de transporte de datos. Su función principal es extender el alcance de una red Ethernet estándar mediante la conversión de señales eléctricas Ethernet en pulsos de luz para cable de fibra óptica. Se puede considerar como un puente que permite que la red de área local se conecte entre edificios o a largas distancias, superando con creces el límite de 100 metros de un cable Ethernet de cobre. Se utiliza para conectar conmutadores de red, enlazar con un punto de acceso inalámbrico remoto o proporcionar una conexión de datos a una cámara IP. Sus interfaces típicas son un puerto Ethernet RJ45 y un puerto de fibra óptica.

En cambio, un convertidor de vídeo de fibra óptica es un especialista en vídeo. Está diseñado para tomar señales de vídeo nativas —como HDMI de un reproductor multimedia o SDI de una cámara de transmisión profesional— y convertirlas directamente en una señal de luz para su transmisión por fibra óptica. Esto es crucial en campos como la producción televisiva y el audiovisual profesional, donde se requiere transmitir vídeo sin comprimir y de alto ancho de banda a cientos de metros sin degradación de la señal. Sus interfaces comunes son puertos de vídeo como BNC (para SDI) o HDMI, además del puerto de fibra óptica.



Comparación rápida: Convertidor de medios de fibra vs. convertidor de vídeo de fibra

Aspecto	Convertidor de medios de fibra óptica (p. ej., convertidor Ethernet)	Convertidor de vídeo de fibra óptica (p. ej., balun de vídeo)
Función principal	Convierte señales eléctricas Ethernet en señales ópticas y viceversa.	Convierte señales de vídeo (como HDMI, SDI) en señales ópticas y viceversa.
Propósito principal	Extiende las conexiones de red/datos a largas distancias.	Transmite vídeo de alta calidad a largas distancias.
Señales procesadas	Paquetes de datos Ethernet	Señales de vídeo (a menudo con audio, datos, etc. integrados)
Interfaces típicas	RJ45 (puerto Ethernet) + puerto de fibra óptica	BNC (para SDI), HDMI + puerto de fibra óptica
Alias ​​comunes	Transceptor de fibra óptica, convertidor Ethernet a fibra óptica	Transceptor óptico de vídeo, balun de vídeo

En pocas palabras: si necesita extender una red para Internet o datos, necesita un convertidor de medios de fibra. Si su objetivo es transmitir una señal de video pura y de alta calidad desde una cámara o fuente multimedia, necesita un convertidor de video de fibra. Son como lingüistas que hablan diferentes idiomas; uno maneja el lenguaje de los paquetes de datos, mientras que el otro domina las señales de video.



Fibermart.com reconoce las diversas necesidades de las redes de video modernas y ofrece una sólida cartera de convertidores de video de fibra óptica. Nuestras soluciones abarcan todo el espectro, desde transmisores y receptores de video analógicos económicos hasta kits avanzados de extensión de fibra digital HD-SDI y HDMI. Ya sea que su proyecto requiera una unidad independiente simple para una sola cámara o un chasis administrado de alta densidad para un sistema de vigilancia empresarial, Fibermart proporciona productos confiables y de alto rendimiento diseñados para garantizar que su video se transmita con claridad e integridad, a cualquier distancia.



La principal ventaja es mantener una calidad de señal perfecta a distancias muy largas. A diferencia del cable coaxial, que se degrada a lo largo de unos cientos de metros, la fibra óptica puede transmitir video nítido durante muchos kilómetros sin ninguna pérdida ni interferencia por ruido eléctrico.

Puede usar un par de convertidores. Coloque un convertidor cerca de su cámara para convertir su señal BNC en luz de fibra óptica y use otro convertidor en su extremo de monitoreo para convertir la señal de fibra nuevamente a una salida BNC estándar para su grabador o monitor. Esto le permite integrar la fibra sin problemas con su equipo existente.

Un convertidor analógico está diseñado para sistemas CCTV tradicionales que utilizan señales de video compuesto, perfecto para extender la vida útil de las cámaras analógicas antiguas. Un convertidor digital se utiliza para cámaras IP o HD-SDI modernas, preservando la calidad de las señales digitales de alta definición a través de la fibra. Su elección depende completamente del tipo de cámaras que esté utilizando.

Tiene varias opciones prácticas. Puede usar una toma de corriente local resistente a la intemperie. Alternativamente, muchos convertidores admiten la alimentación a través de Ethernet (PoE), lo que le permite enviar energía a través del cable Ethernet al convertidor, que luego alimenta la propia cámara. Para sitios industriales, se recomiendan fuentes de alimentación de CC robustas.

Primero, verifique que las luces indicadoras de encendido estén encendidas en ambos convertidores. Luego, compruebe que la luz del enlace de fibra óptica esté iluminada, lo que confirma una buena conexión óptica. Asegúrese de que el cable de fibra esté completamente insertado y limpio y, por último, confirme que sus convertidores de transmisión y recepción estén diseñados para funcionar con el mismo tipo de fibra y señal de vídeo.

Sí, muchos convertidores de vídeo de fibra son multifuncionales. Pueden combinar vídeo, audio para intercomunicadores y datos para controles de cámaras PTZ en una sola fibra. Esta capacidad de multiplexación elimina la necesidad de tender cables separados para cada tipo de señal, lo que simplifica la instalación y reduce los costes.

Para la mayoría de las aplicaciones de más de 2 kilómetros o para preparar su infraestructura para el futuro, la fibra monomodo (normalmente amarilla) es la opción necesaria. La fibra multimodo (normalmente naranja) suele ser suficiente para tramos más cortos, de menos de 2 kilómetros, dentro de un edificio o campus. Sus requisitos de distancia específicos determinarán el tipo adecuado.
