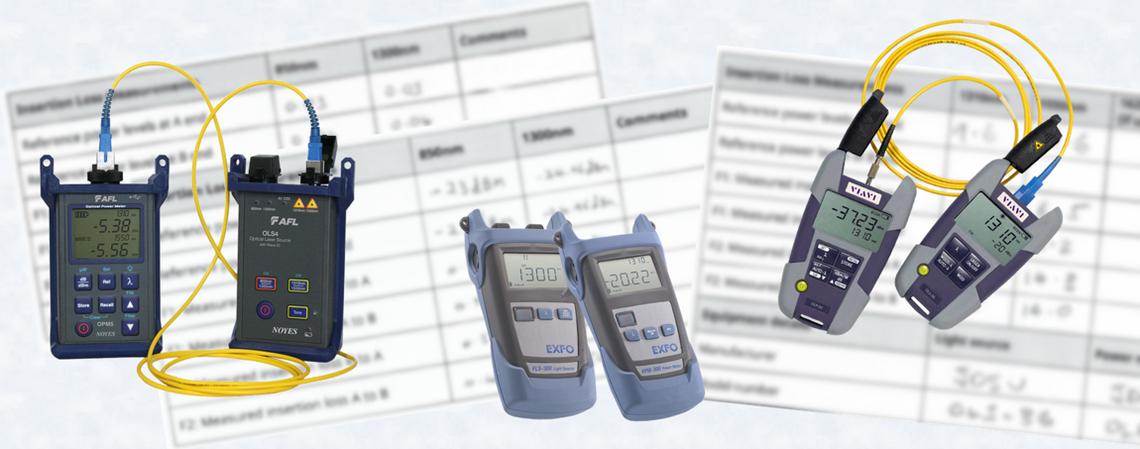

¿Cuál es el propósito de un medidor de potencia y una fuente de luz?

Un medidor de y una fuente de luz es una forma de bajo costo de certificar la fibra óptica. Estas dos piezas de equipos de prueba se utilizan para medir la continuidad de la luz de fibra óptica, la pérdida y por último la resistencia real de la señal óptica.





En la fibra óptica cuando un haz de luz que lleva una señal pasa a través de la fibra óptica la fuerza de ese haz de luz disminuirá sobre la distancia. Esto significa que la fuerza de la señal se debilita. Esta pérdida de energía lumínica afectará a la red de fibra óptica de forma negativa. La pérdida de la energía de la luz o la atenuación de la fibra óptica se debe a dos emisiones, dispersión y absorción de la fuente de luz. Si la degradación es demasiado grande, entonces el rendimiento de la red se verá afectado.



Doblaciones apretadas en el Cable

Conectores sucios o limpiados

Demasiado estrés en el cable durante la instalación

Connectores mal instalados

Imparo de Splicing Técnica

Mala calidad del cable

Un medidor de potencia y una fuente de luz son una pieza de prueba bastante simple para usar. Un instalador necesita conocimientos básicos para limpiar los extremos de fibra óptica. La conexión real de la fibra con el equipo de ensayo es bastante sencilla. Si usted está familiarizado con el manejo de fibra óptica, la prueba es muy fácil. Si usted es nuevo en fibra óptica, esta prueba no debe presentar ningún problema. Un simple video corto explicando la prueba debe ser todo lo que necesitas.



El medidor de potencia y la fuente de luz son más limitados que un OTDR. Un medidor de potencia sólo puede medir la potencia óptica recibida. El OTDR no sólo puede decir que hay un descanso en la fibra, también puede medir la distancia entre el punto de prueba y la rotura. Además, es capaz de darle reflectancia para cada conector. Aunque el OTDR puede revelar información adicional, el medidor de energía y la fuente de luz siguen siendo una pieza importante de equipos de prueba de fibra óptica y no se debe subestimar su importancia al probar una red de fibra óptica.



Al fijar un cable de referencia a la fuente de luz, la potencia se puede medir en el extremo opuesto del cable de fibra óptica. La señal se envía desde la fuente de luz por la fibra. Estas dos piezas de equipos de prueba se utilizan para medir la continuidad de la luz de fibra óptica, la pérdida y, por último, la calidad real de la señal. En resumen, mide la potencia de la señal óptica que ha pasado a través del cable de fibra desde la fuente de luz.



Primero tome la cara de extremo de cordón de referencia y límpiquelo con alcohol isopropílico grado 99% y toallitas de fibra óptica gratuitas.



A continuación conecte el cordón de referencia en la fuente de luz y seleccione la longitud de onda que está probando. Al probar un cable multimodo, adjunte una envoltura de mandril para despojar los modos de luz más altos que pueden interferir con los resultados de la prueba. Un envoltorio de mandrel no es necesario para un solo modo.



Limpie el otro extremo del cordón de referencia e inserte ese extremo en el medidor de potencia. Ahora a cero el cordón de referencia pulsando el botón de cero. Después de cero, no desconecte el cordón de referencia de la Fuente de Luz. Tome el cable para ser probado y limpiar un extremo, luego adjunte el adaptador del conector. Limpie el otro extremo del cordón de parche.



Retire el cordón de referencia del medidor de potencia y unirse al adaptador de cable de ensayo, insertar el otro extremo del cordón de ensayo en el medidor de potencia. La lectura en el medidor de potencia le dará la pérdida en el conector acoplado únicamente al cordón de referencia. Para obtener la lectura de la pérdida en el otro extremo simplemente desconecte el cordón de prueba del cable de referencia y conecte los conectores. Ahora ha completado la única prueba de referencia del cordón.



Para una prueba de referencia de dos cordones adjunte un adaptador de conector al cordón de referencia e inserte el otro extremo al medidor de potencia. Cero fuera el medidor de potencia. Ahora estás listo para obtener una lectura de pérdida para todo el cable que se está probando.



Toma el cordón de prueba y limpiar ambos extremos con la limpieza de alcohol y toallitas. Conecte el cordón de ensayo entre los dos cordones de referencia. El medidor de potencia mostrará una lectura completa del cordón para la pérdida total de energía. Registre su pérdida según sea necesario.



El Power Meter and Light Source or Optical Los Test Test de Pérdidas Eléctricas debe tener herramientas para el instalador de fibra. Aunque son herramientas bastante simples para operar, se debe tener cuidado en la elección del medidor de energía y la fuente de luz, ya que hay muchos modelos para elegir.



Es el equipo fácil de usar o requiere un manual enorme?

- La operación de este equipo debería ser casi intuitiva.

La apariencia es importante. Es fácil de sostener?

Debe haber una cantidad mínima de botones en la unidad.

Las pantallas son fáciles de leer? Es retroiluminado?

- Está calibrada la fuente de la Metro de Poder y Luz?

El fabricante calibra su equipo?

Pueden proporcionar un certificado de calibración rastreable a los estándares NIST?

La unidad viene con una caja de transporte de protección?

- Qué hay de la duración de la batería?

- Se incluyen tapas de adaptador?

El kit incluye una fuente de luz multimoda de doble longitud de onda o de un modo único?

Venga con adaptadores intercambiables, permite flexibilidad con los cordones de referencia?



Como con cualquier equipo de prueba de fibra óptica, conozca al fabricante. Encuentre una empresa de buena reputación que estará detrás de su equipo. Si tiene preguntas sobre su elección, llame o envíe un correo electrónico a la empresa y hable con una persona técnica que puede ayudarle a decidir qué equipo de prueba se adapte mejor a sus necesidades. Recuerde, hay muchos fabricantes por ahí en el mercado. Considere sólo a aquellos con firmas de buena reputación que tengan un buen historial. Uno que puede servir y mantener su equipo si es necesario.
