ファイバー メディア コンバータは、従来のネットワーク ケーブルの帯域幅と距離の制限を克服するためのコスト効率の高いソリューションです。 ファイバーの使用を可能にし、新しい機器を既存のケーブル配線インフラストラクチャに統合することにより、ローカル エリア ネットワーク (LAN) の帯域幅と伝送距離が大幅に増加します。 それをよりよく理解するために、この記事ではファイバー メディア コンバーターの概要を説明します。







ファイバーメディアコンバーターとは

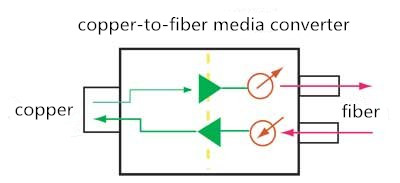

ファイバー メディア コンバーターは、2 つの異なるメディア タイプを接続する転送メディアです。 一般に、銅線非シールドツイストペア (UTP) ネットワークケーブルで使用される電気信号を光ファイバーケーブルで使用される光波に変換したり、その逆の変換を行うデバイスです。 この種のファイバー メディア コンバータは、銅線からファイバーへのメディア コンバーターと呼ばれ、既存の銅線を切断したり、銅線ベースのスイッチを変更したりすることなく、ファイバーを LAN に導入する簡単な方法を提供します。 さらに、ファイバー間変換をサポートする別の種類のファイバー メディア コンバーターもあり、デュアル ファイバーとシングル ファイバー間、またはマルチモード ファイバーとシングルモード ファイバー間の接続を提供します。 ファイバ間メディア コンバータは、トランスポンダとしても知られる波長分割多重 (WDM) アプリケーションにおける波長変換のためのコスト効率の高いソリューションも提供します。







ファイバーメディアコンバータの種類





市場では、さまざまなファイバー メディア コンバータが入手可能です。 さまざまな基準に従って、ファイバーメディアコンバータはさまざまなタイプに分類される場合があります。







マネージド VS アンマネージド





マネージドファイバーメディアコンバーターには、ネットワーク監視、障害検出、およびリモート管理の機能があります。 ネットワーク管理者がネットワークを簡単に監視および管理できるようになります。 ただし、アンマネージド ファイバ メディア コンバータでは、他のデバイスとの単純な通信が可能ですが、マネージド ファイバ メディア コンバータが持つ監視および管理機能はありません。







プラットフォーム: スタンドアロン VS モジュラーシャーシベース





プラットフォームのタイプに応じて、ファイバー メディア コンバーターは、スタンドアロンのファイバー メディア コンバーターとモジュラー シャーシ ベースのファイバー メディア コンバーターに分類できます。 スタンドアロンのファイバー メディア コンバータは、単一または限られた数のコンバータを迅速に実装する必要がある場合に使用するように設計されています。 ただし、モジュラーシャーシベースのファイバーメディアコンバーターは、複数のポイントでの銅線および/またはファイバーの統合が不可欠な高密度アプリケーションで使用されます。







銅線からファイバーへのメディアコンバーター VS ファイバーからファイバーへのメディアコンバーター





メディアの種類に応じて、ファイバー メディア コンバーターは、銅線からファイバーへのメディア コンバーターとファイバーからファイバーへのメディア コンバーターに分類されます。







銅線からファイバーへのメディアコンバータ





銅線からファイバーへのメディア コンバーターは、ファイバーを銅線インフラストラクチャに統合するための鍵となります。 さまざまなアプリケーションに応じて、銅線からファイバーへのメディアコンバーターは、イーサネット銅線からファイバーへのメディアコンバーター、ビデオからファイバーへのメディアコンバーター、およびシリアルからファイバーへのメディアコンバーターにさらに分割できます。

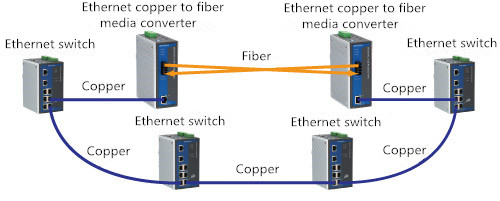

イーサネット銅線からファイバーへのメディアコンバーター





この種のファイバー メディア コンバータは、IEEE 802.3 標準をサポートし、イーサネット、高速イーサネット、ギガビット、および 10 ギガビット イーサネット デバイスへの接続を提供します。 SC から RJ45 メディア コンバータ、SFP から RJ45 メディア コンバータ、PoE メディア コンバータ、ミニ メディア コンバータ、および産業用メディア コンバータはすべてこのタイプに含まれます。







SC - RJ45 メディア コンバータには、RJ45 ポートと SC ポートが付属しており、SC タイプ コネクタで終端処理されたファイバ ケーブルで使用するように設計されています。SFP - RJ45 メディア コンバータには、RJ45 とプラグイン可能な光ファイバ ポートが付属しており、柔軟なネットワークが可能になります。 SFP トランシーバーを使用した構成。 PoE メディア コンバータは、銅線をファイバーに透過的に接続しながら、IP カメラ、VoIP 電話、ワイヤレス アクセス ポイントなどの標準ベースの PoE 準拠デバイスに Power-over-Ethernet (PoE) を提供できます。 ミニ メディア コンバータは、小型サイズの銅線からファイバへのコンバータです。 デスクトップにファイバを導入する場合や、軽量、コンパクトなサイズ、低電力が必要なモバイル アプリケーションに最適です。産業用メディア コンバータは、ギガビット イーサネットまたはファスト イーサネット ネットワークをギガビットまたはイーサネット光ファイバ ネットワークに変換するように設計されたコンパクトで堅牢なデバイスです。



ビデオ銅線からファイバーへのメディアコンバーター

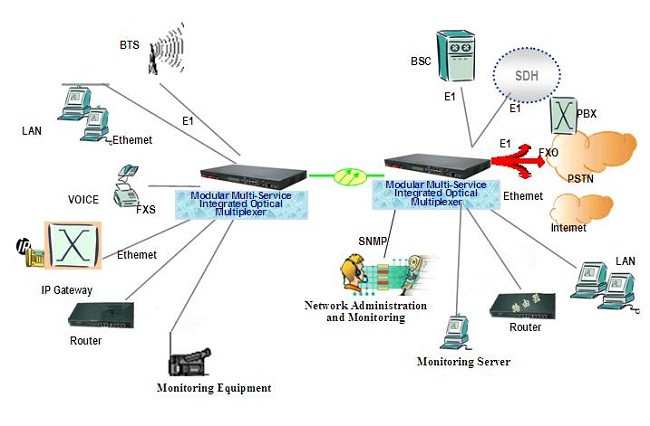

ビデオ銅線からファイバーへのメディア コンバーター。光ファイバー マルチプレクサとも呼ばれ、ビデオ、オーディオ、データ、イーサネットなどの信号の送受信に使用されます。 光ファイバー マルチプレクサは、単一の光ファイバーを通じて 2 つ以上の光信号を処理するデバイスであり (次の図を参照)、ネットワークを通じて伝送できる情報量を増加します。 信号はアナログまたはデジタルであるため、ビデオ銅線からファイバーへのビデオは、アナログ信号を送信するコンバーターとデジタル信号を送信するコンバーターにさらに分類できます。 名前の通りアナログ信号を伝送するコンバーターは、電気信号に振幅変調または周波数変調を加えて光信号に変換します。 復調も受信側で行われます。 しかし、デジタル信号を伝送するコンバータは、ビデオ、オーディオ、データ信号をデジタル化して多重化し、複数の低速デジタル信号を 1 つの高速信号に変換します。 この高速信号は、ファイバー上を伝送する光信号に変換されます。







さまざまなアプリケーションに応じて、ビデオ銅線からファイバへのメディア コンバータとして 3 つが一般的に使用されています。それは、プレシオクロナス デジタル ヒエラルキー (PDH) マルチプレクサ、同期デジタル ヒエラルキー (SDH) マルチプレクサ、および同期プレシオクロナス シージタル ヒエラルキー (SPDH) マルチプレクサです。 PDH ファイバー伝送技術を使用した PDH マルチプレクサは、E1 ポイントツーポイント光伝送装置です。 この種のマルチプレクサの一般的な伝送容量は 4E1、8E1、16E1 です。 SDH マルチプレクサは、大容量の伝送容量を備え、光ネットワークのすべてのセグメントにわたるサービスのエンドツーエンドのプロビジョニングと管理をサポートするように設計されています。 SPDH マルチプレクサは、PDH テクノロジーと SDH テクノロジーの両方を採用しています。 これは、PDH コード速度調整原理に基づいて、同時に SDH ネットワーク技術の可能な限りの部分を使用する PDH 伝送システムです。







シリアルからファイバーへのメディアコンバーター





この種類のメディア コンバータは、シリアル プロトコルの銅線接続のファイバー延長を提供します。 RS232、RS485、またはその他の形式のシリアル データを 1 つのポートで受け入れ、シリアル データ ストリームを光ファイバー信号に変換し、ファイバー スパンのもう一方の端にあるマッチング ユニットに送ります。











ファイバーツーファイバーメディアコンバーター





ファイバーツーファイバーメディアコンバーターは、マルチモードファイバーとシングルモードファイバー間、異なる「パワー」ファイバーソース間、およびデュアルファイバーとシングルファイバー間の接続を提供することにより、ネットワーク距離を延長するために使用されます。 さらに、ある波長から別の波長への変換もサポートします。 モード コンバーターと WDM OEO トランスポンダーは、2 つの一般的なタイプのファイバー間メディア コンバーターです。







モードコンバーター





モードコンバータを使用すると、2 つの光学モード間の断熱遷移が可能になります。 モードコンバータは、異なる種類のファイバを相互接続するだけでなく、光信号を再生成して、伝送距離を延長し、二重ファイバケーブルの使用を延長することもできます。 通常、マルチモードからシングルモードへのファイバー変換に適用されます。











WDM OEO トランスポンダー





ファイバー メディア コンバータが WDM システムで使用される場合、エンド デバイスまたはクライアント デバイスからの受信信号を WDM 波長に変換する WDM OEO トランスポンダと呼ばれます。 WDM OEO トランスポンダは、デュアル ファイバからシングル ファイバへの変換や波長変換によく使用されます。

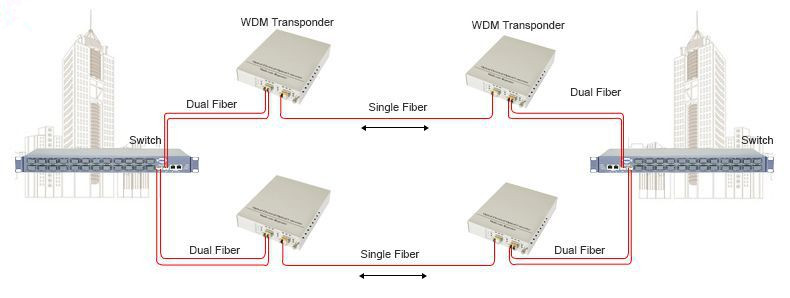

ネットワークでは、施設に設置されている機器とファイバーの種類に応じて、デュアルファイバーとシングルファイバー間の変換が必要になる場合があります。 次の図は、光ファイバー ネットワークで果たされる WDM トランスポンダーの役割を示しています。

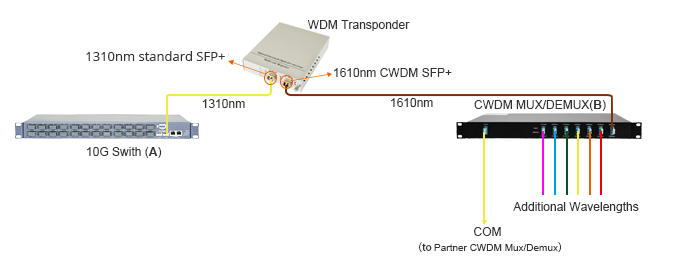

WDM OEO トランスポンダは、さまざまな波長を送信するスモール フォーム ファクタ プラガブル (SFP) トランシーバを使用して波長変換が可能で、レガシー機器の標準光波長 (850nm、1310nm、1550nm) から指定された光波長に変換するためのコスト効率の高いソリューションを提供します。 WDMネットワーク用。











ファイバメディアコンバータセレクションガイド





適切なファイバーメディアコンバーターは、ケーブルと人件費を削減しながらイーサネット伝送を拡張するための費用対効果の高いソリューションを提供します。 ネットワーク用のファイバー メディア コンバータを選択するときは、次の点を考慮する必要があります。



ファイバーメディアコンバーターのチップは、全二重システムと半二重システムの両方で動作します。 その理由は、一部の N-Way スイッチおよび HUB が半二重モード動作を使用する可能性があり、ファイバー メディア コンバータが全二重動作のみをサポートしている場合、重大な衝突とデータ損失が発生する可能性があるためです。 接続テストは、ファイバ メディア コンバータと異なる光ファイバ スプライス間で実行する必要があります。 そうしないと、異なるファイバ メディア コンバータ間の互換性がないため、データ損失や不安定な伝送が発生する可能性があります。ファイバ メディア コンバータの適切な動作を保証するには、温度測定も必要です。 これは、ファイバーメディアコンバーターが高温環境では正常に動作しない可能性があるためです。 したがって、動作温度を正確に知ることが重要です。ファイバ メディア コンバータには、データ損失を防ぐ安全装置が装備されている必要があります。ファイバ メディア コンバータは、IEEE802.3 規格に適合している必要があります。 そうでない場合は、非互換性のリスクがあるはずです。
