光ファイバーパッチコードシングルモード

現代の電気通信およびデータ伝送の分野では、高速・長距離接続への需要が急増し続けています。この進歩を支える主要コンポーネントの一つが、 シングルモード光ファイバーパッチコードです。これは光ネットワークにおける重要なリンクであり、要求の厳しい環境において比類のない性能を発揮します。その設計、利点、そして用途を詳しく見ていくことで、なぜそれが今日の光インフラの礎となっているのかを理解しましょう。

シングルモード光ファイバーパッチコードの定義は何ですか?

シングルモード光ファイバーパッチコードは、コア径（通常9ミクロン）を通して単一の光ビームを伝送するように設計された特殊なケーブルです。この細いコアと、全反射によって光を内側に反射するクラッド層を組み合わせることで、光信号の分散や損失を最小限に抑えることができます。複数の光路をサポートし、短距離伝送に適したマルチモードパッチコードとは異なり、シングルモードパッチコードは長距離伝送向けに設計されており、地理的に離れた場所への接続に最適です。

これらのパッチコードは、シリカガラスなどの高品質の材料（特定の用途ではプラスチック）で作られており、精密コネクタ（一般的なタイプには LC、SC、FC、E2000 など）で終端されており、トランシーバー、スイッチ、ルーターなどの光デバイス間の安全で低損失の接続を保証します。

シングルモード光ファイバーパッチコードはどのように機能しますか?

シングルモード光ファイバーパッチコードの動作は、全反射の原理に基づいています。この現象により、光はファイバーコアを大きな漏れなく通過することができます。その動作メカニズムの詳細は以下の通りです。

光の伝播：レーザーダイオード（光源）は、9ミクロンの光ファイバコアに単一の集束光ビームを照射します。この細いコアは光を単一の経路に制限し、モード分散（マルチモード光ファイバなどで見られるように、複数の光ビームが異なる速度で広いコアを通過する際に生じる歪み）を排除します。

クラッドとコーティングの役割：コアの周囲には、屈折率の低いクラッド層が配置されています。このクラッド層は光ビームをコアに反射し、光ビームが閉じ込められた状態で光ファイバー全体にわたって伝播することを保証します。外側の保護コーティング（通常はプラスチック製）は、コアとクラッドを物理的な損傷、湿気、環境からの干渉から保護します。

信号の整合性: 単一の光路を維持し、光ファイバーの壁との相互作用を最小限に抑えることで、シングルモード パッチコードは長距離にわたって信号の整合性を維持し、数百キロメートルに渡る一貫したデータ伝送を可能にします。

シングルモード光ファイバーパッチコードの分類

シングルモード光ファイバーパッチコードは、さまざまなアプリケーションのニーズに合わせて、特定の規格と設計機能に基づいて分類されます。

ITU-T規格による

OS1：屋内用に設計されたOS1シングルモードパッチコードは、1310 nmおよび1550 nmの波長で動作し、1310 nmでの最大減衰量は1.0 dB/kmです。データセンターや建物内など、短距離から中距離の屋内リンクで広く使用されています。

OS2：屋外および長距離用途向けに最適化されたOS2パッチコードは、低減衰（1310nmで通常0.4dB/km、1550nmで0.3dB/km）と優れた温度変化および湿度耐性を備えています。都市間ネットワーク、海底ケーブル、屋外通信インフラに最適です。

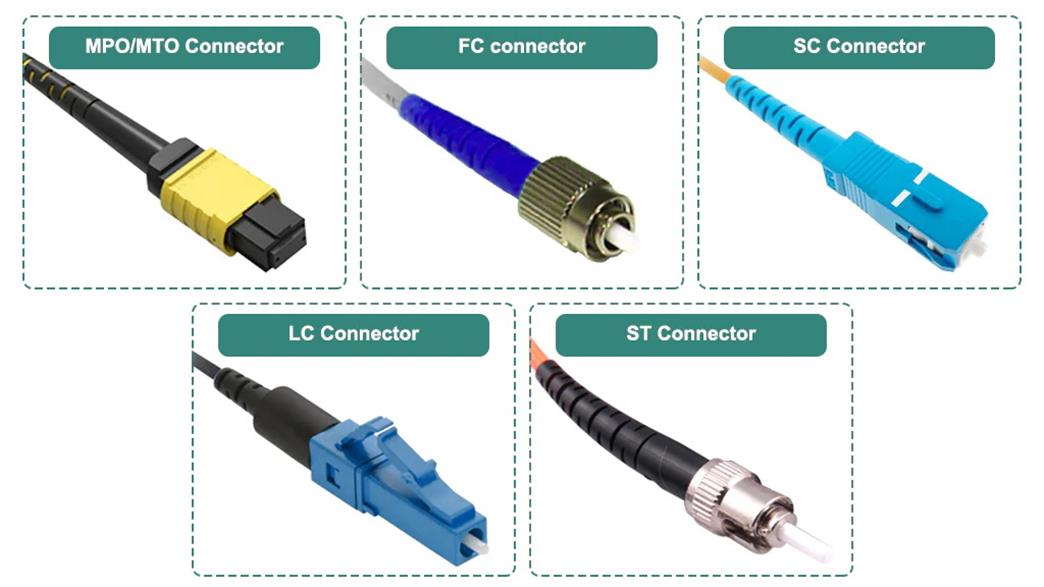

コネクタタイプ別

LC、SC、FC、E2000コネクタが最も普及しています。小型フォームファクタのLCコネクタは、高密度データセンターのスペース効率向上に好まれています。プッシュプルラッチ機構で知られるSCコネクタは、信頼性の高い接続を実現するため、通信システムで広く使用されています。

構成別

シンプレックス: 単一のファイバー コアを備え、一方向のデータ伝送に使用されます (例: 送信と受信を別々のケーブルで処理するポイントツーポイント リンク)。

デュプレックス: 2 つの並列ファイバー コアで構成され、双方向の伝送を可能にします (同時送信機能と受信機能を必要とするネットワークで一般的)。

シングルモード光ファイバーパッチコードの主な利点

優れた伝送距離：シングルモードパッチコードは、コア径が狭く、光路が単一であるため、モード分散を最小限に抑え、10キロメートルを超える長距離データ伝送を可能にします。これは、マルチモードパッチコードの能力をはるかに超えるものです。そのため、都市間通信リンク、海底ケーブル、大規模データセンターの相互接続には欠かせない存在となっています。

高い帯域幅：シングルモード光ファイバーはより高い帯域幅をサポートし、超高速データレート（最大100Gbps以上）を容易に処理できます。5Gネットワ​​ーク、クラウドコンピューティング、ストリーミングサービスによってデータトラフィックが急増する中、シングルモードパッチコードは、速度や信頼性を損なうことなく、これらの需要を満たすために必要な容量を提供します。

低信号損失：シングルモードパッチコードは、1キロメートルあたり0.2dBという低い減衰率を実現し、長距離伝送でも光信号の完全性を維持します。この低損失により、信号中継器の必要性が低減し、運用コストの削減とネットワーク設計の簡素化を実現します。

先進技術との互換性：シングルモード光ファイバーは、波長分割多重（WDM）技術と互換性があります。WDMは、異なる光波長を用いて複数のデータストリームを1本の光ファイバーで同時に伝送できる技術です。これにより、シングルモード光ファイバーの効率性がさらに向上し、進化するネットワークアーキテクチャにも対応できる将来を見据えた選択肢となります。

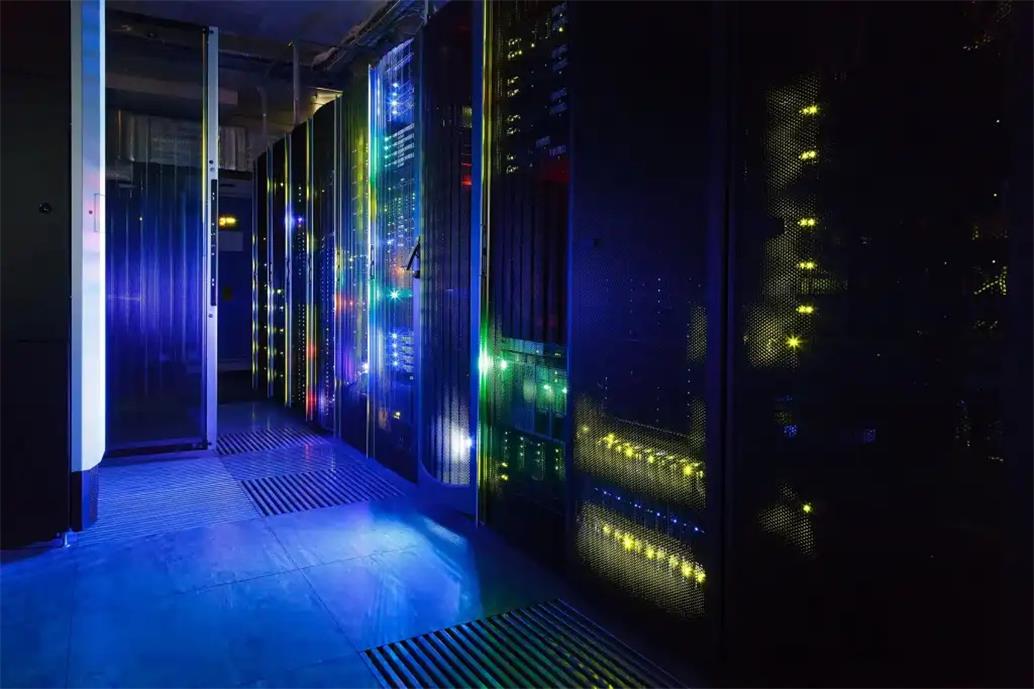

アプリケーション: シングルモードパッチコードが活躍する場所

シングルモード光ファイバーパッチコードは、さまざまな業界の重要なインフラストラクチャのバックボーンです。

通信:長距離の FTTH (Fiber To The Home) ネットワーク、セルラー バックホール、および国内データ リンクを強化します。

データ センター:特にノード間の距離が大きい大規模施設において、サーバー ラックとキャンパス全体のネットワーク間の高速接続を実現します。

エンタープライズ ネットワーク:複数の支社や遠隔地を持つ大規模な組織で、安全で高帯域幅の通信をサポートします。

航空宇宙および防衛:耐久性とパフォーマンスが最も重要となる航空電子工学システムや軍事通信において、信頼性の高い干渉のないデータ伝送を実現します。

スマートグリッド:広大な地理的領域にわたる電力網のリアルタイム監視と制御を可能にしてエネルギー配電ネットワークの効率を高め、安定したエネルギー伝送と停電への迅速な対応を確保します。

放送とメディア: 妥協のない信号品質が求められるライブ イベント、衛星通信、コンテンツ配信ネットワーク (CDN) にとって重要な、長距離にわたる高解像度 (HD) および 4K/8K ビデオ信号のシームレスな伝送を実現します。

適切なシングルモードパッチコードの選択

シングルモード光ファイバーパッチコードを選択する際には、コネクタの種類、ケーブル長、耐環境性といった要素を考慮する必要があります。信頼できるサプライヤーは、デュプレックスやシンプレックス構成など、特定のニーズに合わせたオプションや、独自のネットワーク要件に合わせたカスタマイズされたソリューションを提供しています。例えば、屋外や長距離での使用に最適化されているOS2シングルモード光ファイバーは、湿気や温度変化に対する保護性能が強化されており、過酷な環境下でも安定した性能を発揮します。

結論として、シングルモード光ファイバー パッチコードは単なるケーブルではありません。現代の光ネットワークの生命線であり、接続された世界を支える高速で信頼性の高い長距離データ伝送を可能にします。
