パッチパネルに12芯ピグテールを取り付ける方法

光ファイバーネットワークは現代のデータ伝送のバックボーンとなり、データセンターから企業ネットワーク、FTTH（Fiber to the Home）まで、様々なアプリケーションで高速かつ低損失の接続を可能にしています。12芯ピグテールは重要な終端部品として、パッチパネル内のトランクケーブルとネットワーク機器間の信頼性の高い接続を確立する上で極めて重要な役割を果たします。最適な光学性能を確保し、信号減衰を最小限に抑え、ネットワークの安定性を最大化するには、適切な設置が不可欠です

設置前の準備

● インストールプロセスを開始する前に、エラーを回避し、安全性を確保し、技術仕様への準拠を保証するために、徹底した準備が不可欠です。

必要な工具と資材を集める

インストールを正常に完了するには、光ファイバー作業の業界標準を満たしている次のツールと資材を揃える必要があります。

● 12 芯ピグテール（ネットワークのファイバ モードと互換性あり - シングル モードの場合は OS2、マルチ モードの場合は OM1/OM2/OM3/OM4/OM5、機器の要件に一致するコネクタ タイプ（例：LC、SC、FC、ST、E2000）、環境に適したジャケット材料（LSZH や PVC など））

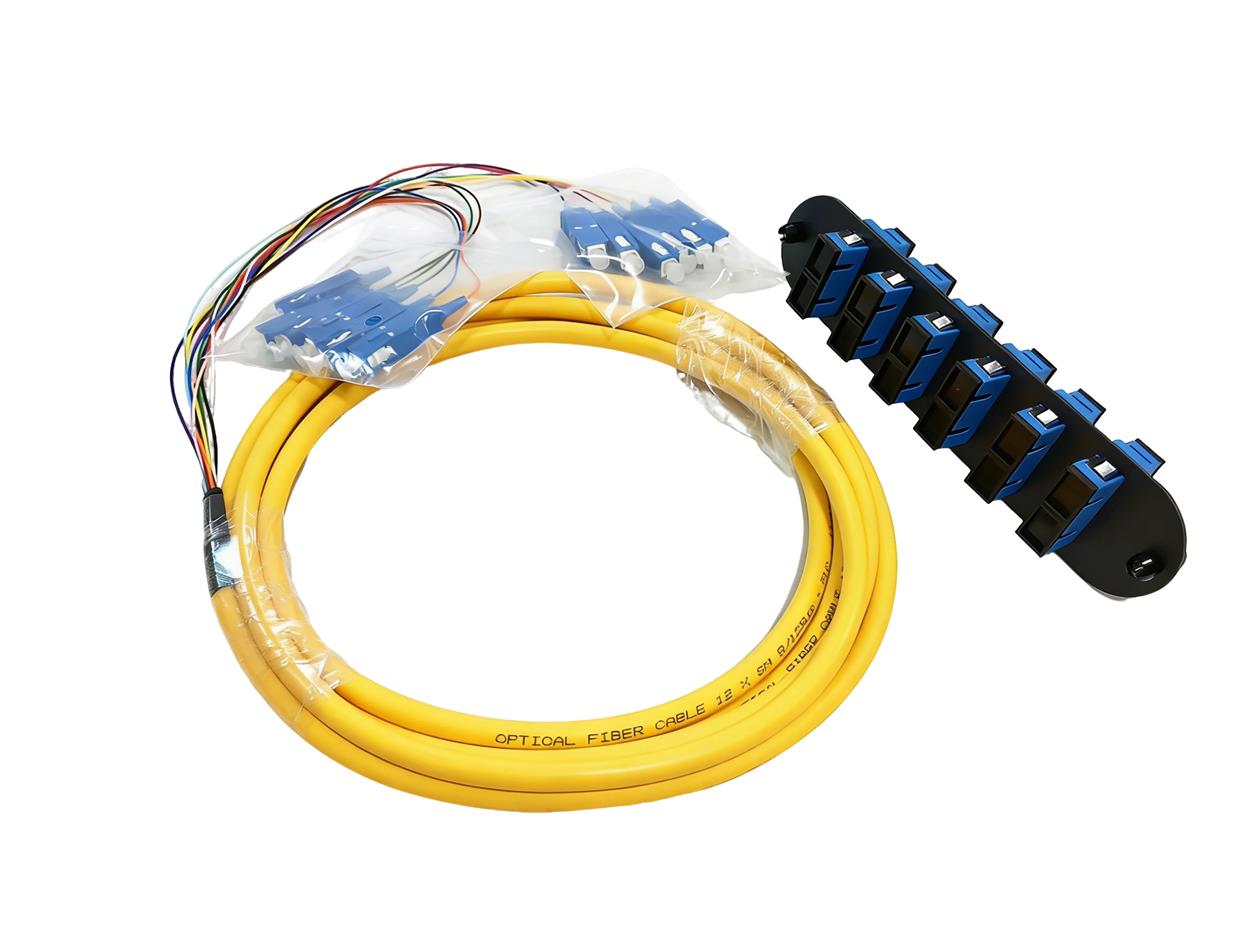

● 光ファイバーパッチパネル（12芯容量、ピグテールコネクタ用の互換性のあるアダプタポート付き）

● 融着接続機（低損失接続用に校正済み、IEC 60793に準拠）

● ファイバークリーバー（切断角度≤0.5°の精密切断工具）

● 光パワーメータと光源（挿入損失と反射損失の試験用）

● ケーブル管理アクセサリ（タイラップ、ケーブルオーガナイザー、保護スリーブ）

● 清掃用品（糸くずの出ないワイプ、ファイバー洗浄液、圧縮空気ボンベ）

● 個人用保護具（安全メガネ、静電気防止手袋）

互換性を確認し、コンポーネントを検査する

● 互換性チェック：12芯ピグテールのファイバモード（OS2/OM1-OM5）、コネクタタイプ、およびジャケット材質が、パッチパネルおよびネットワーク要件に適合していることを確認してください。例えば、マルチモードのOM3/OM4ピグテールは高速データセンター相互接続に最適ですが、シングルモードのOS2ピグテールは長距離伝送に適しています。

● コンポーネント検査：12芯ピグテールに物理的な損傷（ジャケットのひび割れ、コネクタの曲がり、セラミックフェルールの汚れなど）がないか検査します。パッチパネルのアダプタポートが清潔で、ゴミや損傷がないことを確認します。すべてのコンポーネントが品質保証のための関連認証（CE、RoHS、ISO9001）を取得していることを確認します。

インストール環境の準備

● ファイバーの端やコネクタの汚染を防ぐために、清潔でほこりのない作業スペースを維持してください。

● 接合およびテスト中のパフォーマンスの問題を回避するために、環境の温度制御（18〜25℃）および湿度調節（40〜60％）が行われていることを確認します。

● 静電気は敏感な光ファイバー部品を損傷する可能性があるため、静電気防止マットと手袋を使用して静電気を除去します。

ケーブル配線と準備

● 適切なケーブル配線により、12 ファイバー ピグテールが機械的ストレスから保護され、パッチ パネル内での効率的なケーブル管理が保証されます。

12ファイバーピグテールをパッチパネルに配線する

● 曲げや張力を最小限に抑えるように配線経路を計画してください。光ファイバーケーブルの最小曲げ半径は、動的では10mm、静的では5D（Dはケーブル外径）です。ケーブルを急激に曲げたり、ねじれたり、潰したりしないでください。

● ケーブル管理アクセサリを使用して、配線経路に沿ってピグテールを固定し、電源ケーブルから離して電磁干渉を防止します。

● ファイバーに負担をかけずに接続や将来のメンテナンスを容易にするために、パッチ パネルの端に十分な余裕 (通常 30 ～ 50 cm) を残します。

ピグテールジャケットを剥がし、ファイバー端を準備する

●ケーブルストリッパーを使用して、12芯ピグテールの外側の被覆を慎重に剥がし、個々の光ファイバー芯線を露出させます。光ファイバー芯線を損傷しないよう、必要な長さ（20～30cm）だけ被覆を剥がしてください。

● タイトバッファ付き 12 芯ピグテール (屋内用途で一般的) の場合は、精密ストリッパを使用して各ファイバーからバッファ コーティングを剥がし、裸ファイバー (通常 125 μm クラッド) を露出させます。

● ファイバー洗浄液を染み込ませた糸くずの出ないワイプで、各裸光ファイバーを清掃し、残留コーティングや汚染物質を除去します。糸くずやゴミが残っていないことを確認してください。接続エラーや信号損失の原因となります。

ファイバーストランドを色分けして整理する

● 12芯ピグテールは、識別しやすいように標準カラーコード（青、オレンジ、緑、茶、スレート、白、赤、黒、黄、紫、ローズ、水色）に従っています。被覆を剥がした光ファイバー芯線をこのカラーコードに従って整理しておくと、接続作業や将来のトラブルシューティングが容易になります。設置作業中は、整理した芯線を結束バンドで固定し、整理された状態を維持してください。

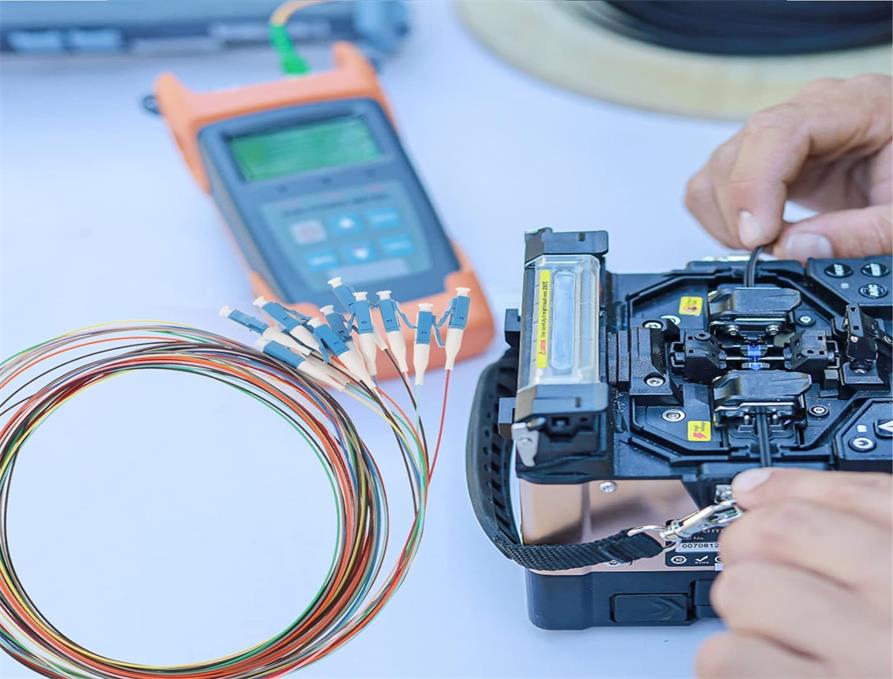

12芯ピグテールの融着接続

● 融着接続により、12芯ピグテールとトランクケーブルの間に低損失の永続的な接続部が形成されます。この工程では、精度と接続のベストプラクティスの遵守が求められます。

融着接続機のセットアップ

●融着接続機の電源を入れ、動作温度まで暖まるまで待ちます。

● 光ファイバの種類（シングルモード／マルチモード）とメーカーの指示に従って、スプライサーを校正してください。光ファイバの直径（シングルモードの場合は9/125μm、マルチモードの場合は50/125μmまたは62.5/125μm）に適した接続プログラムを選択してください。

● 糸くずの出ない布と圧縮空気を使用して、スプライサーの V 溝と電極を清掃し、ほこりやごみを取り除きます。

ファイバーの切断とロード

● 各光ファイバーストランド（カラーコード参照）ごとに、光ファイバーカッターを使用して、きれいで平らな切断面を作成します。光ファイバーをピンと張った状態でカッターのガイドに合わせ、切断面の長さがスプライサーの要件（通常8～16mm）に合致していることを確認します。

● 切断したピグテール光ファイバと対応するトランクケーブル光ファイバを、スプライサーのV溝に慎重に挿入します。挿入損失の増加につながるコアのずれを最小限に抑えるため、光ファイバを正確に位置合わせしてください。

融合接合を実行する

● 融着接続プロセスを開始します。融着接続機は自動的に光ファイバーの位置合わせ、予熱、そして電気アークによる融着を行います。このプロセス全体は、光ファイバー1本あたり10～20秒かかります。

● 接続後、接続機は接続損失を表示します。許容接続損失は、シングルモード光ファイバーの場合は0.1dB以下、マルチモード光ファイバーの場合は0.2dB以下です。損失がこの閾値を超える場合は、光ファイバーを再度切断し、接続し直してください。

● 色コードの配置を維持しながら、12 本のファイバー ストランドすべてに対してこのプロセスを繰り返します。

接合ポイントを保護する

● 各接続点に熱収縮スリーブをかぶせます。スリーブは接続点全体を覆い、各光ファイバーのバッファコーティング上に1～2cmほど伸びるように配置します。

● スリーブをスプライサーの加熱オーブンに入れて収縮させ、接合部の周囲に保護シールを形成します。取り扱う前にスリーブが完全に冷めるまでお待ちください。

● パッチ パネル内の接続トレイに接続済みファイバーを整理し、タイ ラップで固定して移動を防ぎ、接続ポイントを機械的ストレスから保護します。

コネクタの取り付けとテスト

● 接合後、ピグテールのコネクタをパッチパネルに取り付け、最適なパフォーマンスを確保するために厳格なテストを実施します。

コネクタを清掃して挿入する

● ピグテールコネクタは、糸くずの出ないワイプと光ファイバー洗浄液を使用して清掃してください。セラミックフェルールの場合は、クリーニングスティックを使用してフェルール端面の汚れを取り除いてください。

● 各コネクタを（色分けに従って）パッチパネルの対応するアダプタポートに合わせます。カチッと音がするまでしっかりと差し込み、確実に接続してください。締めすぎるとコネクタやアダプタが損傷する可能性があるため、締めすぎにご注意ください。

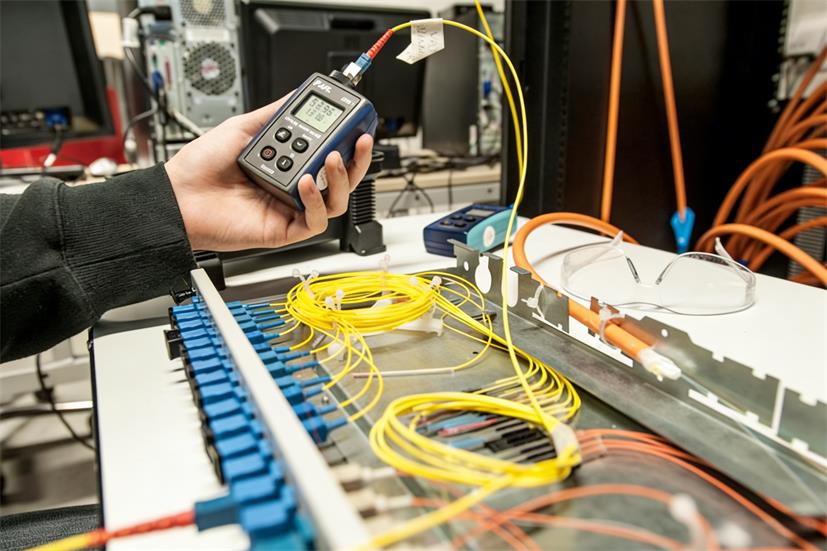

光学性能試験を実施する

● 挿入損失テスト：光源をトランクケーブルの一端に接続し、光パワーメータをピグテールのコネクタに接続します。各光ファイバストランドの挿入損失を測定します。業界標準に従い、最大許容挿入損失はコネクタあたり0.25dB未満です。

● リターンロス試験：光時間領域反射率計（OTDR）またはリターンロスメーターを用いてリターンロスを測定します。シングルモード光ファイバの場合、リターンロスは50dB以上である必要があります。マルチモード光ファイバの場合、ネットワークの特定の要件を満たす必要があります。

● 導通テスト:ファイバーを介してテスト信号を送信し、もう一方の端で受信を確認することで、各ファイバー ストランドに連続した光パスがあることを確認します。

試験結果の文書化

● 挿入損失、反射損失、接続損失を含む、12本の光ファイバーそれぞれのテスト結果を記録します。パッチパネル上の各コネクタに、対応する光ファイバーの色とテスト結果をラベル付けして、今後の参照に役立ててください。ネットワークのメンテナンスとトラブルシューティングのために、文書は安全な場所に保管してください

最終的なケーブル管理と品質保証

● 適切なケーブル管理により長期的な信頼性とメンテナンスの容易さが確保され、最終的な品質チェックにより設置が業界標準を満たしていることが確認されます。

パッチパネル内のケーブルを固定し、整理する

● ケーブルオーガナイザーと結束バンドを使用して、12芯ピグテールケーブルとトランクケーブルをパッチパネル内に配置します。ケーブルが過度に張られたり、最小曲げ半径を超える曲げが生じたりしないように、きちんと配線されていることを確認してください。

● パッチ パネルを過密状態にしないでください。過密状態になるとケーブルが損傷し、メンテナンス時にコンポーネントにアクセスしにくくなる可能性があります。

● 物理的な損傷や汚染を防ぐために、露出したファイバーセグメントに保護スリーブを取り付けます。

最終目視検査を実施する

● 設置全体に損傷、位置ずれ、汚れがないか点検してください。すべてのコネクタがしっかりと差し込まれ、接続部が保護され、ケーブルが適切に配線されていることを確認してください。

● パッチ パネルのカバーがしっかりと取り付けられており、すべてのケーブル管理アクセサリが所定の位置に取り付けられていることを確認します。

業界標準への準拠を確保する

● インストールが Telcordia、EIA/TIA、IEC 仕様、および内部ネットワーク ポリシーに準拠していることを確認します。

● 品質とパフォーマンスを保証するために、すべてのコンポーネント (ピグテール、パッチ パネル、スプライサー) が関連する認証 (CE、RoHS、ISO9001) を満たしていることを確認します。

概要

パッチパネルに12芯ピグテールを設置するには、綿密な計画、正確な施工、そして業界のベストプラクティスの遵守が必要です。設置前の準備とケーブル配線から融着接続、テスト、最終的な品質保証まで、このガイドに記載されているステップバイステップのプロセスに従うことで、現代の光ファイバーネットワークの要求に応える低損失で信頼性の高い接続を確立できます。適切な設置は、最適な光学性能を保証するだけでなく、ダウンタイムを最小限に抑え、保守コストを削減し、ネットワークインフラの寿命を延ばします
