終端処理済みトランクケーブル：データセンターにおける迅速な導入と安定した伝送の鍵

データセンターのケーブル配線において、時間と信頼性はまさに金銭です。従来の現場での銅線終端処理は、時間と労力がかかるだけでなく、人的要因によるパフォーマンスの不安定化も招きやすいという問題がありました。

工場で終端処理されテストされたプラグアンドプレイ ソリューションである事前終端トランク銅ケーブルは、その迅速な導入と安定したデータ伝送特性が認められ、現代のデータ センターに欠かせないインフラストラクチャになりつつあります。

終端済みトランクケーブルとは何ですか?

終端処理済みトランク銅ケーブル は、ツイストペアケーブルの両端に工場で終端処理されたコネクタ（コンセントまたはプラグ）を備えた完全なケーブルアセンブリです。サーバーとネットワークパッチパネルのリンクなど、データセンター内のポイントツーポイント接続用に特別に設計されています。

この設計により、従来の現場での終端処理が不要になり、複雑でエラーが発生しやすい終端作業が現場から工場環境に移行します。

事前に終端されたトランク ケーブルを選択する理由

1. 設置コストと時間を大幅に削減

端末処理済みのトランク銅ケーブルは、迅速な設置が可能で、データセンターの人件費を最大90%削減できます。従来の現場での終端処理では、技術者が現場で各コネクタを個別に終端処理する必要がありましたが、端末処理済みのソリューションではシンプルな接続のみで済むため、設置時間を最大75%短縮できます。

2. 優れたパフォーマンスと信頼性

工場での成端により、各接続は専門機器と技術を用いて精密に設計され、厳格な性能試験を受けています。例えば、Fiber-martの成端済みトランク銅線はすべてFlukeの性能試験に合格しており、安定した性能と信頼性の高い伝送を保証します。

Belden の終端済み銅コンポーネントは、日常使用の過酷な条件に耐えるように設計されており、優れた品質と性能を提供します。

3. 簡素化された保守・管理

事前に終端されたトランク ケーブルには、明確な番号システムが付属していることが多く、回路の識別とトラブルシューティングが大幅に簡素化されます。

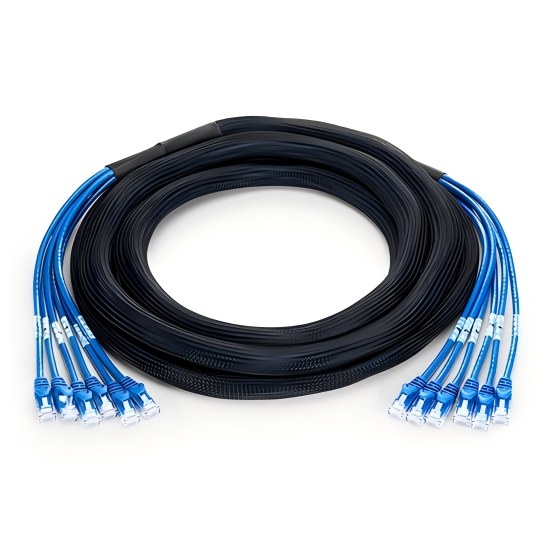

黒の編組スリーブデザインは、ケーブルをすっきりとまとめるだけでなく、摩耗や損傷を効果的に防ぎます。6本のケーブルを束ねる設計により、ケーブルの乱雑さを軽減し、データセンターの清掃と管理を容易にします。

端末処理済みトランクケーブルの主な種類

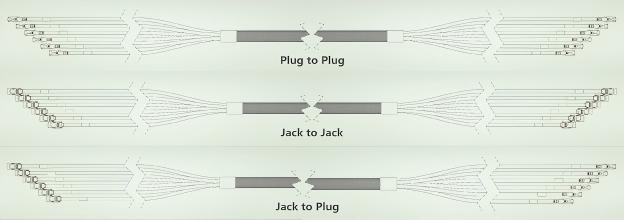

終端済みのトランク銅ケーブルは、両端のコネクタに応じて、主に次の 3 つのタイプに分けられます。

• アウトレット間接続タイプ： クロスコネクト構成に適しています。各端を別々の空のパッチパネルに差し込み、パッチコードを使用してアクティブな機器に接続します。

• プラグツープラグタイプ: クロスコネクトなしで 2 つのアクティブ デバイスを直接接続したり、オープンな作業エリアでネットワーク パッチ コードとして使用したりできます。

• コンセントからプラグへのタイプ: プラグの端はアクティブな機器に直接接続し、コンセントの端は空のパッチ パネルに差し込みます。その後、パッチ コードを使用して別のデバイスに接続します。

終端処理済みトランクケーブルの一般的な適用シナリオ

相互接続ケーブル配線スキーム

相互接続方式では、終端処理済みのトランクケーブルを使用して、両端のパッチパネル間に永続的なリンクを構築します。一方の端はスイッチ/ネットワークキャビネットに接続し、もう一方の端はサーバー/ストレージキャビネットに接続します。その後、パッチコードを使用して、スイッチとパッチパネル、サーバーとパッチパネルを接続します。

この方式により、接続構造が簡素化され、潜在的な障害点が削減されます。

クロスコネクトケーブル配線方式

クロスコネクト方式では、スイッチ/ネットワーク キャビネットとサーバー/ストレージ キャビネットの間に個別のパッチ ゾーン (通常は 2 つ以上のパッチ パネルで構成) が追加されます。

この方式では、2 つの永続的なリンクを作成するために、事前に終端されたトランク ケーブルが 2 本必要です。1 つはスイッチ/ネットワーク キャビネットをパッチ ゾーンに接続し、もう 1 つはパッチ ゾーンをサーバー/ストレージ キャビネットに接続します。

構造は若干複雑ですが、大規模なデータセンターでは柔軟性と管理性が向上します。

終端処理済みトランクケーブルを選択する際の重要な考慮事項

パフォーマンスカテゴリーと標準準拠

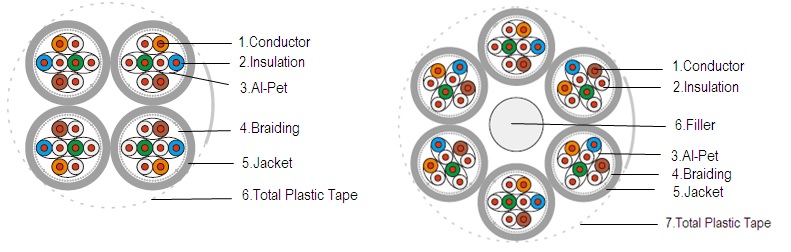

要件に基づいて適切なパフォーマンスカテゴリを選択してください。例えば、Cat6aは10GBase-T伝送をサポートします。製品が関連規格（例：ISO/IEC 11801、ANSI/TIA-568-C.2）に準拠していることを確認してください。

シールド付きとシールドなしの選択

電磁環境に応じて適切なシールドタイプを選択してください。例えば、Cat6aシールドフォイルツイストペア（SFTP）ケーブルは、干渉の大きい環境に適しており、より安定した信号伝送を実現します。

長さと構成

終端処理済みのトランクケーブルは様々な長さをご用意しています。適切な長さを選択することで、冗長性を避け、すっきりとした配線を維持できます。また、6つのコンセントから6つのコンセントへの接続など、コネクタ構成もご検討ください。

Fibermart 終端済みトランクケーブルソリューション

光通信製品の大手サプライヤーである Fiber-mart は、高性能な終端済みトランク ケーブル ソリューションの包括的なシリーズを提供し、お客様が効率的で信頼性の高いデータ センター インフラストラクチャを構築できるよう支援することに尽力しています。

当社の終端済みトランク銅ケーブルには、次のような優れた利点があります。

• 厳格な品質管理: すべてのトランク ケーブルは工場で終端処理、束ねられ、テストされ、優れた伝送パフォーマンスが保証されます。

• 柔軟な構成: さまざまなアプリケーション シナリオの要件を満たすために、さまざまな長さ、色、コネクタ タイプが用意されています。

• 高性能保証:  10GBase-T 伝送をサポートし、現代のデータセンターの高帯域幅の要求を満たします。

• 迅速な納品: 確立された在庫システムと物流により、プロジェクトが予定通りに完了することが保証されます。

新しいデータ センターを構築する場合でも、既存のネットワークをアップグレードして拡張する場合でも、Fiber-mart は最適な終端済み銅ケーブル ソリューションを提供して、導入効率を大幅に向上させ、総所有コストを削減します。

終端処理済みトランク銅線ケーブル技術は成熟し、現代のデータセンターに欠かせないものとなっています。Fibermartの終端処理済みトランク銅線ケーブルは、デジタル時代における競争力の強化に貢献し、効率的で信頼性の高いデータ伝送ネットワークを構築します。

当社の終端処理済みトランク銅線製品と技術詳細については、当社のウェブサイトをご覧 ください  。より効率的で信頼性の高いデータセンターインフラの構築をお手伝いいたします。
