シールド付き Cat6a ケーブルとシールドなし Cat6a ケーブル: どのように選択するのでしょうか?

Cat6aツイストペア銅線ケーブルの人気が高まっている背景には、10GbEネットワークのサポート、Power over Ethernet（PoE）技術の普及、ワイヤレスアクセスポイント（AP）の利用など、いくつかの要因があります。より広い帯域幅とより優れたパフォーマンスを求めるユーザーのニーズが高まるにつれ、Cat6aケーブルの人気はますます高まっています。シールド付きCat6aケーブルとシールドなしCat6aケーブルのどちらを選べば良いのでしょうか？それぞれの違いは何でしょうか？

Cat6aケーブル：10Gケーブルの現状と未来

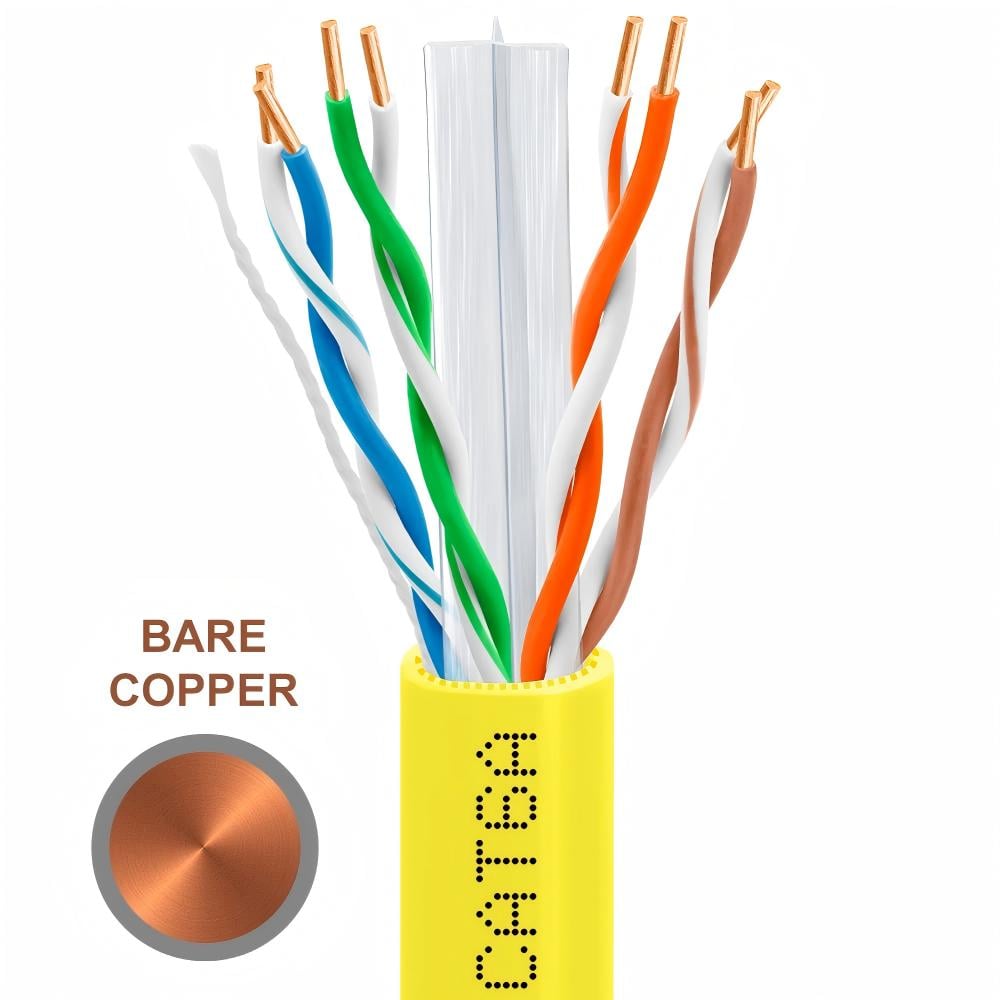

Cat6aケーブル（カテゴリー6aとも呼ばれる）は、最大10Gbpsのデータ伝送速度と最大500MHzの帯域幅をサポートします。Cat6aパッチケーブルは、より高密度でより撚り合わせた撚線を使用し、クロストークを低減するために追加の絶縁材が使用されている場合が多くあります。Cat6およびCat5eケーブルとの下位互換性があります（ただし、速度はリンクに取り付けられている最も低いカテゴリーのケーブルまたはコネクタによって制限されます）。

Cat6aケーブルは、将来を見据えたケーブルソリューションとして、徐々に費用対効果の高いソリューションになりつつあります。新しいケーブルシステムの耐用年数を5年以上と見込む場合は、Cat6aソリューションを検討すべきです。10年以上の耐用年数を求める場合は、Cat6aが間違いなく最適な選択肢であり、教育や医療などの分野で10G依存の無線システムをサポートし、PoEの性能を向上させるために、新規導入に強く推奨されます。

シールド付き Cat6a とシールドなし Cat6a: 違いは何ですか?

シールドの種類に基づいて、Cat6aケーブルはシールド付きツイストペア（STP）とシールドなしツイストペア（UTP）の2つのカテゴリに大別されます。シールドなしCat6aケーブルとシールド付きCat6aケーブルはどちらも、電子機器に信頼性の高い接続を提供するように設計されていますが、設計、構造、性能が異なります。

Cat6a シールドなしケーブル

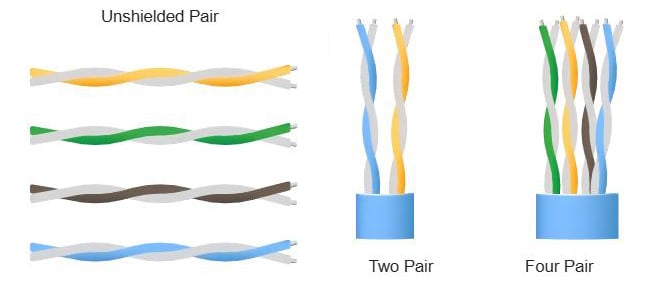

Cat6aシールドなしツイストペアケーブルは、4本のツイストペア線で構成されています。各裸銅線は絶縁され、色分けされています。Cat6aシールドなしケーブルの束全体は、通常PVC製の外被で覆われており、各ペアは異なる比率で撚り合わされているため、内部クロストークを最小限に抑えることができます。シールドとドレインワイヤがないため、Cat6a UTPケーブルの終端処理は非常に簡単で、終端処理の時間とコストを削減できます。

Cat6aシールドケーブル

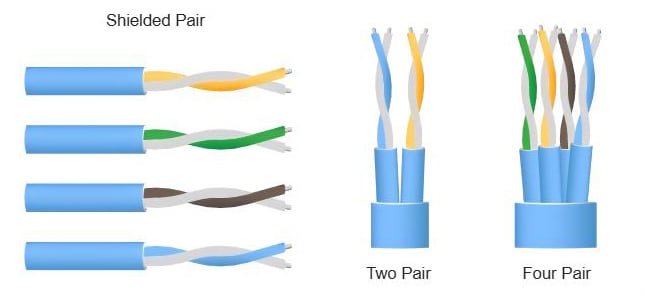

Cat6aシールドツイストペアケーブルは、ケーブル内にシールドを内蔵し、電磁干渉（EMI）や無線周波数干渉（RFI）による性能への影響を防ぎます。また、ケーブルの信号が近隣のケーブルや機器に干渉するのを防ぎます。適切に設置されたCat6aシールドケーブルは、EMIとクロストークを効果的に抑制し、データの整合性と高速性能を確保します。Cat6aシールドケーブルは、正常に機能するために必ず接地する必要があります。

注：シールドケーブルを選択した場合、混在させることはできません。シールドケーブルに接続されるすべてのコンポーネント（カプラ、コンセント、ネットワークカードなど）もシールドおよび接地されている必要があります。シールドケーブルとシールドなしケーブルを混在させることはできません。

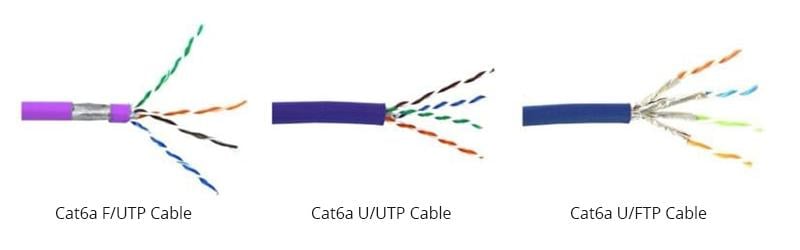

参考までに、Cat6a ケーブル シールドを説明する際に使用される一般的な略語を以下に示します。

  U = シールドなし

  F = ホイルシールド

  S = 編み込みシールド

  TP = ツイストペア

ISO/IEC規格では、最初の文字は全体のシールドの種類を示し、2番目の文字は個々のペアのシールドを示します。例えば、F/UTPの場合、「F」は全体のシールド、「U」は個々のペアにシールドがない、「TP」はツイストペアを表します。Cat6aのシールドの種類の詳細については、以下の表を参照してください。

シールド付き Cat6a ケーブルとシールドなし Cat6a ケーブル: どのように選択するのでしょうか?

家庭やビジネスのネットワークにイーサネット ケーブルを選択するときは、環境とコストを評価して、ネットワークのニーズを満たす適切なシールド ケーブルまたはシールドなしケーブルを選択してください。

家庭や小規模ビジネスでは、電力線の近くや電気機器の集中している場所でない限り、シールドなしのCat6aケーブルで問題なく動作します。一般的に、家庭や小規模ビジネス環境では、シールド付きイーサネットケーブルを必要とするほど干渉は大きくありません。しかし、大規模企業のような複雑な環境（例えば、重機、エレベーター、蛍光灯など、より強力な電磁干渉（EMI）を発生する可能性のある機器が設置されている環境）では、伝送速度とデータ品質の低下を防ぐため、シールド付きCat6aケーブルの使用が推奨されます。発電機、エアコン、プリンターなどもEMIを発生する可能性があります。そのため、これらの複雑な環境に適したシールド付きツイストペアケーブルは、産業施設や医療施設に最適であると考えられています。

シールド付きCat6aケーブルとシールドなしCat6aケーブルを比較検討する際には、コストを無視することはできません。シールド付きCat6aケーブルはシールドなしケーブルよりも高価で、敷設も複雑です。また、硬くて柔軟性が低いという欠点もあります。一方、シールドなしCat6aケーブルは安価で、柔軟性が高く、敷設も容易で、接地も不要です。コストはケーブル自体の価格だけでなく、ネットワーク速度やセキュリティにも反映されるため、シールド付きケーブルの方が費用対効果が高いように見える場合があります。

STP Cat6aケーブルは必要ですか？以下の一般的なシナリオの1つ以上に当てはまる場合は、シールドケーブルの使用をお勧めします。

• 屋外設置

• 高圧電線や電気盤の近く

• 発電機や電動モーターから数フィート以内

• 標準的なAC配線（特に壁内）と並行して配線する

• 重要なバックボーン接続（スイッチ間、スイッチとサーバー間など）や、接続が両端の機器でサポートされている最高速度で動作する必要がある場合など。

まとめると、シールド付きCat6aケーブルとシールドなしCat6aケーブルのどちらを選ぶかは、具体的な配線環境と予算に基づいて判断する必要があります。高品質のCat6aケーブルを使用することで、配線システムの寿命を延ばし、長期的な交換コストと人件費を削減できます。
