10ギガビットPON（パッシブ光ネットワーク）の登場後、WDM（波長分割多重）技術が従来のTDM PON分野に参入しました。2012年4月、標準化団体FSAN（フルサービスアクセスネットワーク）は、10G PONに続く次世代パッシブ光ネットワークステージ2（NG-PON2）アーキテクチャにおいて、TWDM PON（時波長分割多重パッシブ光ネットワーク）技術が推奨ソリューションであると決定しました。WDM PONをより深く理解していただくために、以下にWDM技術の概要を示します。
WDM とは何ですか?
WDMは、様々な波長のレーザービームを用いて複数の信号を結合し、光ファイバー媒体で伝送する方法です。WDMシステムは、送信側でマルチプレクサを使用して信号を結合し、受信側でデマルチプレクサを使用して信号を分割します。
WDMシステムは波長の種類によって分類され、一般的にはCWDM（Course WDM）とDWDM（Dense WDM）に分類されます。CWDMは、「Cバンド」または「エルビウムウィンドウ」と呼ばれる波長約1550nm（ナノメートル、10億分の1メートル、つまり1550 x 10-9メートル）の帯域で、8チャネル（つまり光ファイバーケーブル8本）で動作します。DWDMもCバンドで動作しますが、チャネル数は100GHz間隔で40チャネル、または50GHz間隔で80チャネルです。
CWDMマルチプレクサモジュールは、異なる波長の複数の光信号を1本の光ファイバーストランドに通過させます。CWDM MUX/DEMUXモジュールの一般的な構成は、2CH、4CH、8CH、16CH、18CHです。
DWDM Mux/Demuxモジュール – DWDM MuxおよびDWDM Demuxは、DWDMチャネルを1本または2本の光ファイバーに多重化するように設計されています。50G DWDM Mux/Demuxは、DWDMネットワークシステムに50Gトランスポートソリューションを提供するために使用されます。一般的な構成は4、8、16、32チャネルですが、40、44チャネルのものもあります。これらのDWDMモジュールは、4つ以上の電子機器からの出力光信号を受動的に多重化し、1本の光ファイバーで送信した後、光ファイバーリンクの反対側にある電子機器に入力するために、別々の異なる信号に分離します。
WDM PON
WDM PONは、アクティブコンポーネント（PON）を含まない物理的なポイントツーマルチポイント光ファイバーインフラストラクチャ上で、複数の異なる波長を使用します。各波長は、各光ネットワークユニット（ONU）に1Gbpsの速度で専用の波長チャネルを提供します。異なる波長を使用することで、同一の物理光ファイバー内でトラフィックを分離できます。その結果、物理的なポイントツーマルチポイントネットワークトポロジ上で論理的なポイントツーポイント接続を提供するネットワークが実現します。WDM-PONにより、事業者は長距離にわたって複数のエンドポイントに高帯域幅を提供できます。

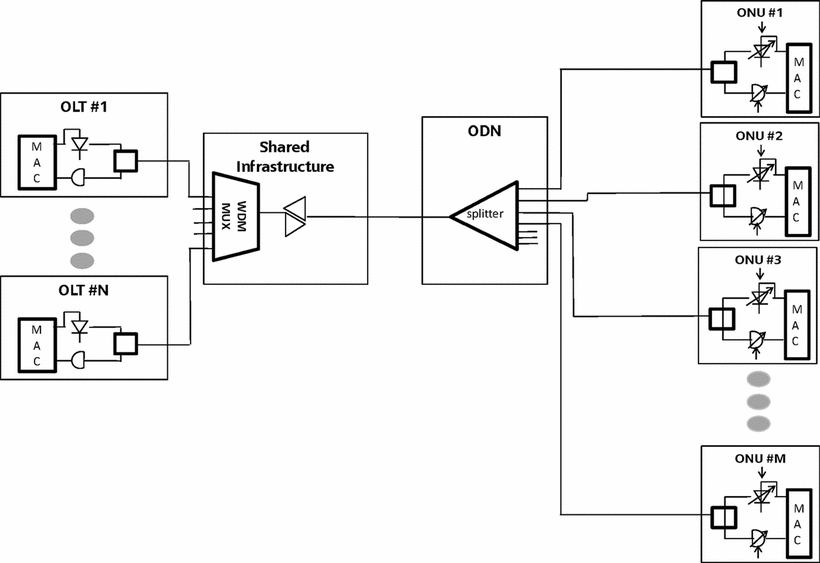

TWDM PON
ネットワークの導入と在庫管理を簡素化するため、ONUはカラーレスなチューナブルトランスミッタとレシーバを採用しています。トランスミッタはアップストリームの任意の波長にチューナブルで、レシーバはダウンストリームの任意の波長にチューナブルです。OLT側には光増幅器が設置され、ダウンストリーム信号の増幅とアップストリーム信号のプリアンプを行います。光増幅器とWDM Mux/DemuxはどちらもOLT側に設置されているため、ODNはパッシブな構成となっています。
このタイプのTWDM PONシステムは、複数の事業者が単一の物理ネットワークインフラを共有する市場において価値を発揮します。従来のODNにおける旧世代PONとの共存は、TWDM PON波長プラン、XG-PON波長帯域の再利用、Cバンド拡張帯域の再定義によってアップストリームとダウンストリームの両方の波長を包含し、これら2つのプランを混在させることによって実現されます。
TWDM-PON 規格は 2013 年に完成する予定で、完成した商用システムは 2014 年に登場する予定です。
TWDM PONの詳細については、ここをクリックしてください。
