복잡한 광 네트워크 환경에서 올바른 연결 구성 요소를 선택하는 것은 원활한 신호 전송, 운영 효율성 및 장기적인 안정성을 보장하는 데 매우 중요합니다. 자주 사용되는 두 가지 핵심 요소는 12가닥 광섬유 피그테일 과 12가닥 광섬유 패치 코드입니다. 두 구성 요소 모두 광섬유와 네트워크 장비를 연결하는 데 중요한 역할을 하지만, 설계, 기능 및 이상적인 사용 사례는 분명히 다릅니다. 이 종합 가이드는 이 두 구성 요소의 핵심 특성을 자세히 살펴보고 차이점을 강조하여 네트워크 설계자, 엔지니어 및 IT 전문가가 특정 인프라 요구 사항에 맞는 정보에 입각한 결정을 내릴 수 있도록 돕습니다.
핵심 정의: 무엇이 이들을 구분 짓는가?
12가닥 광섬유 피그테일

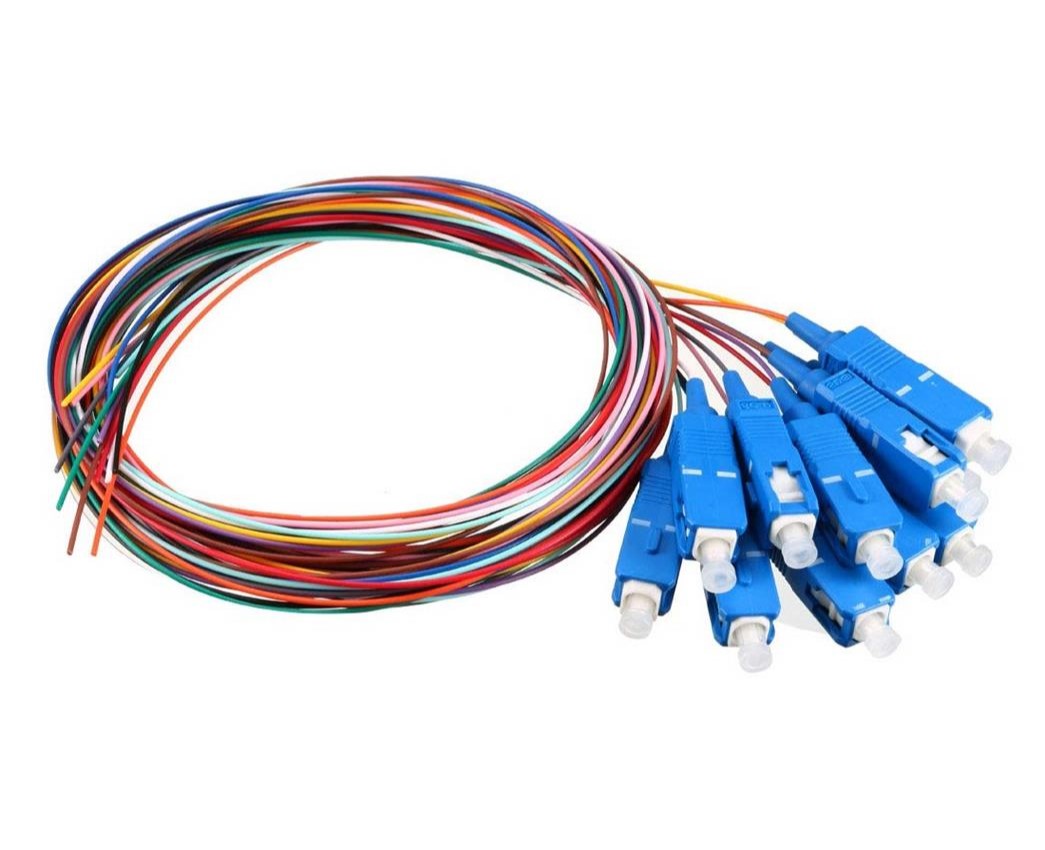

12가닥 광섬유 피그테일은 광섬유 케이블과 네트워크 장비 사이의 인터페이스로 공장에서 종단 처리되도록 설계된 특수 광 부품입니다. 싱글모드(OS2, 9/125µm) 및 멀티모드(OM1/OM2/OM3/OM4/OM5) 변형으로 제공되는 짧은 길이의 타이트 버퍼드 광섬유로 구성되며, 한쪽 끝에는 사전 연마된 산업 표준 커넥터(예: UPC/APC 구성의 LC, SC, FC 또는 ST)가 있고 다른 쪽 끝에는 노출된 절단된 광섬유가 있습니다. 주요 목적은 메인 광섬유 케이블과의 영구 융합 접합을 용이하게 하여 수동 광섬유 시스템과 능동 네트워크 장치를 연결하는 저손실 링크를 구축하는 것입니다.
12가닥 패치 코드

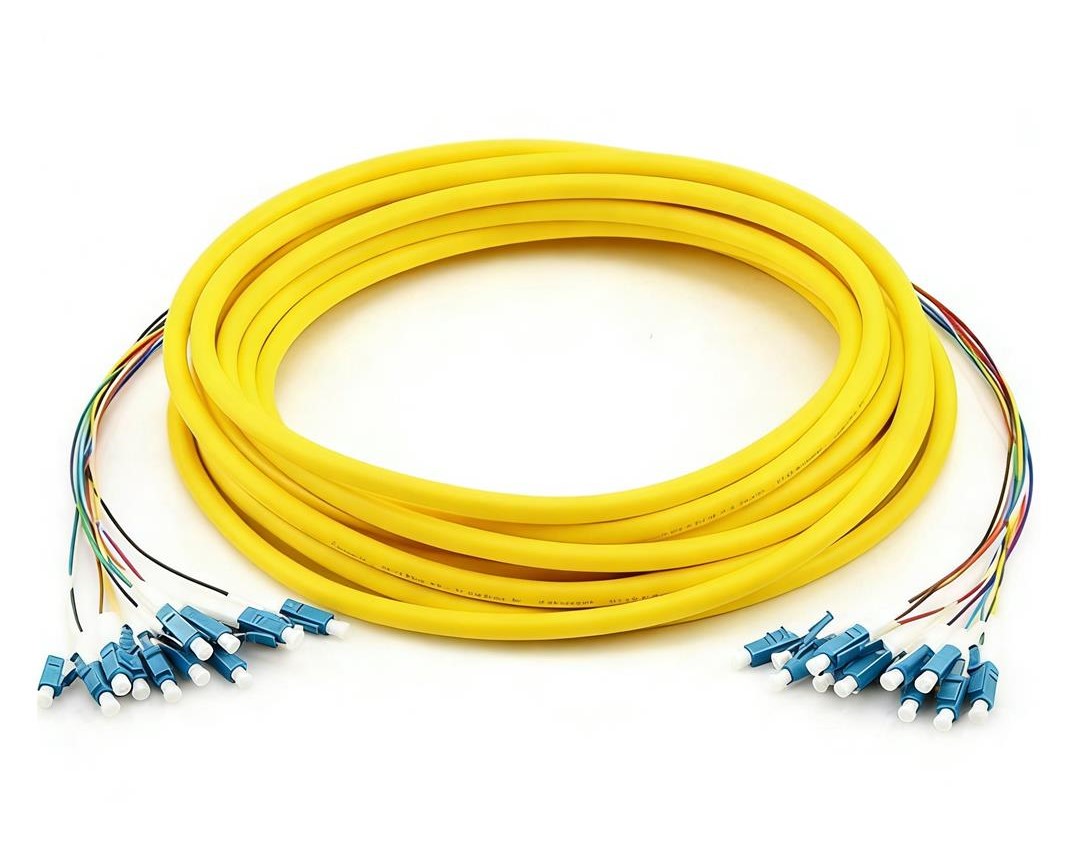

12가닥 광섬유 패치 코드(광섬유 점퍼 케이블이라고도 함)는 플러그 앤 플레이 연결을 위해 설계된 완전 커넥터 어셈블리입니다. 피그테일과 달리 패치 코드의 양쪽 끝에는 정밀하게 연마된 커넥터(LC, SC, FC, E2000 등)가 장착되어 있어 단방향 및 양방향 구성을 모두 지원합니다. 이 패치 코드는 활성 네트워크 장비(서버, 스위치, 트랜시버), 크로스 커넥트 패널 및 스토리지 영역 네트워크(SAN) 간의 임시 또는 반영구적 연결을 구축하도록 설계되었습니다. 단일 모드 및 다중 모드 옵션으로 제공되는 이 패치 코드는 역동적인 네트워크 환경에서 유연성과 재사용성을 최우선으로 고려합니다.
설계 및 시공: 구조적 차이점
커넥터 구성
가장 두드러진 구조적 차이점은 커넥터 구성에 있습니다. 12가닥 광섬유 피그테일은 "단일 종단" 설계를 특징으로 합니다. 한쪽 끝은 표준 커넥터(정렬 및 성능에 대해 공장에서 테스트됨)로 종단 처리되고, 다른 쪽 끝은 종단 처리되지 않은 상태로 광섬유가 노출되어 융합 접합이 가능합니다. 이 설계는 광섬유 인프라에 영구적으로 통합하는 데 최적화되어 있습니다.
반면, 12가닥 광섬유 패치 코드는 양쪽 끝에 동일하거나 상호 보완적인 커넥터가 있는 "양방향" 방식입니다. 이 커넥터는 어댑터 포트와의 정확한 코어 정렬을 보장하고 신호 손실을 최소화하도록 정밀하게 설계되었습니다. 패치 코드의 이중 커넥터 설계는 접합 작업이 필요 없도록 하여 빠르고 간편한 연결을 제공하며, 네트워크 요구 사항이 변화함에 따라 재구성하거나 교체할 수 있습니다.
케이블 구조 및 내구성

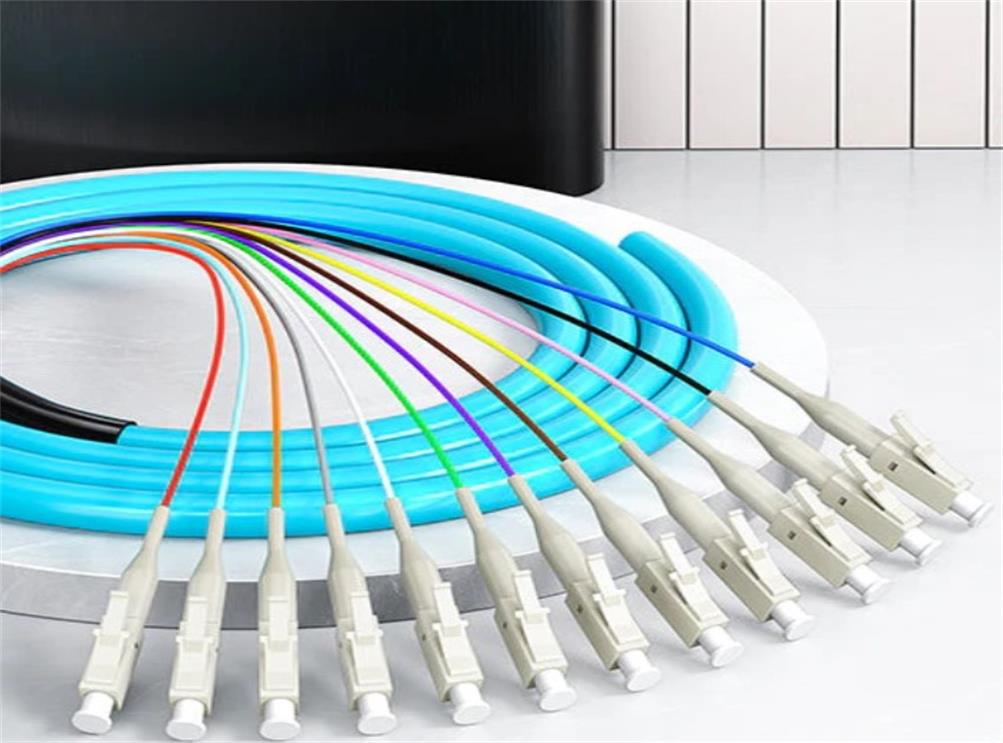

두 구성 요소 모두 타이트 버퍼 케이블 설계를 사용하지만, 각각의 용도에 맞게 구조가 조정되었습니다. 12가닥 광섬유 피그테일은 일반적으로 0.9mm 또는 2.0mm 브레이크아웃 재킷(PVC, LSZH 또는 OFNP)으로 덮여 있어 데이터 센터나 통신 허브와 같은 고밀도 환경에서 접합 및 설치 중 강력한 보호 기능을 제공합니다. 개별 광섬유에 색상을 입혀 추적 및 관리를 간소화했는데, 이는 복잡한 접합 환경에서 매우 중요한 기능입니다.
성능 최적화 기능
두 구성 요소 모두 엄격한 산업 표준을 준수하지만, 성능 특성은 기능에 맞게 조정되었습니다. 12가닥 광섬유 피그테일은 0.5µm 동심도 세라믹 페룰과 공장에서 연마 처리된 커넥터 덕분에 초저 삽입 손실(≤0.2dB)과 고 반사 손실 (≥50dB)을 자랑합니다. 이러한 특징은 메인 광섬유 케이블에 접합될 때 신호 감쇠를 최소화하여 장거리 또는 대용량 네트워크에서 신호 무결성을 유지하는 데 매우 중요합니다.

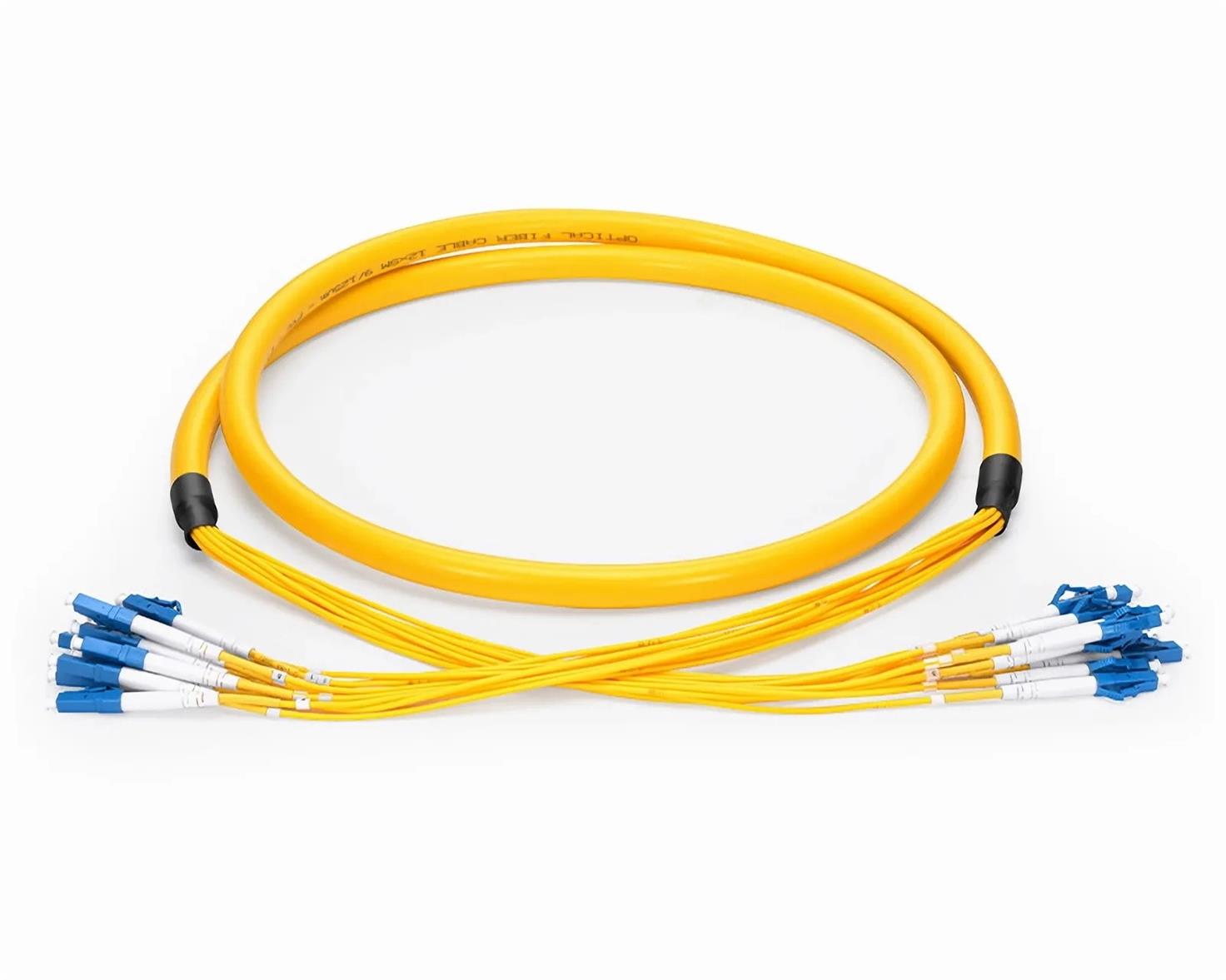

12광섬유 패치 코드는 낮은 삽입 손실(≤0.25dB)과 높은 반사 손실(≥50dB)을 제공하며, 정밀 페룰을 통해 연결된 장치 간의 최적 정렬을 보장합니다. 이 패치 코드는 모달 및 색 특성을 유지하도록 설계되어 단거리에서 중거리 애플리케이션에 고속 데이터 전송을 지원합니다. 또한, 패치 코드는 단방향 및 양방향 통신 링크를 지원하는 심플렉스 및 듀플렉스 구성을 제공하여 네트워크 설계에 다용성을 더합니다.
운영 원칙: 작동 방식
12가닥 광섬유 피그테일: 안정적인 연결을 위한 영구 융합
12가닥 광섬유 피그테일의 작동 원리는 영구 융착 접합을 통해 연속적인 광 도파관을 생성하는 데 있습니다. 피그테일의 노출된 절단면은 전기 아크를 이용하여 해당 필드 광섬유에 융착되어 접합부당 0.1dB 이하의 낮은 감쇠율을 갖는 거의 이음매 없는 유리 접합부를 형성합니다. 이러한 영구적인 접합은 환경 간섭 및 신호 저하에 강한 안정적이고 장기적인 연결을 보장합니다. 반대쪽 끝에 공장에서 종단 처리된 커넥터는 스위치, 패널 또는 트랜시버의 어댑터 포트에 연결되어 수동 광섬유 인프라와 능동 장비를 연결합니다.
12 광섬유 패치 코드: 플러그 앤 플레이 연결
12가닥 광섬유 패치 코드는 수동 광 브리지 역할을 하여 두 종단점 간에 빠르고 쉽게 탈착 가능한 연결을 제공합니다. 핵심 원리는 어댑터 포트와 정확하게 정렬되는 공장에서 정밀하게 가공된 커넥터를 통해 낮은 감쇠 링크를 제공하는 것입니다. 패치 코드를 연결하면 커넥터의 페룰이 연결된 장치의 광섬유와 정확하게 정렬되어 역반사 및 삽입 손실을 최소화합니다. 이러한 플러그 앤 플레이 기능 덕분에 즉시 재구성이 가능하므로 네트워크 토폴로지가 자주 변경되는 환경에 이상적입니다.
적용 시나리오: 각 기능을 사용할 수 있는 곳
12가닥 광섬유 피그테일의 이상적인 사용 사례
12가닥 광섬유 피그테일은 영구적인 고밀도 연결이 필요한 시나리오에 탁월합니다. 주요 적용 분야는 다음과 같습니다.

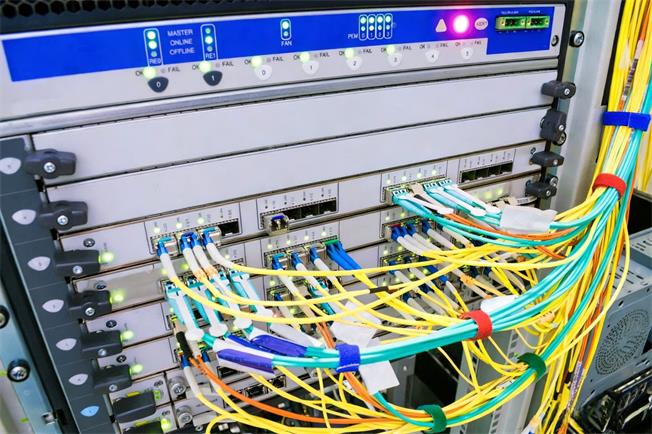

● 데이터 센터 백본: 고용량과 신뢰성이 최우선인 주요 배전 구역(MDA) 및 장비 배전 구역 패치 패널에서 트렁크 케이블을 종단 처리합니다.
● 통신 중앙 사무실: 대규모 네트워크 전반에 걸쳐 신호를 집계 및 분배하기 위한 광섬유 분배 프레임(FDF) 및 접합 인클로저 구축.

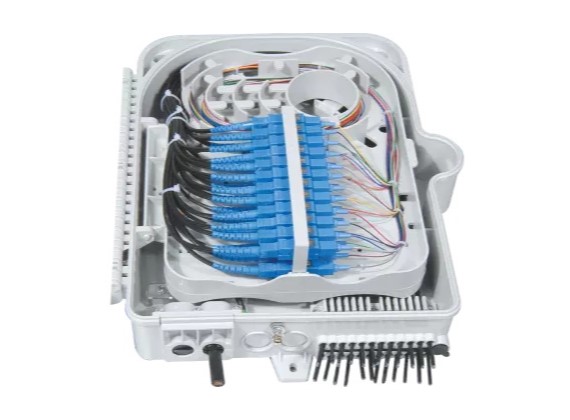

● FTTH(Fiber to the Home) 네트워크: 광 회선 단말기(OLT), 분배기 캐비닛 및 고객 구내 장비(CPE)에 구축하여 최종 구간 연결을 제공하며, 영구적인 연결을 통해 유지 보수 필요성을 줄입니다.
● 기업 캠퍼스 네트워크: 건물 입구 시설 및 통신실의 연결을 용이하게 하고, 층간 또는 건물간 광섬유 인프라를 연결합니다.
● 테스트 및 프로토타입 제작 환경: 실험실 구축, 장비 제조 및 시스템 통합을 위한 즉시 사용 가능한 구성 요소 역할을 하며, 통제된 환경에서 일관된 성능을 보장합니다.
12가닥 광섬유 패치 코드의 이상적인 사용 사례
12광섬유 패치 코드는 유연하고 임시적이거나 반영구적인 연결을 위해 설계되었습니다. 주요 적용 분야는 다음과 같습니다.
● 데이터센터 장치 상호 연결: 데이터센터에서 서버, 스위치 및 SAN을 연결하며, 장비 업그레이드 또는 재구성이 빈번하게 발생하는 환경에 적합합니다.
● 기업 사무실 네트워크: 사무실 건물 내 수평 케이블링 및 백본 연결을 지원하여 워크스테이션, 라우터 및 네트워크 패널 간의 연결을 가능하게 합니다.
● 통신 장비실: 네트워크 토폴로지를 신속하게 조정해야 하는 활성 장비 간의 상호 연결을 용이하게 합니다.
● FTTH 분배 지점: 설치 또는 유지 보수 중에 임시 연결이 필요할 수 있는 분배 지점에서 광섬유를 종단 처리합니다.
● 테스트 및 측정 설정: 실험실 테스트, 현장 서비스 및 생산 환경에서 장비를 반복적으로 연결 및 분리해야 하는 경우에 적합한 탈착식 연결부를 제공합니다.
선정 시 주요 고려 사항
12가닥 피그테일 케이블과 12가닥 패치 코드 중에서 선택할 때는 다음 요소를 고려하십시오.
● 연결의 영구성: 연결이 영구적이고 유지 관리가 거의 필요하지 않은 경우 피그테일 케이블을 선택하고, 탈착식 또는 재구성 가능한 링크에는 패치 코드를 선택하십시오.
● 네트워크 밀도: 피그테일 케이블은 공간이 제한적이고 체계적인 케이블 관리가 중요한 데이터 센터 및 중앙 사무실과 같은 고밀도 환경에 이상적입니다.
● 설치 유연성: 패치 코드는 동적 네트워크에 더 큰 유연성을 제공하는 반면, 피그테일은 전문적인 융착 접합이 필요하므로 고정된 인프라에 더 적합합니다.
● 거리 요구 사항: 피그테일은 신호 손실을 최소화해야 하는 장거리 또는 대용량 네트워크에 적합하며, 패치 코드는 단거리에서 중거리 애플리케이션에 적합합니다.
● 환경 조건: OFNP 또는 LSZH 재킷이 있는 피그테일은 난연성이 요구되는 플레넘 또는 라이저 공간에 적합하며, 패치 코드는 열악한 환경을 위한 강화 옵션을 제공할 수 있습니다.
12가닥 피그테일과 12가닥 패치 코드는 광 네트워크에서 필수적인 구성 요소이지만, 설계, 원리 및 적용 분야가 서로 다르기 때문에 적합한 시나리오가 다릅니다. 12가닥 피그테일은 백본 인프라 및 장기 네트워크 구축에 이상적인 영구적이고 고밀도이며 손실이 적은 연결을 제공합니다. 반면, 12가닥 패치 코드는 빈번한 재구성이 필요한 동적인 환경에 적합한 유연한 플러그 앤 플레이 연결을 제공합니다.
