초연결 디지털 전환 시대에 고속, 신뢰성, 정밀성을 갖춘 광통신 시스템에 대한 수요는 그 어느 때보다 높습니다. 이러한 기술 혁명을 주도하는 핵심 부품 중 하나인 1550nm DFB 레이저 다이오드 모듈은 데이터 전송, 감지 및 산업 응용 분야에서 탁월한 성능을 제공하며 그 초석을 다지고 있습니다. 본 기사에서는 이 첨단 광 부품의 기술적 특징, 주요 기능, 그리고 광범위한 응용 분야를 심층적으로 살펴보고, 전 세계 엔지니어와 시스템 통합업체가 이 제품을 선호하는 이유를 조명합니다.
1550nm DFB 레이저 다이오드 이해: 기술 개요
DFB 레이저 다이오드란 무엇입니까?
분산 피드백(DFB) 레이저 다이오드는 활성 영역 내에 주기적인 회절 격자를 포함하는 특수 반도체 레이저입니다. 기존의 패브리-페로 레이저와 달리, DFB 레이저 다이오드는 회절 격자의 브래그 산란을 이용하여 광 피드백을 제공하여 정밀한 파장 제어와 좁은 선폭을 구현합니다. 이러한 독특한 구조는 DFB 레이저 다이오드가 안정적이고 미리 정의된 파장에서 작동하도록 보장하여 파장 정확도가 중요한 응용 분야에 이상적입니다. 특히 1550nm 파장 대역은 광섬유에서의 감쇠가 낮아 신호 손실을 최소화하면서 장거리 데이터 전송이 가능하기 때문에 광통신 분야에서 높은 평가를 받고 있습니다.
1550nm DFB 레이저 다이오드의 주요 기술적 장점
1550nm DFB 레이저 다이오드는 다른 레이저 소스와 차별화되는 여러 기술적 장점을 제공합니다. 첫째, 좁은 선폭(일반적으로 1MHz 미만) 덕분에 다양한 온도 및 작동 조건에서도 파장 편차를 최소화할 수 있습니다. 이러한 안정성은 단일 광섬유를 통해 서로 다른 파장의 여러 신호를 동시에 전송하는 파장 분할 다중화(WDM) 시스템에 필수적입니다. 둘째, 1550nm DFB 레이저 다이오드는 뛰어난 빔 품질과 함께 높은 출력 전력(수 밀리와트에서 수십 밀리와트)을 제공하여 광섬유와의 효율적인 결합 및 장거리 전송을 가능하게 합니다. 또한, DFB 레이저 다이오드의 빠른 변조 응답(최대 수십 기가비트/초)은 고속 데이터 통신에 적합하여 현대 네트워크의 끊임없이 증가하는 대역폭 요구 사항을 충족합니다.
1550nm DFB 레이저 다이오드 모듈의 핵심 구성 요소 및 설계
최적의 성능을 위한 통합 구성 요소
고품질 1550nm DFB 레이저 다이오드 모듈은 핵심 부품들이 정교하게 조립된 형태로, 각 부품은 전반적인 성능에 기여합니다. 핵심 부품은 정밀한 파장 제어로 1550nm 레이저 빔을 생성하는 DFB 레이저 다이오드 칩입니다. 안정성을 유지하기 위해 이 모듈에는 열전 냉각기(TEC)와 서미스터가 통합되어 있습니다. TEC는 DFB 레이저 다이오드의 온도를 능동적으로 조절하여 열 변동을 보상하고 일관된 파장 출력을 보장합니다. 서미스터는 실시간 온도 피드백을 제공하여 폐루프 온도 제어를 가능하게 합니다. 또한, 이 모듈에는 레이저 출력 전력을 모니터링하는 모니터 광다이오드(PD)가 포함되어 있어 자동 전력 제어(APC)를 통해 일정한 출력 레벨을 유지합니다. 또한, 광 아이솔레이터가 내장되어 후면 반사광이 DFB 레이저 다이오드의 작동을 방해하는 것을 방지하여 노이즈를 줄이고 신호 무결성을 향상시킵니다.
포장: 신뢰성과 내구성 보장

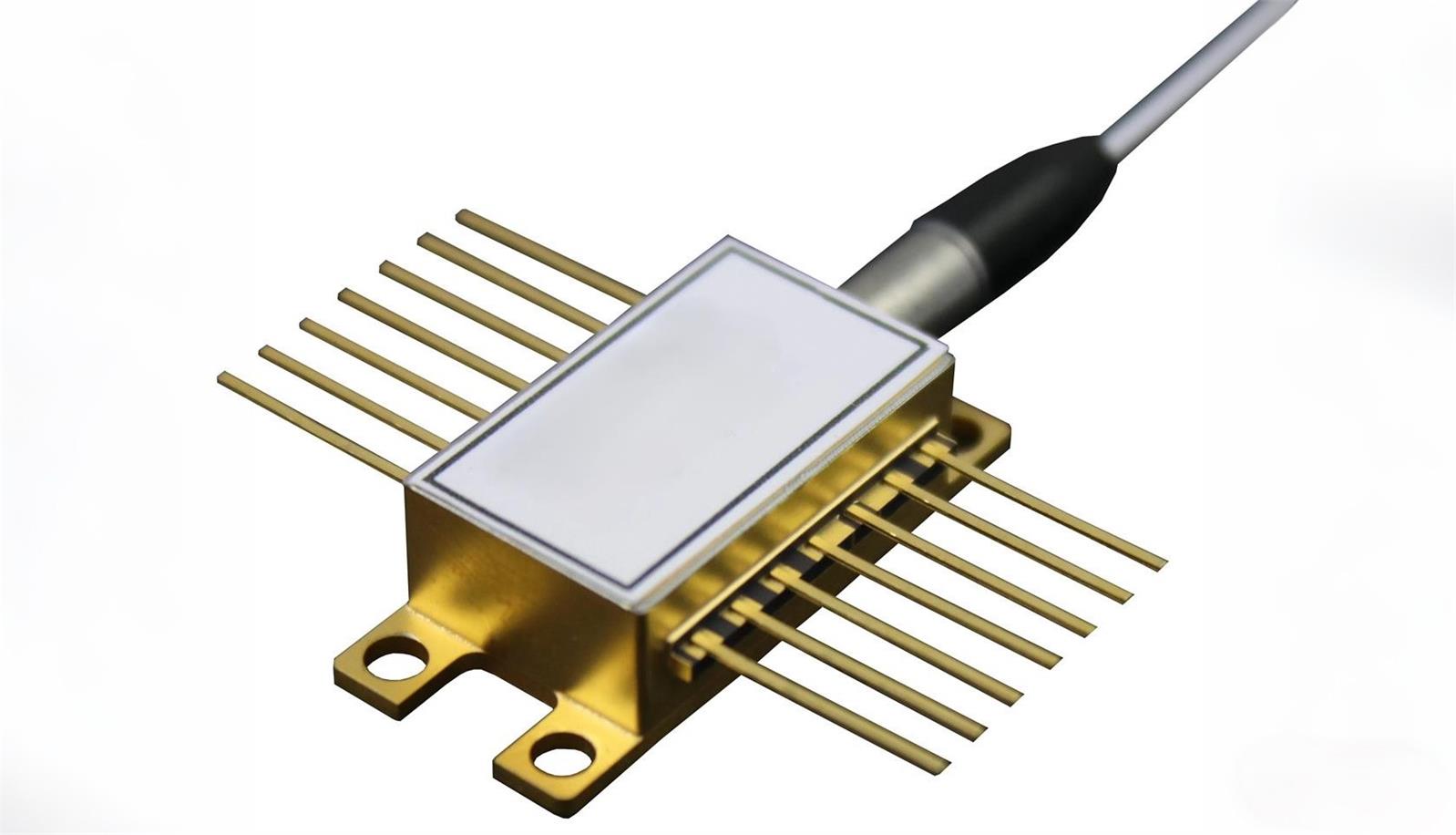

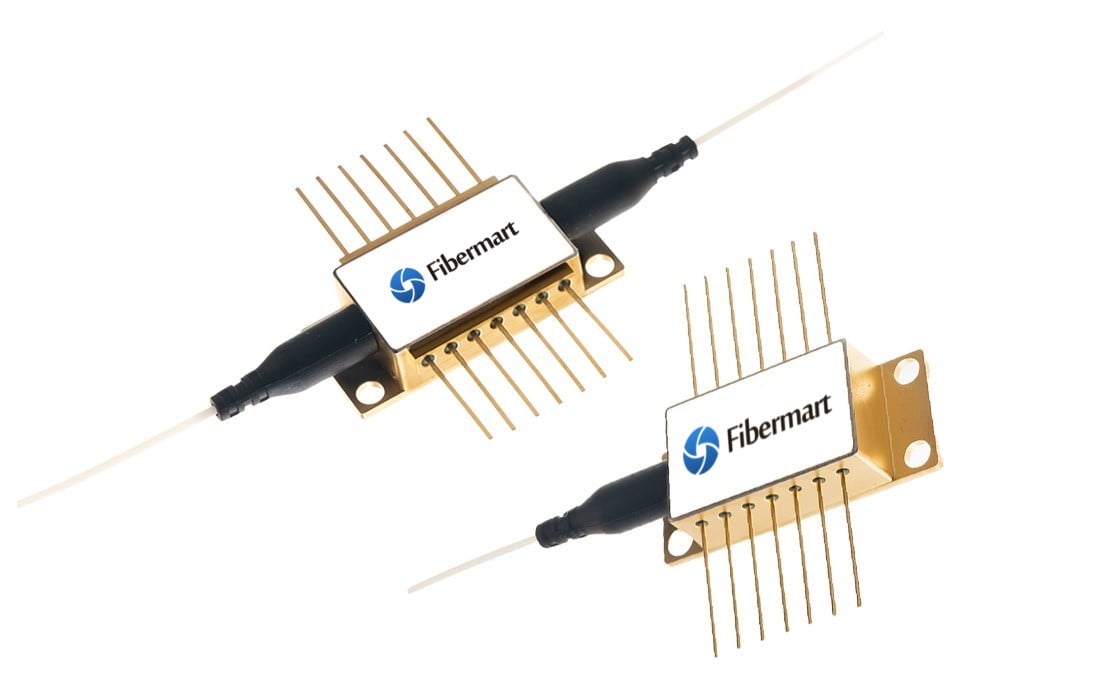

1550nm DFB 레이저 다이오드 모듈의 패키징은 열악한 작동 환경에서의 신뢰성과 성능에 매우 중요합니다. 대부분의 모듈은 습기, 먼지 및 기계적 응력으로부터 탁월한 보호 기능을 제공하는 14핀 버터플라이 밀봉 패키지를 채택합니다. 이 견고한 패키징은 DFB 레이저 다이오드와 그 내장 부품이 넓은 온도 범위(-40°C ~ 85°C)에서 안정적으로 작동하고 일반적으로 100,000시간 이상의 긴 작동 수명을 보장합니다. 또한, 이 패키지는 정밀한 기계적 치수를 갖추고 있어 광 트랜시버, 송신기 및 기타 통신 장비에 쉽게 통합할 수 있습니다. 또한, 이 모듈에는 고품질 광섬유(단일 모드(SM) 또는 편광 유지(PM) 광섬유) 와 표준 커넥터(예: FC/APC)가 장착되어 기존 광 시스템과의 호환성을 보장합니다.
1550nm DFB 레이저 다이오드 모듈의 응용 분야
장거리 광통신
1550nm DFB 레이저 다이오드 모듈은 대도시권 통신망(MAN), 광역 통신망(WAN), 장거리 DWDM(고밀도 파장 분할 다중화) 시스템을 포함한 장거리 광통신 시스템에 널리 사용됩니다. 1550nm에서 낮은 감쇠율 덕분에 신호가 빈번한 증폭 없이 수백 킬로미터를 이동할 수 있어 시스템 복잡성과 비용을 절감합니다. DFB 레이저 다이오드는 정밀한 파장 제어를 통해 100GHz(0.8nm) 간격으로 배열된 파장 그리드를 정의하는 ITU-T DWDM 표준과 호환됩니다. 이를 통해 서비스 제공업체는 단일 광섬유를 통해 초당 수 테라비트의 데이터를 전송할 수 있으며, 고속 인터넷, 비디오 스트리밍, 클라우드 서비스에 대한 증가하는 수요를 충족할 수 있습니다.
CATV 및 광대역 네트워크
케이블 텔레비전(CATV) 및 광대역 접속망에서 1550nm DFB 레이저 다이오드 모듈은 가정 및 상업 사용자에게 고품질 비디오, 음성 및 데이터 서비스를 제공하는 데 중요한 역할을 합니다. CATV 시스템은 단일 광섬유를 통해 여러 채널을 전송하기 위해 파장 분할 다중화(WDM) 방식을 사용하는 경우가 많으며, 1550nm DFB 레이저 다이오드는 이러한 애플리케이션에 필요한 안정적이고 고출력의 광원을 제공합니다. 이 모듈은 높은 변조 속도에서 작동하여 신호 왜곡을 최소화하여 선명한 비디오와 빠른 인터넷 연결을 제공합니다. 또한, 1550nm 파장의 낮은 감쇠율 덕분에 CATV 사업자는 네트워크를 원격 지역까지 확장하여 커버리지를 확대하고 서비스 가용성을 향상시킬 수 있습니다.
산업용 감지 및 측정
1550nm DFB 레이저 다이오드 모듈은 통신 외에도 산업용 감지 및 측정 시스템에도 적용됩니다. 좁은 선폭과 높은 파장 안정성 덕분에 정밀한 흡수 측정이 필요한 가스 감지에 이상적입니다. 예를 들어, DFB 레이저 다이오드는 메탄, 이산화탄소, 황화수소 등 대상 가스의 흡수선에 해당하는 특정 파장으로 조정될 수 있어 민감하고 선택적인 감지가 가능합니다. 컴팩트한 크기와 낮은 전력 소비는 휴대용 감지 장치, 환경 모니터링 시스템, 산업 공정 제어에도 적합합니다. 또한, 1550nm DFB 레이저 다이오드는 생체 조직의 고해상도 단면 영상을 제공하는 의료 영상 기술인 광간섭단층촬영(OCT)에도 사용됩니다.
규정 준수 및 품질 보증
1550nm DFB 레이저 다이오드 모듈을 선택할 때 업계 표준 준수 및 품질 보증은 매우 중요한 요소입니다. 평판이 좋은 제조업체는 자사 모듈이 광학 부품의 신뢰성 및 성능에 대한 일련의 표준인 Telcordia GR-468 인증을 충족하는지 확인합니다. 이 표준에는 환경 시험(온도 사이클링, 습도, 진동), 기계적 시험(충격, 낙하), 그리고 광학 성능 시험(파장 정확도, 출력 전력, 선폭)이 포함됩니다. 또한, 이 모듈은 RoHS 지침을 준수하여 납, 수은, 카드뮴과 같은 유해 물질이 포함되지 않아 환경 친화적입니다.
품질 보증 프로세스에는 각 DFB 레이저 다이오드 모듈이 출고되기 전에 엄격한 테스트가 포함됩니다. 여기에는 파장 정확도(지정된 값의 ±0.1nm 이내), 출력 전력 안정성(작동 온도에서 ±5%), 변조 응답(최대 25Gbps 이상) 테스트가 포함됩니다. 제조업체는 엔지니어가 모듈을 시스템에 빠르고 효율적으로 통합할 수 있도록 데이터시트, 테스트 보고서, 사용 설명서 등 자세한 문서를 제공합니다.
미래 트렌드와 혁신
광통신 시스템이 지속적으로 발전함에 따라 1550nm DFB 레이저 다이오드 모듈은 미래에 더욱 중요한 역할을 할 것으로 예상됩니다. 주요 동향 중 하나는 5G 이상과 같은 차세대 네트워크를 지원하기 위한 고출력, 고속 DFB 레이저 다이오드의 개발입니다. 이러한 네트워크는 초저지연성과 초고대역폭을 요구하며, 100Gbps 이상의 변조 속도에서 작동하는 DFB 레이저 다이오드의 성능은 이러한 요구 사항을 충족하는 데 매우 중요합니다. 또 다른 동향은 모듈의 소형화입니다. 제조업체들은 전력 소모가 적은 더 작고 컴팩트한 패키지를 개발하여 엣지 컴퓨팅 장치, IoT 센서, 휴대용 통신 시스템에 적합하도록 하고 있습니다.
또한, 재료 과학 및 제조 기술의 발전은 DFB 레이저 다이오드의 신뢰성과 성능을 향상시키고 있습니다. 예를 들어, 인듐 인화물(InP) 기반 소재를 사용하면 더 높은 출력과 더 나은 온도 안정성을 얻을 수 있으며, 첨단 격자 제작 기술은 파장 정확도와 선폭을 향상시킵니다. 이러한 혁신은 1550nm DFB 레이저 다이오드 모듈의 응용 분야를 더욱 확장하여 차세대 기술 혁신의 필수 요소로 자리매김할 것입니다.
1550nm DFB 레이저 다이오드 모듈은 다재다능하고 고성능의 광 부품으로, 데이터 전송, 서비스 제공, 산업 측정 방식에 혁신을 가져왔습니다. 정밀한 파장 제어, 높은 출력, 그리고 탁월한 안정성 덕분에 장거리 통신, CATV 네트워크, 산업용 센싱, 의료 영상 분야에 널리 사용됩니다. 업계 표준 준수와 품질 보증에 중점을 둔 제조업체들은 오늘날 최첨단 시스템의 요구를 충족하는 안정적이고 내구성 있는 모듈을 제공하고 있습니다. 기술이 끊임없이 발전함에 따라 1550nm DFB 레이저 다이오드 모듈은 앞으로도 광학 혁신의 선두에 서서 더욱 빠르고 효율적이며 더욱 연결된 시스템을 구축할 것입니다. 장거리 통신 네트워크, CATV 시스템, 산업용 센싱 장치 등 어떤 장비를 구축하든 1550nm DFB 레이저 다이오드 모듈은 탁월한 성능과 안정성을 실현하는 핵심 요소입니다.
