아머드 파이버 케이블

정의

아머드 케이블 (이름에서 알 수 있듯이, 광섬유 케이블 외부에 보호 "아머" 층을 감싼 형태)은 주로 설치류, 습기 및 기타 환경 요인으로부터 광섬유 케이블을 보호하는 데 사용됩니다. 아머드 광섬유 케이블 설계 시, 일반적으로 폴리에틸렌과 같은 플라스틱으로 제작된 외부 슬리브는 용매, 마모 등으로부터 보호합니다. 슬리브와 내부 재킷 사이의 다음 층은 절단, 씹기, 그리고 태우기가 매우 어려운 재료로 구성된 아머링 층입니다. 또한, 이 아머링 재료는 케이블 설치 중 광섬유 케이블이 늘어지는 것을 방지합니다. 일반적으로 아머링 층과 내부 슬리브 바로 아래에 립코드가 설치되어 케이블을 커넥터 또는 종단 장치에 접속하기 위해 층을 벗기는 데 도움을 줍니다. 내부 재킷은 내부 광섬유 케이블 번들을 지지하는 보호 및 난연성 소재입니다. 내부 광섬유 케이블 번들에는 내부 광섬유를 지지하는 강도 부재, 필러 및 기타 구조물이 포함됩니다. 일반적으로 전체 광섬유 케이블을 지지하는 중앙 강도 부재가 있습니다.

유형 및 응용 프로그램

외장 광섬유 케이블은 실내 및 실외 모두 에 사용할 수 있습니다 . 외장 케이블은 일반적으로 두 개의 외피로 구성됩니다. 내부 외피는 외장으로 둘러싸여 있고, 외부 외피 또는 덮개는 외장을 감싸고 있습니다.

옥외용으로 사용되는 외장 케이블은 일반적으로 직접 매설용으로 설계된 느슨한 튜브 구조입니다. 외장은 일반적으로 폴리에틸렌 외피로 둘러싸인 주름진 알루미늄 테이프입니다. 이러한 외장은 일반적으로 폴리에틸렌 외피로 둘러싸인 주름진 알루미늄 테이프입니다. 이러한 외장과 외장의 조합은 광섬유를 동물의 갉아먹음과 직접 매설 설치 중 발생할 수 있는 손상으로부터 보호합니다.

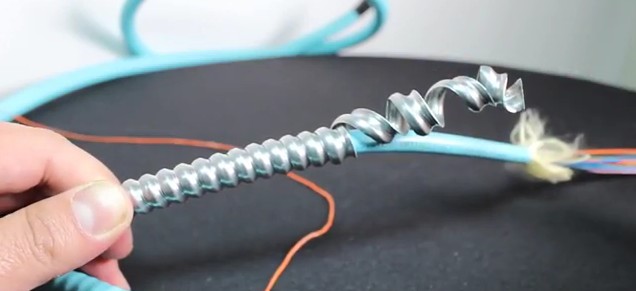

실내용으로 사용되는 외장 케이블은 타이트 버퍼 또는 루즈 버퍼 광섬유 , 강도 부재, 그리고 내부 재킷으로 구성될 수 있습니다. 내부 재킷은 일반적으로 나선형으로 감긴 금속 탭 외장으로 둘러싸여 있습니다. 이러한 외장은 견고하고 압착 저항성을 제공합니다. 이러한 케이블은 교통량이 많은 지역이나 설치류로부터의 보호를 포함한 추가적인 보호가 필요한 시설에 사용됩니다.

아머드 파이버 케이블에 대한 팁

자체 광섬유를 종단할 때 다음 사항을 알아야 합니다.
실내 인터로킹 광섬유는 900 사이즈 버퍼를 사용하고, 루즈 튜브는 250 사이즈로 더 작습니다. 루즈 튜브의 크기가 작을수록 케이블 제조업체가 케이블을 제작하는 데 유리합니다. 크기가 작을수록 케이블 내부 튜브의 전체 직경이 작아지므로, 특히 튜브당 광섬유 가닥이 12개뿐인 경우, 가닥 수가 많은 케이블에 매우 유용합니다. "루즈 튜브" 광섬유 케이블을 종단할 경우, 팬아웃 키트가 필요하다는 점을 잊지 마세요. 팬아웃 키트는 250 사이즈를 900 사이즈로 확장하고 강도와 내구성을 높여줍니다.
