아날로그 비디오는 녹화/편집 스튜디오와 텔레비전 방송에서 수년간 사용되어 왔습니다. 멀티미디어 제작에 비디오 콘텐츠를 통합하려면 비디오를 디지털 형식으로 변환해야 합니다. 비디오 디지털화는 VGA 커넥터, DVI 커넥터, HDMI 커넥터, SDI 커넥터와 같은 디지털/아날로그 비디오 신호 커넥터를 사용하는 관련 비디오 멀티플렉서를 사용하는 것과 관련 이 있습니다. 본 논문은 이러한 커넥터에 대한 위키입니다.

VGA 커넥터

VGA(Video Graphics Array) 커넥터는 3열 15핀 DE-15 커넥터입니다. 15핀 VGA 커넥터는 많은 비디오 카드, 컴퓨터 모니터 및 고화질 TV 세트에서 찾을 수 있습니다. 랩톱 컴퓨터나 기타 소형 장치에서는 풀 사이즈 VGA 커넥터 대신 미니 VGA 포트가 사용되는 경우가 있습니다. DE-15는 일반적으로 RGB 커넥터 , D-sub 15, 미니 sub D15, 미니 D15, DB-15, HDB-15, HD-15 또는 HD15(고밀도, 셸 크기는 같지만 핀 열이 2열인 일부 구형 VGA 카드에서 사용되는 오래되고 덜 유연한 DE-9 커넥터와 구별하기 위해)라고도 합니다. VGA 커넥터와 케이블은 아날로그 구성 요소 RGBHV(적색, 녹색, 청색, 수평 동기, 수직 동기) 비디오 신호와 VESA DDC(디스플레이 데이터 채널) 데이터를 전달합니다. 원래 버전의 DE-15 핀아웃에서는 암 커넥터 구멍을 꽂아서 핀 하나를 키로 연결했습니다. 이로 인해 VGA가 아닌 15핀 케이블을 VGA 소켓에 연결할 수 없었습니다. 4개의 핀에는 거의 사용되지 않는 모니터 ID 비트가 포함되어 있었습니다. VESA DDC는 이 핀 중 일부를 재정의하고 키 핀을 +5V DC 전원 공급 장치로 교체했습니다.

VGA 인터페이스는 핫플러그(호스트가 실행 중일 때 사용자가 출력 장치를 연결하거나 분리할 수 있도록) 방식으로 설계되지 않았습니다. 하지만 실제로는 핫플러그가 가능하며 일반적으로 하드웨어 손상이나 기타 문제를 일으키지 않습니다. 그러나 설계상 접지 핀이 먼저 연결되고 나중에 끊어지도록 보장하는 기능은 없으므로, 핫플러그 사용 시 신호선에 서지가 발생할 수 있으며, 이는 충분히 보호되지 않을 수도 있습니다. 또한, 하드웨어 및 소프트웨어에 따라 모니터 연결 감지 기능이 제대로 작동하지 않을 수도 있습니다.

참고: 위키피디아

DVI 커넥터

DVI(Digital Visual Interface) 는 DDWG(Digital Display Working Group)에서 VGA 표준 커넥터를 대체하기 위해 설계한 디지털 디스플레이 장치용 인터페이스 커넥터입니다. PC와 디스플레이 장치 간의 디지털 인터페이싱을 위한 산업 표준을 제공하는 것을 목표로 하며, 비압축 비디오 데이터를 전송하도록 설계되었습니다. 따라서 사용자는 실제 디스플레이 기술에 관계없이 DVI 커넥터에 디스플레이를 간단히 연결하여 재생할 수 있습니다. DVI는 DDWG에서 개발한 고속 직렬 데이터 전송을 위한 TMDS(Transition Minimized Differential Signaling)라는 프로토콜을 기반으로 합니다. TMDS는 차동 신호를 사용하여 전자기 간섭을 줄이고 정확도를 높여 더 빠른 신호 전송을 가능하게 합니다. 또한 TMDS는 잡음 감소를 위해 꼬임 쌍선(twisted pair) 케이블을 사용합니다. TMDS는 싱글 링크(single-link)와 듀얼 링크(dual-link)의 두 가지 모드로 작동할 수 있습니다. 싱글 링크는 세 개의 데이터 채널(data0, data1, data2)과 네 개의 꼬임 쌍선 케이블을 통해 전송되는 클록 채널(clock)로 구성됩니다. 싱글 링크 DVI의 해상도는 1920 × 1200 @ 60Hz로 제한됩니다. 듀얼 링크 DVI는 단일 클럭을 공유하는 세 개의 추가 데이터 채널(데이터3, 데이터4, 데이터5)로 구성되어 대역폭을 두 배로 늘리고 해상도를 2560 × 1600 @ 60Hz로 높입니다.

DVI 커넥터에는 디지털 전용(DVI-D) 과 통합(DVI-I) 의 두 가지 유형이 있으며 , 두 가지 모두 외부 물리적 치수가 동일합니다.DVI -D 커넥터 에는 8핀씩 3줄로 배열된 24개의 핀이 있습니다.DVI -I 커넥터 에는 29개의 핀이 있으며, 그 중 처음 24개 핀은 이전과 동일하고 아날로그 신호를 전달하기 위한 추가 5개 핀이 있습니다.허용 가능한 대역폭에 따라 DVI-I 커넥터는 다시 싱글 링크와 듀얼 링크로 나눌 수 있습니다.싱글 링크 커넥터의 경우 가능한 가장 큰 해상도는 1915 x 1436, 즉 2.75메가픽셀 @ 60Hz로 총 대역폭(2.75메가픽셀/프레임 × 24비트/픽셀 × 60프레임/초) 3.96Gbps를 제공합니다.듀얼 링크 커넥터를 사용하면 대역폭이 효과적으로 두 배가 되어 7.92Gbps가 됩니다. 미니 DVI 커넥터는 일부 Apple 컴퓨터에서 미니 VGA 커넥터의 디지털 대안으로 사용됩니다. 이 커넥터는 주로 장치의 물리적 공간을 절약하는 데 사용되며, 1920 x 1200 @ 60Hz 이하의 해상도에서는 단일 링크 연결만 지원합니다. 아래 그림을 참조하세요. (a) 표준 DVI 커넥터 ; (b) 미니 DVI 커넥터 ; (c) 24핀 DVI-D 커넥터 ; (d) 29핀 DVI-I 커넥터 ; (e) 단일 링크 DVI-I 커넥터 ; (f) 듀얼 링크 DVI-I 커넥터 .

DVI 커넥터

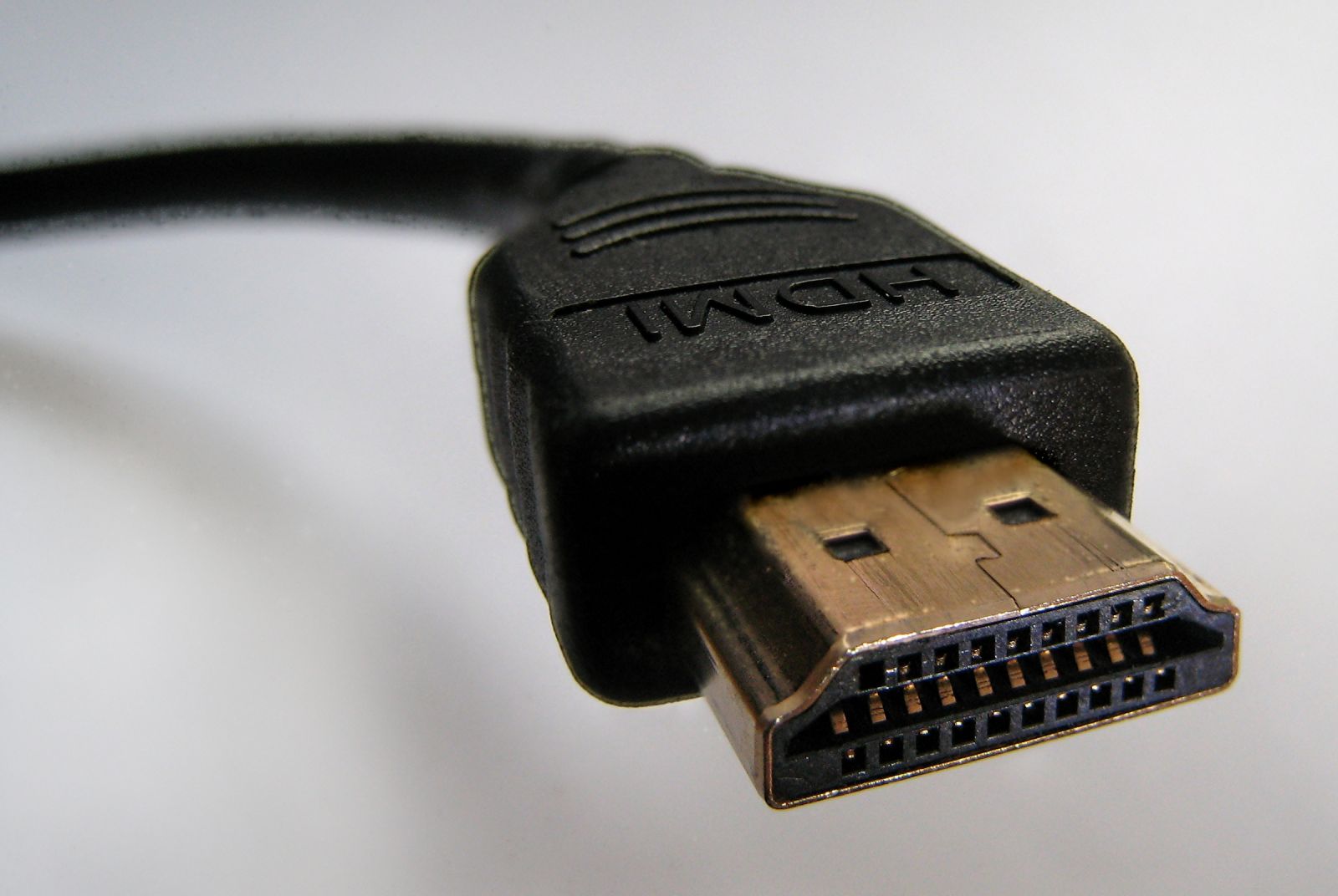

HDMI 커넥터

HDMI(High Definition Multimedia Interface) 는 장치 간 비압축 디지털 데이터 전송을 위한 오디오/비디오 인터페이스로, 컴포지트 비디오, 컴포넌트 비디오, S-비디오, SCART 및 VGA 커넥터의 디지털 대안을 제시합니다. HDMI는 셋톱박스, 블루레이 디스크 플레이어, HD DVD 플레이어, 개인용 컴퓨터, 게임 콘솔 등을 연결합니다. HDMI 1.0은 165MHz의 클럭 속도를 지원하며 1080p 및 와이드스크린 초고해상도(WUXGA), 즉 1920x1200 @ 60Hz를 지원합니다. HDMI 1.3은 클럭 속도를 340Hz로 높이고 와이드 쿼드 확장 그래픽 어레이(WQXGA), 즉 2560x1600 @ 60Hz와 같은 고해상도를 지원합니다. HDMI 커넥터는 다음과 같이 4가지 유형으로 제공됩니다.

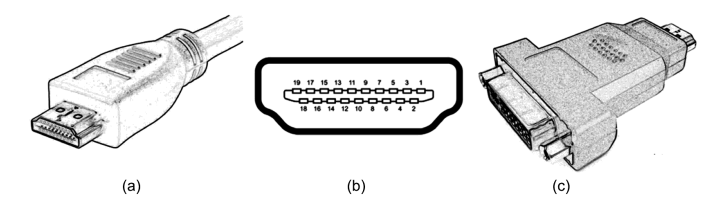

1. Type-A HDMI 커넥터는 SDTV, EDTV 및 다양한 모드를 지원하는 데 필요한 대역폭을 갖춘 19개의 핀을 가지고 있습니다. Type-A는 싱글 링크 DVI 커넥터와 전기적으로 호환되므로 HDMI-DVI 어댑터에서 변환이나 품질 손실이 발생하지 않습니다. 아래 그림을 참조하십시오. (a) Type-A HDMI 커넥터 , (b) 커넥터 핀 , (c) HDMI-DVI 어댑터 .

Type-A HDMI 커넥터

2. Type-B HDMI 커넥터는 29개의 핀을 가지고 있으며 Type-A보다 두 배의 대역폭을 전송하며 듀얼 링크 DVI 커넥터와 전기적으로 호환됩니다.

3. Type-C HDMI 커넥터 는 Type-A의 미니 버전으로, 핀 수는 19개이지만, Type-A보다 물리적 치수가 작습니다.

4. Type-D HDMI 커넥터 는 19개의 핀을 갖춘 마이크로 커넥터이지만 Type-C보다 더 작습니다.

SDI 커넥터

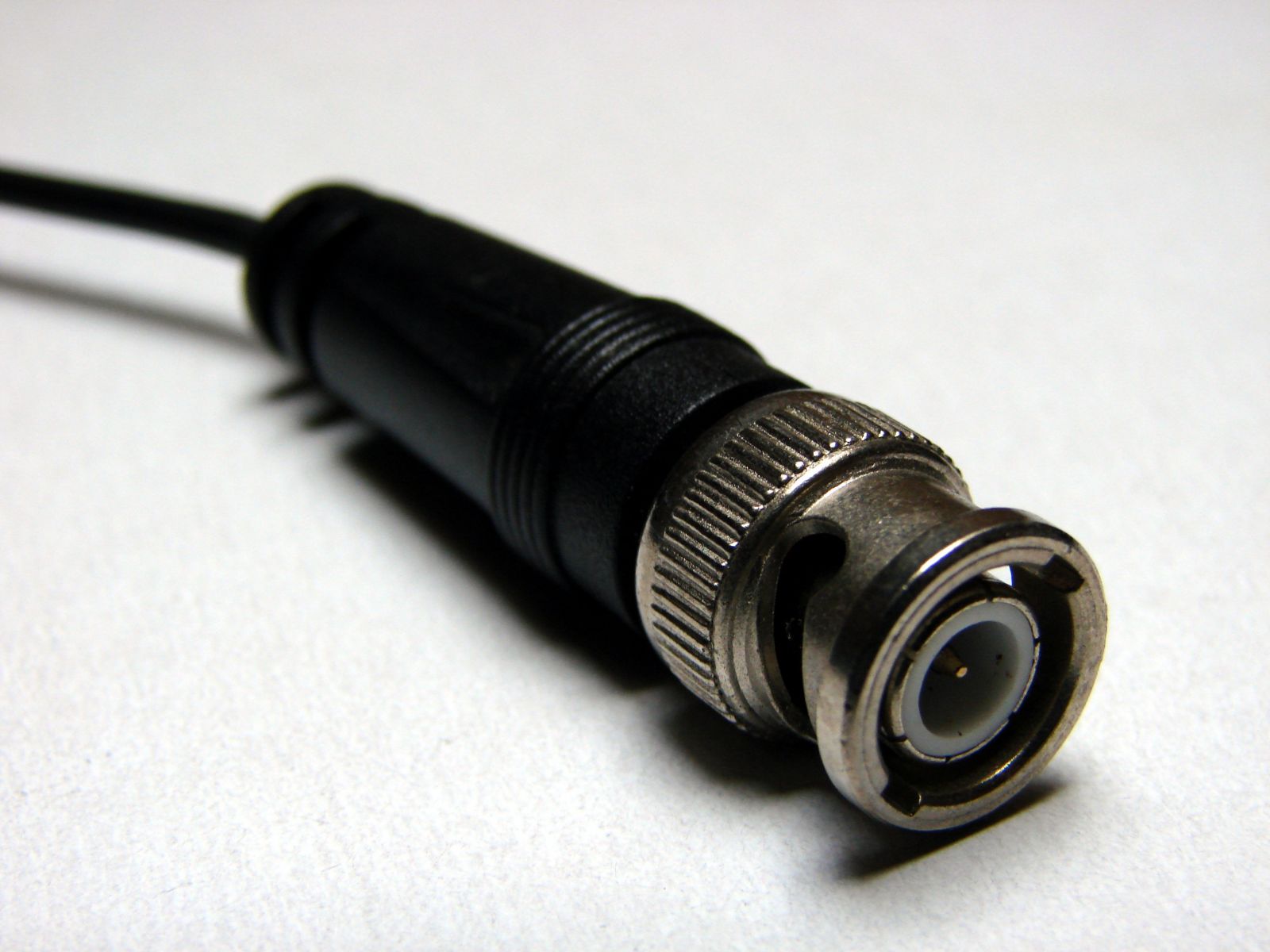

SDI(Serial Digital Interface) 는 미국 영화 텔레비전 기술자 협회(SMPTE)에서 표준화한 비디오 인터페이스 제품군을 말합니다. SDI는 공칭 임피던스가 75옴인 BNC 커넥터가 있는 동축 케이블을 사용합니다. 왼쪽 그림을 참조하세요. 신호 진폭은 피크 대 피크가 800mV ± 10%입니다. SMPTE 259M 표준으로 표준화된 표준 화질(SD) SDI 케이블은 압축되지 않은 비디오 신호를 전송하는 데 사용되며, 일반적으로 143, 177 및 270Mbps의 비트 전송률과 480i 및 576i의 해상도로 동축 케이블을 사용하여 300m의 단거리에서 TV로 전송합니다. 향상된 화질(ED) 비디오를 전송하는 경우 ED-SDI 케이블은 SMPTE 344M 표준으로 표준화되어 540Mbps의 비트 전송률과 480p 및 576p의 해상도를 허용합니다. HD 비디오 전송을 위해 SMPTE 292M 표준에 따라 표준화된 HD-SDI 케이블은 1.485Gbps 및 1.485/1.001Gbps의 비트 전송률과 720p 해상도를 지원합니다. 기존 NTSC 시스템과의 상위 호환성을 위해 59.94Hz, 29.97Hz, 23.98Hz의 분할 프레임 속도를 지원하기 위해 1/1.001의 계수가 제공됩니다. 초고화질 애플리케이션의 경우, SMPTE 372M 표준은 병렬로 작동하는 두 개의 SMPTE 292M 인터페이스로 구성된 듀얼 링크 HD-SDI 인터페이스를 정의하며, 이 인터페이스는 2.97Gbps 및 2.97/1.001Gbps의 비트 전송률과 1080p 해상도를 제공합니다.
