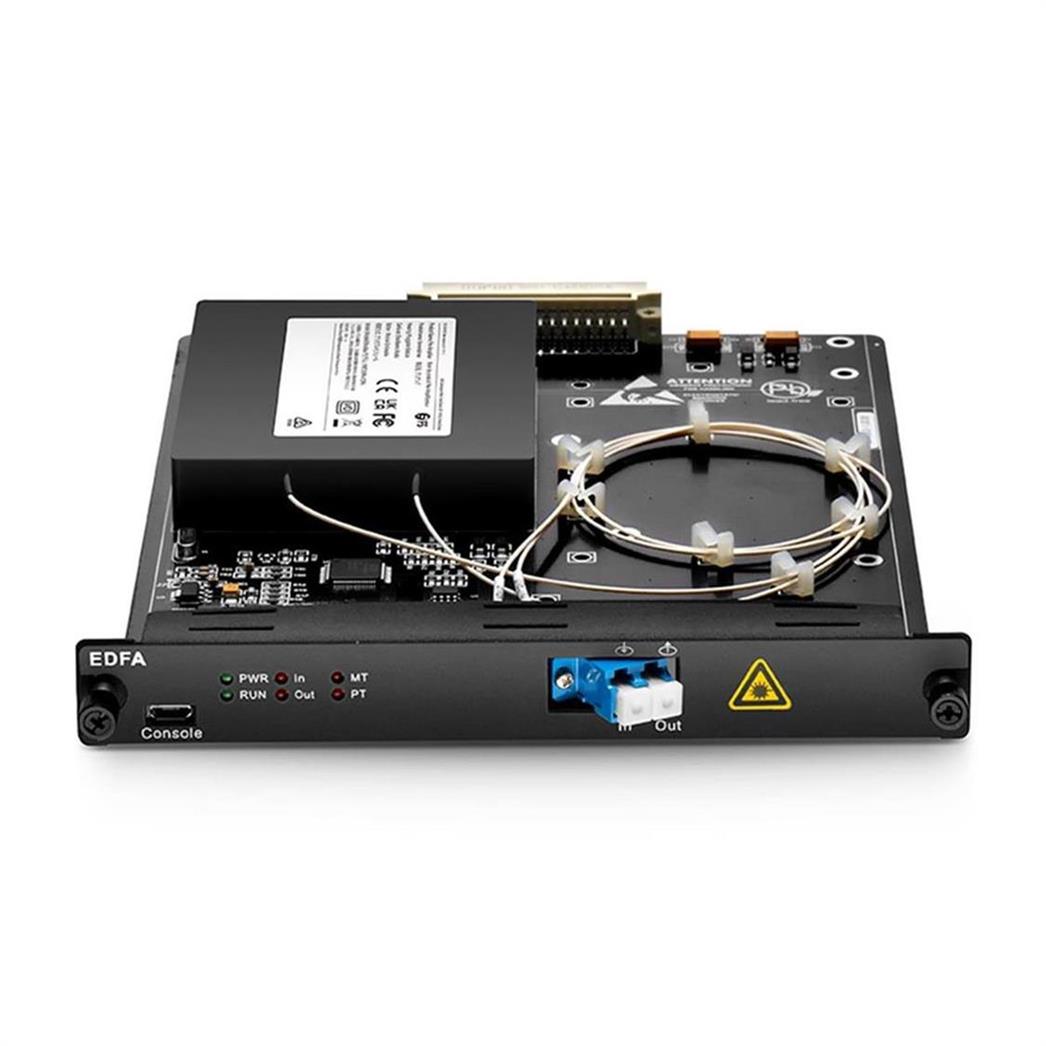

EDFA: 에르븀 도핑 광섬유 증폭기

복잡하게 얽힌 글로벌 통신망에서 장거리 광 신호의 무결성과 강도를 유지하는 것은 매우 중요한 과제입니다. 에르븀 도핑 광섬유 증폭기  (EDFA)는 광섬유 네트워크에서 광 신호를 증폭하는 방식을 새롭게 정의한 핵심 기술입니다. 광 신호를 전기 신호로 변환하여 증폭하는 기존의 전자 증폭기(지연 및 신호 손실 발생)와 달리, EDFA는 빛을 직접 증폭하여 광대한 네트워크 전반에 걸쳐 끊김 없는 고품질 전송을 보장합니다. 대륙을 연결하는 해저 케이블부터 지역 광케이블(FTTH) 시스템에 이르기까지, EDFA는 현대 통신 연결에 필수적인 역할을 합니다. EDFA의 설계, 기능, 유형, 그리고 글로벌 통신에 미치는 혁신적인 영향에 대해 살펴보겠습니다.

EDFA의 작동 원리: 광 증폭의 과학

EDFA의 핵심에는 간단하지만 기발한 원리가 있습니다. 바로 희토류 원소인 에르븀의 특성을 활용하여 광 신호를 증폭하는 것입니다. EDFA의 핵심 기능을 간략하게 설명하면 다음과 같습니다.

도핑된 광섬유 코어: EDFA는 코어에 에르븀 이온이 "도핑"된 광섬유 세그먼트를 포함합니다. 이 도핑 공정은 에르븀 원자를 광섬유의 유리 구조에 도입하여 빛을 증폭할 수 있는 매질을 생성합니다.

펌프 레이저: 에르븀 이온을 활성화하기 위해 EDFA는 하나 이상의 "펌프 레이저"(일반적으로 980nm 또는 1480nm 파장에서 작동)를 사용합니다. 이 레이저는 에르븀 이온에 에너지를 공급하여 저에너지(바닥) 상태에서 고에너지(여기) 상태로 이온을 여기시킵니다.

유도 방출: 입력되는 광 신호(데이터를 담고 있음)가 여기된 에르븀 이온을 통과하면 유도 방출이라는 과정이 발생합니다. 에르븀 이온은 입력 신호의 주파수, 위상, 방향에 맞는 광자 형태로 에너지를 방출합니다. 이는 신호에 포함된 광자의 수를 증가시켜 전기적 형태로 변환하지 않고도 신호를 효과적으로 증폭합니다.

이러한 직접 광 증폭은 최소한의 신호 왜곡, 낮은 지연 시간, 높은 효율성을 보장합니다. 이러한 주요 장점은 EDFA를 장거리 및 고대역폭 네트워크에 적합하게 만듭니다.

광 네트워크에서 EDFA의 주요 장점

EDFA는 기존 증폭 기술의 심각한 한계를 해결함으로써 광섬유 통신에 혁명을 일으켰습니다. EDFA의 주요 이점은 다음과 같습니다.

광대역 호환성: EDFA는 신호 손실이 적어 광섬유에서 널리 사용되는 1550nm 파장 범위에서 효율적으로 작동합니다. 이 파장 범위는 파장 분할 다중화(WDM)를 통해 광범위한 채널을 지원하므로, EDFA는 수천 개의 데이터 스트림을 동시에 전송하는 대용량 네트워크에 적합합니다.

저잡음 지수(Low Noise Figure): EDFA는 증폭 과정에서 잡음을 최소화하여 장거리에서도 신호 무결성을 유지합니다. 이는 신호 저하로 인해 데이터 품질이 저하될 수 있는 장거리 링크(예: 대서양 횡단 케이블)에 매우 중요합니다.

고이득 및 고출력 전력: 신호를 30dB 이상 증폭하여 빈번한 재증폭 없이 수백 킬로미터에 걸쳐 데이터 전송을 가능하게 합니다. EYDFA와 같은 고출력 모델은 이러한 성능을 더욱 확장하여 잠수함 통신과 같은 까다로운 애플리케이션을 지원합니다.

수동 작동: EDFA는 일단 구성되면 능동적인 관리가 거의 필요하지 않아 유지 관리 비용이 절감되고 네트워크 안정성이 향상됩니다. 기존 광섬유 인프라와 완벽하게 통합되어 업그레이드가 간편합니다.

EDFA 유형: 네트워크 요구 사항에 맞춤화

EDFA는 모든 상황에 맞는 단일 솔루션이 아닙니다. 다양한 네트워크 세그먼트의 특정 요구를 충족하도록 설계되었습니다. 일반적인 변형은 다음과 같습니다.

DWDM EDFA: 고밀도 파장 분할 다중화(DWDM) 시스템용으로 설계된 이 증폭기는 여러 개의 좁은 간격의 파장(일반적으로 40~100개 채널)을 동시에 지원합니다. 데이터 처리량 극대화가 매우 중요한 대용량 장거리 네트워크에 필수적입니다.

CATV EDFA: 케이블 텔레비전(CATV) 네트워크에 최적화된 이 증폭기는 아날로그 및 디지털 비디오 전송을 지원하는 안정적인 고출력 신호를 제공합니다. 복잡한 구조의 주거 지역이나 도시 지역에서도 분산형 케이블 시스템 전반에 걸쳐 일관된 신호 강도를 보장합니다.

SDH EDFA: 기존 통신 인프라에 사용되는 동기식 디지털 계층(SDH) 네트워크에 맞춰 설계된 이 증폭기는 시분할 다중화(TDM) 신호의 안정성을 향상시켜 원활한 음성 및 데이터 전송을 보장합니다.

고전력 EDFA(예: EYDFA): 이러한 변형 제품은 높은 출력 전력(최대 수 와트)을 제공하므로 해저 케이블이나 멀리 떨어진 시골 네트워크와 같이 매우 먼 거리에 걸쳐 신호 증폭이 필요한 애플리케이션에 이상적입니다.

라만-EDFA 하이브리드: EDFA 기술과 라만 증폭기(광섬유 자체를 이득 매체로 사용)를 결합한 이 시스템은 1550nm와 확장된 L 대역 모두에서 신호를 증폭시켜 전송 거리를 더욱 확장합니다.

편광 유지 EDFA: 광섬유 감지나 코히어런트 통신 시스템과 같은 특수 응용 분야를 위해 설계된 이 증폭기는 빛의 편광 상태를 보존하여 민감한 환경에서 신호 안정성을 보장합니다.

응용 분야: EDFA가 빛나는 곳

EDFA는 현대 광 네트워크의 거의 모든 세그먼트에 필수적이며 다음을 가능하게 합니다.

장거리 통신: 대륙을 연결하는 대륙 횡단 및 해저 케이블에 전력을 공급하는 EDFA는 최소한의 손실로 수천 킬로미터의 데이터를 전송하여 글로벌 인터넷, 전화 및 비디오 트래픽을 지원합니다.

메트로 및 지역 네트워크: EDFA는 도시와 지역 네트워크의 신호를 증폭하여 도시, 데이터 센터, 비즈니스 허브 간의 고속 연결을 구현하고 5G 백홀 및 클라우드 서비스를 지원합니다.

CATV 및 광대역 접속: 케이블 TV 및 FTTH 네트워크의 신호 강도를 강화하여 가정에서 고품질의 비디오, 인터넷 및 음성 서비스를 받을 수 있도록 보장합니다.

기업 및 데이터 센터: 클라우드 컴퓨팅과 빅데이터 처리에 낮은 지연 시간과 높은 안정성이 중요한 서버, 스토리지 시스템 및 캠퍼스 네트워크 간의 고대역폭 연결을 용이하게 합니다.

EDFA의 미래: 혁신과 발전

5G, IoT, AI를 중심으로 더 빠르고 안정적인 연결에 대한 수요가 증가함에 따라 EDFA 기술은 계속해서 발전하고 있습니다. 최근 혁신 사례는 다음과 같습니다.

이득 평탄화 EDFA: 이 증폭기는 모든 파장에 걸쳐 균일한 증폭을 제공하여 채널 수가 많은 DWDM 시스템에서 신호 왜곡을 줄입니다.

에너지 효율적인 설계: 차세대 EDFA는 전력 소비를 최소화하여 통신 인프라의 탄소 발자국을 줄이려는 글로벌 노력에 부합합니다.

소프트웨어 정의 네트워크(SDN)와의 통합: 원격 모니터링 및 조정 기능을 갖춘 스마트 EDFA를 통해 동적 네트워크 최적화가 가능하며, 실시간으로 트래픽 수요에 적응할 수 있습니다.

에르븀 도핑 광섬유 증폭기(EDFA)는 광통신 환경을 혁신하여 현대 사회의 필수 요소인 고속 장거리 연결을 가능하게 했습니다. EDFA는 손실이나 지연 시간을 최소화하여 광 신호를 직접 증폭함으로써 전 세계 인터넷, 통신, 미디어 서비스를 구동하는 방대한 데이터 흐름을 지원합니다. 고밀도 도시 네트워크부터 해양 횡단 케이블에 이르기까지 EDFA는 5G를 비롯한 새로운 도전과 기술에 적응하며 필수적인 역할을 계속하고 있습니다. 데이터 전송의 경계를 더욱 확장함에 따라 EDFA는 혁신의 초석으로 남아 전 세계가 그 어느 때보다 빠르고, 안정적이며, 효율적으로 연결될 수 있도록 지원할 것입니다.
