광섬유 케이블 패치 코드 유형: OS2, OM1, OM2, OM3, OM4 설명

오늘날의 생태계에서 고속 네트워크를 구축하거나 강화할 때, 최대 전송 성능을 보장하기 위해 적절한 광섬유 점퍼를 선택하는 것이 필수적입니다. 네트워크 커뮤니티 내에서는 다양한 광섬유 패치 코드를 접하게 될 것입니다. 주요 광섬유 케이블 패치 코드 유형을 이해하면  네트워크 설계자, 설치 담당자 및 IT 담당자가 올바른 결정을 내리는 데 도움이 됩니다. 가장 일반적으로 적용되는 표준은 OS2, OM1, OM2, OM3, OM4입니다. 이러한 각 범주는 네트워크 사용의 특정 측면을 목표로 하는 다양한 성능 특성을 가지고 있습니다. 이 글에서는 향후 선택에 도움이 되도록 이러한 광섬유 유형에 대해 자세히 설명합니다.

광섬유 케이블 패치 코드에는 어떤 종류가 있나요?

광섬유 패치 코드는 데이터 대역폭, 레이스웨이, 파장에 영향을 미치는 광섬유 유형에 따라 분류됩니다. 대부분의 경우 광섬유 패치 코드는 두 그룹으로 나뉩니다.

1. 단일 모드 광섬유(SMF) - OS2

2. 멀티모드 파이버(MMF) - OM1, OM2, OM3, OM4.

이 광섬유 점퍼가 데이터 센터, 통신망, 기업 배선 시스템 또는 FTTH 구축에 사용되는 경우, 최적의 성능을 얻으려면 이러한 분류를 알아야 합니다.

OS2 단일 모드 파이버 패치 코드

단일 모드 OS2는 장거리 고대역폭 전송을 위해 설계된 표준입니다. 일반적으로 9/125μm 크기의 좁은 코어 크기를 가지고 있어 빛이 단일 경로로 이동할 수 있어 감쇠를 최소화합니다.

OS2의 주요 특징:

• 최대 10km 이상의 거리에 이상적입니다.
• 일반적으로 1310nm 또는 1550nm 파장에서 작동합니다.
• 신호 손실이 매우 낮습니다.
• 백본 네트워크, 장거리 통신, 지하철 시스템에 사용됩니다.

OS2 광섬유 케이블 패치 코드는 장거리 전송이나 대용량 네트워킹에 적합합니다. 안정적인 성능을 제공하고 최신 고속 네트워크의 대역폭 요구 사항을 지원합니다.

OM1 멀티모드 파이버 패치 코드

OM1은 최초의 멀티모드 광섬유였으며, 주황색 재킷으로 쉽게 구분할 수 있습니다. 62.5/125μm 코어를 사용하여 기존 네트워크 인프라의 단거리 및 중거리 애플리케이션에 적합합니다.

OM1의 주요 특징:

• 단거리에서 최대 1Gbps 지원
• LED 기반 장비와 호환 가능
• 일반적으로 기존 LAN에서 사용됩니다.

OM1 파이버 점퍼  제품은 여전히 ​​많은 기존 설비에서 사용되고 있지만 대역폭 제한으로 인해 새로운 배포에는 거의 권장되지 않습니다.

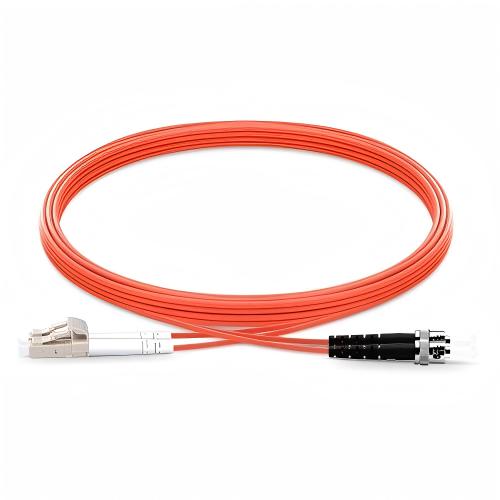

OM2 멀티모드 파이버 패치 코드

OM2는 50/125μm 코어를 갖춘 멀티모드 광섬유의 향상된 버전입니다. OM1보다 성능이 향상되었으며, 중간 거리에서 더 높은 대역폭을 지원할 수 있습니다.

OM2의 주요 특징:

• 최대 82m까지 10Gbps 지원
• OM1과 같은 오렌지색 재킷이지만 성능이 더 높습니다.
• 소규모 기업 네트워크 및 캠퍼스 시스템에 적합

따라서 OM2 광섬유 케이블 패치 코드는 장거리 전송을 사용하지 않고도 뛰어난 데이터 용량을 필요로 하는 모든 네트워크에 주로 사용됩니다.

OM3 멀티모드 파이버 패치 코드

OM3는 다중 모드 애플리케이션의 성능 향상을 위한 기준을 한층 더 높였습니다. 이 광섬유는 레이저 애플리케이션에 최적화되어 있으며, 아쿠아색 재킷으로 덮여 있습니다.

OM3의 주요 특징:

• 최대 300m까지 10Gbps 지원
• VCSEL 레이저와 호환 가능
• 고속 데이터 센터에 적합
• 특정 구성으로 최대 40G/100G 이더넷 지원

OM3 파이버 점퍼를 선택하면 현대 데이터 센터에서 40G 또는 100G 시스템과 같은 고대역폭 시스템으로 업그레이드하는 데 이상적입니다. 이러한 시스템은 중간 거리에서 지연 시간을 크게 낮추고 신호 품질을 향상시킵니다.

OM4 멀티모드 파이버 패치 코드

OM4는 OM3의 향상된 버전으로, 더욱 높은 대역폭과 더 긴 도달 범위를 자랑합니다. 연한 파란색 케이스를 갖춘 OM4는 고성능 엔터프라이즈 및 클라우드 환경에서 널리 사용됩니다.

OM4의 주요 특징:

• 최대 550m까지 10Gbps 지원
• 40G/100G 데이터 센터 링크용으로 설계되었습니다.
• OM3에 비해 감쇠가 낮고 모달 대역폭이 더 높습니다.
• 대규모 스토리지, HPC 및 가상화 시스템에 적합합니다.

OM4 광섬유 케이블 패치 코드는 탁월한 성능을 제공하여 차세대 네트워크 속도로 전환하는 조직에 최적의 선택이 될 것입니다.

올바른 파이버 점퍼를 선택하는 방법

다양한 광섬유 케이블 패치 코드 유형 중에서 선택할 때 다음 사항을 고려해야 합니다.

1. 전송 거리

• 장거리: OS2를 선택하세요
• 중거리/단거리: OM3 또는 OM4를 사용하세요.
• 레거시 네트워크: OM1 또는 OM2 사용

2. 대역폭 요구 사항

• 40G/100G: OM3 또는 OM4
• 1G~10G: OM2 또는 OM3
• 대용량 메트로 또는 백본: OS2

3. 네트워크 장비와의 호환성

• 지원되는 파장과 커넥터를 확인하세요.
• 양쪽 끝의 섬유 유형이 일치하는지 확인하십시오.

4. 환경

• 데이터 센터는 레이저 최적화 MMF(OM3/OM4)를 사용합니다.
• 야외 또는 장거리 링크용 OS2 SMF

올바른 파이버 점퍼를 선택하면 네트워크의 안정성이 향상될 뿐만 아니라 업그레이드를 위한 장기적 확장성도 보장됩니다.

결론

OS2, OM1, OM2, OM3, OM4의 차이점을 알면 특정 네트워크 상황에 맞는 광섬유 케이블 패치 코드를 선택하는 데 도움이 됩니다  . 각 패치 코드 유형은 고유한 성능을 가지고 있으므로, 전송 거리, 대역폭 요구 사항, 연결 장비에 따라 가장 적합한 패치 코드가 달라집니다. 데이터 센터 구축, 기업 네트워크 개선, 또는 장거리 통신 시스템 개량 등 어떤 상황에서든 적합한 광섬유 패치 코드 케이블을 선택하면 애플리케이션에 가장 안정적인 연결과 성능을 제공할 수 있습니다.
