직렬-광섬유 변환기 솔루션

정보 기술 시대에 인터넷이 우리 일상생활의 중요한 부분이 되고 있다는 것은 의심의 여지가 없습니다. 인터넷 사용자라면 모뎀에 익숙할 것입니다. FTTh 프로그램 의 등장과 함께 "광섬유 모뎀(FOM)"이라는 새로운 용어가 등장했습니다. 실제로 이 장치는 작동 원리와 응용 분야에 따라 "직렬-광섬유 변환기"라고 불립니다. 그렇다면 이 장치에 대해 얼마나 알고 있으며, 어떤 제품을 선택해야 할지 알고 계신가요? 이 글은 직렬-광섬유 변환기를 소개하고 최적의 제품을 선택하는 몇 가지 팁을 제공하는 솔루션으로 작성되었습니다.

시리얼 투 파이버 컨버터 소개

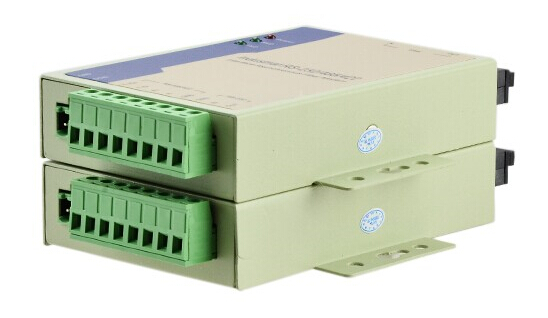

직렬-광섬유 변환기(Serial to Fiber Converter)는 광섬유 모뎀 이라고도 하며 , 광섬유 네트워크에서 인터페이스 프로토콜의 데이터를 송수신하는 데 사용되는 장치입니다. 직렬-광섬유 변환기는 전술 광섬유 케이블 어셈블리를 사용하여 전송하기 위해 전자 통신 및 데이터 신호를 전기 신호에서 광 신호로 변환합니다. 이 장치는 수신 광 신호를 동시에 수신하고 원래의 전자 신호로 다시 변환하여 전이중 전송을 가능하게 합니다. 전술 광섬유 케이블과 함께 사용하면 견고하고 안전하며 쉽게 구축할 수 있는 광 링크를 제공합니다. 또한, 직렬-광섬유 변환기는 단일 채널 및 다중 채널 구성으로 제공됩니다.

직렬 통신 인터페이스 유형 직렬-광섬유 변환기

시리얼-파이버 변환기는 RS-232/485/422 시리얼-파이버 링크 기능을 제공합니다. 다음 내용에서는 이 세 가지 시리얼 통신 인터페이스에 대해 설명합니다.

RS-232

RS-232, 즉 EIA-RS-232는 컴퓨터 단말기와 같은 DTE(데이터 단말 장비)와 모뎀과 같은 DCE(데이터 회선 종단 장비, 원래는 데이터 통신 장비로 정의됨)를 연결하는 신호를 공식적으로 정의하는 직렬 통신 데이터 전송 표준입니다. 이 표준은 신호의 전기적 특성과 타이밍, 신호의 의미, 그리고 커넥터의 물리적 크기와 핀아웃을 정의합니다. RS-232 인터페이스는 개인용 컴퓨터에서 가장 잘 알려진 커넥터로, 주로 모뎀 인터페이스로 사용됩니다. 그러나 RS-232는 각 회선에 송신기와 수신기를 하나씩만 허용합니다. RS-232는 또한 전이중 전송 방식을 사용합니다. 내셔널 인스트루먼트에서 판매하는 일부 RS-232 보드는 최대 1Mbit/s의 전송 속도를 지원하지만 대부분의 장치는 115.2kbit/s로 제한됩니다.

RS-422

RS-422는 TIA/EIA-422라고도 하며, RS-232에 비해 신호선을 적게 사용하는 직렬 통신 표준입니다. 차동 신호는 최대 10Mbit/s의 속도로 데이터를 전송하거나 최대 1500m 길이의 케이블을 통해 전송할 수 있습니다. 일부 시스템은 RS-422 신호를 사용하여 직접 상호 연결하거나 RS-422 변환기를 사용하여 RS-232 연결 범위를 확장할 수 있습니다. 이 표준은 신호 레벨만 정의하며, 전기 커넥터 및 핀 배선과 같은 직렬 인터페이스의 다른 속성은 다른 표준에서 설정합니다. RS-422는 최대 10Mbit/s의 속도로 데이터를 전송할 수 있는 메커니즘을 제공합니다. RS-422는 각 신호를 두 개의 와이어를 사용하여 전송하여 최대 전송 속도와 케이블 길이를 늘립니다. RS-422는 또한 하나의 송신기만 연결하고 최대 10개의 수신기로 구성된 버스를 통해 전송하는 멀티드롭 애플리케이션에도 사용됩니다.

RS-485

RS-485는 ANSI/TIA/EIA-485, TIA/EIA-485, EIA-485 또는 TIA-485-A로도 알려져 있으며, RS-422의 상위 집합으로 기능을 확장합니다. 이 표준은 장거리 및 전기적으로 노이즈가 많은 환경에서 효과적으로 사용할 수 있습니다. 여러 수신기를 선형 멀티드롭 구성으로 이러한 네트워크에 연결하여 RS-422의 멀티드롭 한계를 효과적으로 해결할 수 있습니다. RS-485는 최대 32개의 장치가 동일한 데이터 회선을 통해 통신할 수 있도록 하며, 최대 10m에서 35Mbit/s, 1200m에서 100kbit/s의 데이터 전송 속도를 제공합니다. RS-485 버스의 모든 슬레이브 장치는 마스터 장치를 거치지 않고 다른 32개의 슬레이브 장치와 통신할 수 있습니다. RS-422는 RS-485의 하위 집합이므로 모든 RS-422 장치는 RS-485로 제어할 수 있습니다. 두 프로토콜 모두 멀티드롭 기능을 가지고 있지만, RS-485는 최대 32개의 장치를 허용하고 RS-422는 10개로 제한됩니다.

위의 세 가지 직렬 인터페이스 비교 개요:

RS-232/RS-422/RS-485 인터페이스 광 모뎀은 다중 모드 광 케이블을 통해 RTU를 호스트 또는 SCADA 컨트롤러에 연결하는 데 가장 적합한 선택입니다. RS-485 광 컨버터는 직렬 전송 거리를 최대 2km(다중 모드 광 케이블) 또는 최대 20km(단일 모드 광 케이블)까지 확장할 수 있습니다. 낙뢰, 전력 서지 및 기타 전자기 간섭의 영향에 대한 내성을 갖춘 RS-485 광 모뎀은 안정적인 데이터 네트워크를 제공합니다.

RS-232/RS-422/RS-485 인터페이스 광케이블 모뎀은 하드웨어를 통해 직렬 신호의 통신 속도를 자동으로 감지하는 기능(자동 통신 속도 감지)을 제공합니다. 이는 사용자에게 매우 편리한 기능입니다. 장치의 통신 속도가 변경되더라도 신호는 RS232/RS-422/RS-485를 통해 광케이블로 전송되므로 문제없이 통신할 수 있습니다.

직렬-광섬유 변환기의 광섬유 커넥터 유형

직렬 인터페이스를 제외하고, 직렬- 광섬유 변환기 의 다른 쪽 끝은 광 인터페이스여야 합니다. 광섬유 케이블은 광섬유 커넥터를 통해 장치를 연결합니다. 이러한 커넥터는 일반적으로 ST, FC 또는 SC 유형으로 제공됩니다.

장점

직렬-광섬유 변환기의 직접적인 장점은 사용자가 기존 동축 케이블 통신 링크를 경량 광섬유 케이블로 교체할 수 있다는 것입니다. 광섬유 케이블을 사용할 경우 다음과 같은 장점이 있습니다. 이러한 모든 장점은 방위력 증강 및 신속한 배치 요건에 영향을 미칩니다.

응용 프로그램

최고의 직렬-광섬유 변환기를 선택하는 방법에 대한 팁

직렬-광섬유 변환기는 대용량 데이터 작업에 이상적입니다. 광섬유를 통해 데이터를 빠르고 효율적으로 전송할 수 있습니다. 단일 모드 또는 다중 모드 모델로 제공됩니다. 필요에 가장 적합한 옵션을 선택하는 것이 중요합니다. 최적의 광섬유 모뎀을 선택하는 것은 가용성, 사용 편의성, 비용 등 몇 가지 요소에 따라 달라집니다.

Fiber-Mart의 시리얼-파이버 변환기 솔루션

Fiber-Mart의 시리얼-파이버 변환기는 RS-232/RS-485/RS-422-파이버 변환기 등 선택한 프로토콜에 따라 다양한 형태로 제공됩니다. 당사의 시리얼-파이버 변환기는 유선 모뎀보다 대역폭이 더 넓고 전자파 내성이 뛰어납니다. 멀티모드 또는 싱글모드 파이버와 함께 사용하면 데이터를 전송하고 전기 신호를 빛으로 변환할 수 있습니다. 최대 2km(멀티모드) 또는 최대 20km/40km/60km(싱글모드)의 전송 거리를 제공합니다. 이 제품에 대한 자세한 내용은 당사 웹사이트를 방문하시거나 [email protected] 으로 이메일을 보내주시기 바랍니다 .
