단일 섬유 스트랜드 솔루션

서론

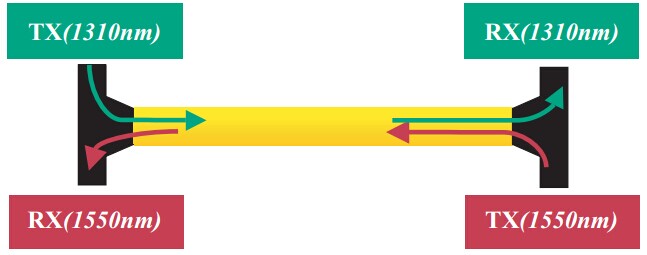

광섬유 네트워킹은 전통적으로 풀 듀플렉스 통신을 달성하기 위해 두 가닥의 파이버가 필요했습니다. 풀 듀플렉스 전송(송신 및 수신 신호가 동시에 발생할 수 있음을 의미)을 달성하기 위해 한 가닥은 전송용으로 예약되고 다른 가닥은 수신용으로 예약됩니다. 최근 몇 년 동안 두 파장이 반대 방향으로 이동하는 새로운 단일 가닥 파이버 기술이 등장했습니다. 이 기술은 광범위한 응용 분야에 단일 모드 파이버를 허용합니다. 기술의 개발과 대역폭에 대한 요구가 증가함에 따라 기가비트 이더넷 회로의 배포가 증가하고 10Gbps 단일 가닥 회로가 천천히 등장하기 시작했습니다. IEEE 활동에서 이더넷이 개발됨에 따라 단일 파이버 솔루션의 사용이 장려됩니다.

단일 파이버 스트랜드 솔루션은 파이버 최적화를 위한 쉬운 방법으로, 두 개의 전용 스트랜드를 사용하는 대신 파이버 플랜트를 설치하고 하나는 수신하고 다른 하나는 전송하면 용량을 두 배로 늘릴 수 있으며 각 스트랜드는 양방향 신호를 전달합니다. 파이버 플랜트 용량은 더 많은 물리적 파이버가 필요 없이 파이버당 ROI를 두 배로 늘릴 수 있습니다. 이러한 솔루션은 수년 동안 Fiber-Mart의 광 다중 서비스 제품 라인에 통합되어 왔습니다. Fiber-Mart 의 최근 기술 발전으로 이러한 솔루션의 많은 새로운 변형이 생겨났습니다.

단일 파이버 스트랜드를 통한 광섬유 솔루션

CWDM/DWDM MUX 및 단일 파이버 스트랜드를 통한 OADM
8/16/22 파장 CWDM/DWDM MUX에 대한 단일 파이버 솔루션은 Bidi CWDM/DWDM 제품과 같은 Fiber-Mart 액세서리 장치에 의해 완성되며 10G와 10G 클라이언트 인터페이스 사이의 모든 조합에 적합합니다. 이 솔루션은 단일 멀티플렉서, 8 또는 16채널이 있는 CWDM MUX 또는 DWDM MUX를 사용하고, 멀티플렉서의 절반은 전송에 사용하고 나머지 절반은 수신에 사용합니다. 44파장 단일 파이버 솔루션의 경우 단일 파이버 스트랜드를 사용하여 최대 22개의 클라이언트 인터페이스를 통과시키고, 이를 파이버의 반대 방향으로 동시에 이동하는 44개의 다른 파장으로 매핑합니다.

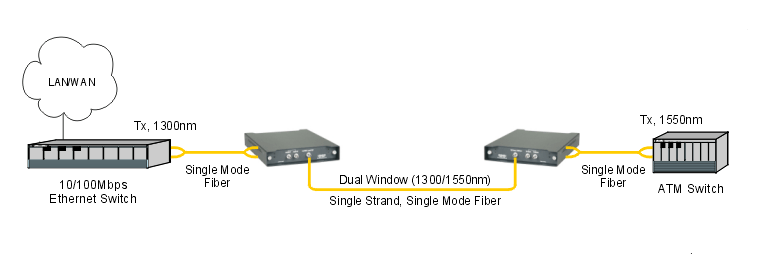

전송을 위해 높은 광 예산이 필요하고 Fiber-Mart는 이러한 링크 예산을 추월하기 위한 EDFA 솔루션도 제공할 수 있습니다. 기존의 광섬유 데이터 전송에는 데이터를 전송하기 위해 광섬유 커플러가 필요하고 더 많은 광 및 비용 소스가 필요하지만 Fiber-Mart의 CWDM 및 DWDM 솔루션은 단일 광섬유 스트랜드를 통해 전송 및 수신하여 투자 및 임대 비용을 줄입니다. 그림에서 자세한 연결을 볼 수 있습니다. 메트로 이더넷 네트워크의 광범위한 성장으로 메트로 WDM 제품 제공 범위가 늘어났으며 다음 CWDM/DWDM 트랜시버도 포함됩니다. 눈에 띄는 특징 중 하나는 단일 스트랜드 광섬유 제품의 가용성입니다. 단일 스트랜드 광섬유를 사용하면 사용자가 한 스트랜드 광섬유에서 동시에 데이터를 송수신할 수 있습니다. 보조 광섬유 케이블 비용 없이 풀 듀플렉스 작동을 제공합니다.

OADM 및 기타 토폴로지(포인트 투 포인트, 버스, 링 등)에 대한 단일 파이버 WDM 지원. 다음은 Fiber-Mart의 실제 사례입니다. 최소한의 파이버 스트랜드를 사용하여 RF 무선 범위를 달성하기 위해 Fiber-Mart는 2개의 9/125μm 단일 모드 파이버 스트랜드를 사용하는 반면 다른 회사는 4개의 9/125μm 단일 모드 파이버 스트랜드를 사용합니다. 고객이 스트랜드에 액세스하려면 파이버를 임대해야 한다는 것은 누구나 알고 있습니다. 따라서 Fiber-Mart는 파이버 양을 절반으로 줄이는 목표를 채택하고 달성하는 것이 매력적인 항목이 될 것입니다.

이 솔루션은 WDM 기술로 달성되는데, 광원이 서로 충돌하지 않아 여러 파장이 동일한 파이버 스트랜드에서 실행되고 동시에 모든 광 파장이 동일한 단일 파이버 스트랜드를 통과하기 때문입니다. OADM 기술과 결합하면 각 파이버 수신기 유닛 채널과 원격 리피터 유닛은 전용 파장만 허용하고 시스템을 구성하여 필터링하는 다른 광 파장을 허용하며 단일 파이버 스트랜드를 허용합니다. 또한 동일한 광 파장이 동일한 단일 파이버 스트랜드 내에 존재하지 않도록 주의해야 합니다.

단일 파이버 스트랜드 양방향
(BiDi) SFP/SFP+ 트랜시버를 통한 SFP 및 SFP+ 트랜시버는 단일 모드 파이버의 한 스트랜드에서 최대 10km에서 최대 60km까지의 솔루션을 제공하며, 업스트림 트랜시버 모듈은 장거리 광 통신을 위해 모든 IEEE 표준 Bidi "다운스트림" 장치에 연결됩니다. BiDi SFP/SFP+ 트랜시버 모듈은 표준 SMF의 단일 스트랜드에서 작동하며, 1000BASE-BX-D 트랜시버는 항상 표준 SMF의 단일 스트랜드가 있는 1000BASE-BX-U 트랜시버에 연결됩니다. 그림을 참조하세요.

단일 파이버 스트랜드를 통한 통신은 두 장치의 전송 파장을 분리하여 달성됩니다. 한 방향이 1550nm 채널을 전송하고 다른 방향이 1310nm 신호를 수신하는 경우 1310nm 및 1550nm 광 경로를 분리하기 위해 WDM 스플리터가 BiDi SFP 및 SFP+에 통합됩니다. 동시에 BiDi SFP는 업계 표준에 따라 DOM 기능을 지원합니다. 물론 DOM 기능 없이는 비용이 덜 듭니다.

Fiber-Mart는 다양한 단일 파이버 GBIC 및 SFP & SFP+를 제공하며, 단일 파이버 패시브는 여러 프로토콜 또는 단일 파이버 스트랜드의 단일 채널을 제공하여 CWDM 및 DWDM 채널 구성을 만들고 대역폭을 더욱 증가시킵니다. 관련 제품: CWDM/DWDM SFP/SFP+. 기존 또는 임대 파이버 플랜트를 최적화하고 파이버 배치를 설계하는 데 더 많은 유연성을 제공하는 단일 파이버 트랜시버입니다. 또한 미래 성장을 위한 "점프 오프 포인트"가 될 수 있으며, 미래의 단일 파이버 BiDi, WDM 배치를 허용합니다.

단일 광섬유 트랜시버 구축에 대한 주요 주장은 사용 사례마다 다를 수 있지만, 이러한 성장 경로를 활용하면 광섬유 자체가 비용이 많이 들거나 제한적인 상품일 때 광섬유를 통한 데이터 연결 제공 및 설계에서 경쟁력을 유지하고 유연성을 확보할 수 있는 방법임이 입증되었습니다.

단일 파이버 스트랜드를 통한 파이버 미디어 컨버터
BiDi 또는 심플렉스 미디어 컨버터라고도 하는 단일 파이버 미디어 컨버터는 고객이 단일 스트랜드 멀티모드 파이버 링크에서 이더넷 연결을 확장할 수 있도록 합니다. 전통적으로 멀티모드 파이버 미디어 컨버터는 "듀얼 커넥터" 또는 "듀얼 파이버"입니다. 비용을 줄이기 위해 사용 가능한 파이버에 WDM 기술을 사용하고, WDM은 별도의 전송 및 수신 주파수를 사용하여 단일 파이버 스트랜드에서 양방향 신호를 통신합니다. 따라서 더 많은 케이블을 배치하지 않고도 파이버 용량이 즉시 두 배가 됩니다. 엔드포인트 연결 수가 감소하고 유지 관리 및 설치와 관련된 노동 비용이 감소함에 따라 안정성이 향상됩니다.

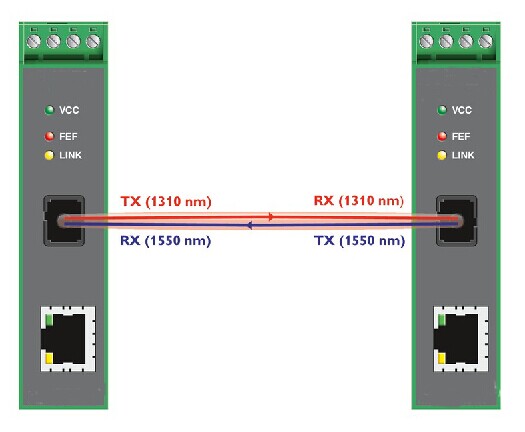

미디어 컨버터 한 쌍을 사용하여 단일 섬유 가닥을 통해 데이터를 전송할 수 있으며, 각각은 다른 파장에서 데이터를 전송하고 수신합니다. 그림에서 한 컨버터는 1310nm에서 전송하고 다른 유닛은 1550nm에서 전송합니다. 따라서 단일 섬유 컨버터 한 쌍을 선택할 때 사용자는 1310nm에서 전송하는 유닛 하나와 1550nm에서 전송하는 유닛 하나를 선택해야 합니다.

요약
풀 듀플렉스 작동을 달성하는 데 필요한 한 쌍의 파이버를 통해 작동하는 광 네트워크의 마운트. 그러나 단일 스트랜드 파이버는 단일(양방향) 파이버 스트랜드를 통해 풀 듀플렉스 전송을 허용합니다. 파이버 관리가 제한적이고 예산이 제한된 사람들에게 매우 유용할 것입니다.
