가장 널리 사용되는 광 신호 증폭기 - EDFA 증폭기

현대 광통신 기술의 발전을 논할 때 EDFA(Erbium-Doped Fiber Amplifier)의 엄청난 영향력을 간과할 수 없습니다. 가장 널리 사용되는 광신호 증폭기인 EDFA는 장거리 및 고용량 광통신을 기술적으로 발전시킬 뿐만 아니라 신호 증폭 과정을 크게 단순화합니다. Fiber-Mart에서는 EDFA의 기술적 세부 사항, 응용 장점 및 향후 방향을 자세히 살펴보고 EDFA 증폭기와 Raman 증폭기 간의 비교 및 선택에 대해 논의합니다.

EDFA 기술 개요

장거리 데이터 전송을 위한 필수 부품인 광신호 증폭기는 광신호를 전기 신호로 먼저 변환할 필요 없이 직접 증폭합니다. 다양한 유형의 증폭기 중에서 효율적인 증폭 성능과 WDM(Wavelength Division Multiplexing) 기술과의 호환성으로 인해 EDFA(Erbium-Doped Fiber Amplifier)가 가장 일반적으로 사용됩니다. 이는 주로 장거리 광통신에서 광섬유 손실을 보상하는 데 사용되며, 특히 1530~1565나노미터 스펙트럼 범위 내에서 효율적입니다.

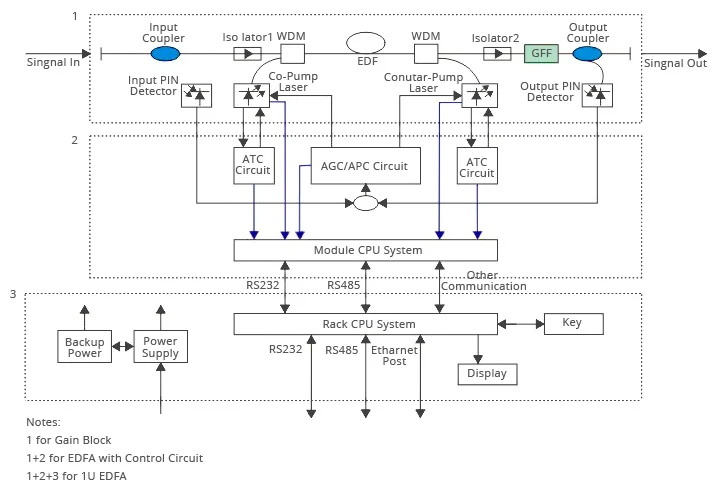

EDFA의 작동 원리 및 구성

EDFA의 핵심 구성 요소에는 에르븀 첨가 광섬유, 펌프 레이저 및 WDM 커플러가 포함됩니다. 광 신호(예: 1550nm)는 EDFA로 들어가고 펌프 레이저(980nm 또는 1480nm)와 결합되어 에르븀 첨가 광섬유를 통과합니다. 이득 매질인 에르븀 첨가 광섬유는 펌프 레이저에 의해 여기되어 여기 상태의 에르븀 이온과의 상호 작용을 통해 신호를 증폭합니다. 이러한 증폭 과정은 효율적일 뿐만 아니라 광 신호를 직접 증폭하여 신호 처리를 단순화합니다.

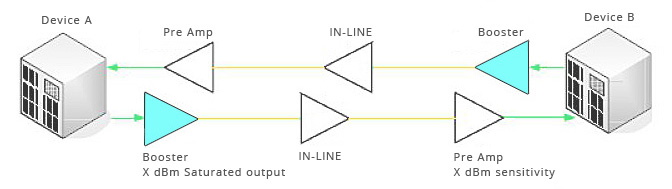

DWDM 시스템에 EDFA 적용

EDFA와 DWDM(고밀도 파장 분할 다중화) 기술의 통합은 현대 광통신 시스템에서 필수적인 역할을 합니다. DWDM 시스템에서 EDFA는 다양한 유형의 증폭기로 사용될 수 있습니다.

• 부스터 증폭기: 이 증폭기는 높은 출력 전력 요구 사항을 충족하기 위해 링크의 나가는 쪽을 증폭하는 데 사용됩니다.
• 인라인 증폭기: 링크의 중간 지점에 위치한 인라인 증폭기는 주로 전송 손실을 보상하여 전송 전반에 걸쳐 광 신호의 강도를 유지합니다.
• 프리앰프: 수신기 감도를 향상시키고 디멀티플렉서의 손실을 보상하기 위해 수신단에 위치합니다.

이 세 가지 유형의 증폭기는 함께 DWDM 시스템에서 고밀도, 장거리 신호 전송의 신뢰성과 효율성을 보장합니다.

EDFA의 성능 매개변수: 이득 및 잡음 지수

EDFA의 성능은 주로 이득과 잡음 지수라는 두 가지 주요 매개변수로 평가됩니다. 이득은 일반적으로 데시벨(dB)로 측정되는 입력 광 신호를 증폭하는 증폭기의 기능을 나타냅니다. 반면에 노이즈 지수는 증폭기에서 발생하는 추가 노이즈를 측정하여 신호의 전체 품질에 영향을 미칩니다. 낮은 잡음 지수와 높은 이득은 특히 높은 신호 대 잡음비가 요구되는 장거리 광통신 시스템에서 EDFA 성능을 평가하는 데 중요한 표준입니다.

EDFA 기술의 미래 혁신

광통신 수요가 지속적으로 증가함에 따라 EDFA의 기술 혁신에 대한 요구 사항이 더욱 높아지고 있습니다. 향후 개발에는 이득 범위 확장, 이득 평탄도 최적화, 전체 시스템 통합 단순화가 포함될 수 있습니다. 또한 우주 통신 및 심해 탐사와 같은 새로운 응용 분야의 출현으로 EDFA 기술은 다양한 환경에서 효율성과 안정성을 보장하기 위해 더욱 극한 환경 조건에 적응해야 합니다.

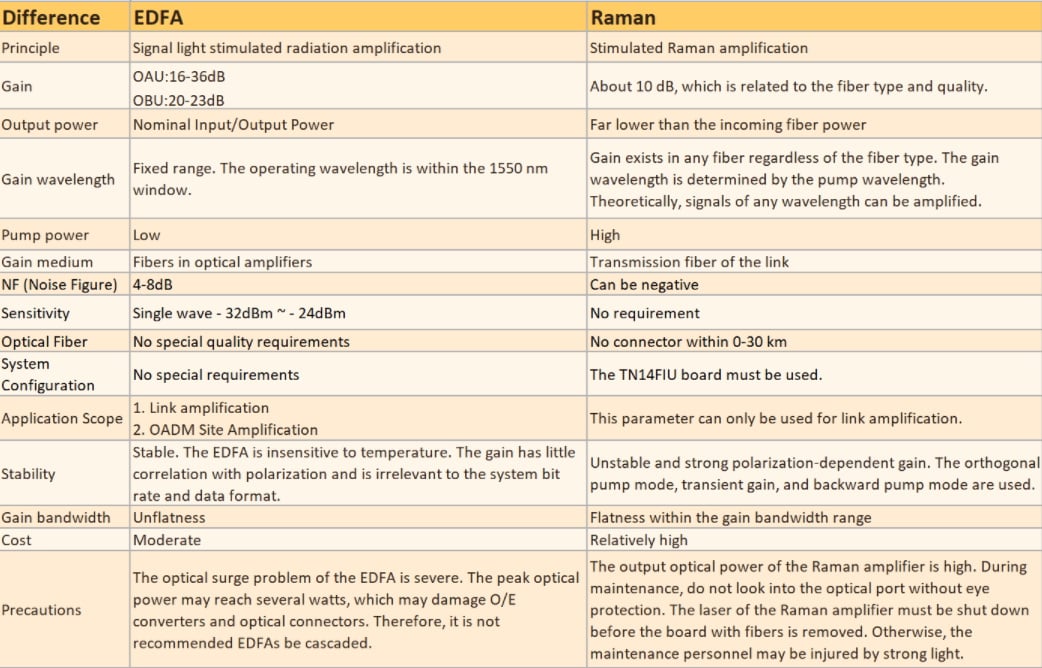

EDFA 대 라만 광 증폭기

장거리 광섬유 케이블 네트워크를 설계할 때는 적절한 광신호 증폭기를 선택하는 것이 중요합니다. EDFA 및 라만 증폭기는 두 가지 주류 기술로, 각각 장점과 적합한 적용 시나리오가 있습니다. 효율적이고 비용 효율적인 통신 네트워크를 구축하려면 이러한 기술 간의 특성과 차이점을 이해하는 것이 중요합니다.

EDFA의 특징 및 응용

1987년 상업 데뷔 이후 EDFA 증폭기는 특정 대역(예: C 대역 및 L 대역) 내에서 여러 파장을 순간적으로 증폭하는 기능으로 널리 선호되어 왔습니다. EDFA는 에르븀 첨가 광섬유를 증폭 매체로 사용하며 일반적으로 980nm 또는 1480nm 펌프 레이저로 작동합니다. 여기서 980nm 대역은 저잡음 응용 분야에 적합하고 1480nm 대역은 고출력 증폭에 더 좋습니다. 이 증폭기는 광-전기-광 변환 없이 광섬유 케이블을 통해 전송된 신호를 직접 증폭할 수 있어 통신 효율성을 크게 향상시키고 비용을 절감할 수 있기 때문에 DWDM 시스템에서 특히 중요합니다.

라만 증폭기의 특징 및 응용

라만 증폭기는 모든 파장에서 이득을 허용하는 기술인 유도 라만 산란을 통해 신호를 증폭하므로 더 넓은 범위의 응용 분야를 수용할 수 있습니다. 라만 증폭기는 집중형과 분산형으로 나눌 수 있습니다. 집중형 라만 증폭기는 일반적으로 분산 보상 광섬유(DCF) 또는 고비선형 광섬유를 이득 매체로 사용하는 반면, 분산형 라만 증폭기는 표준 광섬유를 사용하여 장거리 신호 증폭이 가능합니다. EDFA와 비교하여 Raman 증폭기는 더 긴 전송 거리와 더 큰 유연성이 필요한 시나리오에 특히 적합합니다.

EDFA와 라만 증폭기 중 선택 기준

EDFA와 라만 증폭기 사이의 선택은 특정 네트워크 요구 사항과 비용 효율성을 고려하여 이루어져야 합니다. EDFA의 장점은 높은 이득 안정성, 저렴한 비용, 높은 펌프 전력 효율성을 포함하므로 대부분의 표준 장거리 광통신 시스템에서 선호되는 선택입니다. 반면에 라만 증폭기는 초장거리 전송이나 특수 파장이 필요한 응용 분야, 특히 분산 증폭이 필요한 응용 분야에 더 적합합니다.

결론

EDFA의 기술 원리, 성능 이점 및 과제에 대한 심층적인 이해를 통해 현대 및 미래의 광통신 시스템에서 핵심 역할을 더 잘 평가할 수 있습니다. Fiber-Mart EDFA는 광통신 분야의 기본 기술일 뿐만 아니라 기술 발전의 중요한 원동력이기도 합니다. 또한 EDFA 및 라만 증폭기는 각각 고유한 장점과 이상적인 적용 시나리오를 가지고 있습니다. 광섬유 네트워크를 설계할 때 전송 거리, 신호 파장, 시스템 비용, 예상되는 네트워크 확장성 등의 요소를 고려하여 가장 적합한 광 증폭 기술을 선택해야 합니다. 일부 복잡한 네트워크 설계에서는 최상의 신호 증폭 결과와 네트워크 성능을 달성하기 위해 EDFA와 라만 증폭기를 모두 사용해야 할 수도 있습니다.
