이더넷 크로스오버 케이블이란?

유선 연결을 통해 컴퓨터를 네트워크에 연결하려면 이더넷 케이블이 필요하다는 것은 누구나 알고 있습니다 . 하지만 어떻게 하면 적합한 케이블을 올바르게 선택할 수 있을까요? 다이렉트 케이블과 크로스오버 케이블은 모두 이더넷 케이블의 한 종류인데, 이 둘의 차이점은 무엇일까요? 두 대의 컴퓨터를 연결하려면 어떤 종류의 케이블을 선택해야 할까요?

이 글에서는 이더넷 크로스오버 케이블의 정의와 제작 방법, 그리고 스트레이트 케이블과의 차이점에 대해 알아보겠습니다.

이더넷 크로스오버 케이블이란 무엇인가요?

이더넷 크로스오버 케이블은 이더넷 네트워크에서 이더넷 네트워크 장치를 서로 직접 연결하는 데 사용되는 크로스오버 케이블의 한 유형입니다. 두 대의 컴퓨터와 같이 동일한 유형의 두 장치를 연결하는 데 가장 일반적으로 사용됩니다. 크로스오버 케이블은 직결 케이블과 유사하지만, 케이블 쌍이 교차되어 있다는 점이 다릅니다.

크로스오버 케이블과 스트레이트 케이블: 차이점은 무엇인가?

#1. 신청

이더넷 크로스오버 케이블은 일반적으로 유사한 네트워크 장치를 연결하는 데 사용됩니다. 예를 들어, 한 컴퓨터를 다른 컴퓨터에 연결하는 경우가 그렇습니다.

스트레이트 케이블은 일반적으로 스위치를 라우터에 연결하거나 컴퓨터를 스위치에 연결하는 등 다양한 유형의 네트워크 장치를 연결하는 데 사용됩니다.

#2. 배선 표준

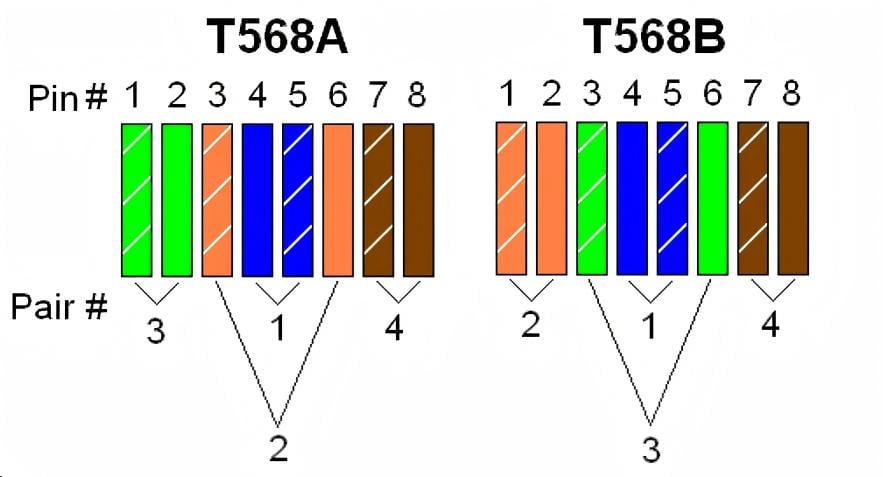

아시다시피 T568A와 T568B는 ANSI, TIA, EIA에서 인정하는 이더넷 케이블 배선 표준입니다. 아래 그림과 같이 8개의 개별 전선의 색상 순서가 서로 다릅니다.

T568A의 경우 8개 핀의 색상 순서는 다음과 같습니다. 녹색/흰색 - 1, 녹색 - 2, 주황색/흰색 - 3, 파란색 - 4, 파란색/흰색 - 5, 주황색 - 6, 갈색/흰색 - 7, 갈색 - 8.
T568B의 경우 8개 핀의 색상 순서는 다음과 같습니다. 주황색/흰색 - 1, 주황색 - 2, 녹색/흰색 - 3, 파란색 - 4, 파란색/흰색 - 5, 녹색 - 6, 갈색/흰색 - 7, 갈색 - 8.
T568A와 비교했을 때 T568B는 핀 1과 3, 핀 2와 6을 바꿨습니다.

이더넷 크로스오버 케이블은 각 끝(커넥터 A 및 커넥터 B)에서 서로 다른 배선 표준을 사용합니다. 아래 그림과 같이 한쪽 끝은 T568A를 사용하고 다른 쪽 끝은 T568B를 사용합니다.

이더넷 스트레이트 케이블은 양쪽 끝(커넥터 A와 B)에 동일한 배선 표준인 T568A 또는 T568B를 사용합니다. 실제로 대부분의 애플리케이션에서는 양쪽 끝에 T568B 표준을 사용하는데, 일반적으로 아래 그림과 같이 전자파 차폐 성능이 더 우수한 것으로 간주됩니다.

#3. 시각적 차이

이더넷 크로스오버 케이블에는 스트레이트 케이블과 구별하기 위해 "크로스오버" 또는 "엑스오버"라는 단어가 인쇄되어 있는 경우가 많습니다. 또는 RJ-45 커넥터를 보고 양쪽 끝의 배선 순서가 같은지 확인하여 구분할 수 있습니다.

이더넷 크로스오버 케이블을 만드는 방법은?

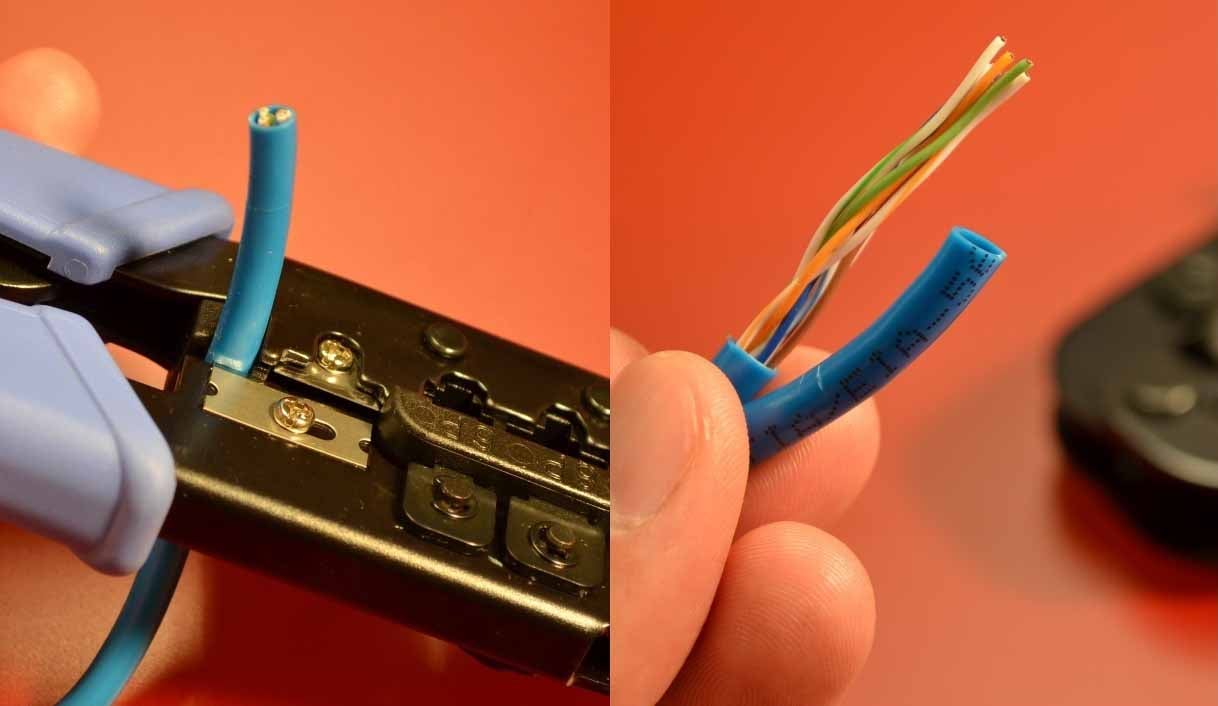

1단계, 케이블 스트리퍼를 사용하여 케이블 재킷을 적절한 길이로 벗깁니다.

케이블 양쪽 끝의 케이블 피복을 약 1.5cm 정도 벗기세요. 압착 공구에는 이 작업을 위한 원형 면이 있습니다.

2단계, 전선을 풀고 올바른 위치에 배열합니다.

그 후, 네 개의 "꼬인 쌍"으로 구성된 전선을 풀어야 합니다. 전선을 곧게 펴고 배선 표준에 따라 정리합니다. 한쪽 끝은 T568A 표준에 따라, 다른 쪽 끝은 T568B 표준에 따라 정리해야 합니다.

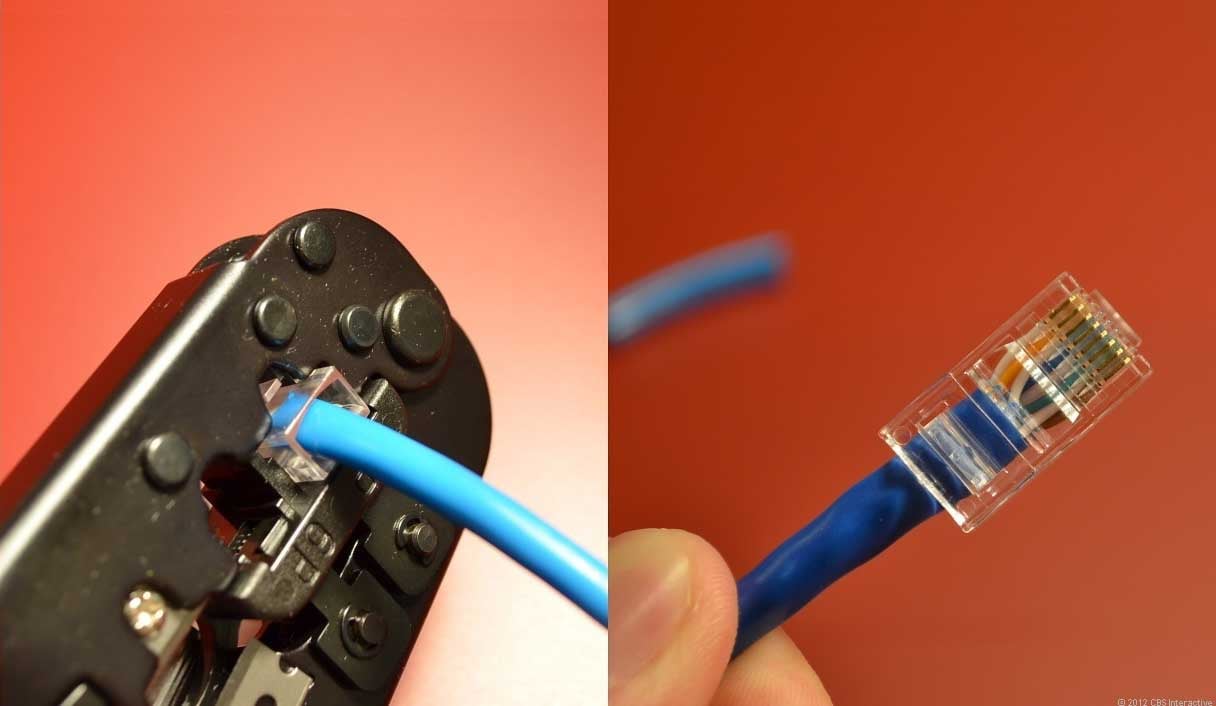

3단계, 크림퍼를 사용하여 와이어를 RJ45 커넥터에 크림핑합니다.

일부 전선이 다른 전선보다 길다면, 전선을 잘라서 균일하고 평평한 평면을 만드세요. RJ45 플러그에 삽입할 때 순서를 어기지 않도록 하는 것이 중요합니다. 클립 면이 몸 반대쪽을 향하고 금색 접점이 몸쪽을 향하도록 플러그를 잡으세요.

다음으로 케이블을 똑바로 밀어 넣으세요. 케이블 끝의 구리 심선이 RJ45 커넥터 끝에 바로 닿아야 합니다. 그렇지 않으면 피복을 너무 많이 벗긴 것입니다. 케이블을 조금 더 잘라내세요. 케이블이 플러그에 단단히 삽입되면 압착 공구에 넣고 아래로 누르세요. 너무 세게 누르면 약한 플라스틱 플러그가 깨질 수 있으니 주의하세요.

4단계, 테스터로 이더넷 케이블 최종 테스트

위의 단계에 따라 케이블의 양쪽 끝을 준비한 후, 전문 케이블 테스터를 사용하여 케이블이 성공적으로 만들어졌는지 확인하세요.

결론

크로스오버 케이블과 스트레이트 케이블의 유사점은 명확합니다. 둘 다 T568A 및 T568B 배선 표준을 준수하는 이더넷 케이블이며, 커넥터의 각 면에는 서로 다른 색상의 핀 8개가 있습니다. 크로스오버 케이블은 컴퓨터와 스위치처럼 서로 다른 두 종류의 장치를 연결하는 반면, 스트레이트 케이블은 한 컴퓨터와 다른 컴퓨터처럼 동일한 종류의 두 장치를 연결합니다.
