SDI 비디오 익스텐더 기술이란?

광섬유 비디오 익스텐더 는 세계 최고 수준의 비압축, 완전 디지털 영상 보정 기술과 기가비트 광섬유 전송 기술을 갖춘 완전 디지털 광섬유 전송 장치입니다. 1코어 광섬유를 통해 1~64채널의 영상 신호(필요 시 다른 종류의 신호 포함)를 장거리, 왜곡 없이 실시간 전송합니다. 고속도로, 세관, 교통, 전자 경찰, 산업 자동화, 전력 서비스, 은행, 수자원 절약 프로젝트 등의 모니터링 및 감시 목적에 적합합니다.

현재 HDMI 신호, VGA 아날로그 신호, DVI 신호, SDI 신호 등 다양한 유형의 비디오 신호가 존재합니다. 이러한 고화질 비디오 신호 중에서도 SDI 신호는 광섬유 통신 분야에서는 생소할 수 있습니다. 이 글에서는 SDI의 정의, 일반적인 SDI 비디오 익스텐더의 종류, 그리고 SDI 비디오 익스텐더의 활용에 대해 주로 설명합니다.

SDI란 무엇인가요?

직렬 디지털 인터페이스(SDI)는 일반적으로 디지털, 비압축, 표준 화질 비디오 입출력에 사용됩니다. SDI는 표준 화질 비디오 모니터링에 사용할 수 있는 최고 품질의 디지털 신호입니다. 루마(Luma)와 두 개의 색차 채널(CB 및 CR)의 세 가지 신호 구성 요소는 모두 단일 BNC 케이블로 다중화됩니다. 높은 비트 전송률 덕분에 단거리 작동에 적합하도록 설계되었습니다. 가장 일반적인 데이터 속도는 초당 270메가비트(Mbps)이지만, 이론적으로는 최대 540Mbps의 속도도 가능합니다. 표준 75옴 케이블을 사용하며, 이는 대부분의 가정용 TV 설치에 사용되는 동축 케이블과 동일한 유형입니다.

SDI 연결은 압축되지 않은 720 x 486(NTSC) 또는 720 x 576(PAL) 비디오를 채널당 8비트 또는 10비트 해상도로 최대 270Mbps 속도로 전송합니다. SDI는 컴포넌트 및 컴포지트 비디오는 물론, 4채널 임베디드 디지털 오디오 그룹 4개도 처리할 수 있습니다.

SDI 비디오 익스텐더의 종류

SDI 커넥터에 따르면, 시중에서는 HD-SDI와 3G-SDI 비디오 익스텐더를 흔히 볼 수 있습니다.

아시다시피 HD-SDI(고화질 직렬 디지털 인터페이스)는 1485Mbps로 동작하는데, 이는 SDI 신호의 데이터 전송 속도보다 광섬유 배 이상 빠른 속도입니다. SDI와 마찬가지로 HD-SDI는 10비트 샘플을 사용하며, 휘도 채널 수에 비해 각 채널의 색차 샘플 수는 절반에 불과합니다. 비트 전송률 차이가 발생하는 이유는 고화질 비디오의 픽셀 수가 훨씬 많기 때문입니다. HD-SDI를 사용하는 시스템은 물론, 압축 HD 디지털 비디오를 사용하는 시스템도 쉽게 구할 수 있습니다.

HD-SDI 비디오 광섬유 익스텐더의 설계 및 생산은 텔레비전 산업에 적용 가능한 높은 신뢰성, 고성능 직렬 디지털 광 전송 장비이며, 신호 형식은 19.4Mbps에서 1.485Gbps까지이고, 시스템은 SMPTE292, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M, DVB-ASI(EN50083-9) 및 기타 디지털 텔레비전 신호 형식을 지원합니다.

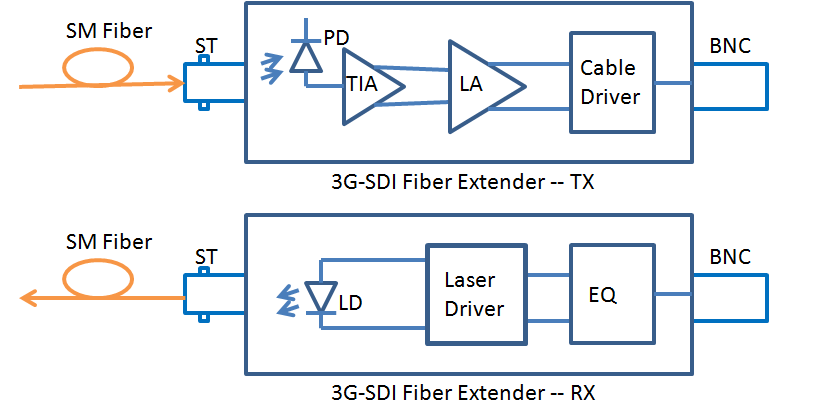

3G-SDI 비디오 익스텐더는 HD-SDI의 업그레이드 버전으로, 신호 포맷은 19.4Mbps에서 2.97Gbps까지이며, 시스템은 SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M, DVB-ASI(EN50083-9) 및 기타 디지털 TV 포맷을 지원합니다.

SDI 비디오 익스텐더의 적용

SDI 비디오 익스텐더 오버 파이버 시스템은 SMPTE 259M, SMPTE 292M 또는 SMPTE 424M 호환 비디오 신호를 단일 파이버로 장거리 또는 단거리 전송하는 데 탁월한 선택입니다. 또한, 이 시스템은 스테레오 오디오, RS485 및 RS232 직렬 데이터, 루프백 출력, 접점 클로저 및 IP 이더넷 전송을 지원합니다. 새로운 신호를 추가하거나 완전 이중화 광 전송 솔루션을 개발할 수 있습니다. 특수 원격 OB 밴/트럭 비디오 피드, 비압축 장거리 신호 전송, 일반 방송(뉴스/스포츠/이벤트), 방송 스튜디오 카메라 피드 등 HD 비디오 신호의 장거리 전송이 필요한 분야에 적합합니다. 광섬유 전송은 간섭 없는 고품질 신호를 보장합니다.

요약

SDI 표준은 점점 높아지는 비디오 해상도(HD, UHD 이상), 프레임 속도, 입체(3D) 비디오 및 색상 심도를 지원하기 위해 도입되었습니다.듀얼 링크 HD-SDI는 1998년 SMPTE 372M에서 표준화된 한 쌍의 SMPTE 292M 링크로 구성됩니다.[2] 이는 표준 HDTV가 제공할 수 있는 것보다 더 높은 충실도와 해상도가 필요한 애플리케이션(예: 디지털 시네마 또는 HDTV 1080P)에 사용되는 공칭 2.970Gbit/s 인터페이스를 제공합니다.3G-SDI(SMPTE 424M에서 표준화)는 듀얼 링크 HD-SDI를 대체할 수 있는 단일 2.970Gbit/s 직렬 링크로 구성됩니다.2014년 8월 현재 6G-SDI 및 12G-SDI 제품이 이미 시장에 출시되었지만 해당 표준은 아직 제안 단계에 있습니다.
