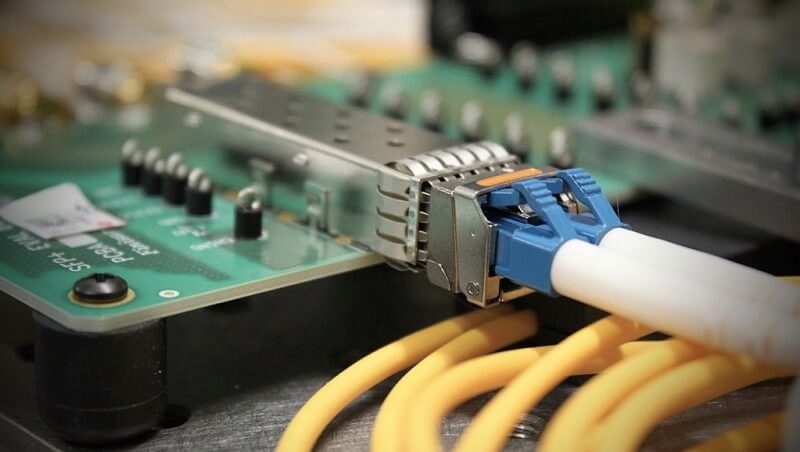

SFP 포트에 대한 기본 이해

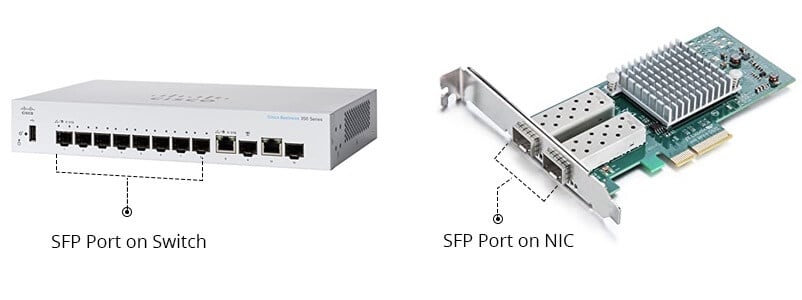

스위치, 라우터, 미디어 컨버터와 같은 주요 네트워크 장치에 통합된 SFP 포트는 핫스왑 기능과 다양한 미디어 호환성이라는 핵심적인 장점을 가지고 있습니다. 기존 모델은 100Mbps에서 10Gbps까지의 전송 속도를 지원하며, SFP+ 모델은 10Gbps 링크에 특화되어 설계되었고, QSFP 시리즈는 40Gbps, 100Gbps 등의 고대역폭 전송을 구현하여 데이터 센터의 고밀도 상호 연결 요구 사항에 적합합니다. SFP 포트의 안정적인 작동은 송수신기 품질뿐만 아니라 슬롯과 커넥터의 기계적 정밀도 및 전기적 성능에도 크게 좌우되며, 이는 링크 안정성에 직접적인 영향을 미칩니다.

Fibermart의 SFP 슬롯 및 커넥터는 업계 표준을 엄격하게 준수하며, 단일 포트, 다중 포트 및 스태킹 구성 등 유연한 설계를 제공합니다. EMI 차폐 가스켓, 스프링 스트립, 방열판, 광섬유 등의 옵션 구성 요소도 사용할 수 있습니다. EMI 구성 요소는 포트 간 전자기 간섭을 효과적으로 억제하고, 방열판은 고출력 모듈의 열 방출에 적합하며, 광섬유는 유지보수 담당자가 링크 상태를 직관적으로 확인할 수 있도록 지원합니다. 이러한 전체 솔루션은 고밀도 구축 및 열악한 산업 환경과 같은 시나리오에 정확하게 적응하여 네트워크 구축 안정성과 사후 유지보수 편의성을 크게 향상시킵니다.

SFP 포트의 핵심 가치 및 오류 발생 시 영향

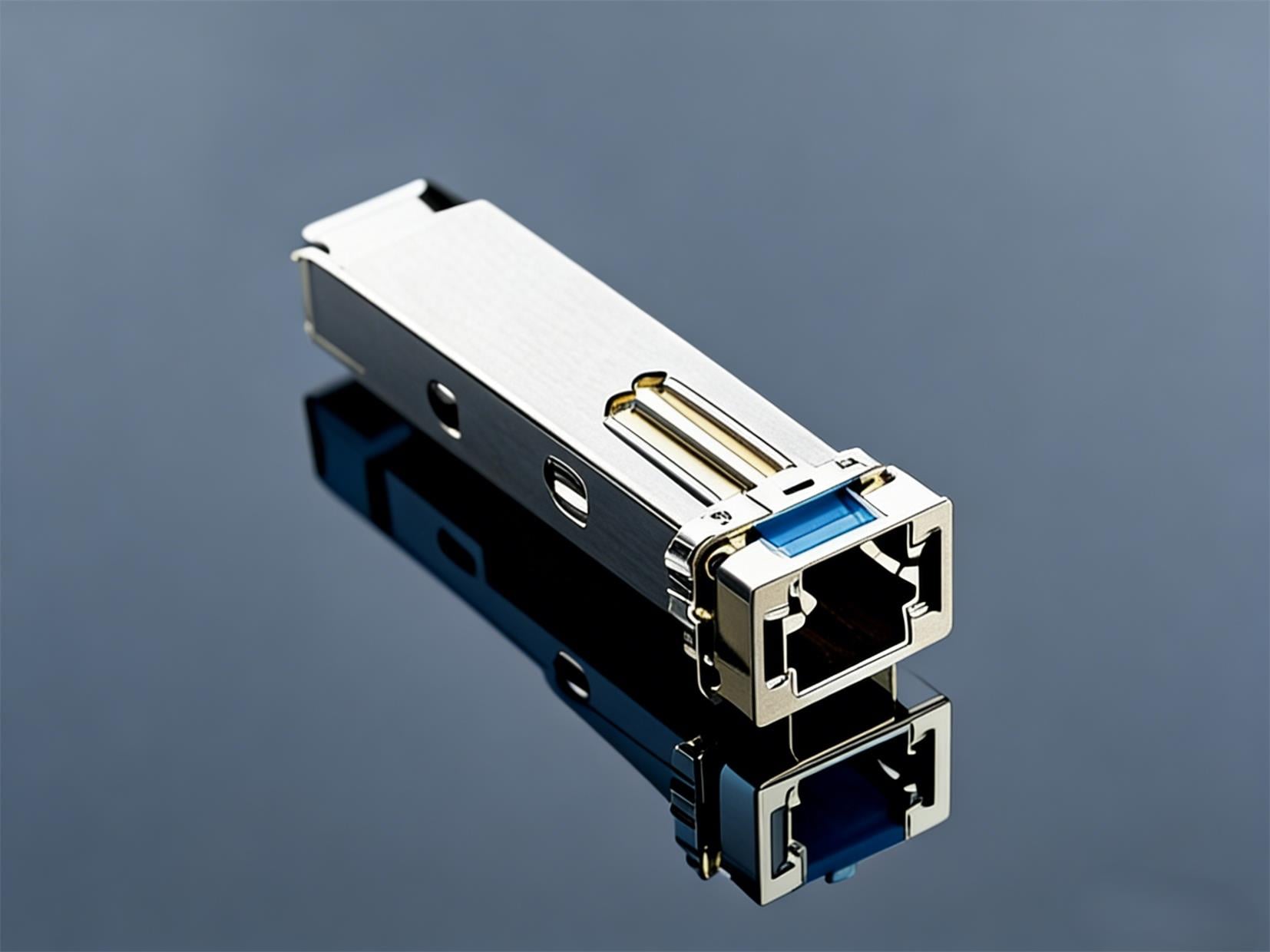

네트워크 장치의 핵심 모듈형 인터페이스인 SFP( Small Form-Factor Pluggable ) 포트는 광섬유와 구리 케이블 간의 유연한 전환을 지원합니다. 데이터 센터 서버 클러스터 상호 연결, 기업 캠퍼스 네트워크 백본 링크, 산업용 이더넷 제어 링크 등 다양한 시나리오에서 널리 사용되는 SFP 포트는 원활한 계층적 네트워크 전송을 보장하는 핵심 노드입니다. SFP 포트 오류는 단일 링크 중단을 유발하여 로컬 서비스 지연을 초래할 수 있으며, 심각한 경우 여러 포트에서 오류가 발생하여 전체 네트워크가 마비될 수 있습니다. 이는 기업 생산 운영 및 고객 서비스에 직접적인 영향을 미치고, 상당한 경제적 손실과 브랜드 이미지 손상을 야기할 수 있습니다. 따라서 오류 원인을 정확하게 파악하고, 과학적인 문제 해결 방법을 적용하며, 시나리오에 적합한 안정적인 하드웨어 솔루션을 선택하는 것은 네트워크 운영 효율성을 향상시키고 오류 발생률을 줄이는 데 매우 중요합니다.

SFP 포트 오류의 일반적인 원인 및 해결 방법 - SFP 문제 해결

1. 호환되지 않거나 지원되지 않는 SFP 모듈

시스코, HP와 같은 주요 제조업체들은 엄격한 모듈 인증 프로토콜을 통해 인증되지 않은 타사 모듈의 사용을 제한합니다. 그 주된 이유는 타사 모듈이 EEPROM 칩 정보, DDM(디지털 진단 모니터링) 기능, 전기적 성능 매개변수 측면에서 장치와의 호환성이 부족하여 링크 지터, 포트 오경보, 링크 설정 실패와 같은 이상 현상을 쉽게 유발하기 때문입니다. 캘리포니아의 한 기업 IT 관리자는 코어 스위치 용량 확장 과정에서 타사 1G SFP 모듈을 시스코 Catalyst 9200 스위치에 연결했는데, 그 결과 업링크가 자주 불안정해지고 스위치 로그에 "잘못된 트랜시버" 경고가 계속 표시되는 문제를 겪었습니다. 시스코 정품 인증 모듈로 교체한 후에는 링크가 즉시 안정되었고 이상 경고도 더 이상 발생하지 않았습니다.

이러한 오류를 해결할 때는 장치 제조업체에서 인증한 모듈을 우선적으로 사용해야 하며, 모듈 전송 속도, 파장, EEPROM 정보 등의 주요 매개변수가 장치 사양과 일치하는지 하나씩 확인해야 합니다. Fibermart의 슬롯과 커넥터는 최적화된 기계적 구조와 전기 접점 설계로 업계 표준을 완벽하게 준수합니다. EMI 보호, 방열 및 광섬유 구성 요소를 갖추고 있어 모듈 인식 안정성을 향상시킬 뿐만 아니라 호환성 위험과 간헐적 오류 발생 가능성을 효과적으로 줄입니다.

빠른 대응 방법: 공급업체에서 차단한 경우 인증된 모듈로 교체하십시오. 범용 모듈이 연결을 설정하지 못하는 경우 호환 가능한 대체품으로 교체하십시오. 모듈이 인식되지 않으면 제조업체 사양을 확인하십시오.

2. SFP 모듈의 잘못된 삽입

모듈 불완전 삽입 및 접촉 불량은 일상적인 유지보수에서 빈번하게 발생하는 고장으로, 특히 고밀도 랙 마운트 스위치나 협소한 설치 공간과 같은 환경에서 두드러집니다. 영국 유지보수팀은 MikroTik CRS328 스위치의 문제 해결 과정에서 특정 SFP 포트에 모듈을 삽입한 후 응답이 없고 스위치가 트랜시버를 인식하지 못하는 문제를 발견했습니다. 반면 동일 모델 모듈을 사용하는 다른 포트는 정상적으로 작동했습니다. 분해 검사 결과, 모듈이 겉보기에는 제자리에 삽입된 것처럼 보였지만 슬롯에 완전히 고정되지 않아 전기 접촉이 불량한 것으로 확인되었습니다. 이는 전형적인 "육안 판단 오류"로 인한 고장이었습니다.

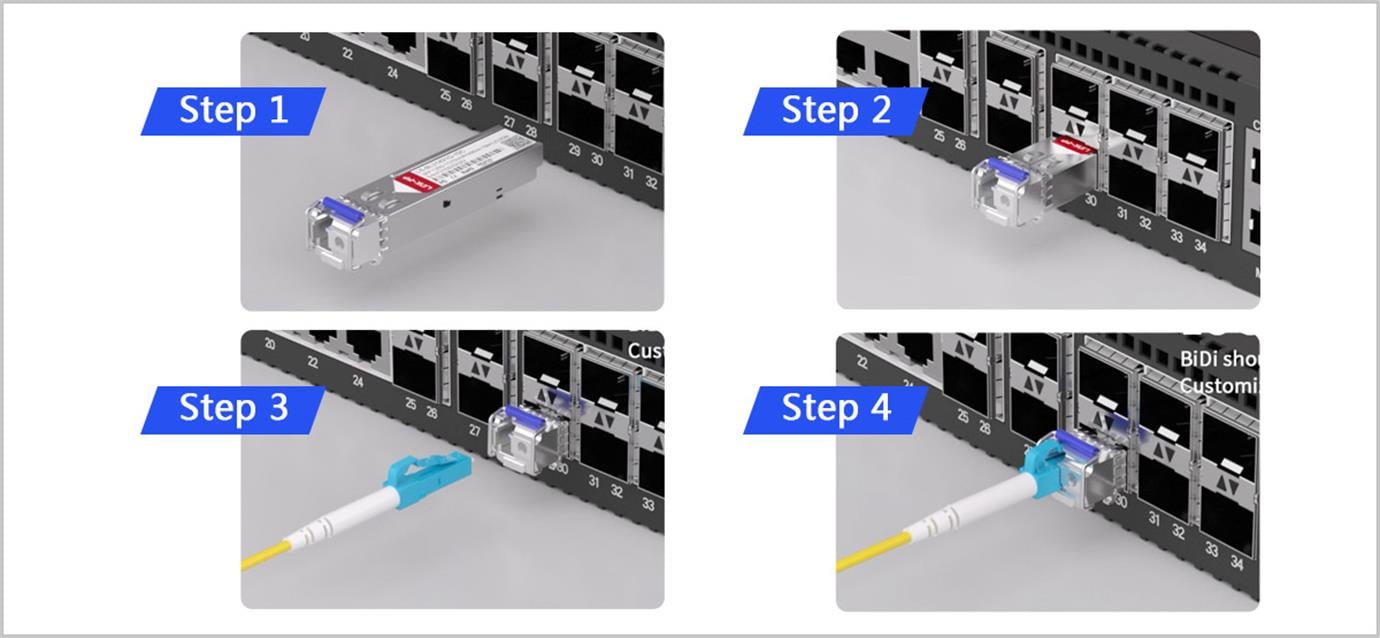

SFP 모듈을 설치할 때는 딸깍 소리가 날 때까지 모듈이 완전히 고정되었는지 확인해야 하며, 외관만으로 설치 상태를 판단해서는 안 됩니다. 파이버마트는 슬롯의 기계적 구조를 최적화하여 명확한 정렬 표시와 확실한 고정 촉각 피드백을 제공하고, 대규모 구축을 위한 프레스핏 설치 옵션을 제공합니다. 또한, 광섬유 부품을 탑재하여 링크 상태를 장치 패널에 동기적으로 투영할 수 있어 문제 해결 효율을 크게 향상시키고 유지 보수 시간을 단축합니다.

작동 시 주의사항: 핀이 휘어지지 않도록 삽입/추출 시 적절한 힘을 사용하십시오. 커넥터 접점을 만지지 마십시오. 설치 후 버클이 단단히 고정되었는지 확인하십시오.

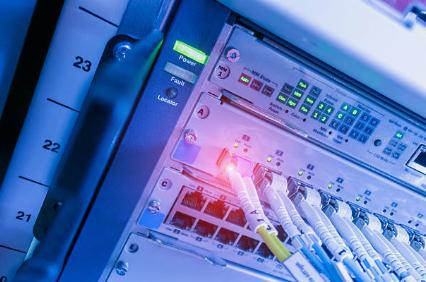

3. 결함이 있거나 물리적으로 손상된 SFP 모듈

정밀 전자 부품인 SFP 모듈은 다양한 요인으로 인해 물리적 손상이나 기능 고장이 발생하기 쉽습니다. 일반적인 원인으로는 제조상의 결함, 정전기 방전(정전기 방지 장치 미사용), 장기간 고온 환경에서의 노화, 부적절한 삽입/추출 등이 있습니다. 이러한 고장의 전형적인 특징은 케이블이나 연결 문제 등 다른 요인을 배제했을 때, 여러 장치와 정상 포트에서 인식되지 않는다는 것입니다. 호주의 한 사용자는 새로 구입한 SFP 모듈이 여러 장치에서 인식되지 않았고, 정상 작동하는 케이블로 교체한 후에도 문제가 지속되었다고 보고했습니다. 그러나 동일 생산분의 다른 모듈은 동일한 구성에서 안정적으로 작동했으며, 최종적으로 해당 모듈의 제조상 결함으로 진단되었습니다.

모듈 손상이 의심될 경우, 교차 테스트를 통해 고장 원인을 파악해야 합니다. 고장이 의심되는 모듈을 여러 정상 장치의 유휴 포트에 연결하고, 동일 배치에서 생산된 정상 모듈을 동일 링크에 동시에 연결하여 테스트한 후 결과를 비교하여 모듈 손상 여부를 확인합니다. 고장이 확인되면 모듈 배치 번호와 일련 번호를 기록하고 공급업체에 연락하여 사후 교체를 요청하십시오. 기업은 엄격한 입고 품질 검사 프로세스를 구축해야 합니다. 파이버마트는 엄격한 자체 연구 개발 테스트 시스템과 맞춤형 슬롯 솔루션을 통해 하드웨어 지원 단계에서부터 모듈 고장으로 인한 링크 위험을 줄이고 네트워크 전체의 신뢰성을 향상시킵니다.

오류 대응: 연결이 되지 않거나 LED 표시등이 켜지지 않으면 모듈을 교체하십시오. 신호가 불안정하면 다른 브랜드/생산분의 제품으로 교체하십시오. 동일한 오류가 여러 기기에서 발생하는 경우 보증 절차를 진행하십시오.

4. 광섬유 연결 문제

광섬유 모듈을 사용하는 SFP 포트의 경우, 고장은 주로 광섬유 링크의 청결도, 물리적 무결성 및 외부 환경과 관련이 있으며, 간헐적인 링크 끊김, 과도한 신호 감쇠 및 과도한 삽입 손실로 나타납니다. 한 독일 인터넷 서비스 제공업체의 옥외 광섬유 링크는 낮에는 자주 연결이 끊기고 밤에는 복구되는 문제가 있었습니다. 조사 결과, 옥외에 설치된 SFP LC 커넥터의 하우징에 장기간 바람, 햇빛 및 온도 변화에 노출되어 미세한 균열과 마모가 발생한 것으로 나타났습니다. 낮에 온도가 상승하면 하우징이 변형되어 페룰이 어긋나고 삽입 손실이 임계값을 초과하여 연결이 끊긴 것입니다. 밤에 온도가 내려가면 변형이 복원되어 링크가 일시적으로 안정화되었습니다.

이러한 오류를 해결하려면 광섬유 링크를 구간별로 점검하고, 노후되거나 손상된 커넥터와 점퍼를 교체하고, 특수 공구를 사용하여 커넥터 단면의 먼지와 기름때를 제거하고, 광섬유 굽힘 반경이 규격(일반적으로 단일 모드 광섬유의 경우 15mm 이상)을 준수하는지 확인하십시오. 옥외 링크에 대한 보호를 강화하고, 접속함과 분배함의 밀폐 성능을 점검하고, 열팽창, 바람, 진동으로 인한 광섬유 변위를 방지하기 위해 장력 완화 장치를 설치하십시오. 동시에 광섬유와 모듈의 종류/파장 간의 엄격한 매칭을 보장하고, 전송 거리가 모듈의 정격 범위를 초과하지 않도록 하여 파라미터 불일치로 인한 신호 감쇠를 방지하십시오.

Fibermart의 SFP 커넥터는 견고한 접합 및 버클 설계를 채택하여 인터페이스의 기계적 안정성을 향상시켰습니다. EMI 차폐 부품과 방열 액세서리를 장착하여 복잡한 환경에서 전자기 간섭 및 온도 변화에 효과적으로 대응할 수 있으며, 실외 및 열악한 산업 환경에서 광섬유 링크의 작동 신뢰성을 크게 향상시킵니다.

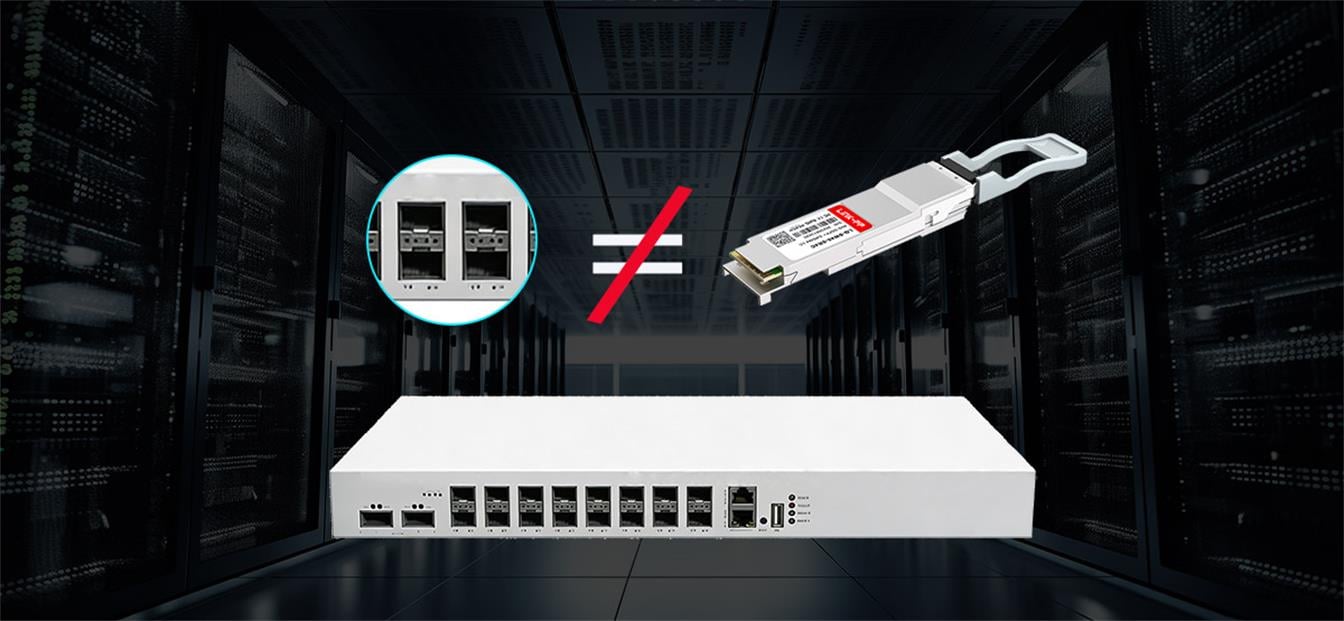

5. 양쪽 끝의 SFP 포트가 일치하지 않음

광섬유 링크의 양 끝에 있는 SFP 모듈은 전송 유형, 속도, 파장, 광섬유 적응성 등의 주요 매개변수에서 완벽하게 일치해야 합니다. 매개변수가 일치하지 않으면 광 신호의 정상적인 상호 작용이 방해받고 통신이 중단될 수 있습니다. 미국 기업의 IT 엔지니어는 건물 간 광섬유 링크 오류를 해결하던 중 링크의 한쪽 끝에는 1000BASE-SX 멀티모드 모듈이, 다른 쪽 끝에는 1000BASE-LX 싱글모드 모듈이 잘못 사용되어 링크가 안정적으로 설정되지 않는 것을 발견했습니다. 동일한 유형의 멀티모드 모듈로 교체하자마자 링크는 즉시 정상적인 전송을 재개했습니다.

이러한 문제에 대한 핵심 해결책은 "페어링 선택 및 통일된 표준" 원칙을 따르는 것입니다. 사용되는 광섬유 유형(싱글모드/멀티모드)과 전송 거리에 따라 모듈 모델을 결정해야 합니다. 100미터 이내의 단거리 멀티모드 광섬유 전송에는 1000BASE-SX 모듈을 우선적으로 사용하고, 싱글모드 광섬유 또는 장거리 전송에는 1000BASE-LX 이상의 모델을 선택해야 합니다. 모듈 교체 시에는 링크 양 끝단의 장치를 동시에 교체하여 파라미터 일관성을 완벽하게 유지해야 합니다. 또한, 링크 파라미터를 상세히 기록하고 시운전 전에 종단 간 "페어링 점검"을 수행하여 유지보수 기록을 개선해야 합니다. Fibermart는 다양한 사양의 슬롯과 커넥터를 제공하여 기업이 여러 장치와 링크에서 인터페이스 일관성을 유지하고 선택 및 구축 오류 위험을 줄일 수 있도록 지원합니다.

6. SFP 포트 구성 오류

소프트웨어 구성 오류는 흔히 간과되는 고장 유형입니다. 핵심 특징은 SFP 모듈이나 광섬유 링크와 같은 하드웨어는 정상이고 장치에서 모듈을 인식할 수 있지만, 포트가 항상 비활성화 상태이거나 통신이 설정되지 않는다는 것입니다. 이는 주로 인터페이스 비활성화 또는 파라미터 구성 충돌 때문입니다. 뉴욕의 한 네트워크 엔지니어는 Cisco Catalyst 2960X 스위치의 문제를 해결하던 중 특정 SFP 포트에 모듈이 정상적으로 설치되고 링크도 문제없는데도 작동하지 않는 것을 발견했습니다. 결국, 관리자가 실수로 해당 인터페이스를 비활성화한 것으로 확인되었습니다. "no shutdown" 명령으로 인터페이스를 활성화하자 포트는 즉시 정상적인 데이터 전송을 재개했습니다.

이러한 오류를 해결할 때는 "소프트웨어 우선, 하드웨어 순" 원칙을 따라야 합니다. 먼저 포트 활성화 상태를 확인하고, 포트 모드, 전송 속도, 듀플렉스 모드 등의 파라미터를 검증합니다(자동 협상 활성화를 우선시하고, 수동 구성 시에는 양쪽 끝단의 일관성을 확인해야 함). 마지막으로 VLAN 분할, 트렁크 설정, 보안 정책을 확인하여 포트 차단 제한을 해제합니다. Fibermart의 슬롯 솔루션은 단일 포트, 다중 포트, 스택형 구성 등 다양한 시나리오 레이아웃을 지원합니다. 최적화된 전기 접점 설계는 하드웨어 수준에서 신호 간섭을 줄이고 구성 적용 후 링크 안정성을 향상시키는 데 도움을 줍니다.

구성 응답: 비활성화된 포트의 경우 "no shutdown" 명령을 실행하십시오. VLAN/속도 불일치가 있는 경우 자동 협상을 재구성하거나 활성화하십시오.

환경	발생 가능한 문제점	고치다
항만 폐쇄	포트가 활성화되지 않았습니다	"종료 안 함"을 실행하세요
VLAN 불일치	연결 안 됨	올바른 VLAN을 다시 할당합니다.
속도/이중 모드 불일치	링크 플랩 또는 링크 없음	자동 협상을 활성화하거나 수동으로 정확한 속도를 설정하세요.

SFP 포트 문제 해결을 위한 빠른 체크리스트 및 예방 조치

빠른 문제 해결 체크리스트

1. 호환성 검증 : 모듈이 장치 모델과 호환되는지, 공식 제조업체의 인증을 받았는지 확인하고, 전송 속도, 파장, EEPROM 정보 등 주요 매개변수의 일치 여부를 하나씩 점검합니다.

2. 설치 점검 : 모듈이 완전히 삽입되었는지, 버클이 단단히 고정되었는지 확인하고, 특수 도구를 사용하여 커넥터 접점을 청소하여 먼지, 산화물 또는 손상이 없는지 확인하십시오.

3. 연결 점검 : 케이블이 손상되지 않았는지, 사양에 맞게 구부러졌는지, 단단히 연결되었는지 확인합니다.

4. 파라미터 일치 : 링크 양 끝단의 모듈 및 광섬유 파라미터가 완벽하게 일치합니다.

5. 구성 확인 : 포트가 활성화되어 있고 모드, 속도 및 VLAN 구성이 올바릅니다.

6. 교체 테스트 : 개별 결함을 배제하기 위해 정상 모듈과 케이블을 사용하여 교차 테스트를 실시합니다.

7. 로그 및 표시기 : 보조 위치 확인을 위해 장치 로그와 LED 표시등을 사용하십시오.

향후 SFP 항만 문제 예방을 위한 주요 조치

1. 표준화된 라벨링 : 유지보수 중 혼동을 방지하기 위해 모듈, 광섬유/구리 케이블에 연결 목적, 양쪽 끝의 장치 이름, 모듈 모델, 매개변수 및 배포 날짜를 명확하게 표시하는 라벨을 부착하십시오.

2. 예비 부품 비축 : 신속한 교체를 위해 완벽하게 테스트된 모듈과 케이블을 준비합니다.

3. 먼지 방지 : 사용하지 않는 포트와 모듈에 먼지 덮개를 설치하십시오.

4. 정기 업데이트 : 알려진 인터페이스 호환성 및 안정성 취약점을 해결하기 위해 네트워크 장치 펌웨어를 적시에 다운로드하고 업데이트하십시오. 예상치 못한 위험을 방지하기 위해 업데이트 전에 구성을 백업하십시오.

5. 엄격한 구매 관리: 공식 판매업체로부터 구매하여 제품 품질 및 사후 서비스를 보장합니다.

6. 정기 점검 : 링크 연결 상태, 모듈 작동 온도 및 커넥터 견고성을 주기적으로 점검하고, 특히 옥외 및 고온 환경과 같은 특수한 상황에서 링크 보호에 중점을 두어 잠재적인 위험을 사전에 제거하십시오.

결론

SFP 포트는 현대 네트워크에 필수적이며, 안정적인 포트 운영은 비즈니스 연속성을 보장합니다. 주요 장애 원인은 모듈 호환성 문제, 잘못된 삽입, 물리적 손상, 광섬유 문제, 포트 종류 불일치 또는 구성 오류입니다. 예방과 효율적인 문제 해결이 핵심입니다. Fibermart의 SFP 솔루션과 같은 신뢰할 수 있는 하드웨어를 사용하고, 엄격한 설치, 검사 및 라벨링 절차를 준수하십시오. 장애 원인을 정확히 파악하고 고품질 하드웨어와 표준화된 프로세스를 활용하는 것은 안정적인 네트워크 구축에 매우 중요합니다. 이를 통해 SFP 포트의 신뢰성을 향상시키고 비즈니스 성장을 지원할 수 있습니다.

자주 묻는 질문(FAQ)

1. 인증받지 않은 타사 SFP 모듈이 포트 오작동을 자주 일으키는 이유는 무엇입니까?

인증받지 않은 타사 모듈은 일반적으로 Cisco, HP와 같은 주요 제조업체의 제품과 EEPROM 칩 정보, DDM 기능 및 전기적 매개변수에서 불일치를 보입니다. 이러한 불일치는 링크 지터, 오경보 또는 링크 설정 실패를 쉽게 유발할 수 있습니다. 제조업체는 네트워크 안정성을 보장하기 위해 엄격한 인증 프로토콜을 통해 인증받지 않은 모듈의 사용을 제한합니다.

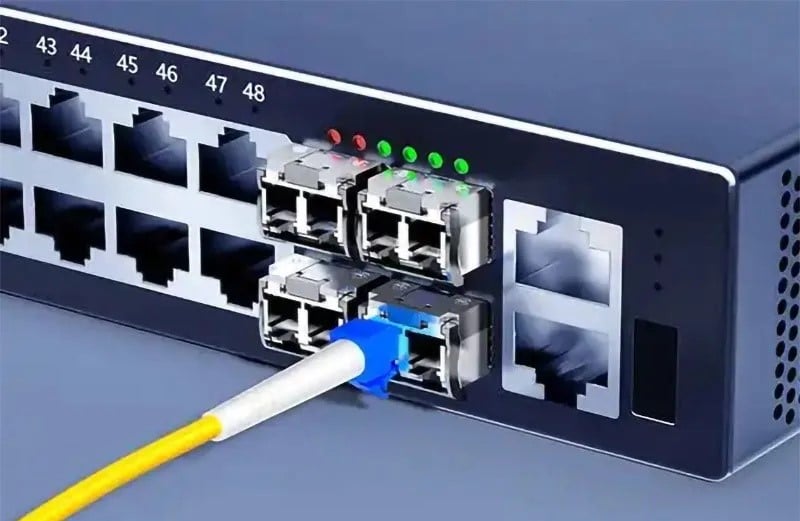

2. SFP 모듈이 삽입된 것처럼 보이지만 장치에서 인식되지 않으면 어떻게 해야 합니까?

먼저 모듈을 다시 삽입하여 딸깍 소리가 날 때까지 완전히 고정되었는지 확인하십시오. 그런 다음 커넥터 접점을 청소하여 먼지나 산화로 인한 접촉 불량을 제거하십시오. 문제가 지속되면 슬롯 디자인이 장치 패널과 호환되는지 확인하고, 삽입 오차를 방지하기 위해 정렬 표시가 명확한 슬롯을 사용하십시오.

3. SFP 포트에 연결된 광섬유 링크가 온도 변화에 따라 간헐적으로 연결이 끊기는 이유는 무엇입니까?

이 문제는 주로 옥외 커넥터의 물리적 손상(균열 또는 마모 등)으로 인해 발생합니다. 고온은 하우징 변형 및 페룰 변위를 유발하여 삽입 손실을 임계값 이상으로 증가시킵니다. 해결 방법은 손상된 커넥터를 교체하고, 옥외 배전함의 밀봉을 강화하며, 열팽창 및 진동에 대한 저항력을 높이기 위해 응력 완화 장치를 추가하는 것입니다.

4. 광섬유 링크의 양쪽 끝에 있는 SFP 모듈 간에 일치해야 하는 주요 매개변수는 무엇입니까?

양쪽 끝의 모듈은 전송 유형(싱글 모드/멀티 모드), 속도, 파장 및 광섬유 호환성 측면에서 동일해야 합니다. 예를 들어, 1000BASE-SX 멀티 모드 모듈과 1000BASE-LX 싱글 모드 모듈을 혼용할 수 없습니다. 전송 거리가 모듈의 정격 범위를 초과하지 않도록 하십시오.

5. SFP 포트 오류 발생 시 우선 순위 문제 해결 논리는 무엇입니까?

"소프트웨어 우선, 하드웨어 그 다음"이라는 원칙을 따르십시오. 먼저 포트가 활성화되어 있는지, VLAN이나 속도와 같은 구성이 올바른지 확인하십시오. 그런 다음 모듈 호환성, 삽입 상태 및 광섬유 링크 무결성을 확인하십시오. 마지막으로 정상 모듈/케이블을 사용하여 교차 테스트를 수행하여 오류를 격리하십시오.

6. Fibermart의 SFP 슬롯 및 커넥터 솔루션은 포트 안정성을 어떻게 향상시킬 수 있습니까?

Fibermart의 제품은 업계 표준을 준수하며, 간섭 감소를 위한 구성 가능한 EMI 차폐 부품, 고출력 모듈용 방열판, 직관적인 링크 상태 모니터링을 위한 광섬유 등을 제공합니다. 최적화된 기계 설계로 안정적인 접촉을 보장하며, 다양한 시나리오에 맞춰 유연하게 구성(단일 포트, 다중 포트, 적층형)할 수 있어 유지보수 또한 용이합니다.
