Atenuadores de fibra óptica: por que são necessários?
Em sistemas de comunicação por fibra óptica, os atenuadores de fibra óptica são dispositivos projetados especificamente para reduzir o nível de potência dos sinais ópticos. Eles funcionam atenuando a potência por meio da absorção, dispersão ou difusão do sinal óptico, em vez de refletir a luz — pois a reflexão pode causar ecos indesejados no sistema de fibra óptica. Muitas pessoas que são novas na tecnologia de fibra óptica podem se perguntar: não costumamos usar amplificadores para reforçar os sinais? Por que precisamos reduzir ativamente a intensidade da luz? Na verdade, quando o sinal de saída do transmissor óptico é muito forte (por exemplo, quando o transmissor e o receptor estão muito próximos), o excesso de potência óptica pode sobrecarregar o receptor, levando a erros de dados ou danos ao hardware. Portanto, os atenuadores ópticos desempenham um papel indispensável no balanceamento da potência do sinal, na proteção do equipamento receptor e na manutenção do desempenho geral do sistema.

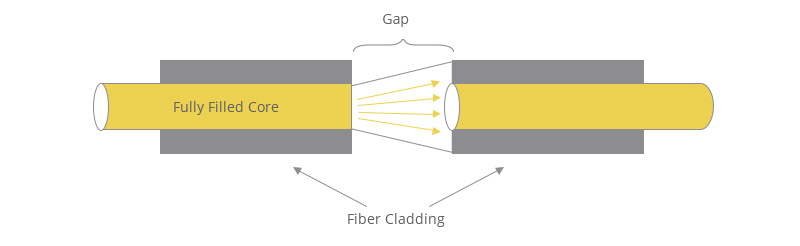

Atenuação do desalinhamento da luz
Entendendo o princípio de funcionamento: Os atenuadores de fibra óptica reduzem a potência do sinal óptico principalmente por meio de mecanismos como absorção, dispersão, difusão do feixe ou desalinhamento da fibra. Absorção refere-se à conversão de parte da energia luminosa em energia térmica; a dispersão desvia a luz no meio de propagação, reduzindo assim a energia do sinal direto. Outro método comum é gerar atenuação por meio de curvatura controlada da fibra ou pela introdução de espaços de ar. É importante notar que um atenuador de alta qualidade deve ter um efeito de atenuação uniforme em sinais ópticos de diferentes comprimentos de onda, ou seja, sua curva de "atenuação-comprimento de onda" deve ser a mais plana possível. Isso é especialmente importante em sistemas de multiplexação por divisão de comprimento de onda (WDM), pois o sistema transmite sinais de múltiplos comprimentos de onda simultaneamente. Se a atenuação variar muito com o comprimento de onda, isso levará a um desequilíbrio de potência entre os diferentes canais, afetando a qualidade geral da transmissão.
Atenuação da absorção de luz

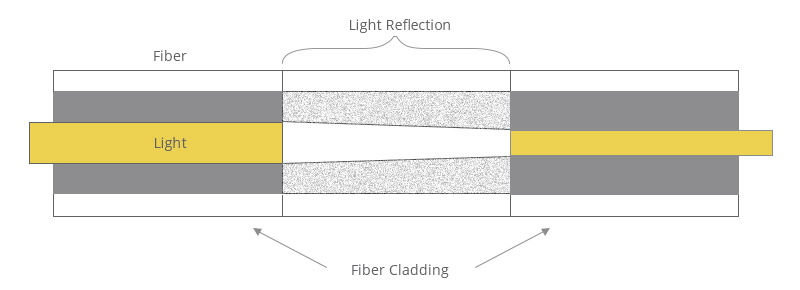

Atenuação da reflexão da luz
Tipos de atenuador de fibra
Com base na capacidade de ajuste da atenuação, os atenuadores ópticos podem ser divididos em duas categorias principais: fixos e variáveis. Os atenuadores fixos fornecem um valor de atenuação fixo e não ajustável, como os modelos comuns de -3 dB, -5 dB e -10 dB. Eles possuem estrutura simples, baixo custo e desempenho estável, sendo adequados para aplicações onde a potência do sinal precisa ser reduzida de forma permanente e precisa, como na prevenção de danos aos módulos receptores em redes de telecomunicações devido a sinais de alta potência. Os atenuadores de fibra óptica variáveis permitem que os usuários ajustem a atenuação manual ou automaticamente conforme necessário, oferecendo alta flexibilidade. Eles são frequentemente utilizados em testes de laboratório, depuração de sistemas ou ambientes de rede que exigem ajustes frequentes de potência. No entanto, os atenuadores variáveis são relativamente mais complexos em estrutura e mais caros.
Atenuador de fibra fixa
Em termos de aparência e método de instalação, os atenuadores podem ser divididos em dois tipos: os de conector e os embutidos. Os atenuadores de conector assemelham-se a conectores de fibra óptica e podem ser conectados diretamente às portas do dispositivo ou entre duas fibras. Já os atenuadores embutidos são normalmente conectados aos enlaces de fibra óptica por meio de fusão e são adequados para instalações permanentes.
Seleção do Tipo de Conector: O tipo de conector do atenuador de fibra óptica deve ser totalmente compatível com a interface do sistema de fibra óptica existente; caso contrário, a conexão não será feita corretamente. Os tipos de conectores mais comuns incluem:
● Tipo LC: Design miniaturizado, adequado para ambientes de instalação de alta densidade.
● Tipo SC: Fácil inserção e remoção, conexão estável, amplamente utilizado em sistemas monomodo.
● Tipo ST: Utiliza uma estrutura de encaixe tipo baioneta, comumente encontrada em sistemas multimodo.
● Tipo FC: Método de aperto por rosca, conexão segura, alta precisão, frequentemente utilizado em redes de alta velocidade.
Na seleção, além de considerar a compatibilidade física da interface, deve-se prestar atenção também ao tipo de polimento do conector (como UPC ou APC) para garantir baixa perda de inserção e perda de retorno.

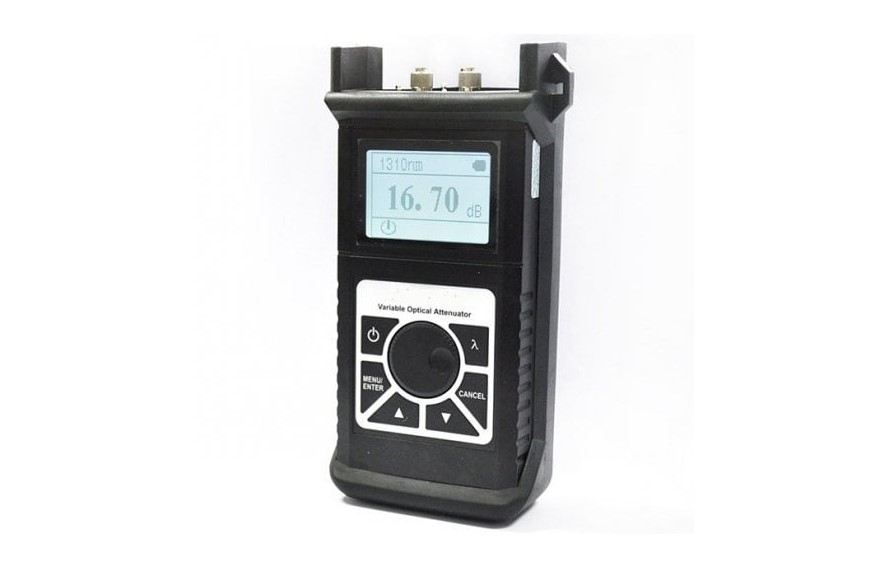

Atenuador de fibra variável

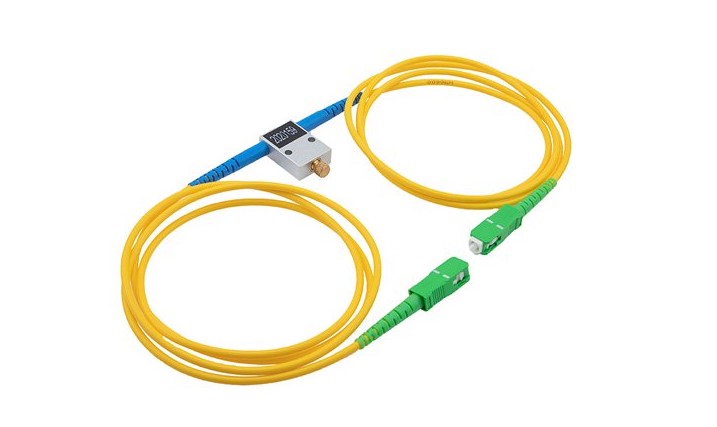

Os atenuadores de fibra variáveis são ferramentas de precisão para o gerenciamento dinâmico de potência em redes de fibra óptica. Ao contrário dos atenuadores que fornecem um valor de atenuação fixo, os atenuadores variáveis permitem que os usuários ajustem a atenuação de forma contínua e precisa dentro de uma determinada faixa (por exemplo, de 0 a 60 dB), manualmente ou eletronicamente, de acordo com as necessidades reais. Essa flexibilidade os torna indispensáveis para testes, comissionamento e otimização de sistemas.
Em ambientes de laboratório, podem simular a perda de sinal em diferentes distâncias de transmissão para avaliar a sensibilidade do receptor e a tolerância do sistema; em operações de rede reais, podem ajustar a potência do canal em tempo real, equilibrar os níveis de sinal de diferentes comprimentos de onda em sistemas de multiplexação por divisão de comprimento de onda (WDM) ou compensar flutuações de potência causadas pelo envelhecimento do equipamento ou alterações na linha. Embora sua estrutura seja relativamente complexa e seu custo seja maior do que o de atenuadores fixos, os atenuadores variáveis oferecem uma solução insubstituível para aplicações que exigem ajuste adaptativo e controle preciso, sendo um dos componentes-chave para a construção de redes ópticas inteligentes de alto desempenho e resiliência.
Análise de Cenários de Aplicação: Atenuadores fixos são frequentemente usados em cenários onde é necessária atenuação constante da potência do sinal, como fornecer uma referência de atenuação padrão em um ambiente de teste ou balancear os níveis de potência em diferentes segmentos de linhas de comunicação de longa distância. Atenuadores variáveis são mais frequentemente usados em cenários de ajuste dinâmico, como simular a atenuação do sinal em diferentes distâncias de transmissão em laboratório ou ajustar com precisão os valores de potência de cada canal na otimização da rede para obter a melhor relação sinal-ruído e desempenho de transmissão do sistema. Além disso, a seleção de atenuadores difere entre sistemas de fibra monomodo e multimodo: sistemas monomodo focam no controle de potência para evitar a saturação do receptor; sistemas multimodo também precisam considerar a redução do ruído modal.
Como escolher um atenuador de fibra adequado
Ao selecionar um atenuador de fibra óptica, os seguintes fatores principais devem ser considerados:
● Valor e Tipo de Atenuação: Determine se é necessária atenuação fixa ou variável com base nos requisitos do sistema. Avalie se a rede requer ajustes frequentes de potência, equilibrando custo e flexibilidade.
● Tipo de Fibra e Comprimento de Onda: Determine se o sistema utiliza fibra monomodo ou multimodo e confirme o comprimento de onda de operação do sistema (por exemplo, 850 nm, 1310 nm ou 1550 nm). O atenuador selecionado deve ser compatível.
● Interface do Conector: Certifique-se de que o tipo de conector, a polaridade e o tipo de superfície polida do atenuador sejam compatíveis com os cabos de fibra óptica ou portas de dispositivos existentes no sistema.
● Especificações de Desempenho: Concentre-se na precisão, estabilidade e, principalmente, na planicidade da atenuação em relação ao comprimento de onda. Uma curva de resposta plana em relação ao comprimento de onda é crucial em sistemas WDM.
● Instalação e Manutenção: Considere a facilidade de instalação. Atenuadores do tipo conector são plug-and-play, enquanto atenuadores embutidos requerem fusão de fibra. Planeje limpeza, testes e monitoramento de desempenho regulares para garantir confiabilidade a longo prazo.
● Qualidade e custo: priorize produtos confiáveis de marcas renomadas dentro do seu orçamento. Atenuadores baratos e de baixa qualidade podem levar a perdas adicionais de sinal ou instabilidade de desempenho, aumentando os custos de manutenção.
Em conclusão, embora os atenuadores de fibra óptica sejam componentes pequenos, desempenham um papel fundamental para garantir a operação estável e eficiente das redes de fibra óptica. Uma compreensão completa de seus princípios de funcionamento, diferenças entre os tipos e critérios de seleção ajudará você a tomar decisões de compra que melhor atendam às suas necessidades reais, otimizando assim o desempenho da rede e prolongando a vida útil dos equipamentos.
Perguntas frequentes
P: O que é um atenuador de fibra óptica?
A: Um atenuador de fibra óptica é um dispositivo usado para reduzir a potência óptica em uma rede de fibra óptica.
P: Quais são os tipos de atenuadores de fibra óptica?
A: Os atenuadores de fibra óptica podem ser classificados em tipos fixos ou variáveis, com base em seu mecanismo de atenuação.
P: Quando você usaria atenuadores de fibra óptica?
A: Os atenuadores de fibra óptica são usados em situações onde a potência óptica precisa ser reduzida, como em transmissões de longa distância ou para adequar os níveis de sinal entre diferentes componentes de uma rede.
P: Qual a diferença entre atenuação fixa e variável em atenuadores de fibra óptica?
A: Os atenuadores de fibra óptica fixos fornecem um nível específico de atenuação, enquanto os atenuadores variáveis permitem que o usuário ajuste o nível de atenuação conforme necessário.
P: Para que servem os atenuadores de fibra óptica?
A: Os atenuadores de fibra óptica são frequentemente usados com conectores de fibra, painéis de conexão e outros componentes de uma rede de fibra óptica.
P: Como os atenuadores de fibra óptica são incorporados aos painéis de conexão?
A: Os atenuadores de fibra óptica geralmente são integrados em painéis de conexão ou painéis adaptadores para proporcionar acesso fácil e conveniente para ajustes de atenuação.
P: Quais são algumas aplicações típicas de atenuadores de fibra óptica?
A: Os atenuadores de fibra óptica são comumente usados em telecomunicações, centros de dados, CATV (Televisão a Cabo), testes de rede e outros sistemas de comunicação óptica.
P: Qual a finalidade de usar atenuadores de fibra óptica em redes de fibra óptica?
A: Os atenuadores de fibra óptica são usados para reduzir temporária ou permanentemente a potência óptica, otimizando a qualidade do sinal ou evitando a sobrecarga dos componentes receptores.
P: Quais são alguns métodos não recomendados para redução da potência óptica em redes de fibra óptica?
A: Métodos não preferenciais frequentemente utilizam perdas por gap, que são menos eficazes e podem levar à degradação do sinal em comparação com o uso de atenuadores de fibra óptica adequados.
P: Por que os atenuadores de fibra óptica são necessários em redes de fibra óptica?
A: Embora os atenuadores de fibra óptica nem sempre sejam essenciais, eles são normalmente usados para otimizar o desempenho e garantir a compatibilidade de diferentes componentes ópticos dentro da rede.
