Perda de inserção e uniformidade: especificações essenciais a verificar ao comprar um divisor PLC.

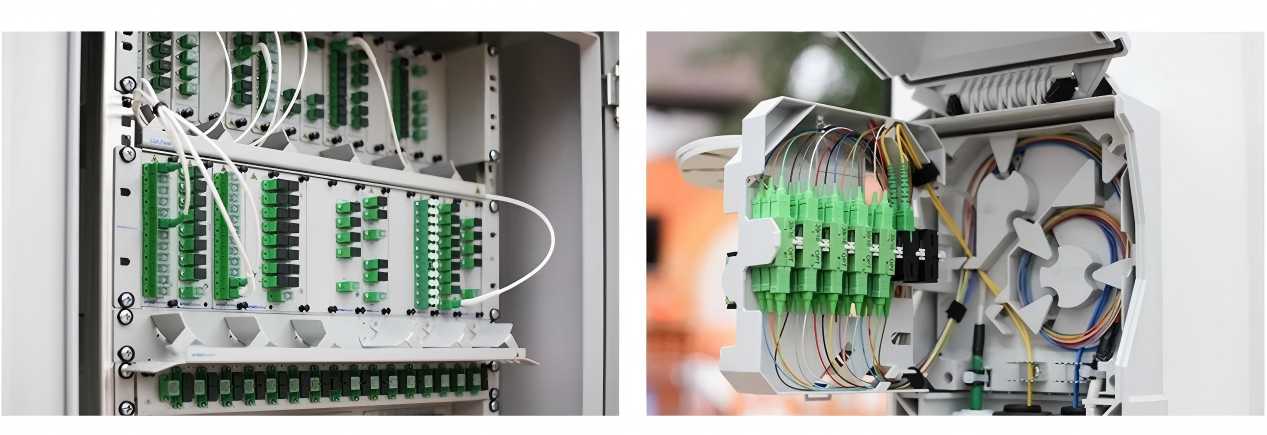

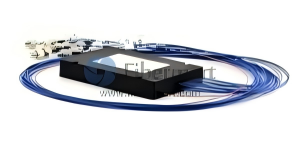

O divisor PLC (Planar Lightwave Circuit Splitter) é um componente óptico passivo fundamental que distribui a potência óptica por múltiplos canais de saída através de tecnologia de guia de ondas ópticas integrada. É amplamente utilizado em sistemas FTTH, PON, CATV e interconexão de data centers, servindo como nó crítico para ramificação e distribuição de sinais. Ao contrário dos divisores tradicionais com cone bicônico fundido (FBT), o divisor PLC oferece insensibilidade superior ao comprimento de onda, estrutura compacta e consistência na produção em massa, tornando-o a escolha preferida para redes de acesso óptico de grande escala.

Na prática, o desempenho de um divisor PLC determina diretamente a estabilidade da transmissão, a qualidade do sinal e a cobertura da rede. Mesmo pequenas variações em parâmetros-chave podem levar a uma experiência de usuário inferior, aumento nas taxas de erro de bits ou redução nas distâncias de transmissão. Dentre todas as métricas de desempenho, a Perda de Inserção e a Uniformidade se destacam como as duas especificações mais críticas para avaliar a qualidade de um divisor PLC. Este artigo explica suas definições, padrões de medição, fatores de influência e diretrizes de seleção para ajudar engenheiros e compradores a tomarem decisões informadas na aquisição de um divisor PLC.

Perda de Inserção: A Base da Eficiência de Transmissão em Splitters PLC

1. Definição e expressão matemática da perda de inserção

A Perda de Inserção (IL) refere-se à atenuação da potência óptica causada pela inserção de um divisor PLC em um enlace de fibra óptica, expressa em decibéis (dB). Ela quantifica a quantidade de potência óptica perdida à medida que a luz viaja da porta de entrada até uma única porta de saída. A fórmula é: IL = -10log₁₀(Pout / Pin), onde Pin é a potência óptica de entrada e Pout é a potência óptica de saída de um canal específico.

Para um divisor PLC, a perda de inserção inclui a perda inerente à divisão, a perda de transmissão na guia de ondas, a perda de acoplamento e a perda de encapsulamento. Uma menor perda de inserção significa maior utilização de energia e maior potência óptica residual no receptor, permitindo distâncias de transmissão mais longas e mais níveis de rede em cascata.

2. Valores típicos de perda de inserção para configurações comuns de divisores de PLC

A perda de inserção aumenta com o número de portas de saída, pois a potência é dividida entre mais canais. Os valores padrão da indústria para divisores PLC monomodo operando em 1260–1650 nm são os seguintes:

●  Divisor PLC 1×2: típico ≤3,6 dB, máximo ≤4,1 dB

●  Divisor PLC 1×4: típico ≤6,8 dB, máximo ≤7,4 dB

●  Divisor PLC 1×8: típico ≤10,0 dB, máximo ≤10,5 dB

●  Divisor PLC 1×16: típico ≤13,0 dB, máximo ≤13,8 dB

●  Divisor PLC 1×32: típico ≤16,0 dB, máximo ≤17,1 dB

●  Divisor PLC 1×64: típico ≤19,5 dB, máximo ≤20,5 dB

Esses valores são medidos em condições laboratoriais padronizadas, sem conectores. Os conectores normalmente adicionam cerca de 0,3 dB por interface, portanto, as implantações em campo devem levar em conta as perdas por conector nos orçamentos de enlace.

3. Principais fatores que afetam a perda de inserção de um divisor de CLP

Qualidade do wafer e do guia de ondas: wafers de sílica sobre silício de alta precisão com baixa perda por dispersão reduzem a atenuação da transmissão. Impurezas ou defeitos superficiais aumentam a perda de inserção.

Precisão no alinhamento do acoplamento: O alinhamento preciso entre as matrizes de fibras e os chips de guia de ondas minimiza a perda de acoplamento. A montagem manual ou de baixa precisão introduz perdas adicionais significativas.

Embalagem e proteção: A embalagem hermética estabiliza o desempenho; uma vedação inadequada causa absorção de umidade e deslocamento estrutural, aumentando a perda de inserção ao longo do tempo.

Comprimento de onda de operação: O divisor PLC suporta 1260–1650 nm, mas a perda varia ligeiramente entre os comprimentos de onda. Os dispositivos de alta qualidade mantêm uma resposta plana em toda a faixa.

Durabilidade ambiental: A ampla tolerância à temperatura (de -40 °C a 85 °C) evita a deriva de perdas em ambientes externos ou internos adversos.

4. Por que a perda de inserção é um fator imprescindível na seleção de divisores de PLC?

A perda de inserção impacta diretamente o orçamento de enlace óptico. Em redes FTTH, os terminais de linha óptica (OLTs) transmitem sinais para as unidades de rede óptica (ONUs) através de divisores e fibras de distribuição. Perdas de inserção excessivas reduzem a potência recebida abaixo do limiar de sensibilidade do receptor, causando perda de pacotes, interrupções de serviço ou falhas de conexão.

Para sistemas de alta divisão, como módulos divisores PLC 1×32 ou 1×64, o controle da perda de inserção é crucial. Mesmo uma melhoria de 1 dB pode estender a cobertura em centenas de metros ou reduzir o número de portas OLT, diminuindo o investimento inicial. Os compradores devem priorizar a conformidade com os padrões Telcordia GR-1209 e GR-1221 em relação à perda de inserção para garantir a confiabilidade a longo prazo.

Uniformidade: A garantia de desempenho equilibrado em todas as portas de saída.

1. Definição e Classificação da Uniformidade

A uniformidade (também chamada de uniformidade de perda) mede a consistência da perda de inserção em todas as portas de saída de um divisor PLC. Ela é definida como a diferença entre os valores máximo e mínimo de perda de inserção em todos os canais, expressa em dB.

A uniformidade possui duas dimensões principais:

Uniformidade entre portas: Variação de perda em todas as portas de saída em um comprimento de onda fixo.

Uniformidade dependente do comprimento de onda: variação de perda para uma única porta ao longo da faixa de comprimento de onda operacional (1260–1650 nm).

Na maioria das aplicações, a uniformidade entre portas é o principal critério de seleção, pois garante a mesma intensidade de sinal para todos os usuários finais.

2. Especificações padrão de uniformidade para produtos divisores de PLC

Os valores de uniformidade padrão da indústria para divisores PLC 1×N são:

●  1×2 / 1×4: ≤0,6 dB

●  1×8: ≤0,8 dB

●  1×16: ≤1,0 dB

●  1×32: ≤1,5 ​​dB

●  1×64: ≤2,0 dB

Os divisores PLC de alta qualidade para redes empresariais ou de operadoras alcançam uniformidade ≤0,5 dB, garantindo um serviço estável para todos os usuários, independentemente da localização da porta.

3. Fatores que determinam o desempenho de uniformidade de um divisor PLC

Precisão da litografia de guia de ondas: A fotolitografia avançada garante dimensões consistentes do guia de ondas em todo o chip, minimizando o desequilíbrio de energia.

●  Projeto de circuito dividido : Projetos simétricos em Y ou com topologia em árvore melhoram a uniformidade da distribuição de energia.

●  Uniformidade do chip : wafers com índice de refração e espessura consistentes evitam a variação entre canais.

●  Correspondência de matrizes de fibras : O diâmetro uniforme do núcleo e a consistência geométrica nas matrizes de fibras preservam o equilíbrio de acoplamento.

●  Tensão da embalagem : A tensão desigual da embalagem causa distorção do guia de ondas, degradando a uniformidade.

4. O impacto crítico da uniformidade na estabilidade da rede

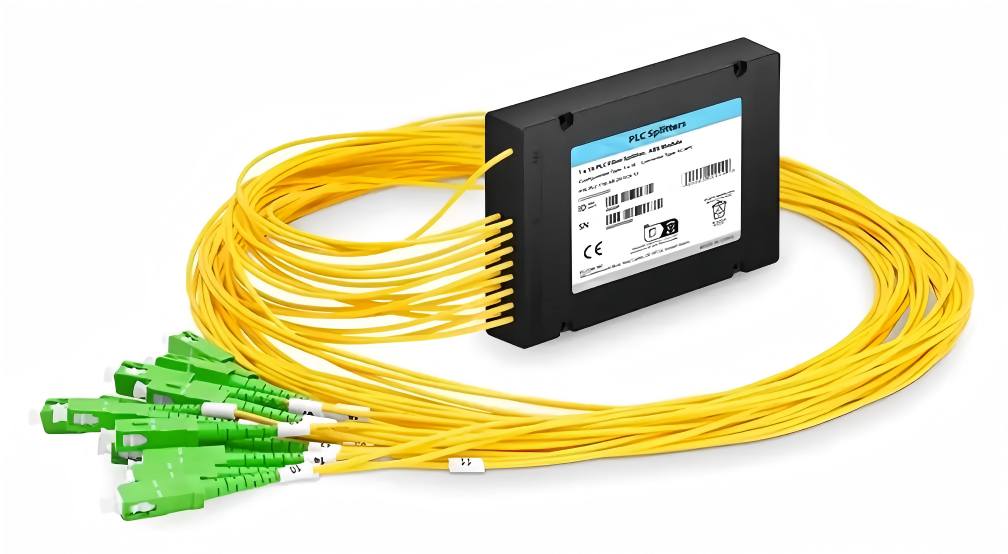

A baixa uniformidade cria uma distribuição de energia desigual. Em um divisor PLC 1×16 , algumas portas podem operar com potência ideal, enquanto outras ficam abaixo da sensibilidade, causando conexões instáveis, velocidades lentas ou interrupções de serviço para usuários específicos.

Para sistemas GPON e XGS-PON, a uniformidade afeta diretamente a qualidade do sinal de upstream e downstream. A distribuição irregular de energia provoca ajustes frequentes de potência, aumentando a latência e reduzindo a eficiência da rede. Em redes multisserviços (voz, vídeo, dados), divisores não uniformes degradam a QoS, gerando reclamações dos clientes. A uniformidade garante a entrega justa do serviço e simplifica o planejamento e a manutenção da rede.

Efeitos sinérgicos da perda de inserção e da uniformidade no desempenho do divisor PLC

A perda de inserção e a uniformidade são interdependentes. Um divisor PLC com baixa perda de inserção, mas baixa uniformidade, cria canais fracos, enquanto um dispositivo com boa uniformidade, mas alta perda de inserção, limita a distância de transmissão. Somente quando ambos os parâmetros atendem aos padrões é que o divisor pode oferecer um desempenho confiável.

Em redes de alta densidade e longa distância, ambas as métricas são igualmente críticas. Por exemplo, um divisor PLC 1×64 usado em uma grande área residencial requer baixa perda de inserção para manter potência suficiente e uniformidade rigorosa para garantir que cada ONU receba um sinal estável.

A qualidade de fabricação determina o equilíbrio entre esses dois parâmetros. Os divisores PLC Premium utilizam guias de onda ultraprecisas, alinhamento automatizado e embalagem hermética para minimizar tanto a perda de inserção quanto o desvio de uniformidade. Produtos inferiores podem passar em testes básicos, mas se degradam com o tempo devido a falhas de material ou de processo.

Diretrizes práticas para avaliar a perda de inserção e a uniformidade na compra de um divisor PLC.

1. Verificar a conformidade com os padrões da indústria

Certifique-se de que o divisor PLC atenda aos padrões Telcordia GR-1209, GR-1221 e ITU-T. Solicite relatórios de testes certificados e verifique se os valores de perda de inserção e uniformidade estão dentro das faixas padrão para a quantidade de portas especificada.

2. Teste em condições reais

Realizar testes no local utilizando um medidor de potência óptica e uma fonte de luz para medir a perda de inserção e a uniformidade em todas as portas e comprimentos de onda. Testar sob temperaturas extremas para validar a estabilidade a longo prazo.

3. Adequar as especificações aos requisitos da rede

Redes de curta distância e baixa divisão (1×2, 1×4): Priorize perda de inserção ultrabaixa e uniformidade ≤0,6 dB.

FTTH/PON em larga escala (1×16, 1×32, 1×64): Exija o cumprimento rigoroso de ambos os parâmetros para evitar falhas de cobertura.

Implantações externas ou em gabinetes: Selecione dispositivos com desempenho estável em temperaturas de −40 °C a 85 °C.

4. Avaliar o Controle de Qualidade do Fabricante

Escolha fornecedores com processos consolidados de fabricação de wafers, montagem automatizada e testes em larga escala. Evite produtos com especificações vagas ou sem certificados de qualidade.

5. Considere o orçamento total do enlace.

Calcule a perda de inserção, incluindo divisores, fibras, conectores e patches. Garanta margem suficiente para envelhecimento e alterações ambientais. A uniformidade deve garantir que nenhuma porta fique abaixo da sensibilidade do receptor.

A perda de inserção e a uniformidade são as especificações mais críticas para avaliar um divisor PLC. A perda de inserção determina a eficiência da transmissão e o orçamento de enlace, enquanto a uniformidade garante um desempenho equilibrado em todos os canais. Juntas, elas definem a confiabilidade, a estabilidade e a qualidade do serviço das redes de acesso óptico.

Ao adquirir um divisor PLC, os compradores devem priorizar esses dois parâmetros, verificar a conformidade com as normas internacionais e testá-lo em condições realistas. Selecionar um divisor PLC de alto desempenho, com baixa perda de inserção e excelente uniformidade, melhora a estabilidade da rede, reduz os custos de manutenção e aprimora a experiência do usuário.

À medida que as redes ópticas evoluem para maior largura de banda e escala, o desempenho dos divisores PLC torna-se ainda mais crítico. Ao focar na perda de inserção e na uniformidade, os construtores e operadores de redes podem estabelecer uma base sólida para sistemas de comunicação óptica confiáveis ​​e de alta qualidade.
