Reduzindo a dispersão do modo de polarização com cabos especializados de manutenção de polarização

Saiba como cabos de manutenção de polarização reduzem o PMD em redes ópticas, garantindo integridade de sinal superior para transmissão de dados de alta velocidade e alta fidelidade.

No mundo das comunicações ópticas de alta velocidade, a velocidade não é o único fator que determina o desempenho da rede — a integridade do sinal é igualmente crucial. À medida que as demandas por largura de banda aumentam e os sistemas ultrapassam as taxas de transmissão de 100G e 400G, as menores distorções na propagação da luz podem causar uma degradação dispendiosa do desempenho. Entre elas, a Dispersão do Modo de Polarização (PMD) se destaca como um fenômeno particularmente disruptivo.

Como engenheiro de rede, vi em primeira mão como o PMD pode corroer silenciosamente a fidelidade dos dados, introduzindo erros de bits, degradando a qualidade do sinal e complicando a calibração do sistema. Felizmente, uma das maneiras mais eficazes de combater esse problema é também uma das mais elegantemente simples: implantar cabos de manutenção de polarização especializados. Este artigo explora como os cabos de manutenção de polarização reduzem o PMD, a ciência por trás de seu design e por que eles são essenciais em infraestruturas ópticas críticas.

O que é dispersão do modo de polarização?

A PMD  ocorre quando diferentes modos de polarização da luz viajam a velocidades ligeiramente diferentes através de uma fibra óptica. Em uma fibra ideal, todos os modos de luz devem se propagar à mesma velocidade. No entanto, imperfeições na geometria do núcleo, tensões durante a fabricação ou variações de temperatura podem causar birrefringência — essencialmente, dois índices de refração diferentes dependendo da orientação de polarização da luz. Em longas distâncias, esse efeito resulta em uma dispersão temporal do sinal, reduzindo a clareza e aumentando as taxas de erro de bits.

Embora isso possa parecer insignificante à primeira vista, em redes de ultra-alta velocidade ou em sistemas que utilizam multiplexação por divisão de comprimento de onda densa (DWDM), mesmo alguns picossegundos de dispersão podem ser devastadores. É por isso que engenheiros de sistemas e projetistas de fibras precisam encontrar uma maneira de restringir a luz a um único modo de polarização — e é exatamente aí que os cabos de manutenção de polarização  entram em ação.

O papel dos cabos de manutenção de polarização na redução de PMD

Os cabos de manutenção de polarização  são projetados com birrefringência intencional para bloquear o estado de polarização da luz à medida que ela viaja pela fibra. Ao contrário da fibra monomodo convencional, que permite que a polarização se desvie devido a tensões externas e imperfeições, esses cabos utilizam uma geometria de núcleo especial — geralmente um revestimento elíptico ou tipo panda — para guiar a luz em um único eixo de polarização estável.

Este projeto é crucial porque minimiza o acoplamento modal entre estados de polarização ortogonais. Como resultado, a luz permanece polarizada ao longo do eixo pretendido e a dispersão temporal devido à PMD é significativamente reduzida. Em sistemas onde cada nanossegundo conta, o uso de cabos de manutenção de polarização para reduzir a PMD é uma das estratégias mais eficazes para manter a fidelidade da transmissão.

Além disso, a vantagem não é teórica — é quantificável. Em testes de laboratório cuidadosamente controlados e implementações reais, os cabos PM demonstraram uma redução significativa nos coeficientes de PMD em comparação com as fibras convencionais. Quando usados ​​em combinação com emendas e conectores de alta qualidade, eles criam um caminho de transmissão que mantém a coerência em longas distâncias.

Casos de uso em que a redução de PMD não é negociável

Nem todas as redes ópticas exigem controle de polarização, mas para aquelas que exigem, ele é essencial. Sistemas de detecção coerente, enlaces de comunicação quântica, sensores interferométricos e formatos de modulação de alta velocidade, como QPSK ou DP-QAM, dependem de estados de polarização estáveis. Nesses ambientes, cabos de manutenção de polarização reduzem a PMD não como um aprimoramento, mas como um requisito básico.

Por exemplo, em sistemas de distribuição quântica de chaves (QKD), a segurança da comunicação depende inteiramente do estado de polarização de fótons individuais. Um pequeno desvio de polarização devido à PMD pode significar uma falha completa dos protocolos de criptografia quântica. Da mesma forma, na interferometria usada para detecção de precisão ou medições científicas, a instabilidade de polarização introduz ruído que pode mascarar ou distorcer dados críticos.

Mesmo em redes de negociação de alta frequência, onde microssegundos importam, o PMD pode atrasar a entrega de pacotes, afetar a execução algorítmica e resultar em oportunidades perdidas. Em cada um desses casos, cabos de manutenção de polarização não são opcionais — eles são a base da confiabilidade e do desempenho.

O design que faz toda a diferença

Então, como exatamente esses cabos alcançam um desempenho tão impressionante? O segredo está em sua construção interna. A maioria dos cabos de fibra óptica que mantêm a polarização possui peças que aplicam tensão — como hastes dopadas com boro ou núcleos elípticos — que introduzem e preservam a birrefringência. Isso garante que o eixo de polarização permaneça alinhado, mesmo sob estresse mecânico ou térmico.

O resultado é uma fibra extremamente estável, com baixa dispersão no modo de polarização (PMD) e capaz de manter seu estado de polarização por vários quilômetros. A Fibermart oferece uma gama de opções, incluindo fibras panda, bow-tie, núcleo elíptico e até mesmo fibras de manutenção de polarização por cristal fotônico para atender às necessidades de diversas aplicações.

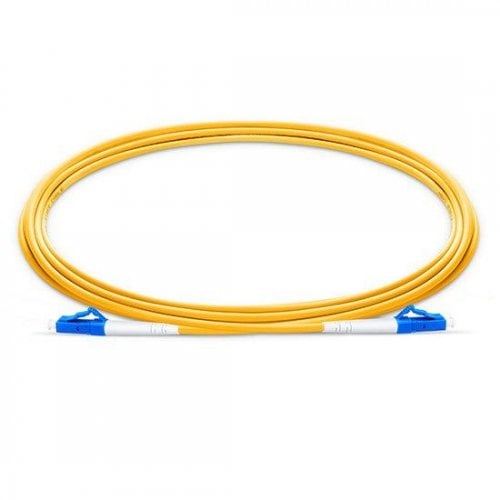

Quando implantado corretamente usando cabos de conexão de manutenção de polarização correspondente  e divisores de fibra PM , o sistema se torna uma rede robusta que lida com tarefas intensivas de dados com clareza e estabilidade excepcionais.

Considerações de implantação e práticas recomendadas

Para realmente aproveitar os benefícios dos cabos com manutenção de polarização e reduzir a PMD, é essencial seguir as melhores práticas durante a instalação. O alinhamento preciso é crucial, especialmente durante a emenda por fusão. Qualquer desalinhamento entre o eixo rápido de uma fibra e a próxima introduz birrefringência ou acoplamento indesejado entre os modos de polarização.

É por isso que o uso de acessórios compatíveis, como rabichos de fibra óptica, conectores de alta precisão e componentes com baixa perda de inserção, torna-se vital. Além disso, os engenheiros de rede devem minimizar o estresse nos cabos durante o roteamento, evitar curvas fechadas e usar cabos blindados ou reforçados em ambientes hostis para manter a estabilidade da polarização.

A Fibermart oferece ampla documentação e suporte ao produto para ajudar você a selecionar e instalar a solução de manutenção de polarização ideal para suas necessidades. Seja para construir um banco de testes de precisão ou implantar um sistema DWDM de alto volume, o portfólio de soluções da Fibermart abrange toda a infraestrutura de PM.

Infraestrutura óptica preparada para o futuro

À medida que os sistemas ópticos avançam para velocidades ainda maiores — pense em 800G e além — a tolerância a qualquer forma de dispersão continua a diminuir. A PMD, que poderia ter sido um incômodo no passado, torna-se um fator crítico de limitação do sistema. O uso de cabos de manutenção de polarização representa não apenas uma prática recomendada atualmente, mas também um investimento com visão de futuro.

Ao implementar cabos que resistem inerentemente à deriva de polarização e à dispersão, os arquitetos de rede podem garantir que seus sistemas permaneçam escaláveis ​​e robustos. Além disso, em um mundo cada vez mais dependente de aprendizado de máquina, IA e computação de ponta, onde o fluxo de dados em tempo real é fundamental, qualquer medida para melhorar a fidelidade do sinal se torna uma vantagem competitiva.

Conclusão

No complexo e veloz mundo da comunicação óptica, manter a integridade do sinal não é apenas algo desejável, é essencial. Cabos de manutenção de polarização reduzem a PMD ao bloquear o estado de polarização da luz, eliminando uma das principais fontes de degradação do sinal em redes rápidas e sensíveis.

De laboratórios de pesquisa quântica a sistemas globais de negociação financeira, essas fibras especializadas oferecem a confiabilidade e a clareza necessárias para acompanhar o ritmo da era digital.

A Fibermart  oferece uma ampla gama de cabos de manutenção de polarização  , bem como produtos complementares, como patch cords PM , amplificadores EDFA , divisores PLC e cabos QSFP  para ajudar você a projetar e implantar redes de alta fidelidade resistentes a PMD. Explore as soluções da Fibermart para construir sistemas ópticos que não sejam apenas rápidos, mas também impecavelmente precisos.
