Tipos de caminhos para instalação e gerenciamento de cabos

Caminhos de cabos

O cabo deve ter uma rota definida que o protegerá de acordo com o ambiente em que ele existe. Não existe nenhuma norma que detalhe exatamente que tipo de caminho de cabo é necessário em diferentes circunstâncias e, geralmente, espera-se que os engenheiros usem o bom senso para garantir que o cabo esteja adequadamente protegido. O que está claro, no entanto, é que as rotas de cabo não podem ser abandonadas ao acaso, com instaladores autorizados a escolher qualquer rota aleatória de A para B. Há também a consideração comercial de que sistemas de gerenciamento de cabos bem projetados custam dinheiro e os usuários finais devem decidir quanto gerenciamento de cabos desejam pagar e as consequências do subinvestimento nessa área.

Tipos de Caminhos

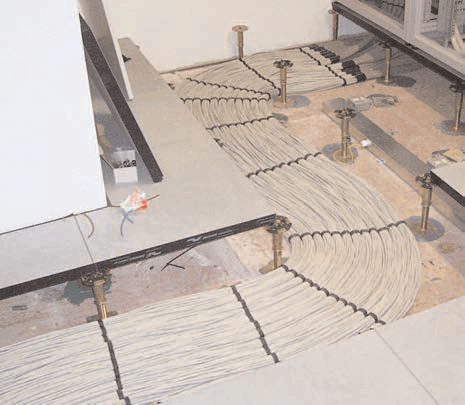

Rotas de Cabos Marcadas no Piso
Além de nada, esta é a forma mais simples de contenção de cabos. Pode ser apropriada quando o cabo pode ser colocado diretamente em um piso de concreto relativamente liso que, por sua vez, é coberto por um piso falso. A suposição aqui é que o cabo está protegido contra danos em virtude do piso suspenso acima dele. Os cabos devem ser frouxamente amarrados com braçadeiras de cabo que podem ser de nylon ou do tipo velcro.

Rotas de Cabos com Cable-Mat
O Cable-Mat é um material de esteira esponjoso que pode ser colocado diretamente sobre uma mesa de concreto áspera ou bandeja de arame para suavizar a carga mecânica aplicada a pontos na parte inferior dos cabos em contato com o piso ou bandeja de arame. As opiniões estão divididas sobre se isso é realmente necessário ou não. Só seria necessário em um piso de concreto se o acabamento fosse extremamente áspero.

Conduíte de Cabo Conduíte
é um tubo fechado que pode ser feito de metal ou plástico. Ele fornecerá proteção máxima ao cabo, mas custará mais para instalar e levará mais tempo para puxar o cabo para dentro dele. O cabo não deve ocupar mais do que 50% da área transversal disponível do conduíte. A EN 50174 diz que o acesso a sistemas de canalização, dutos ou conduítes deve estar disponível em intervalos não maiores do que 12 metros. A ISO 18010 Tecnologia da Informação. Caminhos e Espaços para cabeamento nas instalações do cliente fornece um número máximo de 30 metros entre pontos de tração e não mais do que duas curvas de 90° no conduíte. O raio de curvatura interno do conduíte não deve ser menor do que seis vezes o diâmetro interno do conduíte.

Bandeja de Cabos e Canaletas
Bandejas e canaletas podem ser totalmente fechadas, mas nesse caso o termo duto ou canaletas é mais frequentemente usado, especialmente quando a contenção é permanentemente ou semipermanentemente fechada. Existem muitas formas de Bandejas de Cabos, incluindo:

Qual é o melhor realmente depende de quanto se quer gastar. A bandeja de cesta de arame é suspeita por alguns de causar problemas com cabos de categoria 6 e alguns fabricantes recomendam que o tapete de cabos seja colocado na parte inferior da bandeja. Nenhuma evidência para apoiar essa visão parece ter sido publicada. Por outro lado, os fabricantes de bandejas de cabos publicaram documentos técnicos para provar que a bandeja de arame não é um problema para cabos de dados de alto desempenho.

Os cabos não devem ser empilhados mais alto do que as paredes laterais da calha para qualquer tipo de bandeja de cabos. A EN 50174 fornece detalhes sobre os requisitos de aterramento e ligação da calha de cabos de metal para garantir a melhor proteção EMC e, em particular, os requisitos de unir duas peças da calha. Uma simples tira de metal entre os dois pode ser boa para um aterramento de segurança, mas oferece pouco em termos de proteção EMC. Para melhor proteção EMC, o formato da calha deve ser mantido em cada seção articulada. Um fio terra suplementar deve seguir a bandeja de cabos e conectar-se a ela a cada 15 a 20 metros.

Cabos de energia e cabos de TI não devem ser misturados aleatoriamente na bandeja ou calha, mas segregados com a maior separação lateral possível. Os cabos devem ser agrupados frouxamente na bandeja com braçadeiras em feixes de no máximo aproximadamente 48 cabos. Se o peso do cabo for suportado na horizontal, a fixação na bandeja precisa ser em intervalos de cerca de 1 a 1,5 metros. No plano vertical, a fixação deve ser aproximadamente a cada 500 mm.

Assim como com o conduíte, as calhas de cabos não devem ser preenchidas em mais de cerca de 50% de sua capacidade máxima teórica. Lembre-se de que, ao calcular as áreas transversais do cabo, a área tomada não é πr², mas o diâmetro do cabo ao quadrado. Isso ocorre porque cada cabo ocupa o equivalente a um quadrado de lados iguais ao diâmetro do cabo, então um cabo de 6 mm de diâmetro ocupa 36 milímetros quadrados de espaço.

Uma mudança para a Categoria 6 Aumentada terá um efeito importante nos tamanhos de contenção de cabos, por exemplo, uma mudança de um cabo Cat 6 de 6 mm para um cabo Cat 6A de 9 mm pode ocupar 225% mais espaço. Alien crosstalk é algumas vezes mencionado em relação a feixes de cabos.

Alien crosstalk é energia eletromagnética vazando de um cabo (ou de qualquer fonte) e sendo captada por outro cabo adjacente. Em tais circunstâncias, são os seis cabos em contato imediato com o cabo vítima no meio dos seis, que causarão quase todo o efeito. Cabos mais distantes no feixe terão um efeito muito menor. Por esse motivo, o tamanho do feixe tem pouca influência nos problemas de alien crosstalk.

O principal fator no aumento da diafonia alienígena é a presença de longos percursos paralelos dos cabos. Eles devem ser evitados, se possível. Na prática, cabos individuais de quatro pares não correm exatamente paralelos depois de terem contornado algumas curvas. No entanto, cabos não blindados Augmented Cat 6, cabos agrupados e feixes de cabos pré-terminados tendem a sofrer mais com esse fenômeno. Se os instaladores desejarem usar um método de pré-terminação, eles devem obter garantias do fabricante do cabo de que seus cabos são adequados para agrupamento e pré-terminação.

Com todas as bandejas de cabos, deve-se tomar cuidado para garantir que as curvas em ângulo reto na bandeja não acabem forçando os cabos a ficarem abaixo do raio de curvatura mínimo permitido. As bandejas de cabos modernas projetadas para comunicações de dados e cabos de fibra óptica agora possuem cantos pré-fabricados. A EN 50174 exige um espaço de acesso de no mínimo 150 mm acima de uma bandeja de cabos para permitir o acesso.

Cabos Suspensos
Um método de contenção é suspender cabos em ganchos presos ao teto. Esse método é popular nos EUA, mas não é visto com frequência na Europa. Se o tamanho do feixe de cabos não for muito grande, não há nada de errado com esse método. Esses ganchos são frequentemente chamados de ganchos J. Os ganchos J devem ter uma base ampla para suportar o cabo e devem suportar o cabo pelo menos a cada 500 mm.

Caminhos de cabos no perímetro da sala Os
caminhos de cabos no perímetro da sala são geralmente sistemas de calhas montadas na superfície e fixadas na parede no nível da mesa, às vezes chamadas de calhas de rodapé, ou no nível do piso, calhas de rodapé.

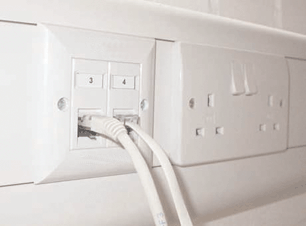

Essas construções são geralmente feitas de PVC branco extrudado e podem ser compostas de vários compartimentos internos. Os compartimentos internos são para circuitos de energia e comunicações. Algumas formas de canalização têm separadores de metal entre os compartimentos para melhorar o desempenho de EMC, e às vezes o próprio plástico é metalizado para atingir um resultado semelhante, embora não tão eficaz. Em distâncias apropriadas, tomadas de energia e telecomunicações são colocadas na frente da canalização.

Os caminhos de perímetro da sala são geralmente sistemas de dutos montados na superfície, presos à parede no nível da mesa, às vezes chamados de dutos de rodapé, ou no nível do piso, dutos de rodapé. Essas construções são geralmente feitas de PVC branco extrudado e podem ser compostas de vários compartimentos internos. Os compartimentos internos são para circuitos de energia e comunicação. Algumas formas de dutos têm separadores de metal entre os compartimentos para melhorar o desempenho de EMC, e às vezes o próprio plástico é metalizado para obter um resultado semelhante, embora não tão eficaz. Em distâncias apropriadas, as tomadas de energia e telecomunicações são colocadas na frente do duto.

Eles devem estar localizados a três metros de onde os usuários provavelmente desejarão fazer uma conexão.

Um erro comum é escolher um canal muito fino por razões estéticas. No entanto, quando se trata de instalar todos os cabos de energia e dados, não há espaço suficiente. Uma manifestação disso são cabos esmagados e raios de curvatura reduzidos atrás do bloco de saída, que geralmente se estende profundamente no próprio canal. Os usuários devem calcular o volume interno que eles precisam no canal após considerar a densidade de saídas necessárias, onde eles vão fazer a queda para o resto do cabeamento horizontal e as restrições da EN 50174 sobre a proximidade de cabos de energia e dados.

Considerações semelhantes devem ser dadas ao uso de postes de energia que tenham exatamente a mesma função que o caminho do perímetro. Todos os postes de energia devem ser montados com segurança para que não possam ser derrubados.

Geralmente, há regulamentações locais ou nacionais que exigem a manutenção de um sistema de proteção contra incêndio onde bandejas de cabos, conduítes ou calhas etc. passam de uma zona de incêndio para outra. No Reino Unido, isso é coberto pela Parte B dos Regulamentos de Construção. Nesse caso, terá que haver alguma substância física de proteção contra incêndio que impeça a chama ou a fumaça ou mesmo a passagem de ar que pode alimentar um incêndio mais acima no edifício.

Isso pode ser feito por vários materiais especializados disponíveis atualmente, e gesso comum ou enchimento ou espuma de poliuretano não devem ser usados. Existem inúmeras calafetagens, espumas, massas, cobertores, travesseiros, colares e blocos etc. que são feitos apenas para o trabalho e fabricantes e contratantes especializados devem ser consultados. Uma parte da terminologia usada é espuma intumescente. Isso significa espuma que se expandirá na presença de calor para bloquear uma passagem de ar.

Gerenciamento de cabos no gabinete

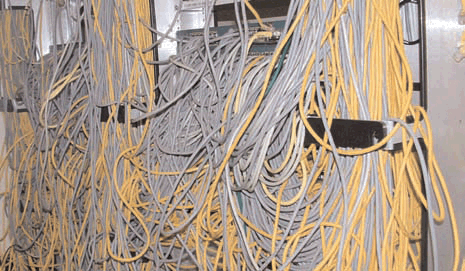

O cabeamento fixo que entra na parte traseira de um rack de equipamento deve ser organizado e protegido adequadamente com cada cabo etiquetado individualmente. Conexões de aterramento devem ser feitas entre qualquer bandeja de cabeamento metálico que entra no rack e o próprio rack.

Onde racks individuais são instalados, os gerenciadores de cabos verticais devem ter pelo menos 150 mm de largura. Onde uma fileira de dois ou mais racks é instalada, considere montar gerenciadores de cabos verticais de 250 mm de largura entre os racks e gerenciadores de cabos verticais de 150 mm de largura em ambas as extremidades da fileira. Os gerenciadores de cabos devem se estender do chão até o topo dos racks.

O mesmo padrão exige o seguinte para gerenciamento de cabos horizontais.

Na sala de entrada, área de distribuição principal e áreas de distribuição horizontal, painéis de gerenciamento de cabos horizontais devem ser instalados acima e abaixo de cada patch panel. A proporção preferida de gerenciamento de cabos horizontais para patch panels é 1:1.

O gerenciamento vertical de cabos, o gerenciamento horizontal de cabos e o armazenamento de folgas devem ser adequados para garantir que os cabos possam ser dispostos de forma organizada e que os requisitos de raio de curvatura especificados em ANSI/EIA/TIA-568-B.2 e ANSI/EIATIA-568-B.3 sejam atendidos.
