1 canal de video y 1 retorno de datos a fibra óptica Video Multiplexor Transmisor y receptor SM FC 20km
Descripciones
Modelo: FM-1V1D-SM-FC-20KM
Transmisor + Receptor
Modo de fibra: modo único
Longitudes de onda: 1310nm/1550nm
Presupuesto de potencia óptica: 12dB
Distancia máxima de transmisión: 20 km
Transmisor y receptor de video de fibra óptica Transmisión de video compuesto digital de 1 canal y 1 retorno de datos, los datos admiten los protocolos RS485, RS232, RS422.
Independiente: (versión de tarjeta de inserción también disponible, que se puede insertar en nuestra jaula de tarjetas de montaje en rack de 16 ranuras, 19 pulgadas, 2U o 4U).
Modo único estándar 20 KM- (Multimodo también disponible, que admite distancias de hasta 2,0 km)
Características clave
Compatible con conexión punto a punto o en cadena
Video compuesto digital sin comprimir sobre una fibra
Compatible con todos los sistemas de video PAL, NTSC, SECAM
Soporte de datos RS485 (2 hilos o 4 hilos), RS232, RS422, cierre de contacto
Compatibilidad con fibra monomodo para distancias de hasta 100 km
El estado del LED proporciona una indicación rápida de los parámetros de funcionamiento
Sin EMI o RFI y sin bucles de tierra
Compatibilidad con multiplexación por división de longitud de onda gruesa (CWDM)
Ser único
Producir según las especificaciones del cliente, proporcionando OEM

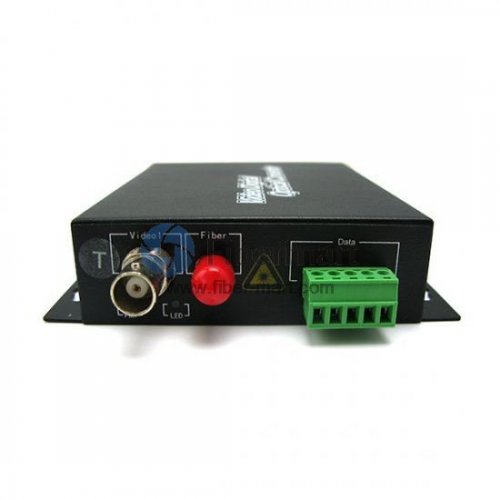

Detalles de la imagen
Especificaciones
Video |
Connectors |
Number of Channels |
1 channel Video |
Video |
75Ω BNC (Gold Center Pin) |
Input/output impedance |
BNC 75Ω |
Data |
3 Pin Terminal Block |
Input/output Compatibility |
PAL,NTSC,SECAM |
Optical |
FC (Standard) |
Input/output voltage |
1.0 Volt p-p |
Standalone power |
Screw terminal block |
Bandwidth |
6.5MHZ |
Rack Power |
AC line card |
Bit Resolution |
8-Bit Digital Transmission |
Electrical & Mechanical |
|
Differential Gain |
< 1.5% |
Input Power Requirements |
DC 5V@2A |
Differential Phase |
< 1.5° |
Power Adapter |
AC 100V~240V |
Tilt |
< 5% |
Power Consumption |
< 3W |
Signal-to-Noise Ratio(SNR) |
> 67 dB |
Shipping weight |
2kg(include TX & RX) |
Data |
Data Formats |
RS485(2-wire or 4-wire), RS232/422,Contact Closure |
Data Rate |
DC to 115.2Kbps |
Bit Error Rate |
10E-9 |
Environmental |
Operating Temperature |
-45°C~+75 °C |
Storage Temperature |
-45°C~+85 °C |
Relative Humidity |
0%~95% (non-condensing) |
MTBF |
>100,000 hours |
