Módulo de multiplexor y demultiplexor DWDM de 16 canales en espiral, dúplex
Duplex DWDM MUX & DEMUX
El multiplexor (MUX) y el demultiplexor (DEMUX) se combinan en un solo equipo para la transmisión de datos bidireccional a través de dos fibras.
Los módulos DWDM Mux/Demux son parte de una serie de productos de alto rendimiento basados en tecnología planar de sílice sobre silicio. Los chips AWG que Fiber-MART.Com utiliza para DWDM Mux/Demux están destinados a aplicaciones de acceso, metro y de larga distancia, donde el rendimiento óptico excepcional y el bajo costo son primordiales.
Los módulos DWDM con rejilla de guía de onda con matriz atérmica (AAWG) cuentan con un diseño de empaquetado atérmico que no requiere energía eléctrica, software ni control de temperatura.
Los módulos DWDM con rejilla de guía de onda con matriz térmica (TAWG) están diseñados para usarse dentro de la liberación de banda C del sistema DWDM. Para disminuir la disipación de energía de los dispositivos en diferentes condiciones ambientales, el paquete AWG tiene un diseño especial con una selección de plástico térmico confiable con baja conducción térmica, y la temperatura de funcionamiento del AWG se controla mediante un calentador de lámina resistente o Peltier TEC con sensor de temperatura de termistor. El espaciado entre canales para DWDM es de 1,6/0,8/0,4 nm (cuadrícula de 200 GHz/100 GHz/50 GHz). Este pequeño espaciado entre canales permite transmitir simultáneamente mucha más información.
Detalles del panel frontal
Nota: El diseño real depende del tipo de conector elegido y de otros factores. Sin embargo, el esquema principal sigue siendo el mismo.
Detalles del artículo
-
Multiplexor y demultiplexor DWDM de 16 canales
-
El espaciado entre canales para DWDM es de 0,8 nm (cuadrícula de 100 GHz). También disponible a pedido, 1,6 nm (200 GHz).
-
El puerto COM es dúplex
-
Módulo con conectores flexibles ABS
-
Protocolo transparente (de 10 Mbps a 100 Gbps)
-
Distancia: hasta 80 km según el presupuesto de energía del equipo del usuario
-
Baja pérdida de inserción
-
Excelente aislamiento de canal
-
Ruta óptica sin epoxi
-
Cumple con la norma ITU-T G.657A1.
-
Instalación de fabricación con certificación ISO 9001
Tipo de módulo ABS
Multiplexor y demultiplexor separados (por defecto) Multiplexor y demultiplexor combinatorios
Para multiplexor y demultiplexor dúplex, fabricamos paquetes ABS separados por defecto. Como se muestra en la imagen de la izquierda, hay dos cajas ABS separadas, una es para empaquetar los canales de longitud de onda del multiplexor y la otra para los canales de longitud de onda del demultiplexor.
Si bien también podemos proporcionar paquetes ABS combinatorios como el de la imagen de la derecha, el multiplexor y el demultiplexor se empaquetan todos juntos en una caja ABS que ahorra espacio sin afectar el uso y la función. Es muy conveniente empaquetar el multiplexor y el demultiplexor en una caja ABS para canales de longitud de onda dúplex como 2 canales, 4 canales... 9 canales, pero para 16 canales y 18 canales, le recomendamos que elija un montaje en rack de 1U ya que la caja ABS puede no ser suficiente para empaquetar tantos canales.

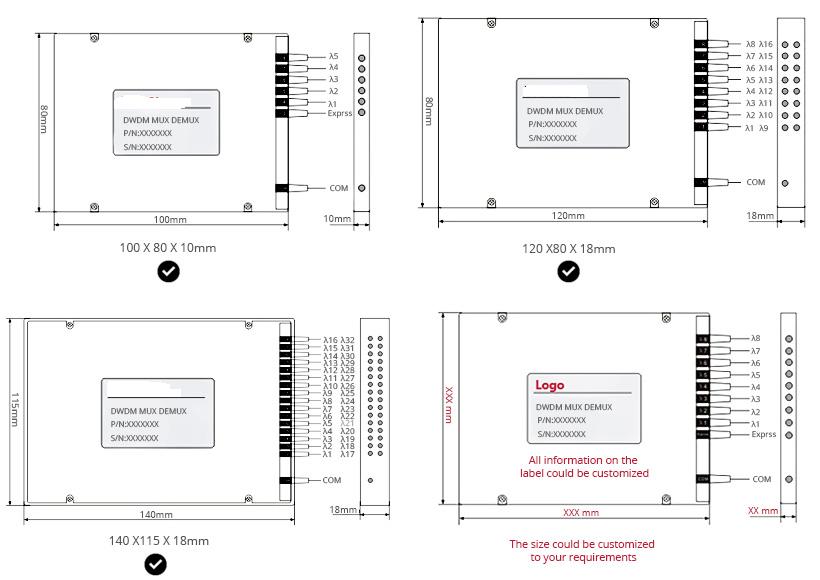

Detalles mecánicos de la vivienda
Nota: Tenga en cuenta que los dibujos que se muestran aquí solo muestran las dimensiones y no la configuración específica del módulo.
