1x4 mini interruptor óptico de mantenimiento de polarización PM interruptor 1550nm 5V 900um sin enclavamiento
El interruptor óptico de mantenimiento de polarización FIBERMART (interruptores de fibra PM) es un componente pasivo que posee dos o más puertos que transmite, redirige o bloquea selectivamente señales ópticas desde un puerto de entrada dado a un puerto de salida dado en una línea de transmisión de fibra óptica. Los interruptores de fibra de mantenimiento de polarización (PM) de Fibermart están fabricados con fibras PM panda y conectores de alta calidad que son compatibles con los estándares de la industria. Son capaces de mantener un estado de polarización (SOP) bien definido de la luz.
Características
◆ Baja pérdida de inserción
◆ Amplio rango de longitud de onda
◆ Baja diafonía ◆ Alta estabilidad, alta confiabilidad
◆ Sin epoxi en la ruta óptica
◆ Enclavamiento y sin enclavamiento
Solicitud
● Red de área metropolitana
● I + D en laboratorio
● Supervisión del sistema
● OADM configurable

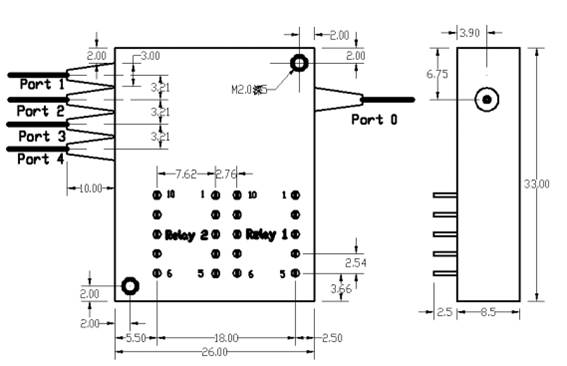

◇ Dimensión
◇ Rendimiento
|
Parameters
|
|
PMOSW-1X4
|
|
Fiber type
|
nm
|
PM630
|
PM 1310 PM1550
|
|
Testing Wavelength
|
nm
|
630
|
1310 1550
|
|
Insertion Loss
|
dB
|
Typ:1.0,Max:1.3
|
Typ:1.0 ,Max:1.2
|
|
Return Loss
|
dB
|
≥30
|
≥50
|
|
Crosstalk
|
dB
|
≥35
|
≥50
|
|
ER
|
dB
|
18.00
|
|
WDL
|
dB
|
≤0.25
|
|
TDL
|
dB
|
≤0.25
|
|
Repeatability
|
dB
|
≤±0.02
|
|
Power supply
|
v
|
3.0 or 5.0
|
|
Lifetime
|
Cycle
|
≥107
|
|
Switch Time
|
ms
|
≤8
|
|
Transmission Power
|
mW
|
≤500
|
|
Operation Temperature
|
℃
|
-40~+85
|
|
Storage Temperature
|
℃
|
-40~+85
|
|
Weight
|
g
|
16
|
|
Dimension
|
mm
|
(L)33×(W)26×(H)8.5(±0.2)
|
◇ Alfileres
|
Latching
|
Relay1
|
Relay2
|
Relay1
|
Relay2
|
|
Pin1
|
Pin5
|
Pin6
|
Pin10
|
Pin1
|
Pin5
|
Pin6
|
Pin10
|
2-3,8-9
|
3-4,7-8
|
2-3,8-9
|
3-4,7-8
|
|
Port0-Port1
|
V+
|
GND
|
--
|
--
|
--
|
--
|
GND
|
V+
|
Open
|
Close
|
Close
|
Open
|
|
Port0-Port2
|
V+
|
GND
|
--
|
--
|
V+
|
GND
|
--
|
--
|
Open
|
Close
|
Open
|
Close
|
|
Port0-Port3
|
--
|
--
|
GND
|
V+
|
V+
|
GND
|
--
|
--
|
Close
|
Open
|
Open
|
Close
|
|
Port0-Port4
|
--
|
--
|
GND
|
V+
|
--
|
--
|
GND
|
V+
|
Close
|
Open
|
Close
|
Open
|
|
NON-Latching
|
Relay1
|
Relay2
|
Relay1
|
Relay2
|
|
Pin1
|
Pin5
|
Pin6
|
Pin10
|
Pin1
|
Pin5
|
Pin6
|
Pin10
|
2-3,8-9
|
3-4,7-8
|
2-3,8-9
|
3-4,7-8
|
|
Port0-Port1
|
V+
|
--
|
--
|
GND
|
--
|
--
|
--
|
--
|
Open
|
Close
|
Close
|
Open
|
|
Port0-Port2
|
V+
|
--
|
--
|
GND
|
V+
|
--
|
--
|
GND
|
Open
|
Close
|
Open
|
Close
|
|
Port0-Port3
|
--
|
--
|
--
|
--
|
V+
|
--
|
--
|
GND
|
Close
|
Open
|
Open
|
Close
|
|
Port0-Port4
|
--
|
--
|
--
|
--
|
--
|
--
|
--
|
--
|
Close
|
Open
|
Close
|
Open
|
◇ Información para pedidos: PMOSW － 1X4 － A - B － C － D － E － F － G
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
Fiber Mode
|
Wavelength
|
Voltage
|
Control Model
|
Fiber Diameter
|
Fiber Length
|
Connector
|
|
P13:PM1310
P15:PM1550
|
85: 850nm
13: 1310nm
14: 1490nm
15: 1550nm
162: 1625nm
165: 1650nm
13/15:1310/1550nm
|
3: 3V
5: 5V
|
L: Latching
N:Non-Latching
|
25:250um
90:900um
|
05:0.5m
10:1.0m
15:1.5m
|
OO: None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
|
