1x8 enclavamiento Optical Switch w potencia / RS232 TTL de control 5V

Interruptor óptico tipo enclavamiento 1x8 con control RS232 TTL Fuente de alimentación de 5 V para fines de investigación


Los módulos de conmutadores ópticos multicanal 1x8 bidireccionales y totalmente sin bloqueo de Fiber-Mart son un producto ideal cuando se requiere un tamaño pequeño y un rendimiento óptico superior. El módulo funciona como núcleo de conmutación de un enrutador troncal de conmutación de paquetes de alta capacidad. Conecta canales ópticos redirigiendo una señal óptica entrante a una señal seleccionada de fibra de 8 salidas, adecuada para chasis de rack de 1RU y equipos de conmutación óptica de escritorio.

Fiber-Mart ofrece módulos de conmutadores ópticos de hasta 128 puertos. Conseguidos mediante el uso de una configuración opto-mecánica activada a través de una señal de control eléctrico, ofrecen ventajas incomparables de muy baja pérdida y coste, muy compactos, fáciles de montar y disponibles en cualquier chasis 1RU Rack, chasis 2RU Rack, chasis 4RU Rack y Equipo de conmutador óptico de sobremesa. Son los módulos de conmutadores ópticos de alto rendimiento más asequibles con un impacto mínimo absoluto en los presupuestos de pérdidas prediseñados. Nuestros módulos de interruptores ópticos se prueban internamente antes del envío para garantizar que lleguen en perfectas condiciones físicas y de funcionamiento.


Características

    1 x 8 configaciones
    Diseño modularizado
    Tamaño compacto, fácil de integrar
    Pérdida de inserción ultrabaja y reflexión posterior
    Operación bidireccional
    Velocidad de conmutación rápida
    Repetibilidad precisa
    Sin epoxi en trayectoria óptica
    Funciona con fibra oscura o iluminada
    Alta fiabilidad, alta estabilidad, alto aislamiento óptico.
    Pérdida dependiente de polarización baja (PDL)
    Enclavamiento y sin enclavamiento para opcional
    Monomodo y multimodo para opcional

Aplicaciones

    Red de anillo
    Integración del sistema OEM
    ROADM
    RF sobre fibra
    Conmutación de fibra
    Bypass óptico
    Conmutadores de red híbridos OEO / OOO
    Prueba y medición automatizada de componentes
    Monitoreo de red remoto y acceso de prueba
    Cambio de grado de instrumentación
    Redes de comunicación seguras


Especificaciones
Unidad de parámetros OSM-1x8
Pérdida de inserción dB Typ: 0.8, Max: 1.0
Rango de longitud de onda nm 532 ~ 1300 1260 ~ 1660
Prueba de longitud de onda nm 532/650/780/850/980/1300 1310/1490/1550/1650
Pérdida de retorno dB MM ≥ 55, SM ≥ 35
Diafonía dB ≥ -80
PDL dB ≤ 0,10
WDL dB ≤ 0,25
TDL dB ≤ 0,30
Repetibilidad dB ≤ ± 0,05
Fuente de alimentación v AC 220V o DC 48V
Ciclo de vida 107
Tiempo de conmutación ms ≤ 12 (tiempo de conmutación de secuencia del canal adyacente)
Potencia de entrada óptica mW ≤ 1000
Temperatura de funcionamiento ° C -20 ~ +70
Temperatura de almacenamiento ° C -40 ~ +85
Dimensión mm 135 x 64 x 32
Opciones de carcasa mm 1U rack de 19 ”o escritorio para opcional

Nota: Las especificaciones especiales se pueden personalizar de acuerdo con los requisitos del cliente.

Ruta óptica

Diagrama de tiempo

Dimensiones mecánicas (Unidad: mm)

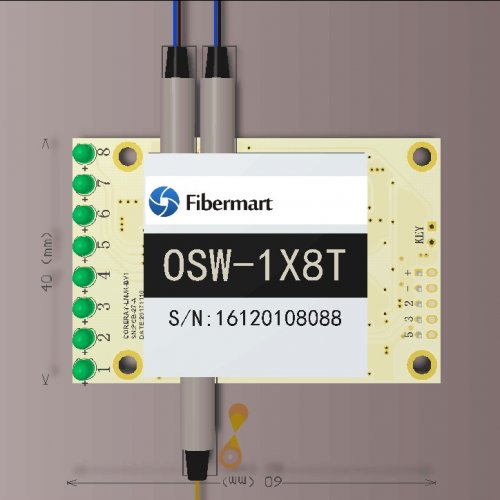

interruptor óptico de enclavamiento

Nota: Esta imagen es un interruptor óptico de enclavamiento de 1x8, por favor use esta imagen para su referencia.
Información de pedido: OSM-1xN-A-B-C-D-E-F-G-H-I
Fiber-Mart tiene una amplia experiencia en la creación de módulos de conmutadores ópticos personalizados, para cumplir mejor con los requisitos de prueba específicos de una aplicación. Los módulos se pueden hacer con:
1. Combinaciones únicas de interruptores ópticos u otros componentes ópticos (N≤128)
2. Fibras especificadas por el cliente
3. Conectores especificados por el cliente (Mil-Spec, E-2000, etc.)
4. Rendimiento optimizado para longitudes de onda especificadas por el cliente



Por ejemplo: OSM-1x8-FU-M6-15-S-L-13-1U-5-S22

Para obtener más información sobre los interruptores de fibra óptica opto-mecánicos, envíe un correo electrónico a [email protected].
