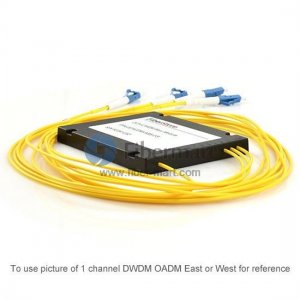

Módulo pigtail ABS de 2 canales Simplex DWDM OADM Este u Oeste

Módulo pigtailed simplex ABS de 2 canales DWDM OADM Este u Oeste

Simplex DWDM OADM para tráfico este u oeste

Los módulos Simplex DWDM/AD agregan (multiplexan) y eliminan (demultiplexan) longitudes de onda seleccionadas a través de un enlace Simplex DWDM MUX o DEMUX de fibra dual para tráfico este y oeste.

Los módulos DWDM OADM (DWDM/AD) de Fiber-Mart son multiplexores ópticos de adición y eliminación (OADM) con multiplexación por división de longitud de onda densa (DWDM). "Agregar" y "eliminar" aquí se refieren a la capacidad del dispositivo de agregar uno o más canales de longitud de onda nuevos a una señal WDM de longitud de onda múltiple existente, y de eliminar (quitar) uno o más canales, pasando esas señales a otra ruta de red.

Con tecnología de filtro de alto rendimiento, el DWDM/AD es un multiplexor óptico pasivo de adición y eliminación diseñado para agregar o eliminar ópticamente uno o varios canales DWDM en una o dos fibras. Es una solución ideal para Metro-Core, Metro-Access y Enterprises, y comprende una familia de soluciones flexibles y rentables que amplían la capacidad de ancho de banda de la fibra existente en aplicaciones de configuraciones punto a punto, anillo o bus.

Los canales de adición/extracción se interconectan con cualquiera de los transceptores DWDM de Fiber-Mart en el lado del equipo y también ofrecemos configuraciones de puerto opcionales, como: puerto de monitor, puerto de banda de paso de 1310 nm y puerto Express según la solicitud del cliente. Disponible en 100 GHz o 200 GHz (0,8/1,6 nm), montaje en bastidor de 19", módulo LGX o empaquetado en caja ABS con conectores flexibles.

Detalles del panel frontal

a
Puerto común:

Entrada y salida de troncal en tráfico oeste y este.
Conectores LC, SC, ST y FC disponibles.

b
Puerto Add/Drop para longitud de onda específica:

Add and Drop en oeste o este.
Conectores LC, SC, ST y FC disponibles.
Cumple con el estándar ITU-T G.657A1 DWDM, cuadrícula de 100 GHz.

NOTA:

• El diseño real depende del tipo de conector elegido, así como de otros factores. Sin embargo, el esquema principal sigue siendo el mismo.
• Ofrecemos configuraciones de puerto opcionales, como: puerto Express, puerto de monitor, puerto de banda de paso de 1310 nm y puerto de 1550 nm para estos multiplexores según la elección del cliente. Si necesita más detalles, comuníquese con [email protected].
• Cuando se utiliza con SDH/SONET heredado de 1310 nm, no se deben utilizar las longitudes de onda CWDM de 1270, 1290, 1310, 1330 y 1350 nm.
• Cuando se utiliza con SDN/SONET heredado de 1550 nm, no se deben utilizar las longitudes de onda CWDM de 1510, 1530, 1550, 1570 y 1590 nm.

Detalles del artículo

• 2 canales DWDM OADM
• 1 puerto de entrada + 1 puerto de salida
• Todos los canales Add/Drop para tráfico Oeste o Este: Red de 100 GHz (0,8 nm). Nota: La red de 200 GHz (16 nm) también está disponible a pedido.
• Carcasa de ABS con conectores flexibles
• Complemento OADM para la línea de productos DWDM express
• Compatible con el estándar DWDM ITU-T G.657A1
• Transparencia de protocolo y velocidad para aplicaciones de hasta 10 Gbp
• Distancia metropolitana, hasta 80 km
• Dispositivo completamente pasivo, no necesita fuente de alimentación
• Está equipado con puertos de configuración como Monitor, puerto Express según la elección del cliente (ver opciones)
• El panel frontal está equipado con adaptadores según la elección del cliente (ver opciones)
• Instalación de fabricación con certificación ISO 9001

Detalles mecánicos para la vivienda

Nota: Tenga en cuenta que los dibujos que se muestran aquí solo muestran las dimensiones y no la configuración específica del módulo.
