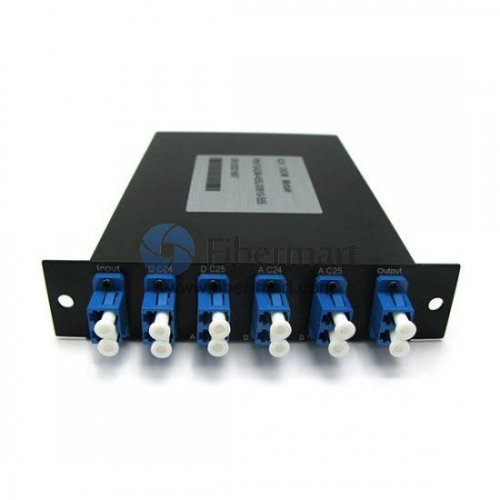

Módulo LGX de 2 canales Duplex DWDM OADM Este-Oeste

Módulo LGX dúplex este y oeste OADM DWDM de 2 canales

DWDM OADM dúplex para tráfico este-oeste

Los módulos Duplex DWDM/AD agregan (multiplexan) y eliminan (demultiplexan) longitudes de onda seleccionadas a través de un enlace Duplex DWDM MUX y DEMUX de fibra dual para tráfico este y oeste.

Los módulos DWDM OADM (DWDM/AD) de Fiber-Mart son multiplexores ópticos de adición y eliminación (OADM) con multiplexación por división de longitud de onda densa (DWDM). "Agregar" y "eliminar" aquí se refieren a la capacidad del dispositivo de agregar uno o más canales de longitud de onda nuevos a una señal WDM de longitud de onda múltiple existente, y de eliminar (quitar) uno o más canales, pasando esas señales a otra ruta de red.

Con tecnología de filtro de alto rendimiento, el DWDM/AD es un multiplexor óptico pasivo de adición y eliminación diseñado para agregar o eliminar ópticamente uno o varios canales DWDM en una o dos fibras. Es una solución ideal para Metro-Core, Metro-Access y Enterprises, y comprende una familia de soluciones flexibles y rentables que amplían la capacidad de ancho de banda de la fibra existente en aplicaciones de configuraciones punto a punto, anillo o bus.

Los canales de adición/extracción se interconectan con cualquiera de los transceptores DWDM de Fiber-Mart en el lado del equipo y también ofrecemos configuraciones de puerto opcionales, como: puerto de monitor, puerto de banda de paso de 1310 nm y puerto Express según la solicitud del cliente. Disponible en 100 GHz o 200 GHz (0,8/1,6 nm), montaje en bastidor de 19", módulo LGX o empaquetado en caja ABS con conectores flexibles.

Detalles del panel frontal

a
Puerto común:

Entrada y salida de troncal en tráfico este y oeste.
Conectores LC, SC, ST y FC disponibles.

b
Puerto Add/Drop en el oeste:

Add and Drop en el oeste.
Conectores LC, SC, ST y FC disponibles.
Cumple con el estándar ITU-T G.657A1 DWDM, red de 100 GHz.

c
Puerto Add/Drop en el este:

Add and Drop en el este.
Conectores LC, SC, ST y FC disponibles.
Cumple con el estándar ITU-T G.657A1 CWDM desde 1270 nm hasta 1610 nm, con un aumento de 20 nm.

NOTA:

• El diseño real depende del tipo de conector elegido, así como de otros factores. Sin embargo, el esquema principal sigue siendo el mismo.
• También ofrecemos configuraciones de puerto opcionales, como: puerto de monitor, puerto de banda de paso de 1310 nm y puerto exprés para estos multiplexores según la elección del cliente. Si necesita más detalles, comuníquese con [email protected]

Detalles del artículo

• 2 canales DWDM OADM, Add + Drop en un solo paquete
• 2 puertos comunes para tráfico Oeste y Este: conector dúplex
• Todos los canales Add/Drop para tráfico Oeste y Este: conector dúplex; red de 100 GHz (0,8 nm). Nota: la red de 200 GHz (16 nm) también está disponible a pedido.
• Carcasa de metal LGX
• Complemento OADM para la línea de productos DWDM express
• Compatible con el estándar DWDM ITU-T G.657A1
• Transparencia de protocolo y velocidad para aplicaciones de hasta 10 Gbp
• Distancia metropolitana, hasta 80 km
• Dispositivo completamente pasivo, no necesita fuente de alimentación
• Está equipado con puertos de configuración como Monitor, puerto Express según la elección del cliente (ver opciones)
• El panel frontal está equipado con adaptadores según la elección del cliente (ver opciones)
• Instalación de fabricación con certificación ISO 9001

Detalles mecánicos para la vivienda

• Tenga en cuenta que los dibujos que se muestran aquí solo muestran las dimensiones y no la configuración específica del módulo.
  Tenga en cuenta también que Fiber-Mart ofrece un chasis de montaje en bastidor innovador y robusto para multiplexor/demux CWDM, multiplexor/demux DWDM, unidad OADM y módulo divisor PLC LGX para aplicaciones de alta densidad y ahorro de espacio.
