FM SKU#:SKU00741U
Model#:FM24OM4-4MPOX-x
MFG PART#:

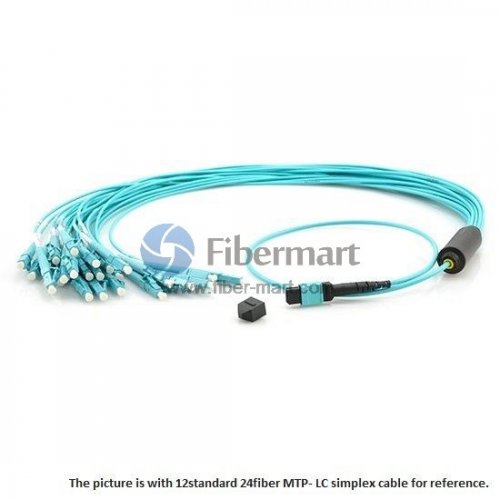

24 fibras, MPO a LC/SC/ST/FC, fibra OM4, 24 estándar - Cable de arnés de conexión MPO
MPO es el sistema de preconexión de fibra óptica de alto grado de densidad, que generalmente se utiliza en tres áreas:
-
La aplicación de centro de datos con un entorno de alto grado de densidad.
-
La fibra óptica al edificio.
-
La aplicación del conector interno en equipos de fibra como Splitter, 40G/100G SFP y SFP+.
Actualización de 10G a centro de datos de 40G/100G.
Conector MPO
 |
 |
|
MPO Male with Pins |
MPO Female without Pins |
|
Two other clearly visible features are the noses and guide grooves (keys) on the top side. The Female and Male need to be used together. |
Tecnología MTP preterminada: polaridad tipo B (cruzada)
La aplicación anterior es para el cable de mazo MTP-LC que conecta un puerto QSFP+ a (4) puertos SFP+ directamente.
En muchos entornos de CC existentes, los cables LC-MTP se utilizan para admitir troncales de fibra de alta densidad entre conmutadores, paneles de conexión de rack y paneles de cableado de distribución principal (MDA).
Por ejemplo:
Lo anterior es el conjunto MTP-LC de ocho fibras que utiliza un conector sin clavijas en un extremo para interactuar con el puerto QSFP en la serie Cisco Nexus 6000. El otro extremo contiene cuatro conectores LC uniboot, que brindan conectividad a los puertos SFP+ en el conmutador. La polaridad del conjunto empareja las fibras del Conector MTP de afuera hacia adentro; por tanto, la fibra 1 y la fibra 12 son un par dúplex, al igual que la fibra 2 y la fibra 11, etc.
Ilustración de la estructura de ensamblaje
Estructura de cable mininúcleo de 12 fibras
Los cables de conexión de fibra de arneses híbridos MTP están terminados con un conector MPO en un extremo y en el otro extremo con conectores LC, FC, SC, ST o MTRJ para cumplir con una variedad de requisitos de cableado de fibra.
1.El diámetro predeterminado del cable MPO es de 3,0 mm.
2.El diámetro del cable derivado se puede elegir entre 0,9 mm y 2,0 mm; contáctenos a [email protected] para conocer otros diámetros estándar.
4.Fiber-Mart también puede personalizar los ojos de tracción, bienvenido a contactarnos si lo necesita.
Maquinaria y equipos de prueba MTP/MPO
|
1 |
Our adopt industry's leading high-performance polishing machine, and complemented by precision plates holders designed for MT ferrules. |
|
|
|
2 |
The industry leading device of 3D interferometer provides verification of MTP/MPO polishing process, the interferometer making all parameters of hte polished MT ferrule complies and exceeds industry standards. |
|
|
|
3 |
After the 3D interference detection, the flexibility of the tester provides the the complete spectrum of optical testing required for complex and high fiber count cable assemblies. |
Terminación de la MPO
|
Type |
Single mode |
Single mode |
Multi mode |
|
(APC polish) |
(PC polish) |
(PC polish) |
|
Fiber count |
8, 12, 24 etc. |
8, 12, 24 etc. |
8, 12, 24 etc. |
|
Fiber type |
G652D, G657A1 etc. |
G652D, G657A1 etc. |
OM1, OM2, OM3 etc. |
|
Maximum Insertion Loss |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Low Loss |
Low Loss |
Low Loss |
|
≤0.35 dB |
≤0.70 dB |
≤0.35 dB |
≤0.70 dB |
≤0.35dB |
≤0.60dB |
|
Return Loss |
≥60 dB |
≥60 dB |
N/A |
|
Durability |
≥500 times |
≥500 times |
≥500 times |
|
Operating Temperature |
-40℃ ~ +80℃ |
-40℃~ +80℃ |
-40℃~ +80℃ |
|
Test Wavelength |
1310nm |
1310nm |
850nm |
Terminación común
|
Type |
Single mode |
Multi mode |
|
(UPC APC polish) |
(UPC polish) |
|
Insertion Loss |
≤0.30dB |
≤0.30dB |
|
Return Loss |
≥55 dB |
≥60 dB |
≥25 dB |
|
Durability |
≥1000 times |
≥1000 times |
|
Operating Temperature |
-40℃ ~ +80℃ |
-40℃ ~ +80℃ |
|
Test Wavelength |
1310nm |
850nm |
Nota: Anchos de banda máximos de diferentes fibras multimodo
OM1 – Núcleo de 62,5 um – 10 GBit hasta 33 metros, gigabit hasta 300 m
OM2 – Núcleo de 50 um – 10 GBit hasta 82 metros, gigabit hasta 500 m
OM3 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 300 metros, gigabit hasta 1000 m
OM4 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 550 metros, gigabit hasta 1000 m
Hacer el pedido
|
Fiber Type |
Fiber Standard |
Fiber Count |
Cable Type |
Termination |
Cable Length(m) |
Breakout Length 1&2(Inches) |
Breakout Termination |
Polish Type |
OM4
OM3
OS1/2
OM2
OM1 |
12 Fibers |
8~144 Fibers |
LSZH Bunch
LSZH Ribbon
Riser Bunch
Riser Ribbon |
First Connector:
MPO Female
MPO Male |
1~999 |
12~99
(36" is typical) |
3.0mm |
UPC
APC |
|
24 Fibers |
24~144 Fibers |
Second Connector:
LC Duplex/LC Simplex
SC Duplex/SC Simplex
ST Duplex/ST Simplex
FC Duplex/FC Simplex |
0.9μm (standard)
2.0mm
3.0mm |
Nota: Conector de pulido (A): PC (multimodo), APC 8° (monomodo)
Conector de pulido (B): PC (multimodo/monomodo), APC 8° (monomodo)
Longitud de furca (B): 0,5 m/0,3 m para 1 m de longitud total
Tipo de conector de protección: IP20
Tipo de cable de conexión: Cable minicore, redondo
