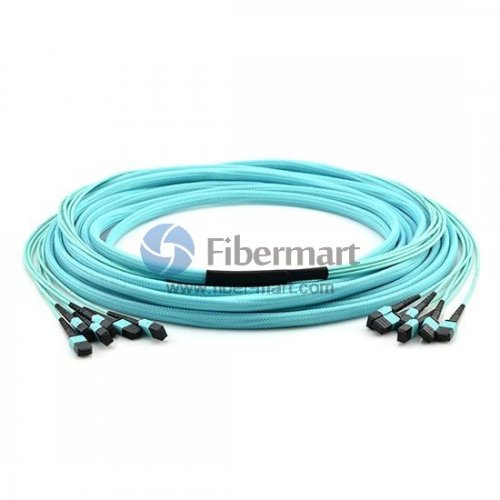

Cable troncal multimodo OM4 de 288 fibras MTP-12 (24 x 12 F)

Cable troncal MTP de 288 fibras, MTP-12 a MTP-12, multimodo OM4, 12 hilos

MTP es un sistema de preconexión de fibra óptica de alto grado de densidad, que generalmente se utiliza en tres áreas.


• La aplicación del centro de datos con un entorno de alto grado de densidad
• La fibra óptica hasta el edificio
• La aplicación del conector interno en equipos de fibra como Splitter, 40G / 100G SFP y SFP+.


El cable de conexión de fibra óptica MTP de Fiber-Mart cumple con las normas IEC-61754-7 y TIA-604-5 (FOCIS-5). Se utiliza ampliamente en...

Actualización de 10G a centro de datos de 40G/100G .

Tipos de conectores MTP

MTP macho con pines	MTP hembra sin pines
Otras dos características claramente visibles son las narices y las ranuras guía (llaves) en el lado superior. (Nota: el conector hembra debe conectarse con el tipo de conector macho).

Tecnología MTP preterminada - Polaridad

Los tres métodos de polaridad tipo A, tipo B y tipo C se utilizan para garantizar la asignación bidireccional correcta.

Ilustración de la estructura del ensamblaje

Los cables de conexión de fibra óptica troncales MTP están terminados con un conector MTP en ambos extremos.
1. El diámetro predeterminado del cable MTP es de 3,0 mm.
2. El color predeterminado del conector MTP monomodo es azul. 3. El diámetro del cable de derivación puede elegirse entre 0,9 mm y 2,0 mm. Para otros diámetros,
contáctenos en [email protected] . 4. Debido a los frecuentes cambios de inventario, se sustituirá el cable de 12 fibras por un cable de 12 x 12 fibras cuando el volumen total del pedido sea inferior a 1000 m. 5. Fiber-Mart también puede personalizar las argollas de tracción. Contáctenos si lo necesita.


Diferencia entre MTP y MPO

El término MTP es una marca registrada de US Conec, ha sido tendencia principal en áreas europeas y americanas.

Maquinaria y equipos de prueba MTP/MPO

Referencia de parámetros

Nota: Anchos de banda máximos de diferentes fibras multimodo
OM1 – Núcleo de 62,5 um – 10 GBit hasta 33 metros, gigabit hasta 300 m
OM2 – Núcleo de 50 um – 10 GBit hasta 82 metros, gigabit hasta 500 m
OM3 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 300 metros, gigabit hasta 1000 m
OM4 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 550 metros, gigabit hasta 1000 m

Hacer por encargo
