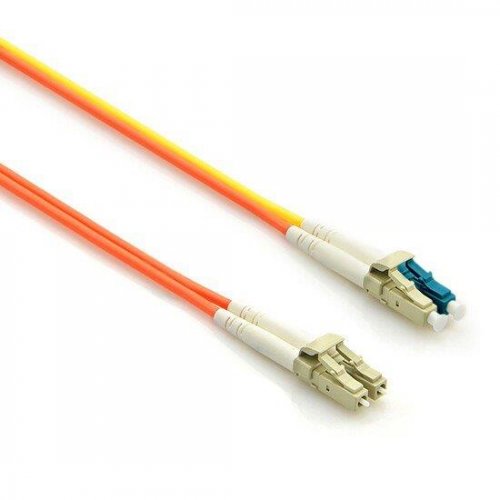

LC Equip a LC multimodo OM1 62.5/125 Cable de conexión de acondicionamiento de modo
Fiber-MART fabrica y suministra cables de conexión de fibra óptica de acondicionamiento de modo estándar y personalizado de longitud 50/125, 62,5/125 y equivalente OEM para aplicaciones 1000BASE-LX/LH Gigabit Ethernet (longitud de onda larga de 1300 nm) instaladas en plantas de cable multimodo existentes. Estos cables especializados ayudan a evitar los efectos del retardo de modo diferencial (DMD) que pueden ocurrir cuando los módulos transceptores de onda larga funcionan en longitudes de onda monomodo y multimodo. Y están disponibles con conectores FC,ST,SC,LC y MT-RJ.
Cómo funciona el cable de acondicionamiento de modo
La necesidad de este cable de conexión de fibra óptica acondicionador se debe a la naturaleza de lanzamiento monomodo de los módulos transceptores LX o de onda larga (1300 nm) utilizados para Gigabit Ethernet. Lanzar un láser monomodo en el centro de una fibra multimodo puede provocar que se generen múltiples señales que confundan al receptor en el otro extremo de la fibra. En ese caso, un cable de conexión de acondicionamiento de modo elimina estas señales múltiples al permitir que el lanzamiento monomodo se desplace lejos del centro de una fibra multimodo. Este punto de compensación crea un lanzamiento similar a los típicos lanzamientos de LED multimodo (consulte el diagrama a continuación).
Características y aplicación del MCP (cable de conexión de acondicionamiento de modo) de Fiber-MART
Con las siguientes excelentes características, los cables de conexión de acondicionamiento de modo se pueden utilizar para implementar nuevos enrutadores, conmutadores o transceptores 1000BASE-LX de alta velocidad dentro de las redes troncales de sistemas multimodo existentes. Estos cables se pueden aplicar en Redes de Área Local y Sistemas de Área Metropolitana.
|
Aumento del ancho de banda de transmisión hasta 4 veces Se adapta al esquema de cableado existente Fácil instalación, elimina los efectos de DMDPermante, cierre compensado de bajo perfil Tipos de pulido PC, UPC, APC Baja pérdida de inserción Ruido modal reducido La cubierta con calificación OFNR cumple con estrictos códigos de construcción Cumple con aplicaciones IEEE 802.3
|
|
Cómo instalar el cable de acondicionamiento de modo
Si su conmutador gigabit LX está equipado con conectores SC o LC, asegúrese de conectar el extremo amarillo (monomodo) del cable al lado de transmisión y el extremo naranja (multimodo) al lado de recepción del equipo. Es imperativo que esta configuración se mantenga en ambos extremos. El intercambio de transmisión y recepción sólo se puede realizar en el lado de la planta de cable. (ver diagrama a continuación)
Notas
1. En algunos casos, los clientes pueden experimentar que un enlace funcionaría correctamente a través de tipos de fibra de grado FDDI, OM1 u OM2 sin MCP. Sin embargo, tenga en cuenta que no hay garantía de que el enlace funcione correctamente con el tiempo y la recomendación sigue siendo utilizar el MCP.
2. Existe un riesgo asociado a este tipo de implementación no estándar sin MCP, especialmente cuando el cable de puente es de grado FDDI o de tipo OM1. En tal caso, la potencia acoplada directamente a una fibra de 62,5 micrones podría llegar a unos pocos dBm y el receptor adyacente se saturaría. Esto puede causar una alta tasa de errores de bits, fallas en los enlaces, estados de enlaces inactivos y, eventualmente, daños irreversibles en el dispositivo.
3. Los latiguillos de acondicionamiento de modo solo pueden convertir monomodo a multimodo. Si desea convertir multimodo a monomodo, necesitará un conversor de medios.
4. Otra alternativa para alcances cortos dentro de la misma ubicación es utilizar un cable de conexión monomodo. No habrá saturación sobre la fibra monomodo.
Especificaciones del cable de conexión de acondicionamiento de modo (Notas: A B C y D, correspondientes a A B C y D en la Fig.2).
|
Transmission Direction |
Testing Wavelength |
Insertion Loss |
|
DuB |
850nm-1300nm |
Max 0.30dB |
|
BuD |
850nm-1300nm |
Max 0.30dB |
|
CuA |
850nm-1300nm |
15.0dB(50/125um) 18.0dB(62.5/125um) |
|
AuC |
850nm-1300nm |
Max 0.30dB |
|
CuA |
1310nm-1550nm |
2.10dB(50/125um) 2.60dB(62.5/125um) |
|
Return Loss |
APC 60.0dB UPC 50.0dB |
35.0dB |
|
Durability |
1000 mating |
typical0.20dB |
|
Operating Temperature |
-40 to 85C |
-40 to 185F |
Cosas que debe saber al utilizar cables de acondicionamiento de modo
Los latiguillos de acondicionamiento de modo se suelen utilizar en pares. Lo que significa que necesitarás un latiguillo de acondicionamiento de modo en cada extremo para conectar el equipo a la planta de cable.
Generalmente, se requieren latiguillos de acondicionamiento de modo para distancias de enlace superiores a 984 pies (300 metros).
Imagen detallada (compensación)
