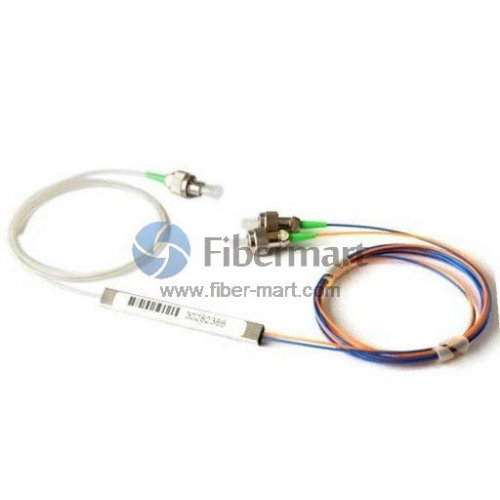

Divisor de PLC 2x2, fibra G.657A de 0,9 mm para entrada y salida, conectores FC, SC, LC o ST para elegir.
2x2 PLC Splitter divide o combina 2 entradas de señales en 2 salidas.
Divisor de circuito de onda de luz plana (PLC), los divisores de PLC se utilizan para distribuir o combinar señales ópticas. Se basa en la tecnología de circuitos de ondas luminosas planas y proporciona una solución de distribución de luz de bajo costo con un factor de forma pequeño y alta confiabilidad.
Los divisores PLC 1xN son un proceso de alineación de precisión para dividir una sola entrada óptica en múltiples salidas ópticas de manera uniforme, mientras que los divisores PLC 2xN dividen una entrada óptica doble en múltiples salidas ópticas. Los divisores PLC Fiber-Mart ofrecen un rendimiento óptico superior, alta estabilidad y alta confiabilidad para cumplir con varios requisitos de aplicación.
Fiber-Mart ofrece una variedad de divisores PLC sin bloques 1xN y 2xN, incluidos divisores PLC tipo fibra sin bloques 1x2, 1x4, 1x8, 1x16,1x32, 1x64 y divisores PLC tipo fibra sin bloques 2x2, 2x4, 2x8, 2x16, 2x32, 2x64.
Características del divisor PLC tipo blockless
Buena uniformidad y baja pérdida de inserción.
Pérdida dependiente de baja polarización
Excelente mecánica
Estabilidad Telecordia GR-1221 y GR-1209
Componentes con certificación TLC, conforme a YD1117-2001
Entorno operativo: -40ºC a + 85ºC
Relación de extinción de alta polarización y excelente uniformidad
Entrada de fibra: 0,9 mm
Salida de fibra: 0,9 mm
Fibra G.657A
Aplicaciones de divisores PLC de tipo blockless
Fibra al punto (FTTX)
Fibra hasta el hogar (FTTH)
Redes ópticas pasivas (PON, GEPON)
Redes de área local (LAN)
Televisión por cable (CATV)
Equipo de prueba
embalaje
(La tarifa de envío se calcula por volumen de peso) A. Caja de plástico transparente (por defecto)
B. caja de cartón independiente
C.Embalaje económico: una caja de cartón contiene varios artículos
Dibujo mecánico
.jpg)
El divisor PLC sin bloques puede realizar el efecto de una salida de tubo holgado de 0,9 mm sin utilizar el abanico. Es de pequeño volumen y fácil de usar.
Acoplador V.S FBT, las ventajas del PLC son las siguientes
La pérdida de transmisión de diferentes longitudes de onda no es sensible, por lo que puede cumplir con los requisitos de transmisión de diferentes longitudes de onda
Alta uniformidad espectral, puede dividir las señales en promedio
Estructura compacta, pequeño volumen
La ventaja de costo es muy obvia en muchos canales divisores.
información del pedido
Fiber-Mart ofrece una serie completa de divisores 1xN y 2xN diseñados para aplicaciones específicas:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 Hay disponibles versiones de divisores.
B. Conectores SC / UPC, FC / UPC, LC / UPC, SC / APC, FC / APC, LC / APC o no se pueden seleccionar conectores como desee
C. 0,9 mm para el tipo de fibra de entrada y salida.
D. La longitud de la coleta también se puede personalizar; Por lo general, le proporcionaremos 1,5 m, bienvenido a contactarnos para obtener más detalles.
Nuestra fábrica
|
Parameter |
Port Configuration |
|
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Fiber Type |
G.657A |
|
Operating Wavelength(nm) |
1260～1650 |
|
Insertion Loss(dB) |
Typical |
4.2 |
7.8 |
11.2 |
14.6 |
17.4 |
21.4 |
|
Max |
4.6 |
8.2 |
11.6 |
15 |
17.9 |
21.9 |
|
Loss Uniformity (dB) |
Max |
1 |
1.4 |
1.5 |
2 |
2.5 |
2.5 |
|
Return Loss (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
|
PDL (dB) |
Max |
0.2 |
0.2 |
0.4 |
0.4 |
0.4 |
0.5 |
|
Directivity (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wavelength Dependent Loss(dB) |
Max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
|
Temperature Dependent Loss(-40~+85°C) |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
|
Operating Temperature (°C) |
-40~+85 |
|
Storage Temperature (°C) |
-40~+85 |
Nota:
· Arriba están los parámetros para el divisor PLC de fibra sin bloques con conectores.
· Sin conectores, la pérdida de inserción será 0,2 dB menor.
