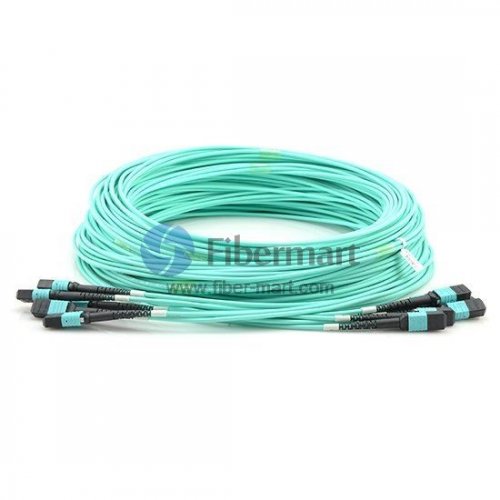

Cable troncal MPO multimodo OM3 de 72 fibras y 24 hilos, 3,0 mm, LSZH/Riser

Cable troncal MPO de 72 fibras, MPO a MPO, fibra OM3 de 50 um, 24 fibras estándar

MPO es un sistema de preconexión de fibra óptica de alto grado de densidad que generalmente se utiliza en tres áreas:


• La aplicación del centro de datos con entorno de alto grado de densidad;
• La fibra óptica hasta el edificio;
• La aplicación del conector interno en equipos de fibra como Splitter, 40G / 100G SFP y SFP+.


El cable de conexión de fibra MPO de Fiber-Mart cumple con las normas IEC-61754-7 y TIA-604-5 (FOCIS-5). Se puede utilizar ampliamente para

Actualización de 10G a centro de datos de 40G/100G .

Tipos de conectores MPO

MPO macho con pines	MPO hembra sin pines
Otras dos características claramente visibles son las narices y las ranuras guía (llaves) en el lado superior. (Nota: el conector hembra debe conectarse con el tipo de conector macho).

Tecnología MPO preterminada: polaridad

Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la asignación bidireccional correcta.

Ilustración de la estructura del conjunto

Los cables de conexión de fibra troncal MPO están terminados con un conector MPO en ambos extremos.
1. El diámetro predeterminado del cable MPO es de 3,0 mm.
2. El color predeterminado del conector MPO monomodo es azul.
3. El diámetro del cable de derivación se puede elegir entre 0,9 mm, 2,0 mm, contáctenos a [email protected] para otros estándares de diámetro.
4. Debido a que el inventario se cambiaba con frecuencia, el cable de fibra 72 se reemplazará por un cable de fibra 3x24 cuando el volumen total del pedido sea inferior a 1000 m.
5. Fiber-Mart también puede personalizar los ojos de tracción, bienvenido a contactarnos si lo necesita.

Maquinaria y equipo de prueba MTP/MPO

Parámetros del cable MPO

Notas:
Anchos de banda máximos de diferentes fibras multimodo
OM1 – Núcleo de 62,5 um – 10 GBit hasta 33 metros, gigabit hasta 300 m
OM2 – Núcleo de 50 um – 10 GBit hasta 82 metros, gigabit hasta 500 m
OM3 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 300 metros, gigabit hasta 1000 m
OM4 – Núcleo de 50 um, optimizado para láser – 10 GBit hasta 550 metros, gigabit hasta 1000 m

Parámetros de polaridad

NOTAS:
Tolerancia: L< 1M( + 0,05/-0M), L-1~10M(+0,1/-0M), L > 10M (+L 1%/-0M)
La polaridad cumple con la Tabla
IL< 0,7dB, RL >20dB,@850nm
El paquete, el requisito de la cara final cumple con el estándar Grado A
El producto cumple con RoHS

Hacer por encargo
