OTDR multifunción AFL NOYES M210

Con rangos dinámicos monomodo de hasta 30 dB y rangos dinámicos multimodo de 26 dB, el M210 es ideal para probar, solucionar problemas y documentar redes de fibra monomodo y multimodo (62,5 y 50 micrones) empresariales, LAN/WAN, de campus y militares.



Características del OTDR multifunción M210:

Medidor de potencia óptica integrado: pruebe y almacene fácilmente los resultados de nivel 1 y nivel 2 en un solo comprobador

El localizador visual de fallas (VFL) integrado permite a los técnicos identificar rápidamente fallas de fibra dentro de la zona muerta del OTDR

El rango dinámico cubre sistemas de fibra más largos

Monomodo de 30 dB

Multimodo de 26 dB

El empaque del producto, compacto y resistente, probado en campo, está diseñado tanto para uso en plantas externas como para entornos de plantas internas estrechas.

M210 Touch and Test: admite usuarios de todos los niveles

Modo totalmente automático Conecte y presione la prueba. El M210 detectará la fibra y establecerá los parámetros de prueba recomendados. Perfecto para técnicos novatos o técnicos de reparación que buscan rápidamente fallas en tramos de fibra de longitud desconocida.

Modo automático único Diseñado para probar cables con múltiples fibras. El M210 realiza una prueba automática completa en la primera fibra y conserva los ajustes recomendados, lo que permite realizar pruebas rápidas a velocidad experta de las fibras posteriores.



Modo experto Proporciona acceso a los parámetros de prueba para que los usuarios experimentados configuren escenarios de prueba óptimos para redes específicas.



Modo en tiempo real La operación continua del OTDR y la actualización de la pantalla permiten a los usuarios cambiar dinámicamente las redes mientras monitorean los resultados del rastreo del OTDR. Ejemplo: relajar las curvas de la fibra para reducir la pérdida de atenuación.



El acceso a la pantalla táctil del nivel del menú superior a los principales modos de prueba permite a los usuarios probar las redes más rápido, sin perder tiempo con estructuras de menú complicadas. El M210 proporciona acceso con un toque a los modos de prueba OTDR y OPM y al modo de inspección DFM cuando está habilitado.

Establezca umbrales de aprobación/falla que cumplan con los valores definidos por el usuario/TIA/ISO para alertar a los operadores de pruebas sobre eventos fallidos o marginales.

El nuevo editor de creación de trabajos con nombres detallados de trabajos/archivos permite a los usuarios crear rápidamente archivos para almacenar resultados con flexibilidad para nombres personalizados de archivos de trabajos, rutas, cables y fibras.

Administración de archivos estructurada para almacenar de manera lógica y sencilla los resultados de las pruebas.

El administrador de resultados permite revisar en la unidad los resultados de las pruebas guardadas y seleccionar rápidamente trabajos creados previamente para almacenar los resultados de las pruebas de trabajos actuales.

Acceda a configuraciones generales que incluyen opciones de formato de fecha/hora/número y una función de apagado automático.

Las configuraciones de OTDR mejoraron las mediciones de eventos con varios métodos LSA manuales disponibles en el modo Experto.

Una función de alternancia simple permite el almacenamiento rápido y lógico de los resultados de trazas, pérdidas e inspecciones de ambos extremos de una fibra/cable. El M210 admite la inspección visual según las prácticas de inspección visual IEC 61300-3-5 mediante un FiberScope digital AFL DFM1 que brinda al usuario la capacidad de ver y documentar imágenes de extremos de conectores con sus trazas OTDR y mediciones de pérdida/potencia



Capacidades de almacenamiento y generación de informes de datos (TRM)

Se pueden almacenar miles de resultados de pruebas internamente o en la unidad USB suministrada. Los resultados de las pruebas se pueden transferir a través de un cable USB o una unidad USB a una computadora para verlos, imprimirlos y analizarlos con el software TRM (Test Results Manager) compatible con Windows suministrado. Los informes de aceptación generados mediante TRM pueden incluir trazas OTDR con información resumida y de eventos con o sin indicación de aprobación/rechazo, mapas de eventos, tablas de medición de pérdida/potencia e imágenes de extremos.

Idiomas admitidos

InglésFrancésAlemánItaliano

PolacoPortuguésEspañol

TurcoChino simplificadoChino tradicional

Características adicionales:

Almacenamiento interno (>1000 trazas OTDR en formato .SOR estándar)

Nueva pantalla táctil a color nítida y brillante (para interiores y exteriores)

Transferencia de resultados de pruebas a una PC mediante USB

Adaptadores de puerto de prueba conmutables sin necesidad de herramientas

Modelos monomodo y multimodo con opciones de longitud de onda de 850/1300/1310/1550 nm

Umbrales de aprobación/rechazo configurables según estándares o valores especificados por el usuario

Test Results Manager, software de generación de informes TRM para analizar resultados, documentar redes y crear informes de aceptación

Información para pedidos

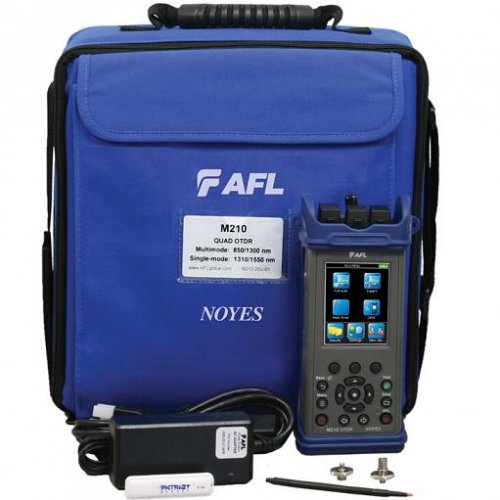

El M210 se ofrece en tres modelos ópticos: multimodo, monomodo y combinado como multimodo/monomodo QUAD. (Consulte la hoja de datos para obtener información sobre pedidos). El micro OTDR M210 está disponible en un estuche blando con asa de transporte y correa para el hombro o en un estuche de transporte compacto y resistente y como parte de un kit de certificación QUAD o un kit de prueba e inspección QUAD. Tanto los estuches blandos como los rígidos tienen espacio para transportar el M210, el cable de alimentación, los anillos de fibra y los adaptadores, los suministros de limpieza, otros accesorios y documentación. El estuche rígido tiene una bisagra de longitud completa, presillas para candado, pestillos a presión seguros y sello de junta tórica para proteger el contenido del polvo y el agua.



El kit de certificación QUAD M210 está diseñado para pruebas integradas de SM y MM de nivel 1 y 2 con captura de imágenes de extremos de fibra. El M210 almacena trazas de OTDR, lecturas de pérdida e imágenes de extremos en una estructura de trabajo lógica para cada fibra. Revise los resultados en el M210 y transfiéralos a una PC para su análisis y documentación del informe de aceptación utilizando el software Test Results Manager (TRM) incluido. En TRM, aplique estándares y aplicaciones a las lecturas de pérdida para garantizar que las fibras cumplan con las crecientes necesidades de ancho de banda de las redes de fibra, como 10 GbE. Este kit incluye un QUAD M210, una fuente de láser/LED OLS4, un kit de FiberScope digital DFM1-00-04XU o DFM1-00-04XA y accesorios de limpieza en un estuche rígido compacto y resistente. (Especifique DFM-00-04XU o DFM-00-04XA al realizar el pedido)



El kit de prueba e inspección QUAD M210 está diseñado para realizar pruebas y resolución de problemas de OTDR de nivel 2 e inspección de extremos. Este kit incluye el QUAD M210, un FiberScope DFM1 y accesorios de limpieza en un estuche rígido compacto y resistente. (Especifique DFM-00-04XU o DFM-00-04XA al realizar el pedido)



DESCRIPCIÓN NÚMERO AFL

Kit de certificación de campo OTDR M210: Nivel 1 y 2 con inspección en estuche rígido M210-25K-01-HC2

Kit de prueba e inspección de nivel 2 OTDR M210 en estuche rígido M210-25K-01-HC1

OTDR M210, SM, 1310/1550, OPM, VFL en estuche rígido M210-20U-01-HC

OTDR M210, MM, 850/1300, OPM, VFL en estuche rígido M210-22U-01-HC

OTDR M210, QUAD, OPM, VFL en estuche rígido M210-25U-01-HC

OTDR M210, SM, 1310/1550, OPM, VFL en estuche blando M210-20U-01

M210 OTDR, MM, 850/1300, OPM, VFL en estuche blando M210-22U-01

M210 OTDR, QUAD, OPM, VFL en estuche blando M210-25U-01



Planes de calibración prepagos

NÚMERO DE AFL Descripción

CAL2-00-M210-20 Plan de calibración de 2 años para M210-20

CAL2-00-M210-22 Plan de calibración de 2 años para M210-22

CAL2-00-M210-25K-HC1 Plan de calibración de 2 años para M210-25K-01-HC1

CAL2-00-M210-25K-HC2 Plan de calibración de 2 años para M210-25K-01-HC2

CAL2-00-M210-25 Plan Cal Plus de 2 años para M210-25

CAL2-01-M210-20 Plan Cal Plus de 2 años para M210-20

CAL2-01-M210-22 Plan Cal Plus de 2 años para M210-22

CAL2-01-M210-25K-HC1 Plan Cal Plus de 2 años para M210-25K-01-HC1

CAL2-01-M210-25K-HC2 Plan Cal Plus de 2 años para M210-25K-01-HC2

CAL2-01-M210-25 Plan Cal Plus de 2 años para M210-25
